Características y ficha técnica
| Modelo | INS-M30-B10PS-B3 |
|---|---|
| Marca | di-soric |
| Serie | INS Standard |

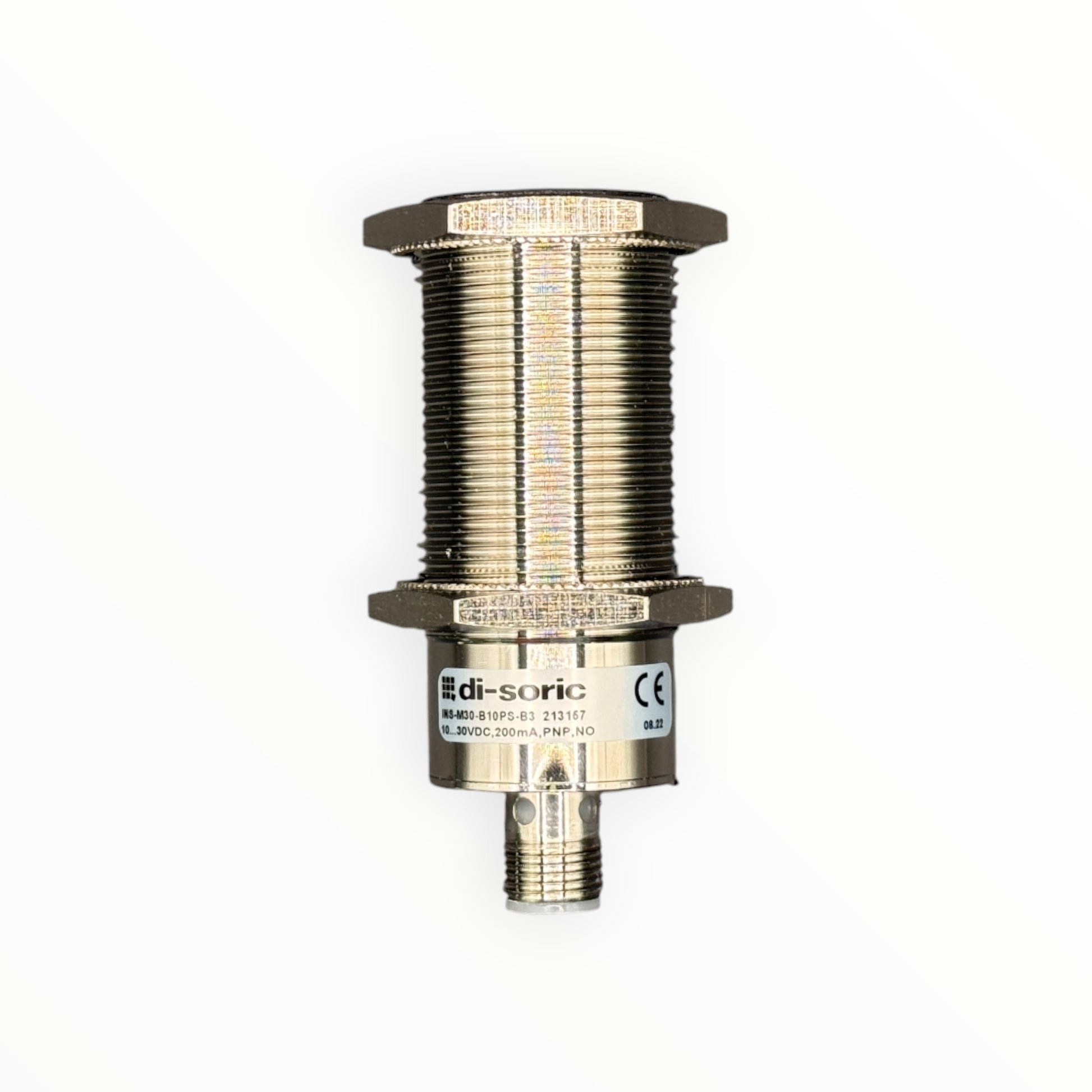

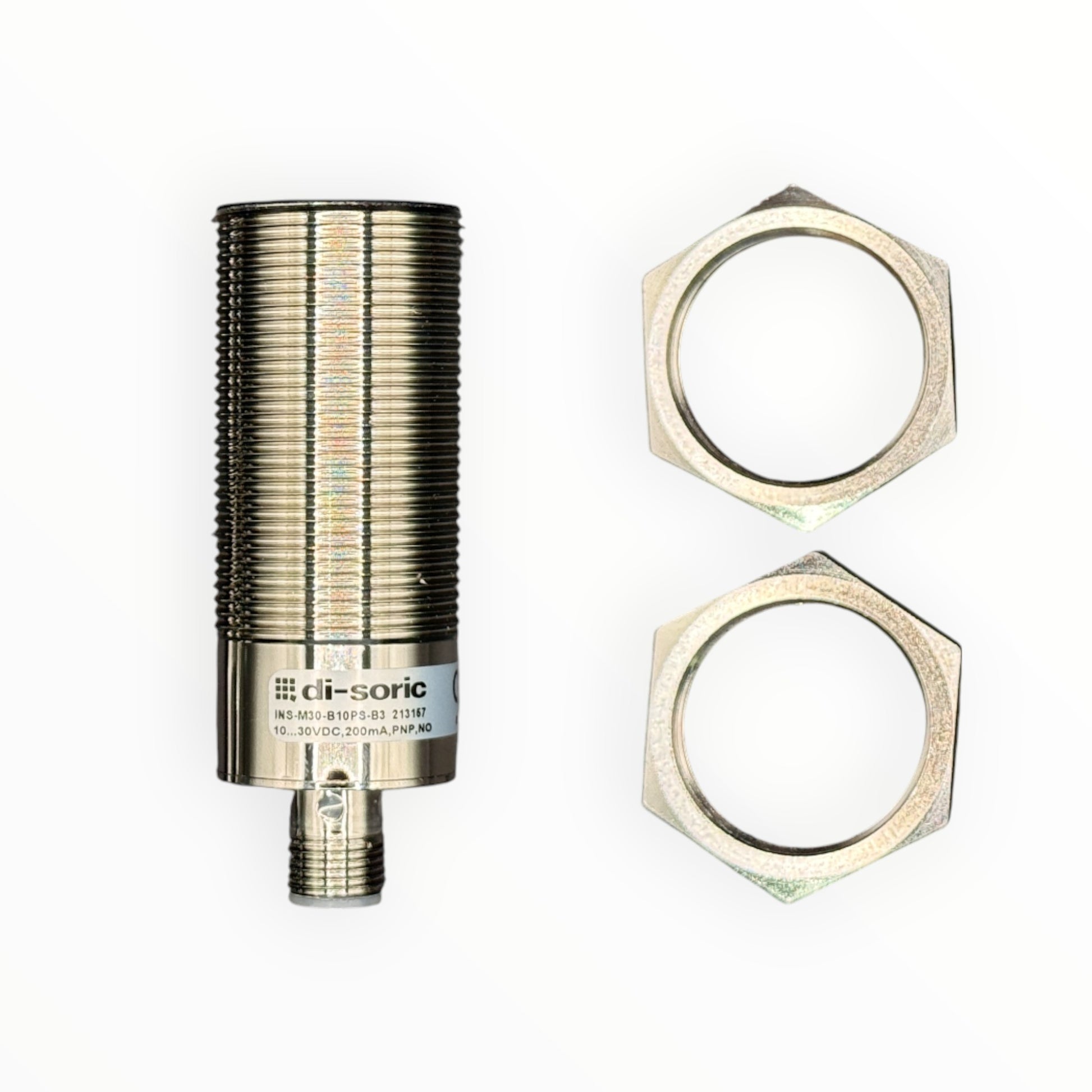

| Tipo | Sensor inductivo cilíndrico, rosca M30 x 1,5 |

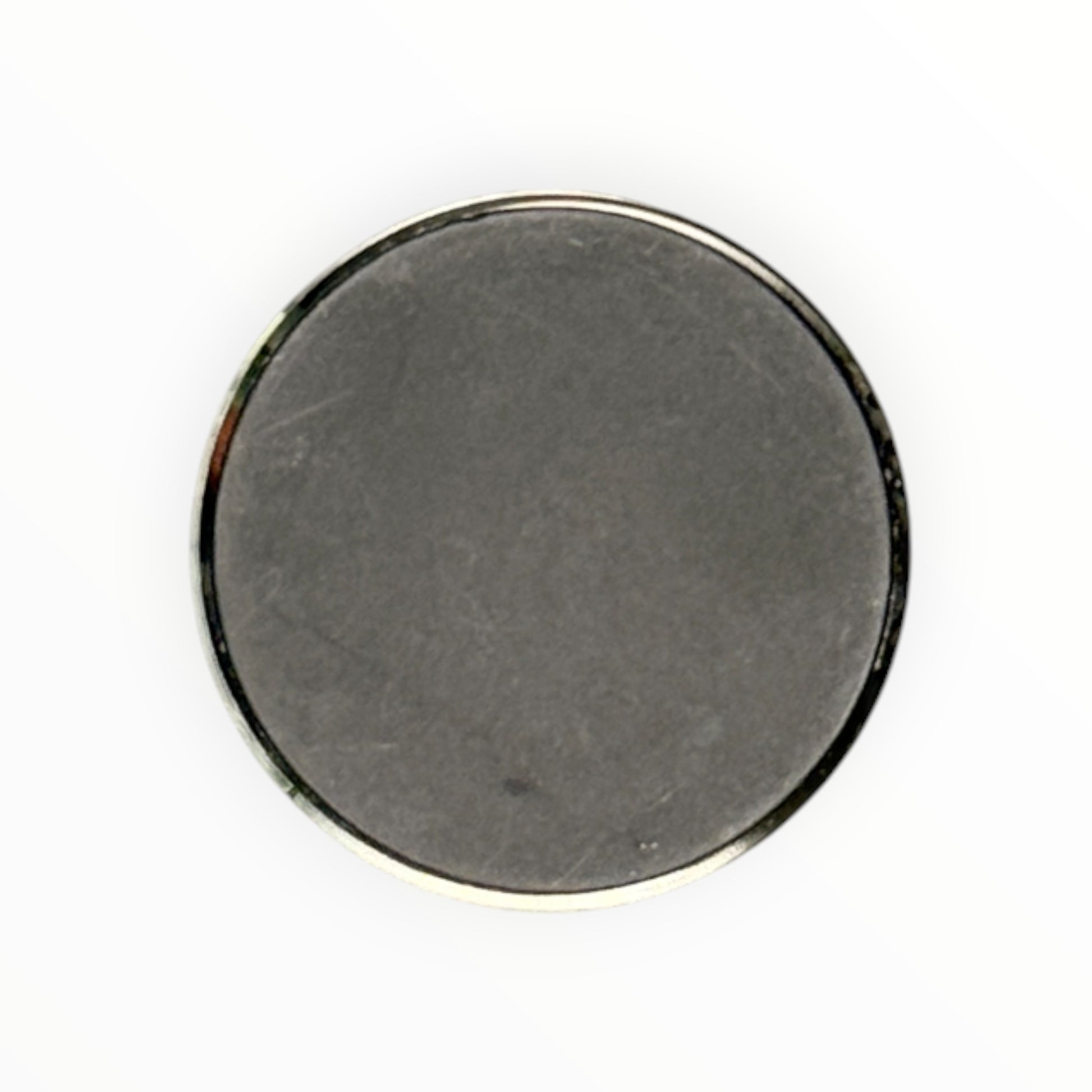

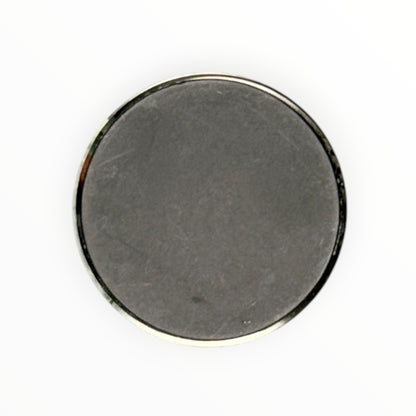

| Distancia de detección | 10 mm, rasante (flush) |
| Placa de medición estándar | 30 x 30 x 1 mm |
| Salida | PNP, NO (normalmente abierto), 200 mA máx. |
| Alimentación | 10 a 30 VDC |
| Consumo propio | 10 mA |
| Caída de tensión | 1,5 VDC máx. |
| Histéresis | menor a 10 % |
| Frecuencia de conmutación | 900 Hz |
| Protecciones | Contra cortocircuito |
| Indicador | LED de estado de conmutación |

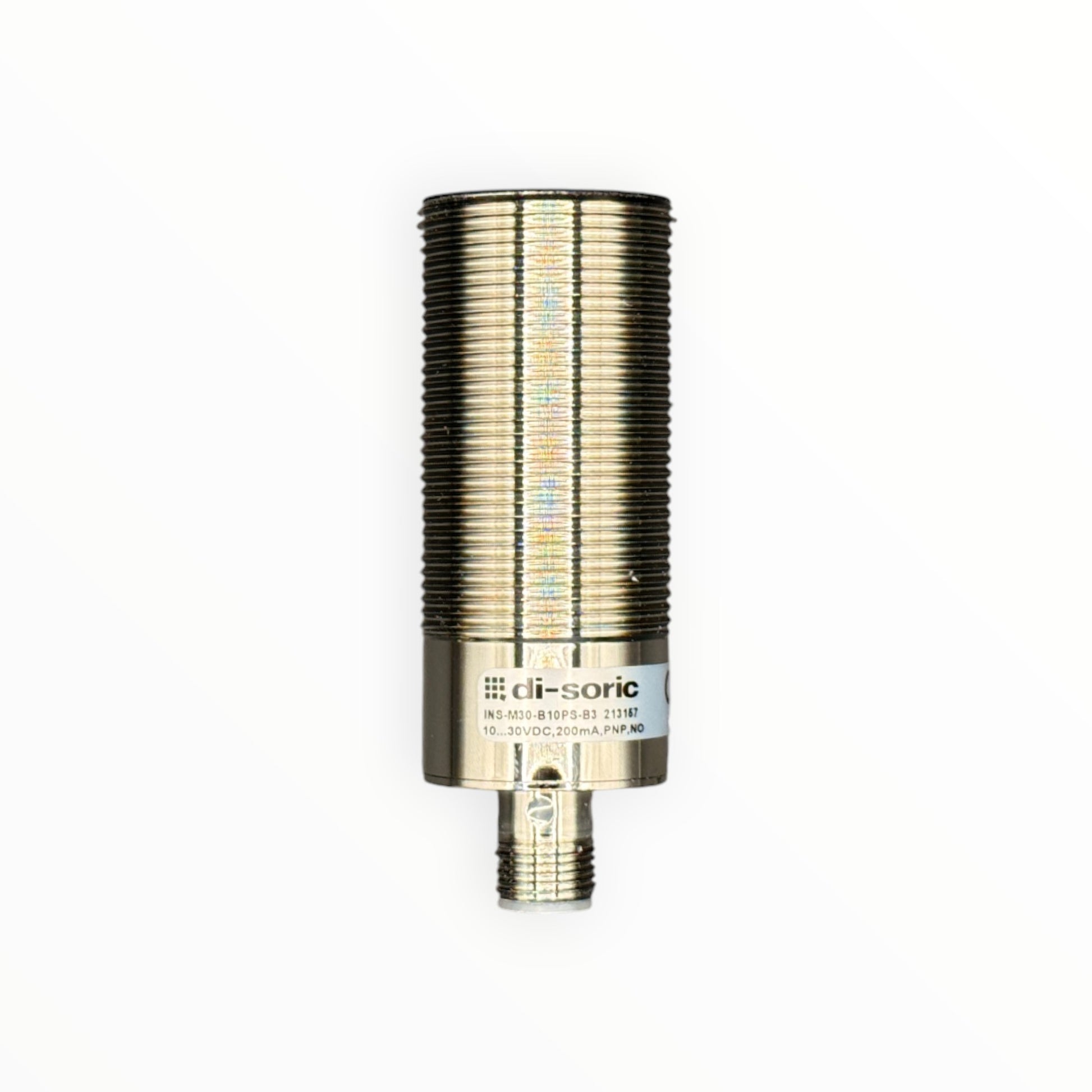

| Carcasa | Latón niquelado, largo 78 mm |

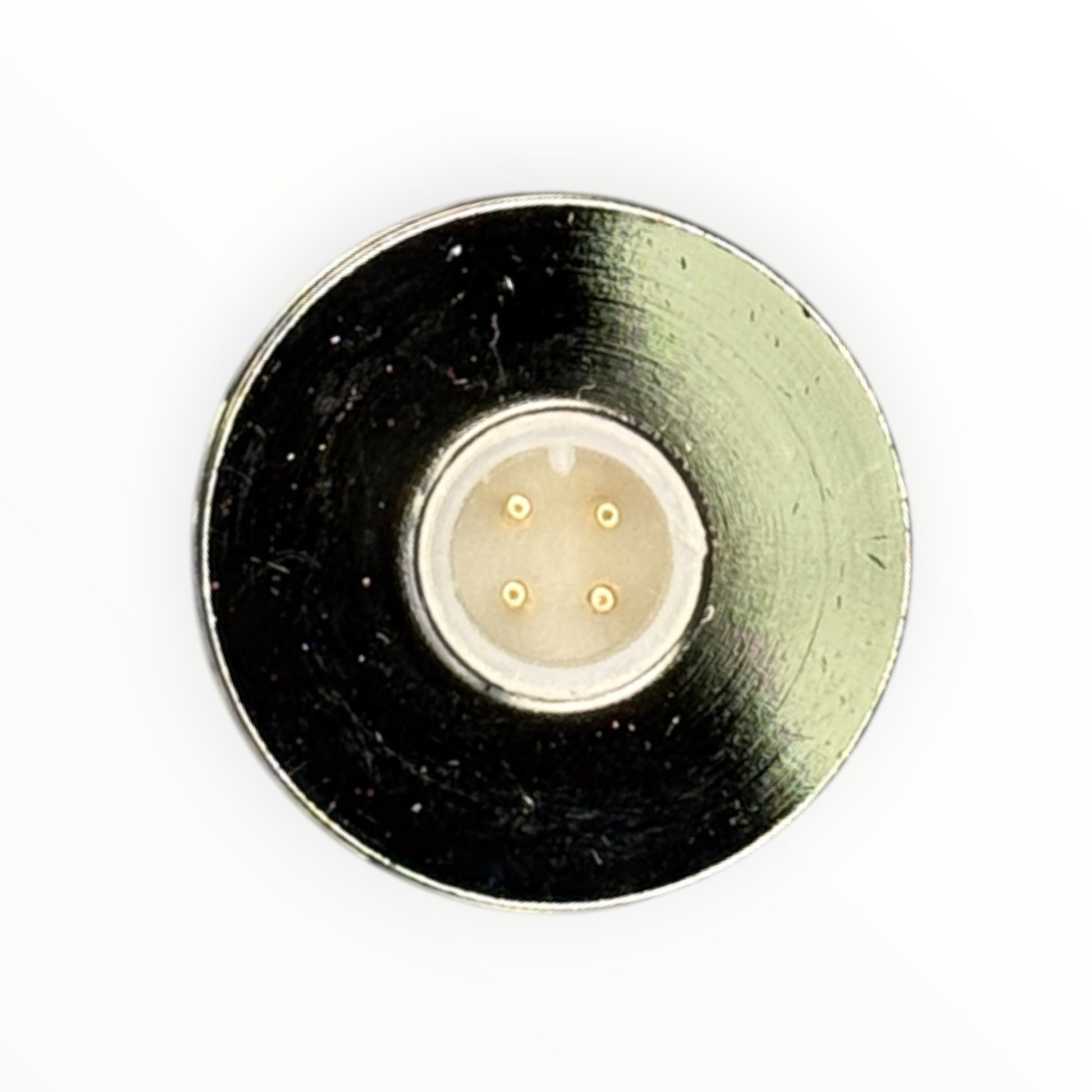

| Conexión | Conector metálico M12, 3 pines, codificación A |
| Temperatura de operación | -25 °C a +70 °C |
| Grado de protección | IP67 |
| Clase de protección | III, operación con muy baja tensión de protección |
Importante: el cable o conector M12 hembra se vende por separado (ver productos compatibles).
¿Cómo elegir?
PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. Con conector, el sensor se reemplaza en segundos sin tocar el tablero; la versión con cable integrado es más compacta. Rasante significa que se puede embutir en metal; si necesitas más alcance y tienes espacio libre alrededor de la cabeza, evalúa un no rasante. La distancia de 10 mm se mide con la placa estándar de 30 x 30 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 900 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.
