OMRONSerie E3FA, carcasa plástica recta · Sensores

Sensor retrorreflex detección de objetos transparentes, M18, sn 2 m, PNP, conector M12

Sensor retrorreflex detección de objetos transparentes, M18, sn 2 m, PNP, conector M12

SKU: OM 1015 · Modelo E3FA-BP22

Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 a 55 °C
FormatoCilíndrico M18
Fuente de luzLED rojo de 624 nm
Consumo25 mA máx.

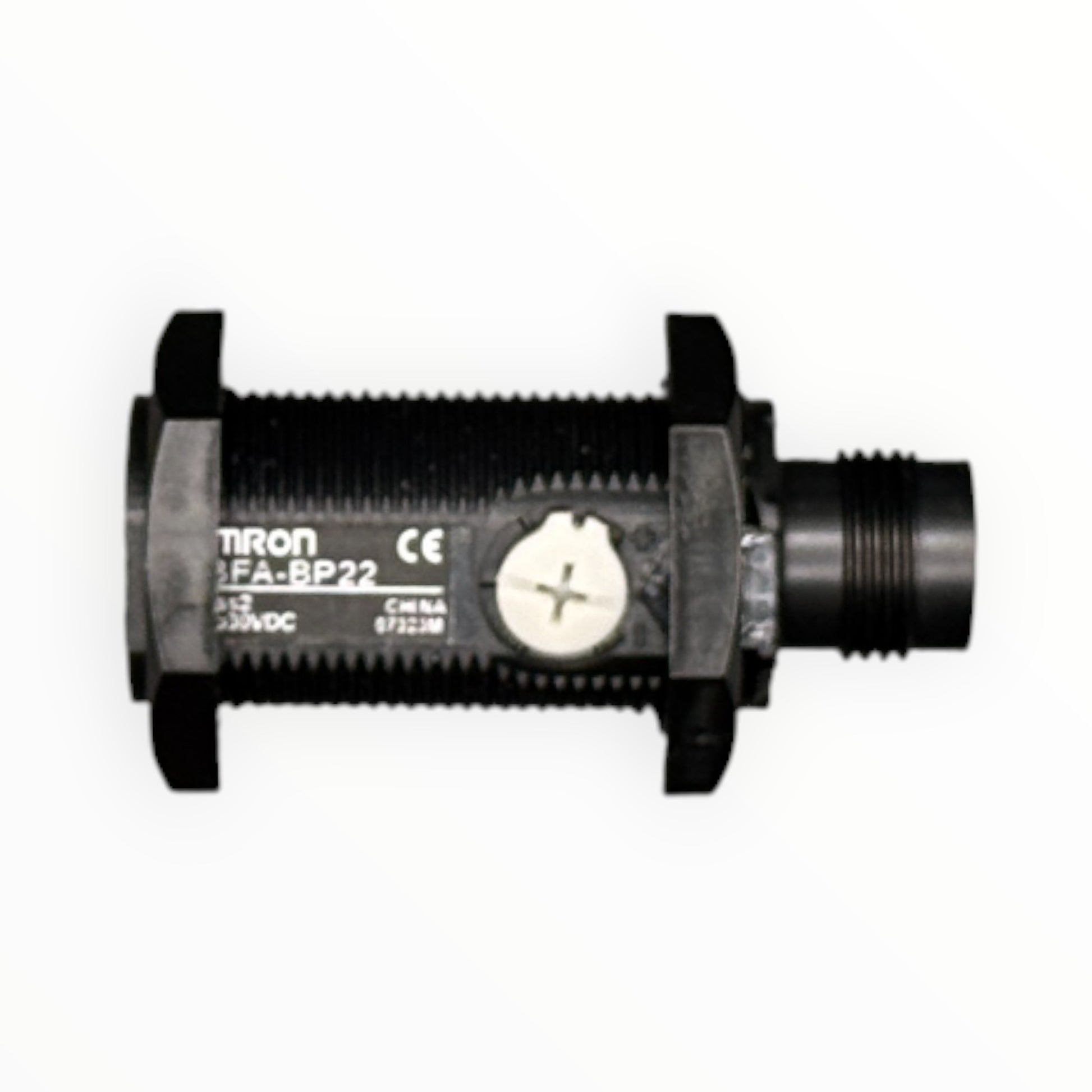

Sensor fotoeléctrico Omron E3FA M18 para detección de objetos transparentes, con función P-opaquing, alcance de 0,1 a 2 m con reflector E39-RP1, salida PNP y conector M12. Trabaja como un retrorreflectivo, pero está diseñado para detectar objetos transparentes, como vidrio, que un retrorreflectivo común no detecta de forma confiable. El objeto estándar de Omron es un vidrio de 1 mm de espesor y 150 x 150 mm. Luz roja visible, respuesta de 0,5 ms y potenciómetro de sensibilidad. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloE3FA-BP22
MarcaOmron
SerieE3FA, carcasa plástica recta
TipoFotoeléctrico para objetos transparentes con función P-opaquing
FormatoCilíndrico M18
Distancia de detección0,1 a 2 m con reflector E39-RP1
Objeto estándarVidrio de 1 mm de espesor, 150 x 150 mm
Fuente de luzLED rojo de 624 nm
Alimentación10 a 30 VDC (rizado p-p 10 % máx.)
Consumo25 mA máx.
SalidaPNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
Modo de operaciónLuz ON / oscuridad ON seleccionable por cableado
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida
Tiempo de respuesta0,5 ms
Ajuste de sensibilidadPotenciómetro de una vuelta
IndicadoresOperación (naranja) y estabilidad (verde)
Temperatura de operación-25 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP67 (IEC) e IP69K (DIN 40050-9)
MaterialesCarcasa ABS, lente PMMA, tuercas POM

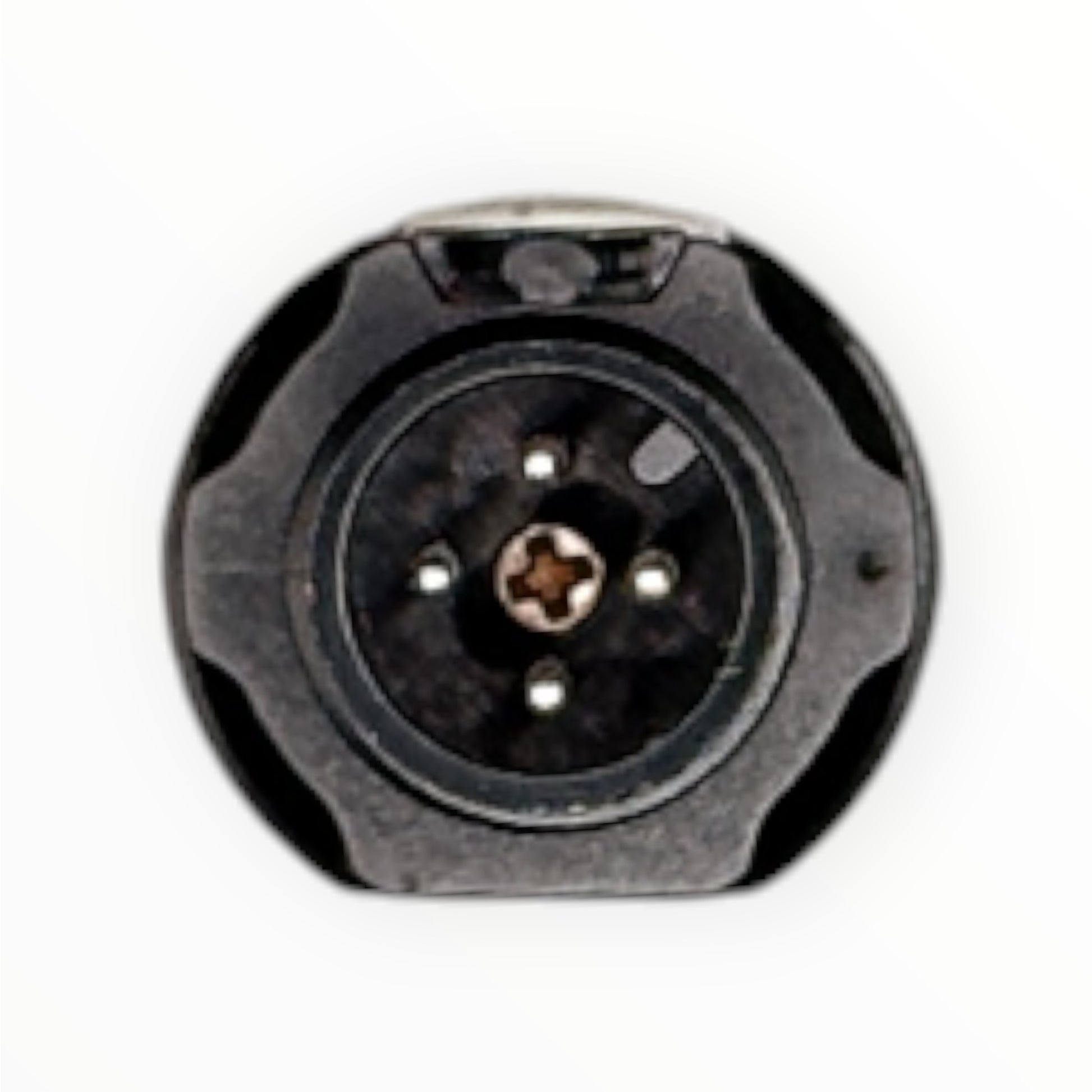

ConexiónConector M12 macho de 4 pines (cable no incluido)

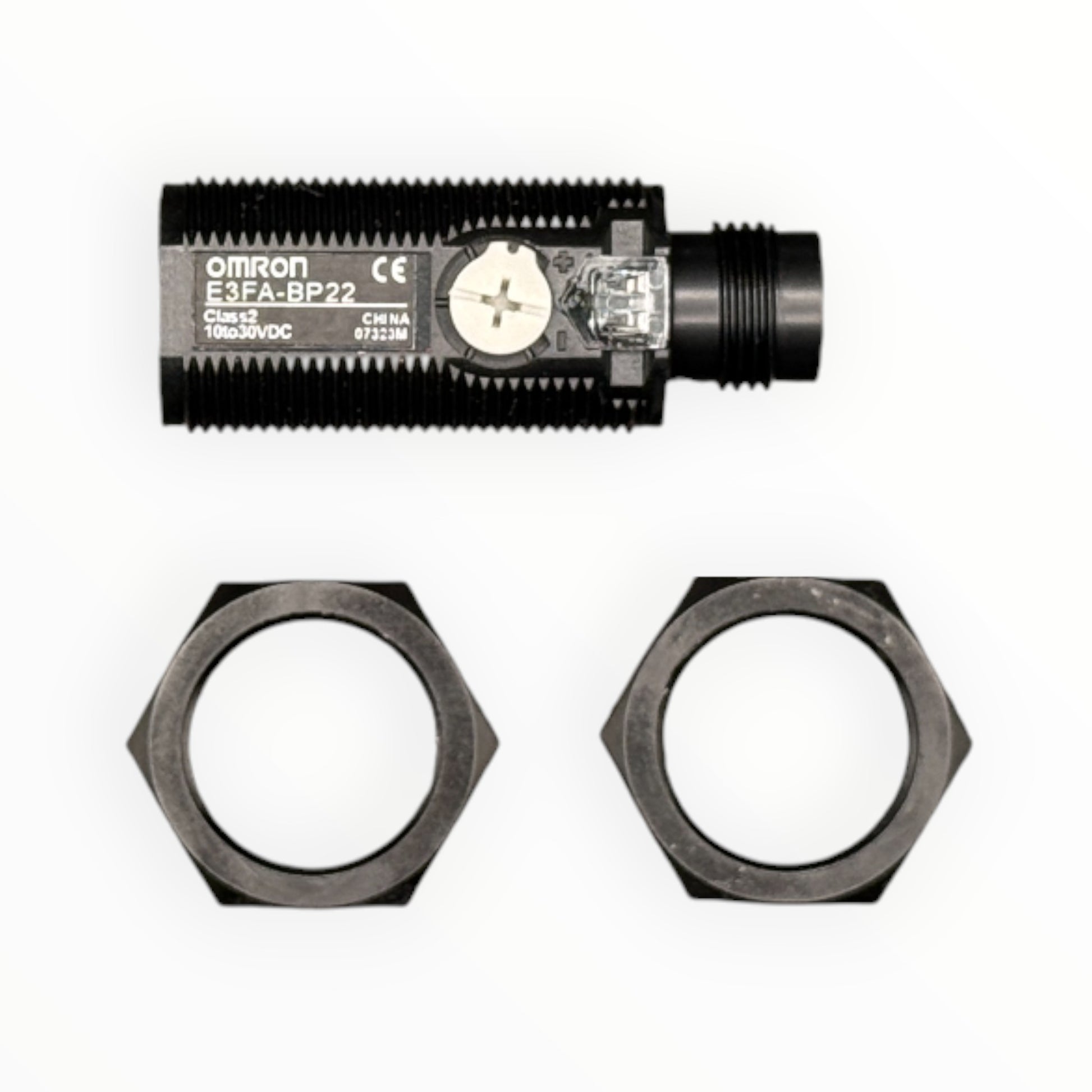

Incluye2 tuercas M18 y hoja de instrucciones

Importante: el reflector no viene incluido.

¿Cómo elegir?

Elige este modelo cuando debas detectar objetos transparentes o translúcidos en una línea de envasado; para cajas o piezas opacas basta un retrorreflectivo común. El alcance corresponde al reflector Omron E39-RP1, que se compra aparte, y se necesitan al menos 0,1 m entre sensor y reflector. Para distancias cortas, la serie también tiene una versión de 100 a 500 mm (E3FA-BP21). La salida PNP entrega +24 V y se usa con entradas sourcing; para PLC sinking corresponde la versión NPN (E3FA-BN22).
