OMRONSerie E3FA, carcasa plástica recta · Sensores

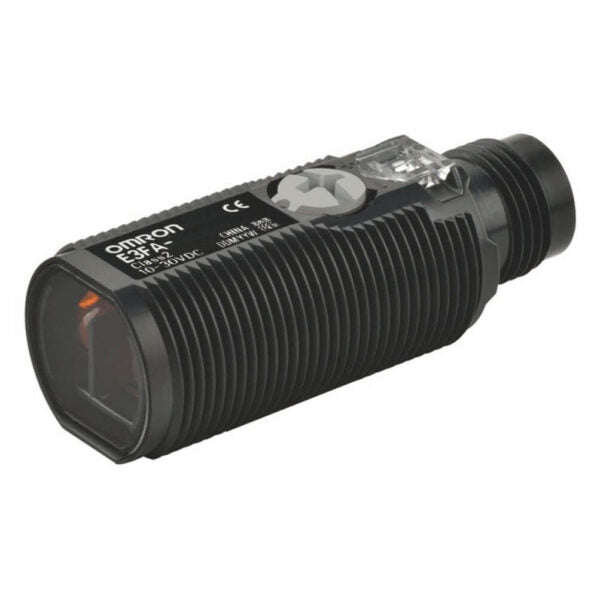

Sensor retrorreflex M18, polarizado, sn 4 m, NPN, conector M12

Sensor retrorreflex M18, polarizado, sn 4 m, NPN, conector M12

SKU: OM 1007 · Modelo E3FA-RN21

Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 a 55 °C
FormatoCilíndrico M18
Fuente de luzLED rojo de 624 nm
Consumo25 mA máx.

Sensor fotoeléctrico retrorreflectivo Omron E3FA M18 con función MSR, alcance de 0,1 a 4 m con reflector E39-R1S, salida NPN y conector M12. Emite y recibe desde el mismo cuerpo contra un reflector montado enfrente, y detecta cualquier objeto opaco que corte el haz. Luz roja visible para alinear, respuesta de 0,5 ms y potenciómetro de sensibilidad. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K, apto para zonas de lavado.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloE3FA-RN21
MarcaOmron
SerieE3FA, carcasa plástica recta
TipoFotoeléctrico retrorreflectivo con función MSR
FormatoCilíndrico M18
Distancia de detección0,1 a 4 m con reflector E39-R1S
Objeto estándarOpaco de 75 mm de diámetro mínimo
Fuente de luzLED rojo de 624 nm
Alimentación10 a 30 VDC (rizado p-p 10 % máx.)
Consumo25 mA máx.
SalidaNPN colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
Modo de operaciónLuz ON / oscuridad ON seleccionable por cableado
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida
Tiempo de respuesta0,5 ms
Ajuste de sensibilidadPotenciómetro de una vuelta
IndicadoresOperación (naranja) y estabilidad (verde)
Temperatura de operación-25 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP67 (IEC) e IP69K (DIN 40050-9)
MaterialesCarcasa ABS, lente PMMA, tuercas POM
ConexiónConector M12 macho de 4 pines (cable no incluido)
Incluye2 tuercas M18 y hoja de instrucciones

Importante: el reflector no viene incluido.

¿Cómo elegir?

Un retrorreflectivo se cablea en un solo punto, como un difuso, pero alcanza mucho más y depende menos del color del objeto; a cambio necesita un reflector enfrente y dejar al menos 0,1 m entre sensor y reflector. Los 4 m corresponden al reflector Omron E39-R1S, que se compra aparte. La salida NPN sirve para entradas sinking (el sensor conmuta a 0 V); si tu PLC es del otro tipo, usa la versión PNP (E3FA-RP21).
