DI-SORICSensores

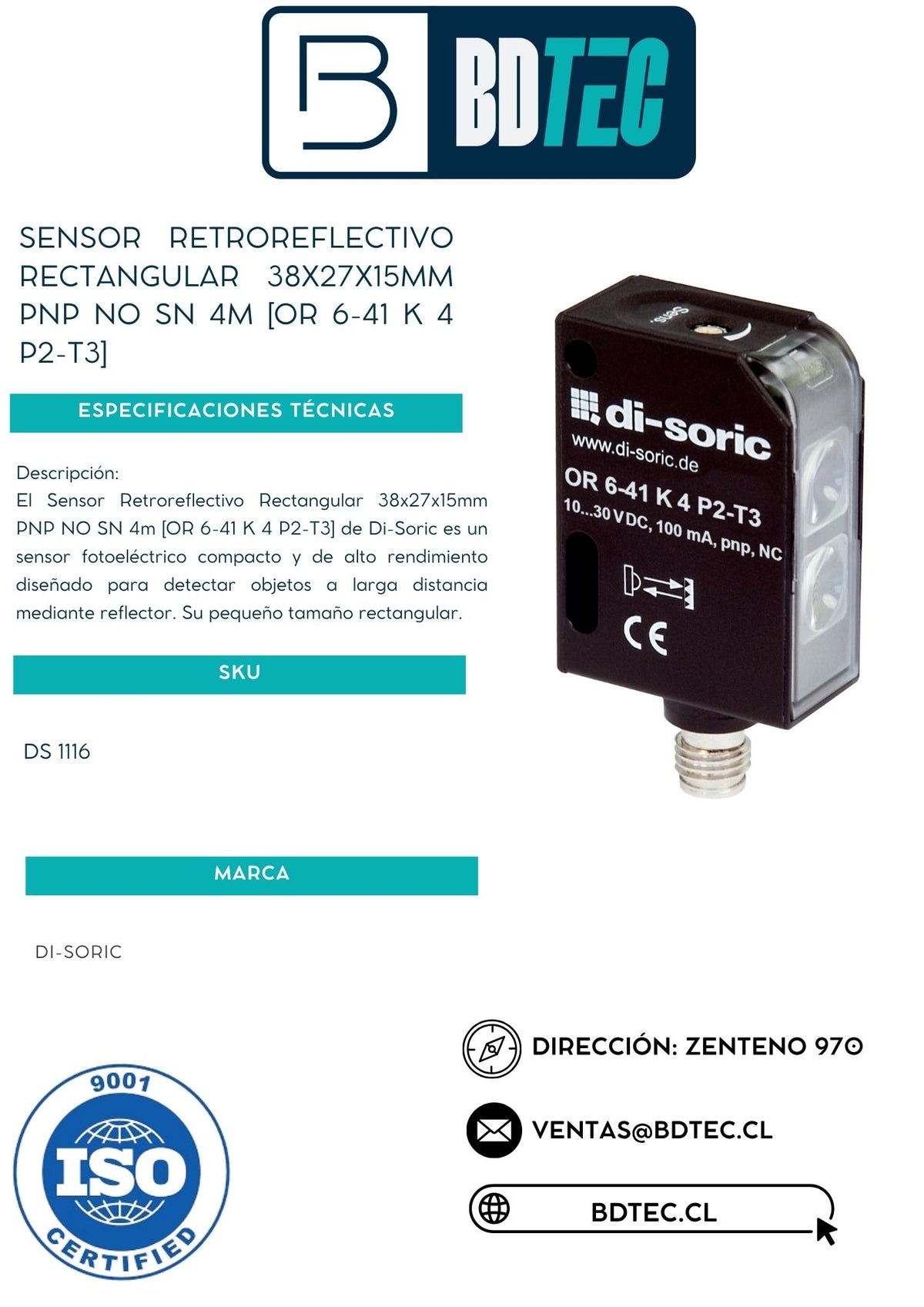

Sensor retrorreflex 38 x 27 x 15 mm, PNP, NO, sn 4 m, para conector M8/3P

Sensor retrorreflex 38 x 27 x 15 mm, PNP, NO, sn 4 m, para conector M8/3P

SKU: DS 1116 · Modelo OR 6-41 K 4 P2-T3

ConexiónConector M8, 3 pines
SalidaPNP, NO, 100 mA
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +60 °C
Distancia de conmutación400 a 4000 mm

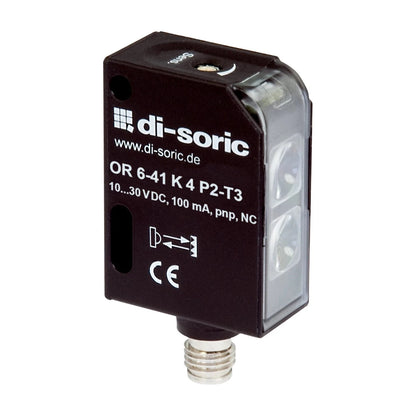

Sensor fotoeléctrico retrorreflex rectangular de 38 x 27 x 15 mm, PNP NO, de di-soric, con conector M8 de 3 pines. Tiene luz roja visible con punto de luz pequeño y filtro de polarización, y alcanza de 0,4 a 4 m con el reflector R55 (hasta 10 m con un reflector de 100 x 100 mm). Su cuerpo compacto de plástico se monta donde un M18 no cabe, con sensibilidad ajustable por potenciómetro y LED de estado.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloOR 6-41 K 4 P2-T3
Marcadi-soric
TipoSensor fotoeléctrico retrorreflex con filtro de polarización, formato rectangular
Distancia de conmutación400 a 4000 mm (R55), 900 a 9000 mm (R 84), 1000 a 10000 mm (R 100 x 100)
SalidaPNP, NO, 100 mA
Alimentación10 a 30 VDC
Consumo sin carga25 mA máx.
Fuente de luzLED rojo visible de 630 a 670 nm, pulsado, punto de luz pequeño
Inmunidad a luz ambiente5 kLx
Frecuencia de conmutación500 Hz
AjusteSensibilidad por potenciómetro
IndicadorLED de estado de conmutación
CarcasaPlástico, 38 x 27 x 15 mm (alto x largo x ancho), óptica de plástico
ConexiónConector M8, 3 pines
Temperatura de operación-25 °C a +60 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

Un retrorreflex detecta cuando un objeto corta el haz entre el sensor y el reflector, y se cablea de un solo lado. Este modelo necesita al menos 400 mm entre sensor y reflector con el R55: para distancias menores conviene un difuso. El filtro de polarización ayuda a que una superficie brillante no se confunda con el reflector. La salida es PNP normalmente abierta, para entradas de PLC sourcing; si tu PLC es sinking, necesitas la versión NPN. El conector M8 es de 3 pines: usa un cable hembra M8 de 3 polos.
