OMRONSerie E3Z · Sensores

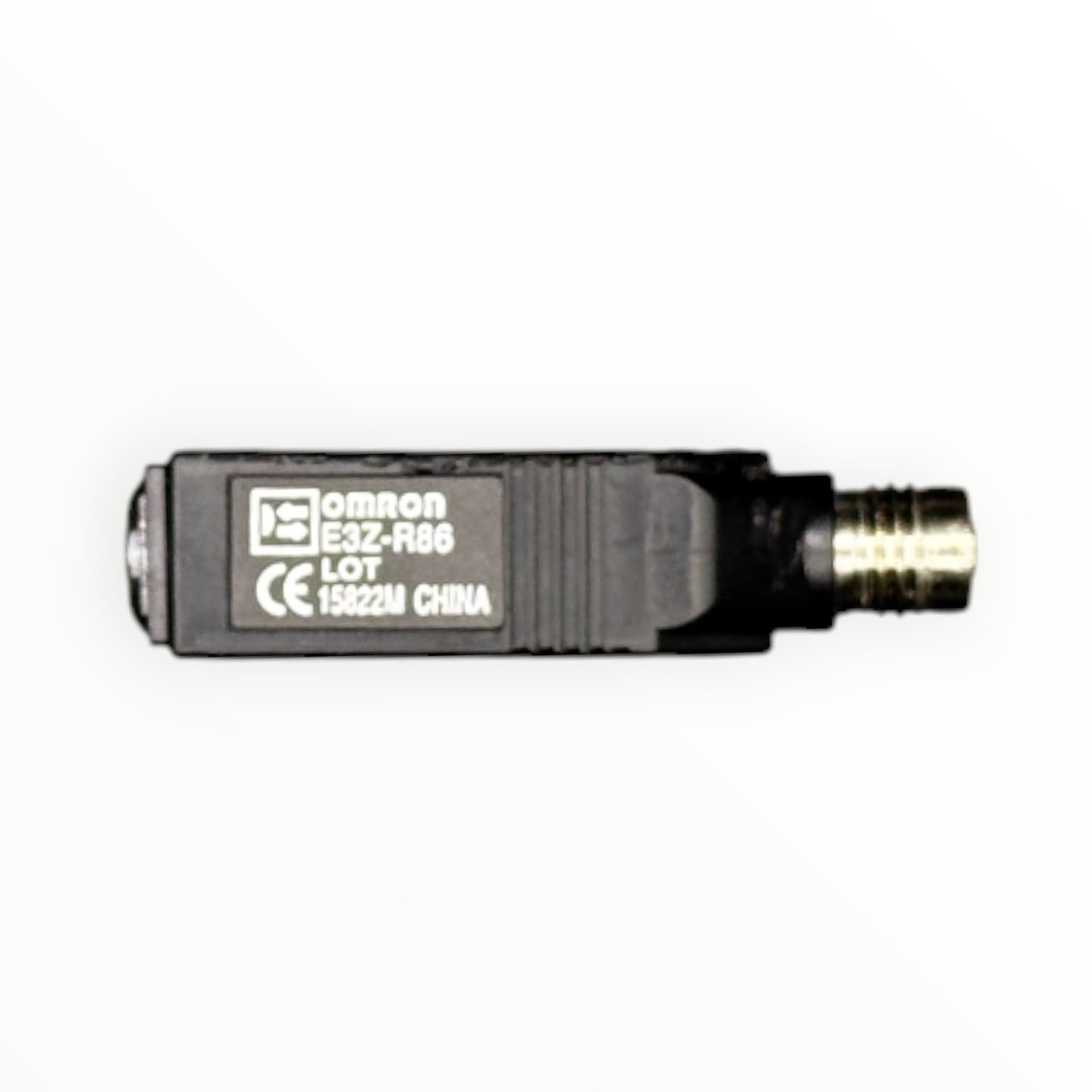

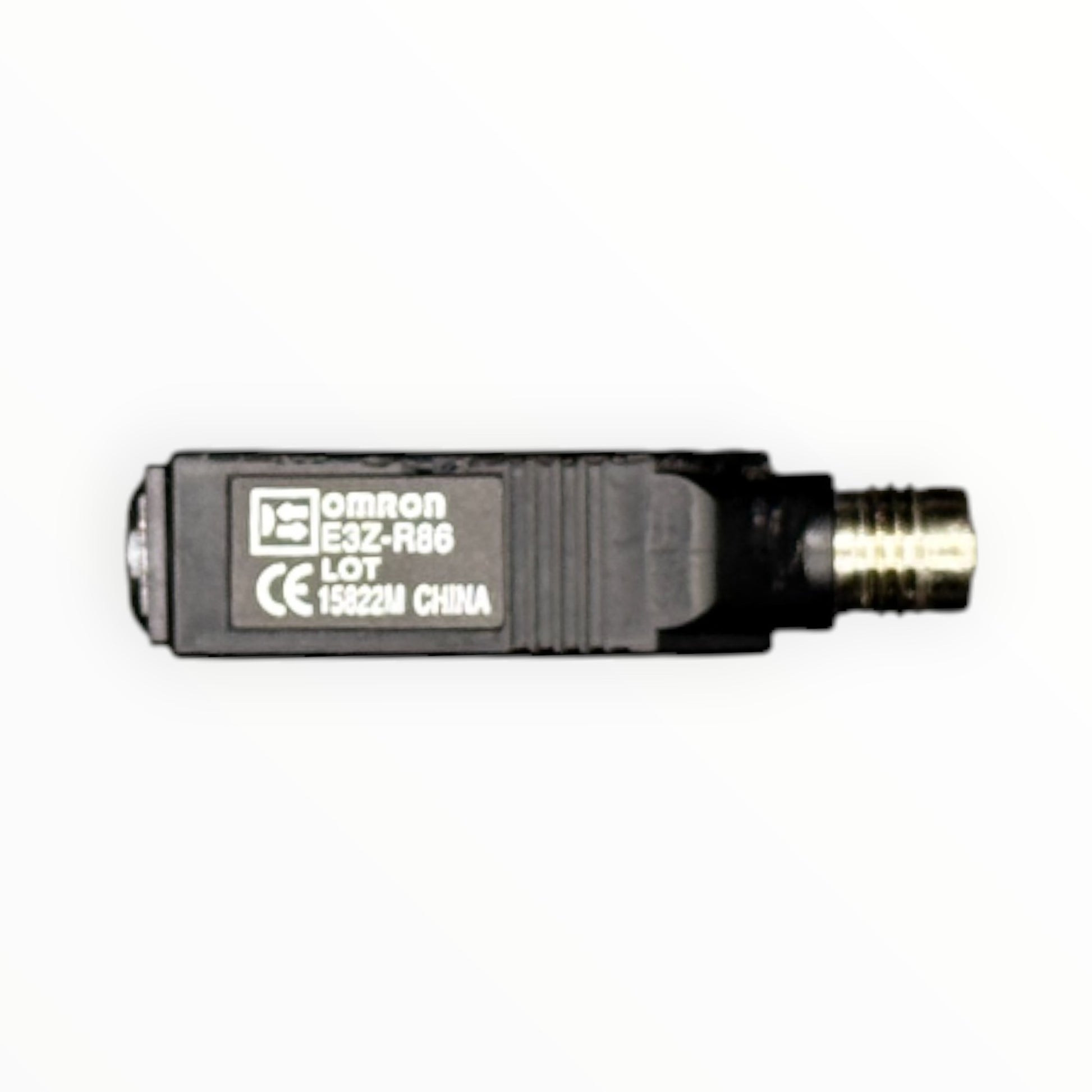

Sensor retrorreflex, rectangular, sn 100 mm - 4 m, PNP, conector M8

Sensor retrorreflex, rectangular, sn 100 mm - 4 m, PNP, conector M8

SKU: OM 1018 · Modelo E3Z-R86

Alimentación12 a 24 VDC ±10 %
Grado de protecciónIP67
Ángulo direccional2 a 10°
Consumo30 mA máx.
Tiempo de respuesta1 ms máx.
IndicadoresOperación

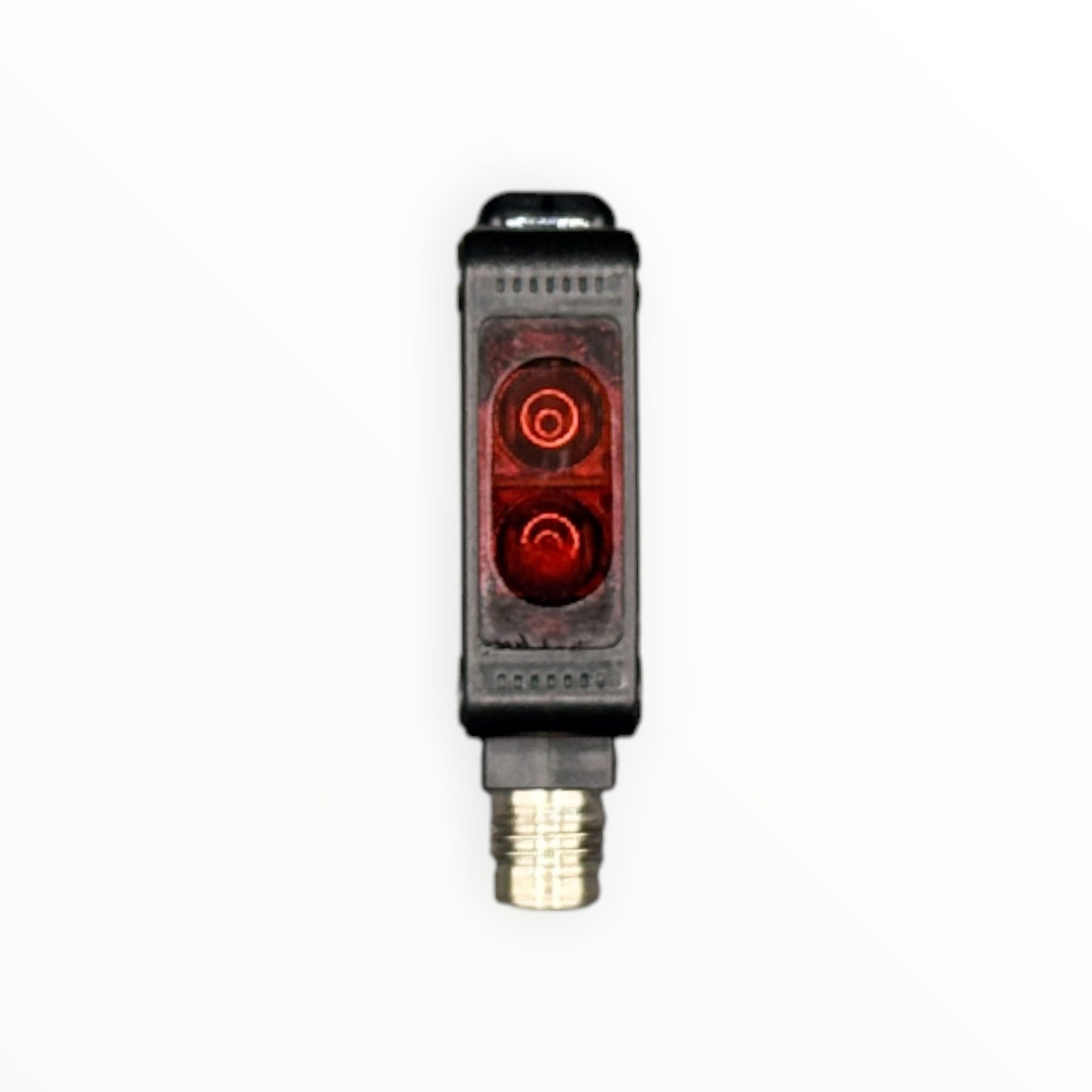

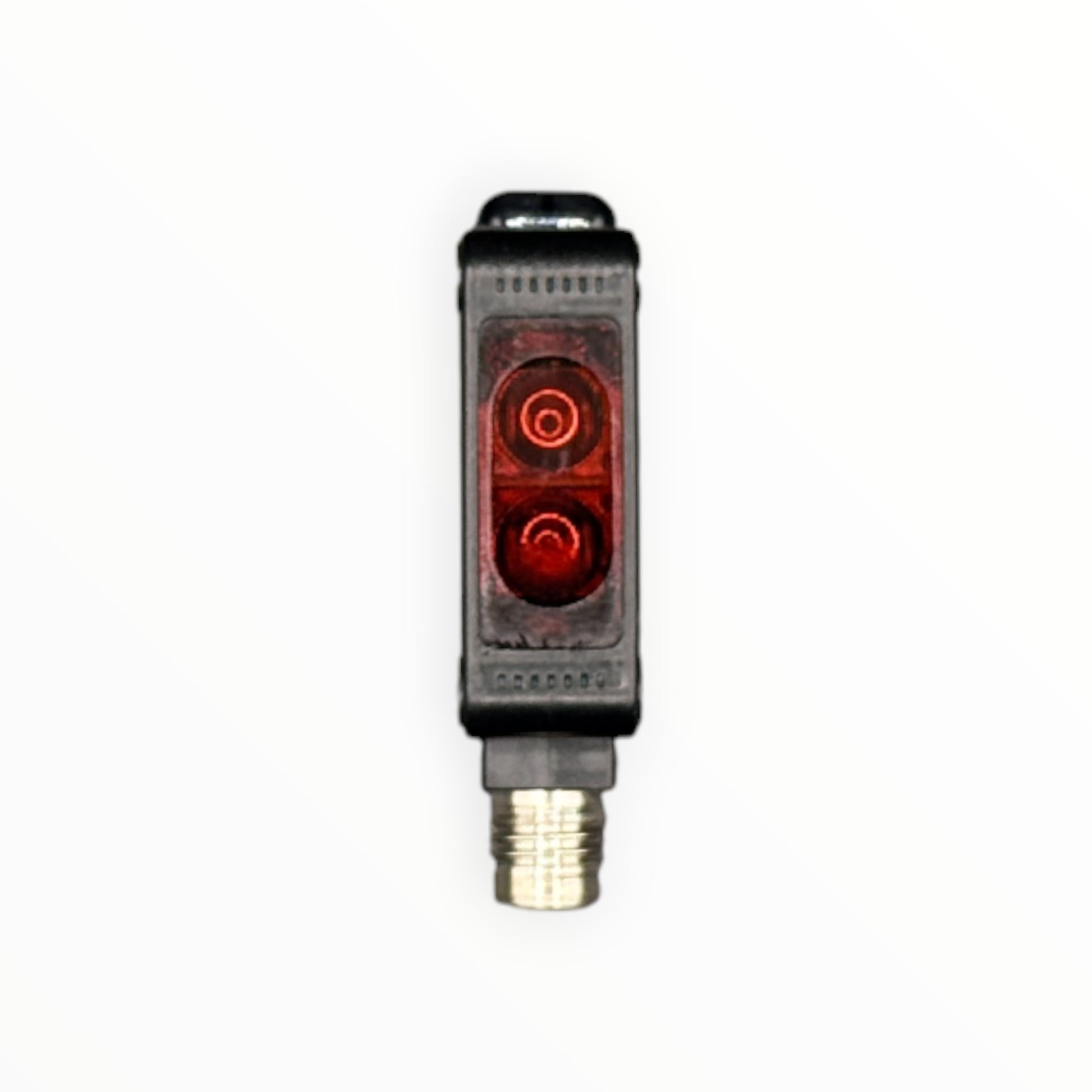

Sensor fotoeléctrico retrorreflectivo Omron E3Z de formato rectangular compacto, con función MSR, alcance de 4 m con reflector E39-R1S, salida PNP y conector M8. Emite y recibe desde el mismo cuerpo contra un reflector montado enfrente y detecta cualquier objeto opaco que corte el haz. Su cuerpo pequeño se fija con dos tornillos M3 en espacios reducidos. Responde en 1 ms, tiene selector luz ON / oscuridad ON y potenciómetro de sensibilidad. Carcasa de PBT con protección IP67.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloE3Z-R86
MarcaOmron
SerieE3Z
TipoFotoeléctrico retrorreflectivo con función MSR
Distancia de detección4 m con reflector E39-R1S y 3 m con E39-R1 (distancia mínima al reflector: 100 mm)
Objeto estándarOpaco de 75 mm de diámetro mínimo
Ángulo direccional2 a 10°
Alimentación12 a 24 VDC ±10 % (rizado p-p 10 % máx.)
Consumo30 mA máx.
SalidaPNP colector abierto, 100 mA máx., 26,4 VDC máx.; tensión residual 1 V máx. bajo 10 mA y 2 V máx. entre 10 y 100 mA
Modo de operaciónLuz ON / oscuridad ON seleccionable con selector
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida e interferencia mutua
Tiempo de respuesta1 ms máx.

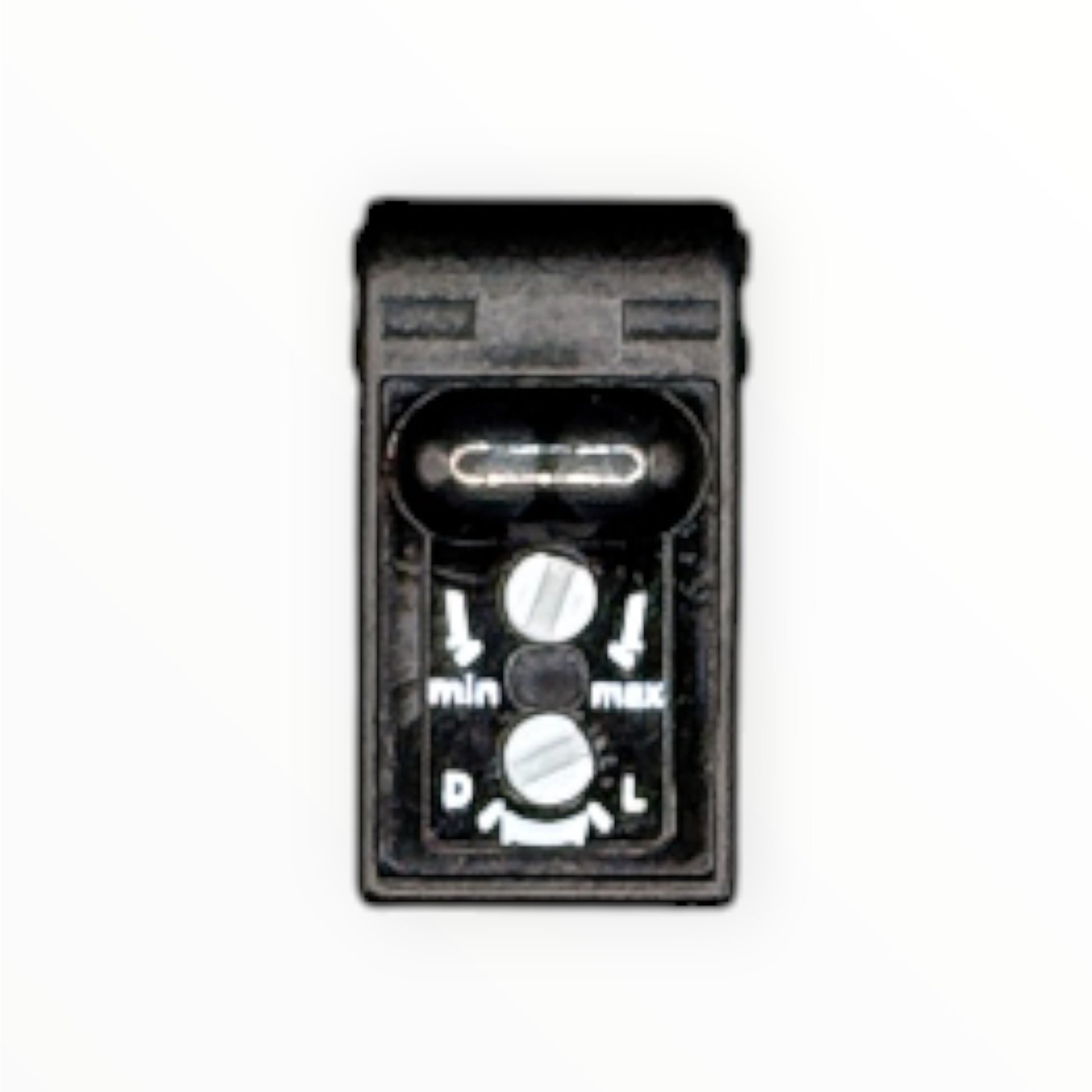

Ajuste de sensibilidadPotenciómetro de una vuelta
IndicadoresOperación (naranja) y estabilidad (verde)
Temperatura de operación-40 a 55 °C; bajo -25 °C el alcance baja a 3 m con E39-R1S y 2 m con E39-R1
Grado de protecciónIP67 (IEC)
CarcasaPBT, formato rectangular compacto

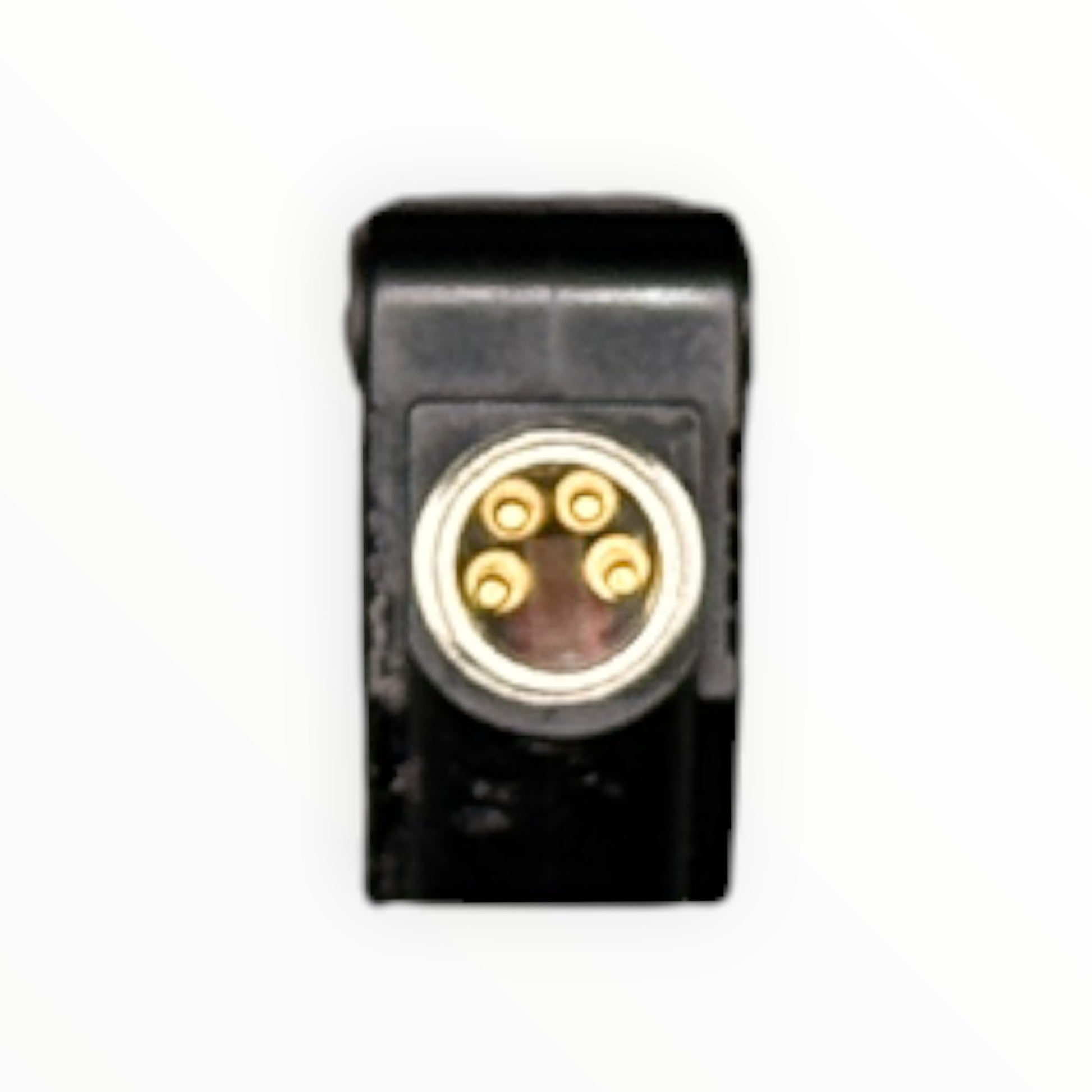

ConexiónConector M8 macho de 4 pines: 1 +V, 3 0 V, 4 salida, 2 sin uso (cable no incluido)

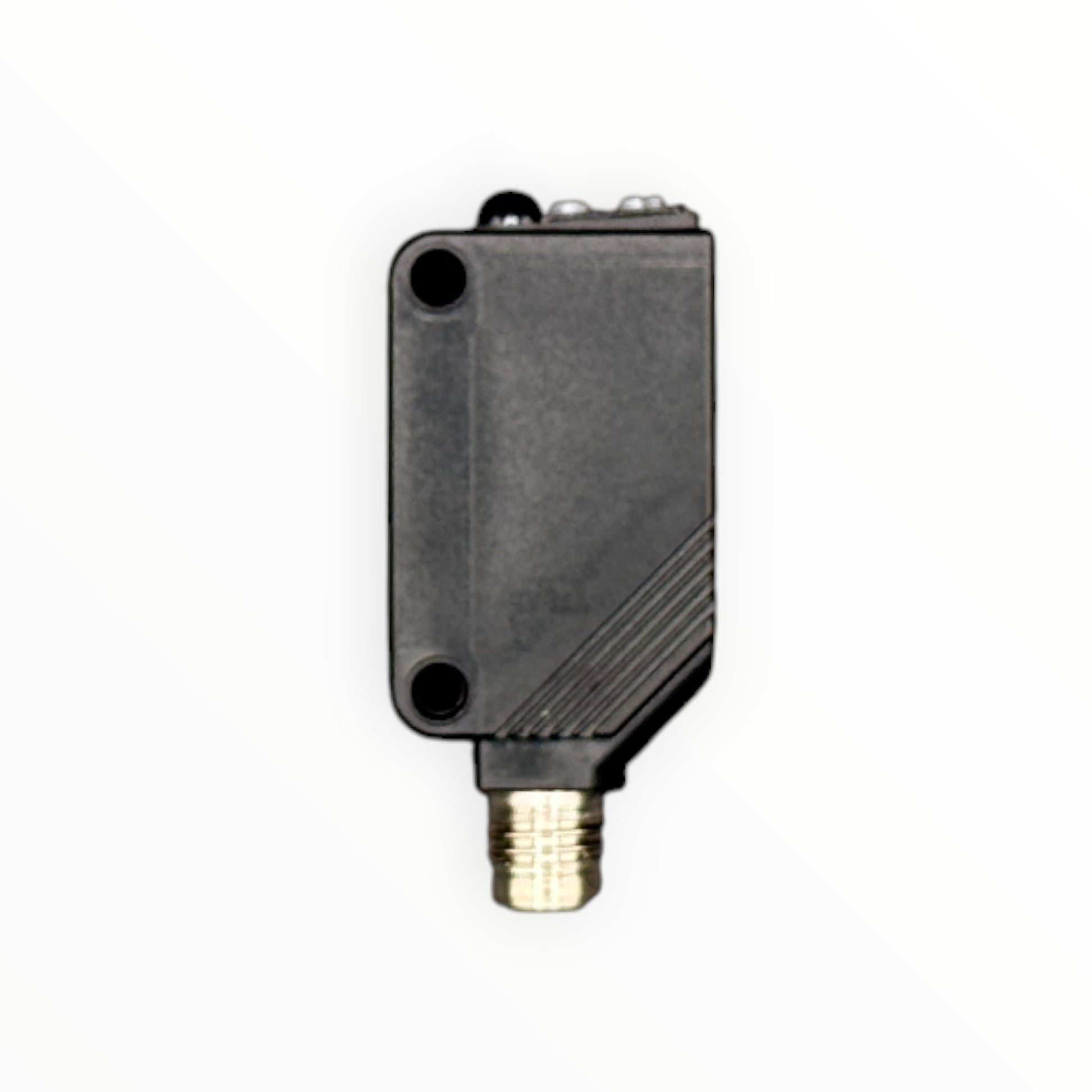

Montaje2 perforaciones para tornillo M3

Importante: el reflector no viene incluido.

¿Cómo elegir?

Un retrorreflectivo se cablea en un solo punto y alcanza más que un difuso; necesita un reflector enfrente, que se compra aparte, y dejar al menos 100 mm entre sensor y reflector. Los alcances corresponden a los reflectores Omron E39-R1S y E39-R1. Revisa la alimentación: la serie E3Z trabaja con 12 a 24 VDC ±10 %. La salida PNP entrega +24 V y se usa con entradas sourcing; para PLC sinking corresponde la versión NPN (E3Z-R66). El conector es M8 de 4 pines, así que el cable debe ser hembra M8 de 4 polos.
