OMRONSerie E3Z, modelos láser · Sensores

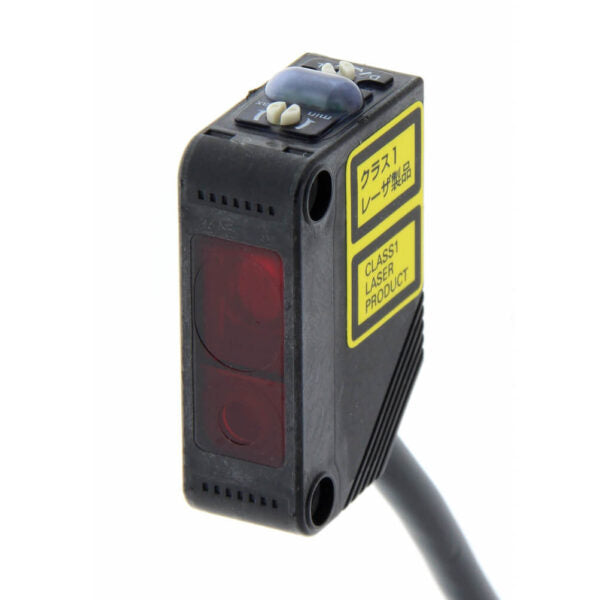

Sensor supresor de fondo láser bgs 300 mm NPN cable 2 m

Sensor supresor de fondo láser bgs 300 mm NPN cable 2 m

SKU: OM 1019 · Modelo E3Z-LL61 2M

ConexiónCable de 2 m precableado
Alimentación12 a 24 VDC ±10 %
Grado de protecciónIP67
Temperatura de operación-10 a 55 °C
Rango de ajuste40 a 300 mm
Diámetro del punto0,5 mm a 300 mm

Sensor fotoeléctrico láser Omron E3Z con supresión de fondo (BGS), distancia ajustable hasta 300 mm, salida NPN y cable de 2 m. Su punto de luz de 0,5 mm a 300 mm detecta piezas pequeñas, como un pasador de acero inoxidable de 0,2 mm, y la supresión de fondo descarta lo que queda detrás del rango ajustado. La distancia se fija con un potenciómetro de 5 vueltas y la diferencia entre objetos blancos y negros es de solo 5 % a 160 mm. Carcasa compacta de PBT con protección IP67 y respuesta de 1 ms.

Ver ficha técnica completa ↓
Características y ficha técnica
ModeloE3Z-LL61 2M
MarcaOmron
SerieE3Z, modelos láser
TipoFotoeléctrico láser con supresión de fondo (BGS)
Distancia de detección20 a 300 mm con papel blanco de 100 x 100 mm; 20 a 160 mm con papel negro
Rango de ajuste40 a 300 mm (papel blanco); 40 a 160 mm (papel negro)
Diámetro del punto0,5 mm a 300 mm (típico)
Objeto mínimo detectablePasador de acero inoxidable de 0,2 mm a 300 mm (típico)
Histéresis5 % máx. de la distancia ajustada
Error blanco/negro5 % a 160 mm
Fuente de luzRoja de 655 nm, clase 1 (IEC y JIS), clase II (FDA)
Alimentación12 a 24 VDC ±10 % (rizado p-p 10 % máx.)
Consumo30 mA máx.
SalidaNPN colector abierto, 100 mA máx., 26,4 VDC máx.
Modo de operaciónLuz ON / oscuridad ON seleccionable con selector
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida e interferencia mutua
Tiempo de respuesta1 ms máx.
AjustePotenciómetro sin fin de 5 vueltas
Temperatura de operación-10 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP67 (IEC 60529)
CarcasaPBT
ConexiónCable de 2 m precableado
¿Cómo elegir?

Elige este modelo cuando necesites detectar piezas pequeñas o bordes con precisión y detrás haya una estructura que un difuso confundiría con el objeto. Ajusta la distancia un poco más allá de donde pasa la pieza y por delante del fondo. Con objetos negros el alcance baja a 160 mm. Revisa la alimentación: trabaja con 12 a 24 VDC ±10 %, no hasta 30 VDC. La salida NPN sirve para entradas sinking (el sensor conmuta a 0 V); si tu PLC es del otro tipo, usa la versión PNP (E3Z-LL81).
