Sensor supresor de fondo, M18, sn 20 cm, NPN, conector M12

Sensor fotoeléctrico Omron E3FA M18 con supresión de fondo (BGS) y distancia de 200 mm, salida NPN y conector M12. Detecta lo que está dentro de su rango y descarta lo que queda detrás, algo que un difuso común no logra cuando hay una pared, una estructura o la misma banda al fondo. Su punto de luz roja de 10 x 15 mm a 200 mm permite apuntar con precisión. Responde en 0,5 ms y tiene distancia fija, sin potenciómetro. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K.

Características y ficha técnica

• Modelo: E3FA-LN22
• Marca: Omron
• Serie: E3FA, carcasa plástica recta
• Tipo: Fotoeléctrico con supresión de fondo (BGS)
• Formato: Cilíndrico M18
• Distancia de detección: 200 mm (papel blanco de 300 x 300 mm)
• Diámetro del punto de luz: 10 x 15 mm a 200 mm (referencia)
• Histéresis: 20 % máx.
• Fuente de luz: LED rojo de 624 nm
• Alimentación: 10 a 30 VDC (rizado p-p 10 % máx.)
• Consumo: 25 mA máx.
• Salida: NPN colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable por cableado
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida
• Tiempo de respuesta: 0,5 ms
• Ajuste de sensibilidad: Fijo (sin potenciómetro)
• Indicadores: Operación (naranja) y estabilidad (verde)
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP67 (IEC) e IP69K (DIN 40050-9)
• Materiales: Carcasa ABS, lente PMMA, tuercas POM
• Conexión: Conector M12 macho de 4 pines (cable no incluido)
• Incluye: 2 tuercas M18 y hoja de instrucciones

¿Cómo elegir?

Usa supresión de fondo cuando detrás del objeto hay algo que un difuso confundiría con una pieza. La distancia de 200 mm es fija: monta el sensor de modo que el objeto pase dentro de ese rango y el fondo quede más lejos. Si tus piezas pasan más cerca, la misma serie tiene una versión de 100 mm (E3FA-LP21 y E3FA-LN21). La salida NPN sirve para entradas sinking (el sensor conmuta a 0 V); si tu PLC es del otro tipo, usa la versión PNP (E3FA-LP22).

Productos compatibles

• Sensor supresor de fondo, M18, sn 20 cm, PNP, conector M12
• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines

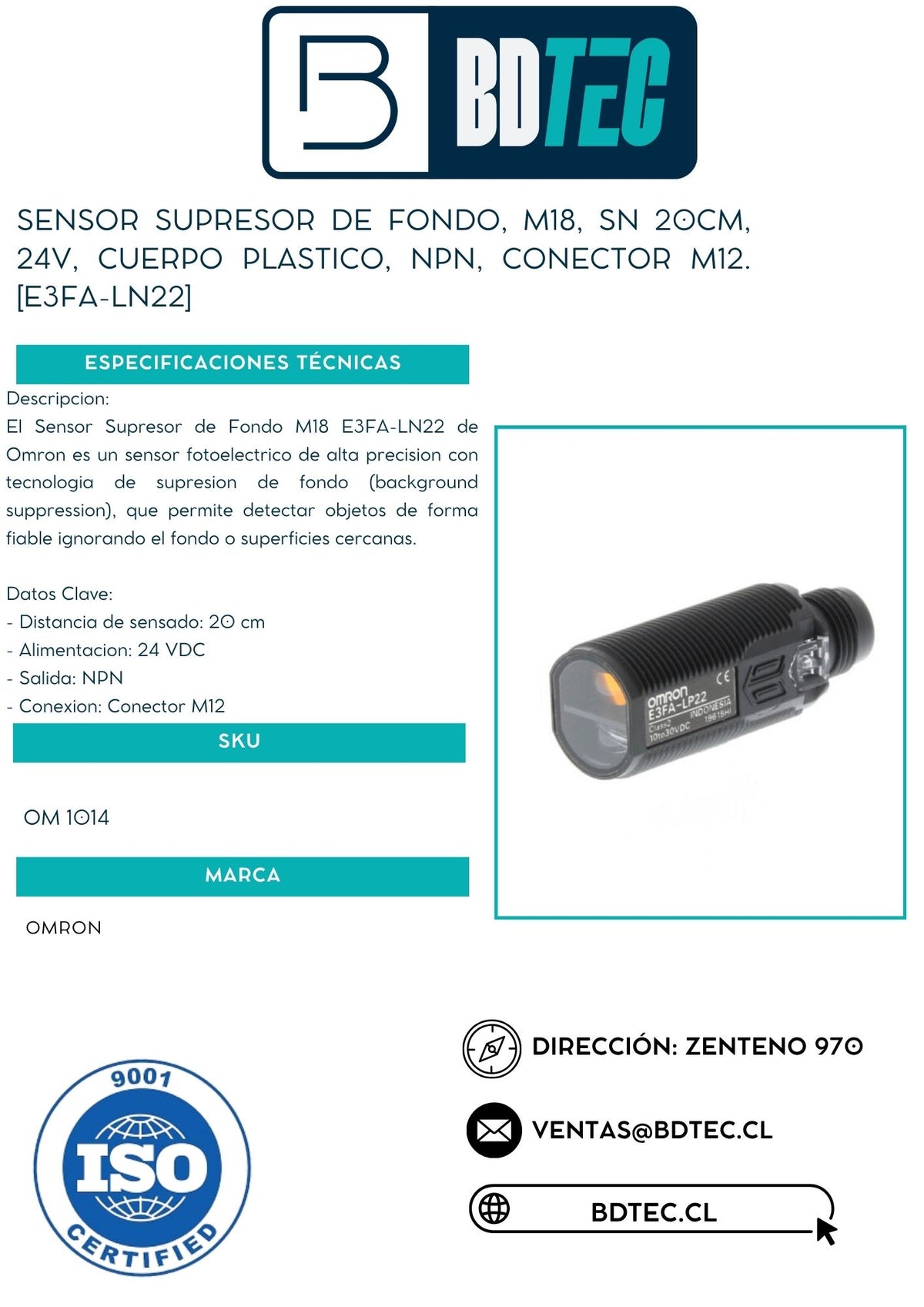

Ficha Técnica
