OMRONInstrumentación y control

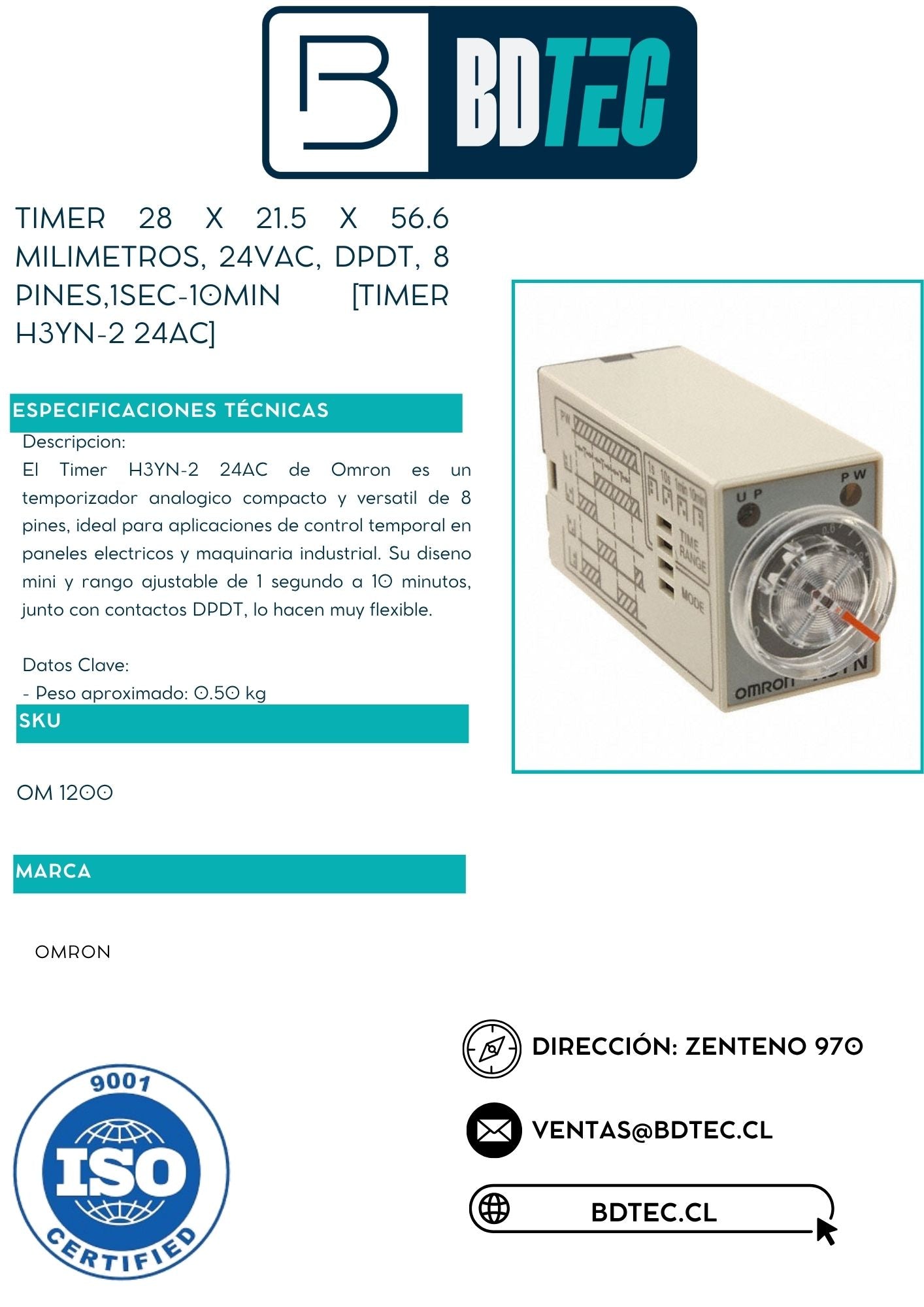

Timer 28 x 21.5 x 56.6 milímetros, 24 VAC, DPDT, 8 pines, 0,1 s-10 min

Timer 28 x 21.5 x 56.6 milímetros, 24 VAC, DPDT, 8 pines, 0,1 s-10 min

SKU: OM 1200 · Modelo H3YN-2 24AC

ContactosDPDT
Grado de protecciónIP40
Consumoaprox. 1,8 VA
Modosretardo a la conexión
Precisión±1 % del fondo de escala
Pines8, enchufable

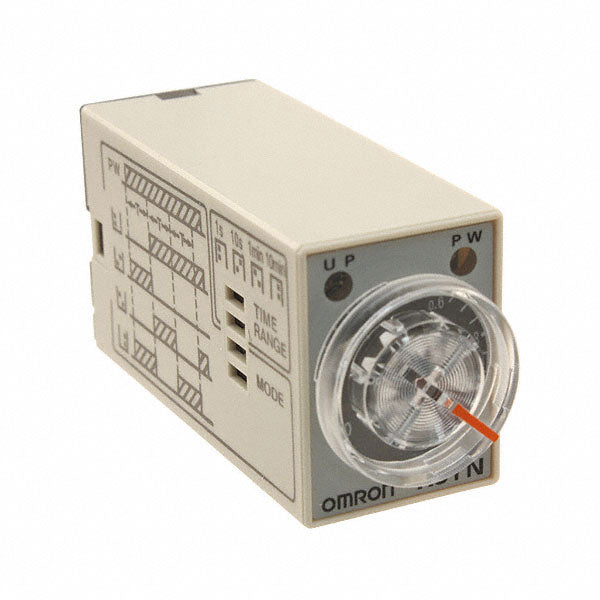

Temporizador multifunción Omron H3YN-2 para 24 VAC, con 4 modos de operación y rango de 0,1 s a 10 min, en formato miniatura enchufable de 8 pines. Tiene la misma disposición de pines que los relés Omron MY, por lo que se monta en el mismo tipo de base, y sus contactos DPDT (2 conmutados) manejan 5 A a 250 VAC. El modo y la escala de tiempo se eligen con los selectores del frente, y el tiempo se fija con la perilla transparente, que también se puede girar con destornillador.

Ver ficha técnica completa ↓
Características y ficha técnica
ModeloH3YN-2 24AC
TipoTemporizador de estado sólido multifunción, enchufable
Alimentación24 VAC, 50/60 Hz; opera entre 85 y 110 % de la tensión nominal
Consumoaprox. 1,8 VA (1,4 W) con el relé activado y 0,3 VA (0,2 W) en reposo
Rango de tiempo0,1 s a 10 min, en 4 escalas: 1 s, 10 s, 1 min y 10 min
Modosretardo a la conexión (ON-delay), intervalo, intermitente con inicio en OFF e intermitente con inicio en ON
ContactosDPDT (2 conmutados), 5 A a 250 VAC con carga resistiva; carga mínima 1 mA a 5 VDC
Precisión±1 % del fondo de escala (escala de 1 s: ±1 % ±10 ms)
Vida útil10.000.000 de operaciones mecánicas; 500.000 eléctricas a 5 A y 250 VAC
Pines8, enchufable
Bases (se venden por separado)PYFZ-08 y PYFZ-08-E para riel DIN, PYF08M con fijación por tornillo
Temperatura de operación-10 °C a 50 °C, sin congelamiento
Grado de protecciónIP40
Pesoaprox. 50 g
NormasEN 61812-1 e IEC 60664-1; UL 508 y CSA C22.2 No. 14

Importante: la base no viene incluida. No lo alimentes desde la salida de un variador de frecuencia.

¿Cómo elegir?

Elige el modo según la tarea: ON-delay para retardar el arranque de un motor o una alarma, intervalo para mantener una salida activa durante un tiempo fijo, e intermitente para balizas o ciclos de pulsos. El H3YN-2 cubre de 0,1 s a 10 min; para tiempos de 0,1 min a 10 h o para 4 contactos conmutados existen otras versiones de la serie H3YN, que puedes consultarnos. Revisa la tensión de alimentación del tablero: este modelo es de 24 VAC; no lo conectes a 24 VDC ni a 220 VAC.
