XCPCNeumática

Unión neumática codo tubo a tubo 16 mm

Unión neumática codo tubo a tubo 16 mm

SKU: XC 1051 · Modelo XPV-16

Presión de trabajo0 a 1,0 MPa
Temperatura de trabajo0 a 60 °C
Ángulo90°
FluidoAire comprimido y vacío
VacíoHasta -750 mmHg

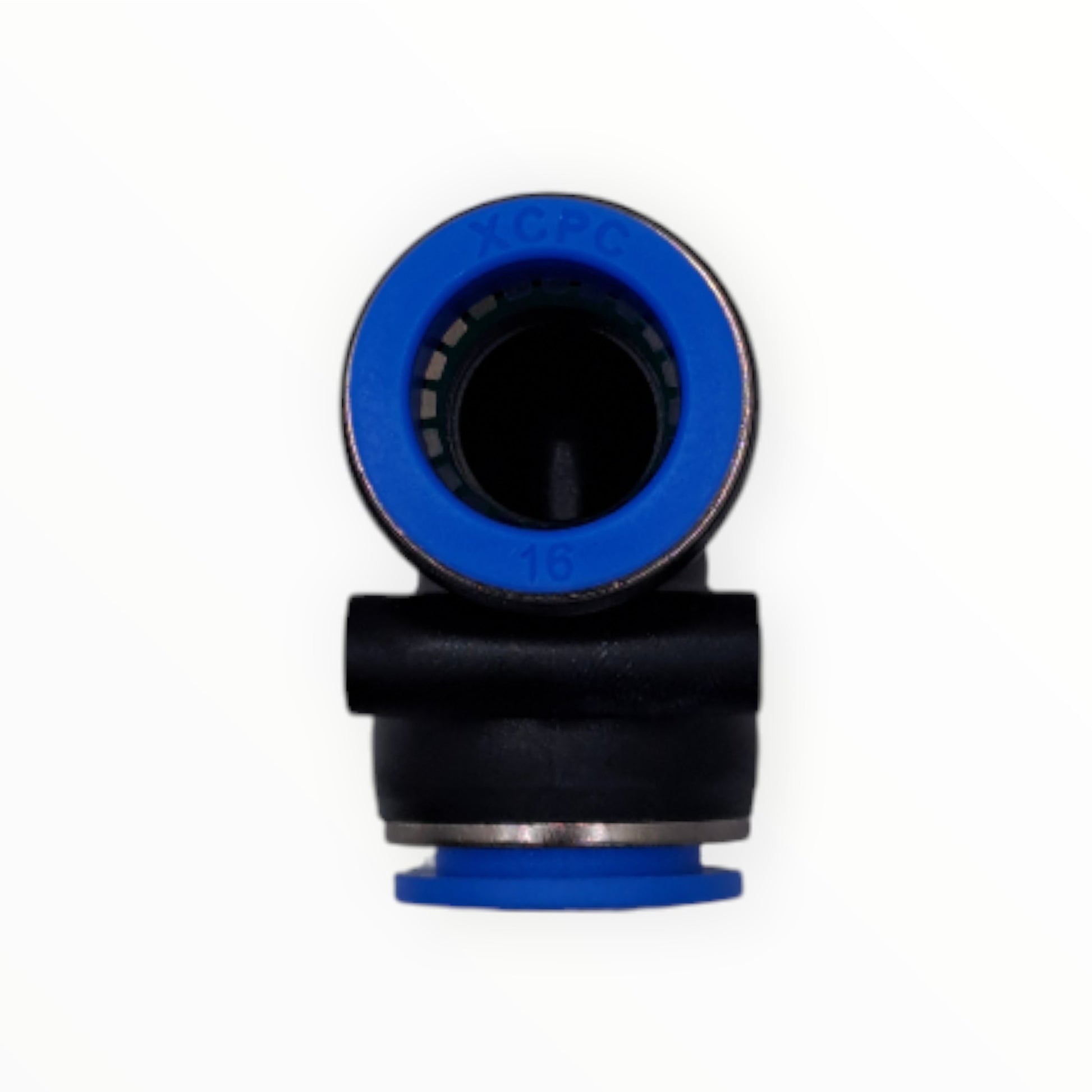

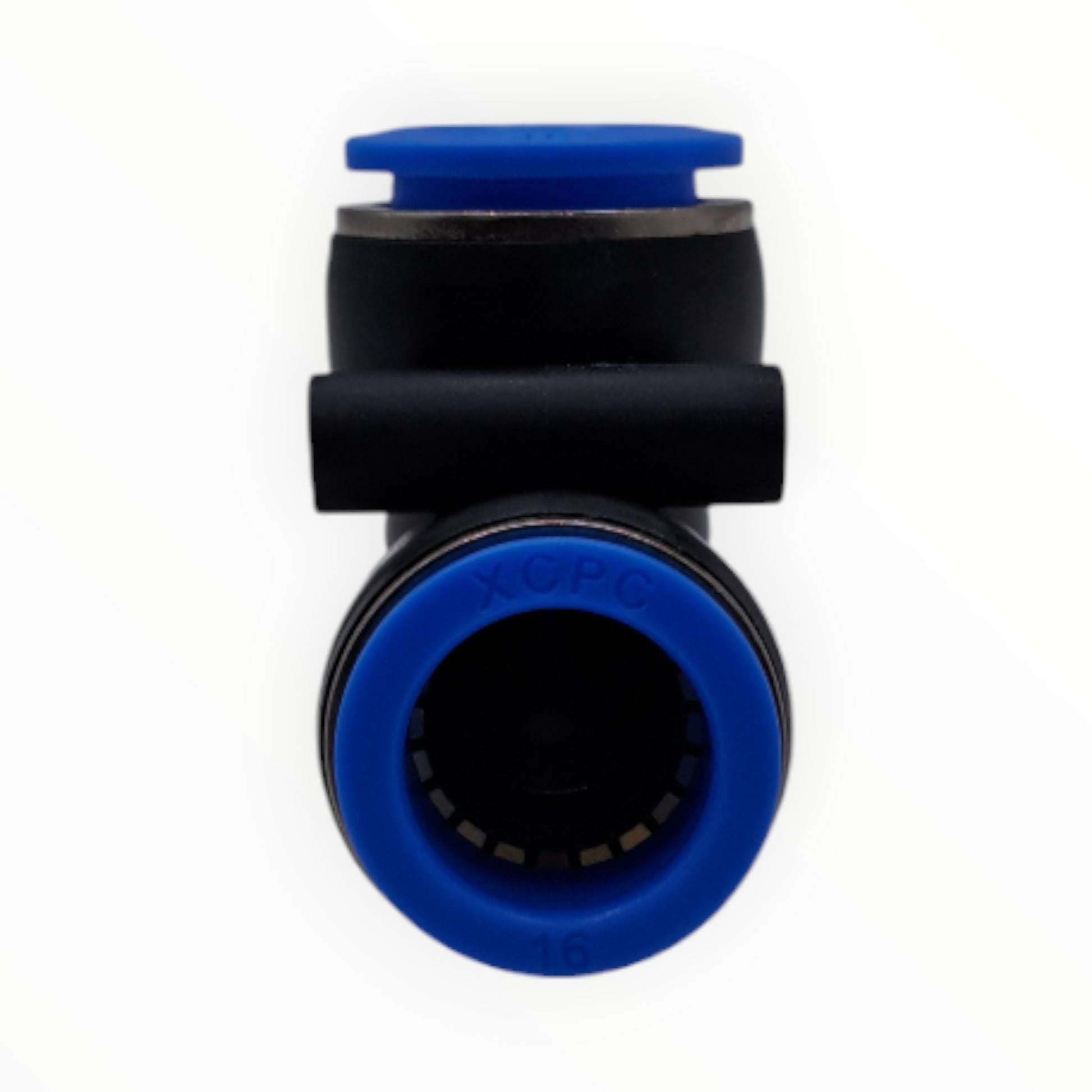

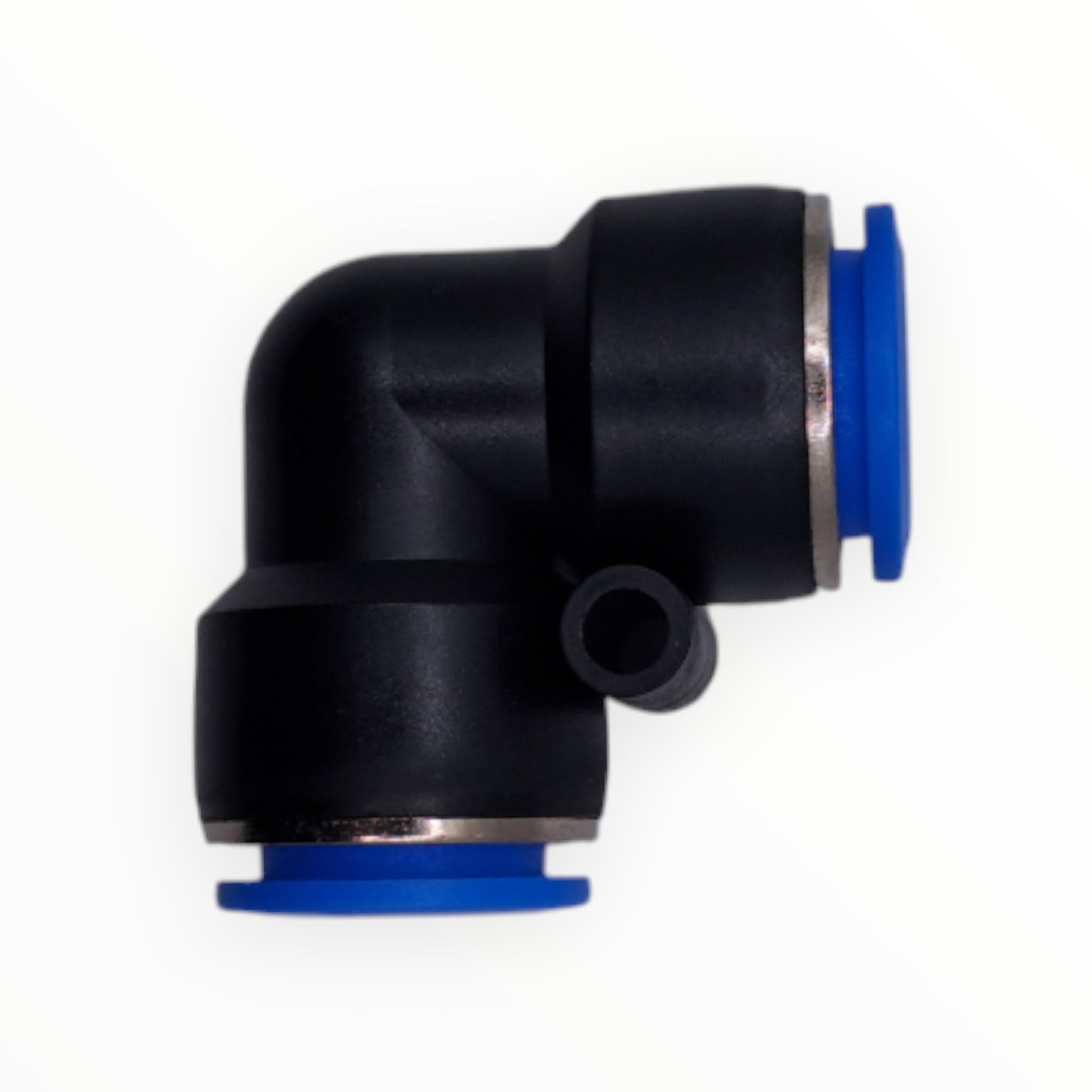

Unión neumática codo push-in tubo a tubo de 90° para tubo de 16 mm de diámetro exterior de XCPC. Une dos tramos de manguera del mismo diámetro y cambia la dirección de la línea en ángulo recto sin doblar el tubo, en esquinas de máquinas, tableros y bastidores donde una curva cerrada lo estrangularía. Cada boca recibe el tubo empujándolo hasta el fondo y lo suelta al presionar el anillo azul, sin herramientas. Funciona con aire comprimido y con vacío.

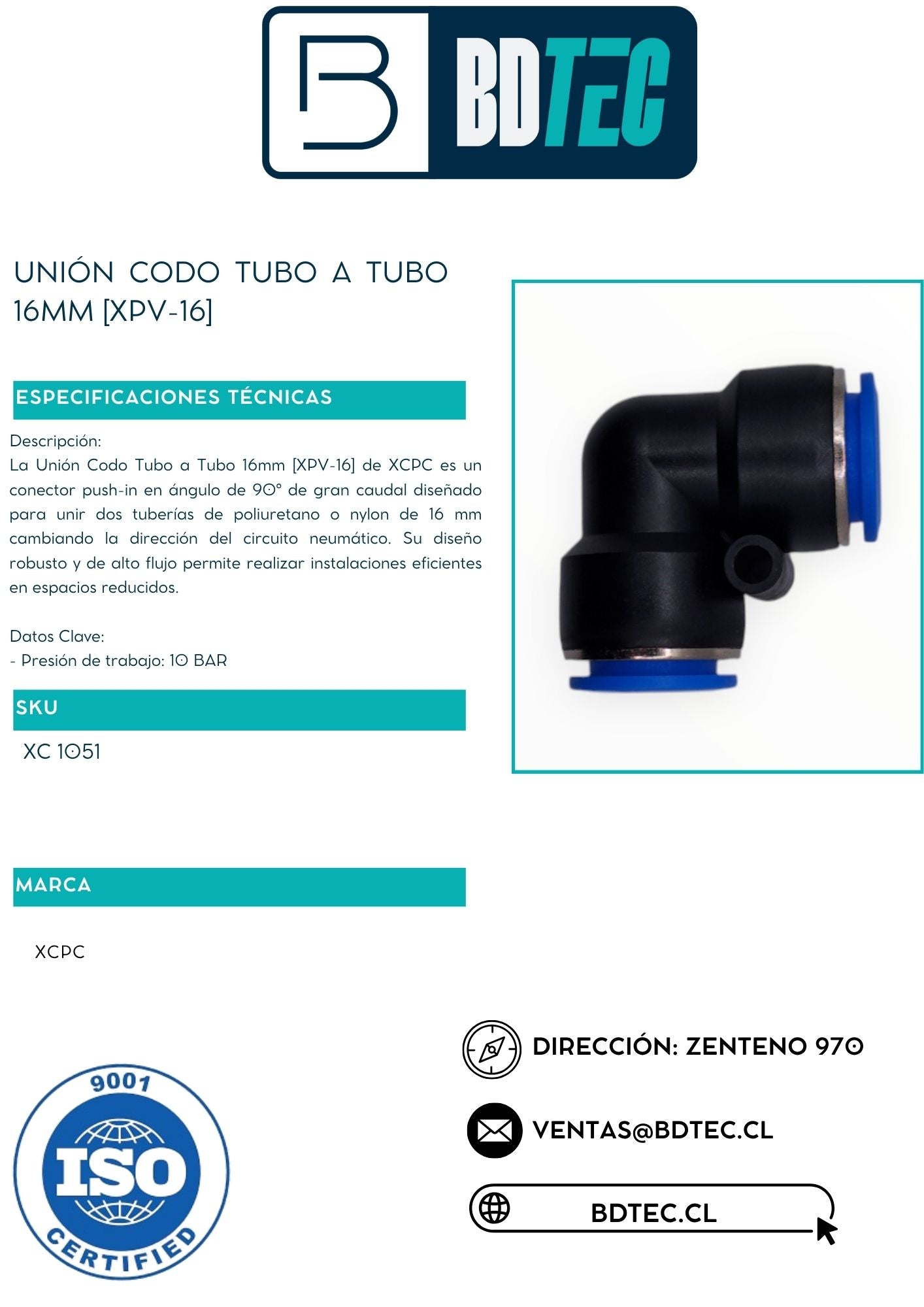

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXPV-16
TipoUnión codo tubo a tubo push-in
Ángulo90°
Tubo compatibleØ exterior 16 mm en ambos extremos, nylon y poliuretano
FluidoAire comprimido y vacío
Presión de trabajo0 a 1,0 MPa (0 a 10 bar)
VacíoHasta -750 mmHg (10 Torr)
Temperatura de trabajo0 a 60 °C
ConstrucciónCuerpo negro, sin rosca, con oreja perforada en el vértice y anillo de liberación azul en ambos extremos
Retención del tuboGarra de sujeción, empaquetadura en U y anillo de liberación

Importante: esta pieza no lleva rosca; sus extremos son solo para tubo. Para conectar la manguera a una puerta roscada de un equipo se usa un conector recto o curvo con rosca NPT.

¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior): esta pieza es para tubo métrico de 16 mm y no sirve con tubo en pulgadas. Elige el codo cuando el tubo debe cambiar de dirección en poco espacio; si el recorrido sigue recto, basta una unión recta. Si los dos tramos son de distinto diámetro, usa un reductor tubo a tubo, y si necesitas una derivación, una tee de la misma medida.
