Sensor ultrasónico M18 salida 4-20 mA alcance 1 m conector M12

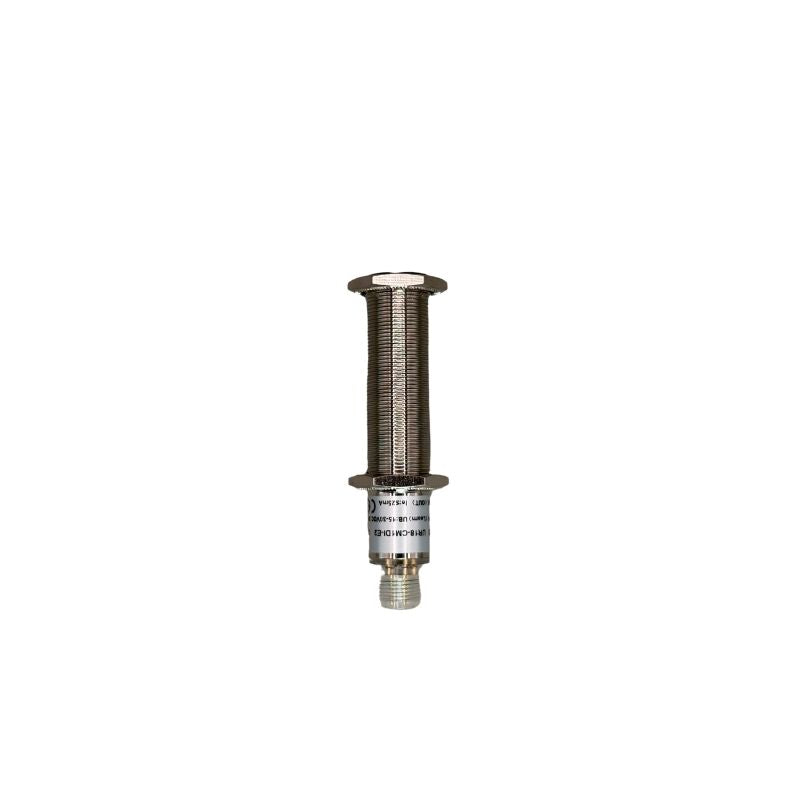

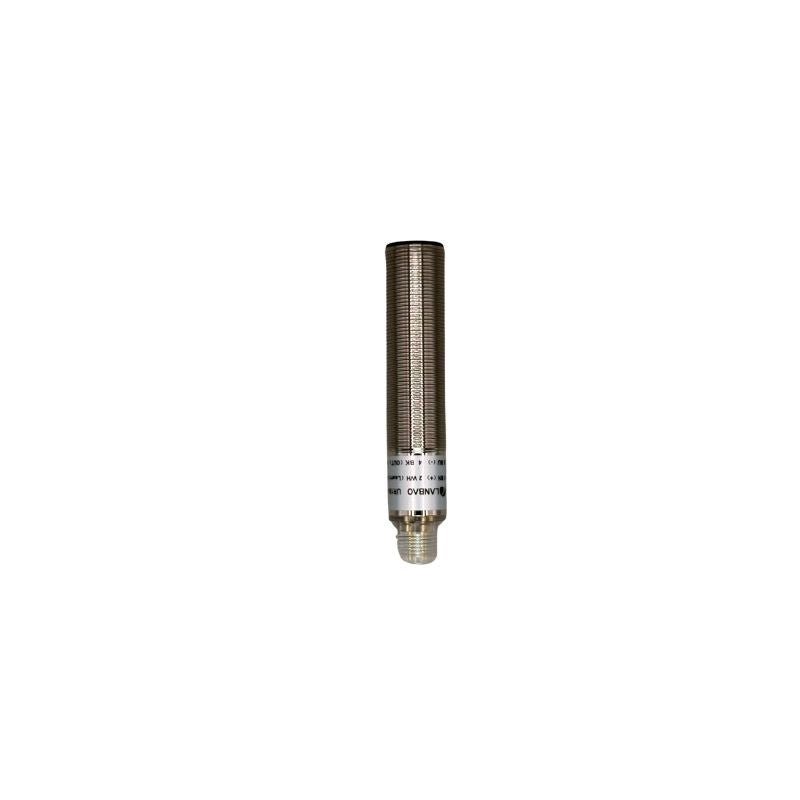

Sensor ultrasónico M18 con salida analógica de 4 a 20 mA, rango de 60 a 1000 mm y conector M12, Lanbao serie UR18-CM1. Mide la distancia por ultrasonido y entrega una señal proporcional a ella. La resolución de 0,5 mm y la compensación de temperatura lo hacen útil para medir nivel en estanques, altura de pilas o posición de piezas. El rango se ajusta por teach-in.

Características y ficha técnica

• Modelo: UR18-CM1DI-E2
• Marca: Lanbao
• Serie: UR18-CM1
• Tipo: Sensor ultrasónico cilíndrico, rosca M18 x 1
• Rango de detección: 60 a 1000 mm
• Zona ciega: 0 a 60 mm
• Salida: Analógica de corriente, 4 a 20 mA
• Resolución: 0,5 mm
• Repetibilidad: ±0,15 % del fondo de escala
• Precisión absoluta: ±1 %, con compensación de temperatura
• Frecuencia del transductor: Aprox. 200 kHz
• Ángulo de emisión: ±7°
• Tiempo de respuesta: 100 ms
• Retardo al encender: Menos de 500 ms
• Alimentación: 15 a 30 VDC
• Consumo sin carga: 25 mA máx.
• Ajuste: Teach-in por el hilo blanco (pin 2)
• Indicadores: LED verde de alimentación, LED amarillo de estado, LED rojo y azul para el teach-in
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Materiales: Carcasa de cobre niquelado, cara de resina epoxi con microesferas de vidrio
• Largo: 90 mm total
• Conexión: Conector M12 de 4 pines (1: +, 3: -, 4: salida, 2: teach-in)

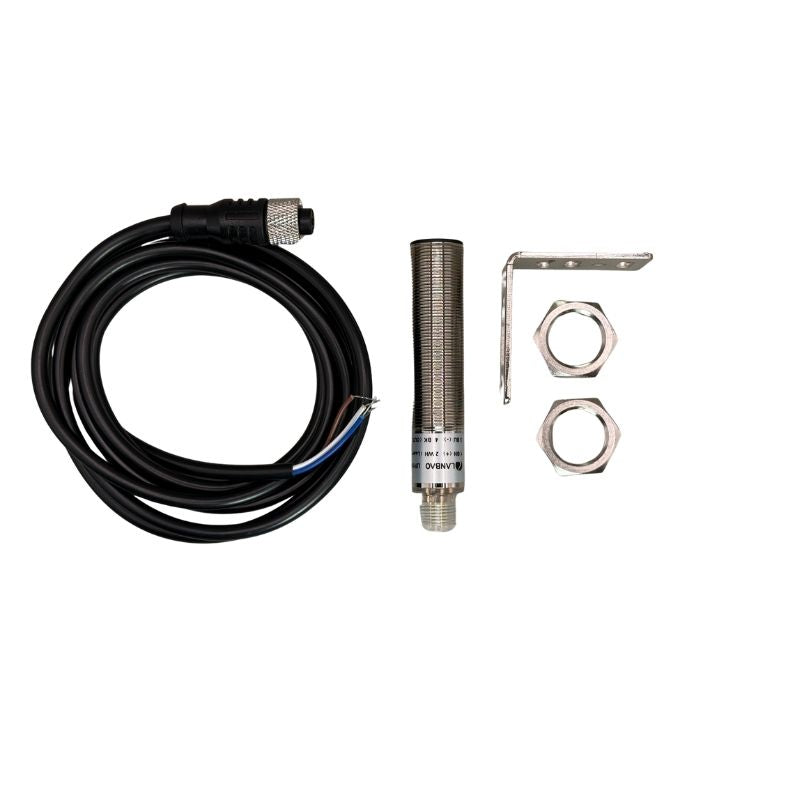

• Accesorios según ficha: Manual, soporte de montaje, tuerca y cable de conexión

¿Cómo elegir?

Un ultrasónico conviene cuando el objeto es transparente, líquido o cambia de color, casos en que un sensor óptico puede fallar. Esta versión de 4 a 20 mA entrega una señal proporcional a la distancia: úsala con una entrada analógica de PLC o un indicador para medir nivel o posición. Si solo necesitas una señal de presencia, la serie tiene versiones con salida NPN y PNP. Considera la zona ciega de 60 mm: el objeto nunca debe quedar más cerca que eso de la cara del sensor.

Productos compatibles

• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines

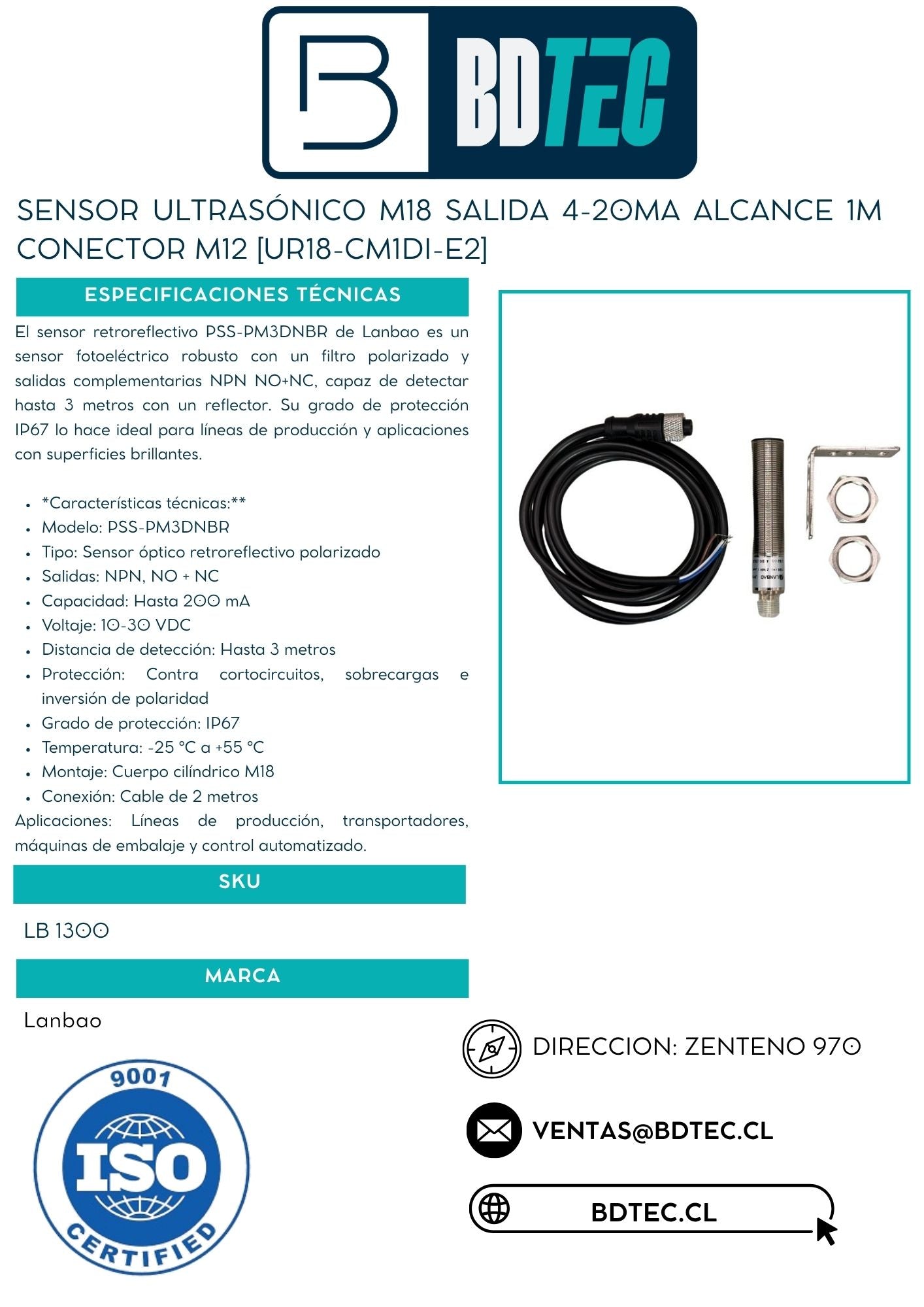

Ficha Técnica
