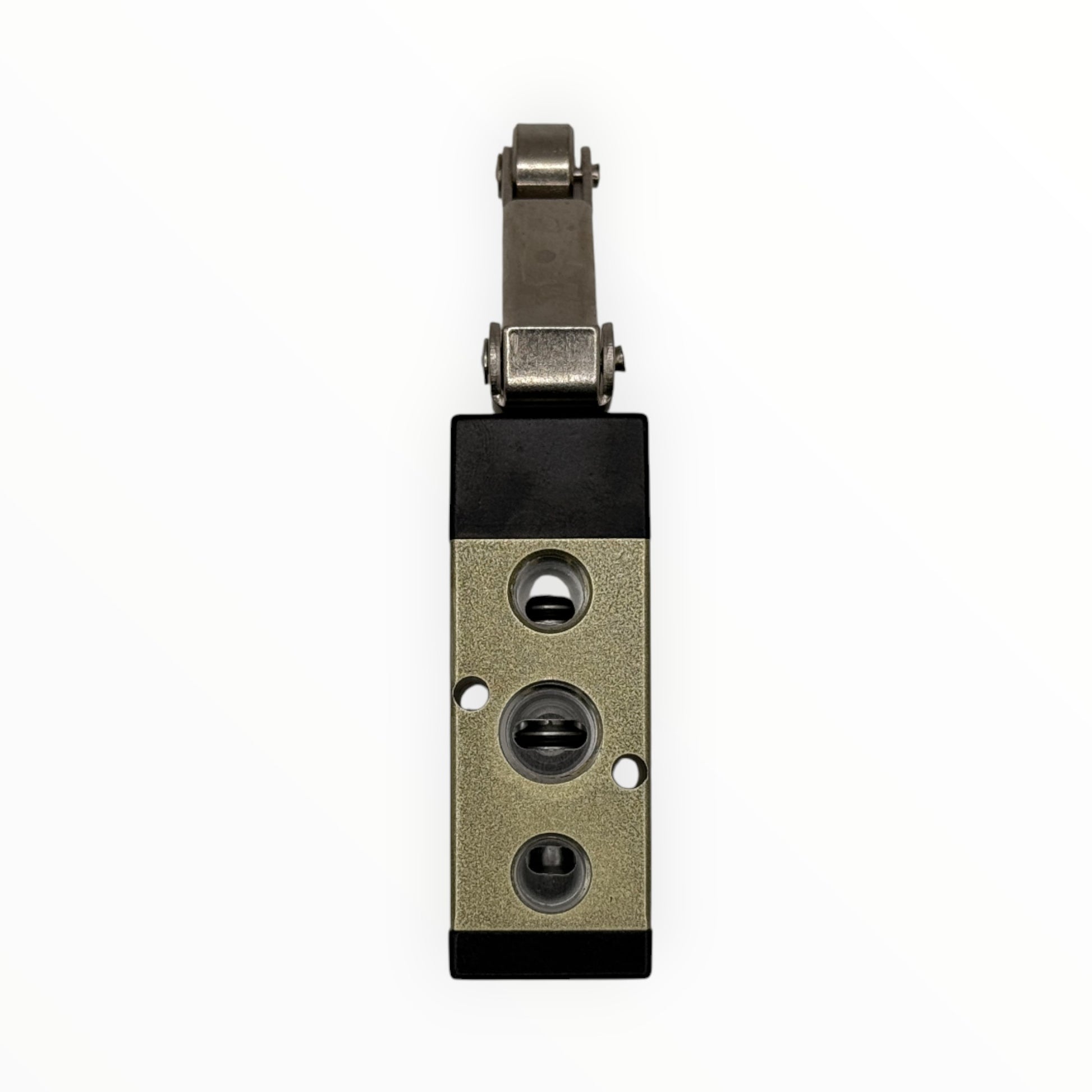

• Válvula neumática 5/2 conexión 1/4" tipo final de carrera XCPC MSV86522R

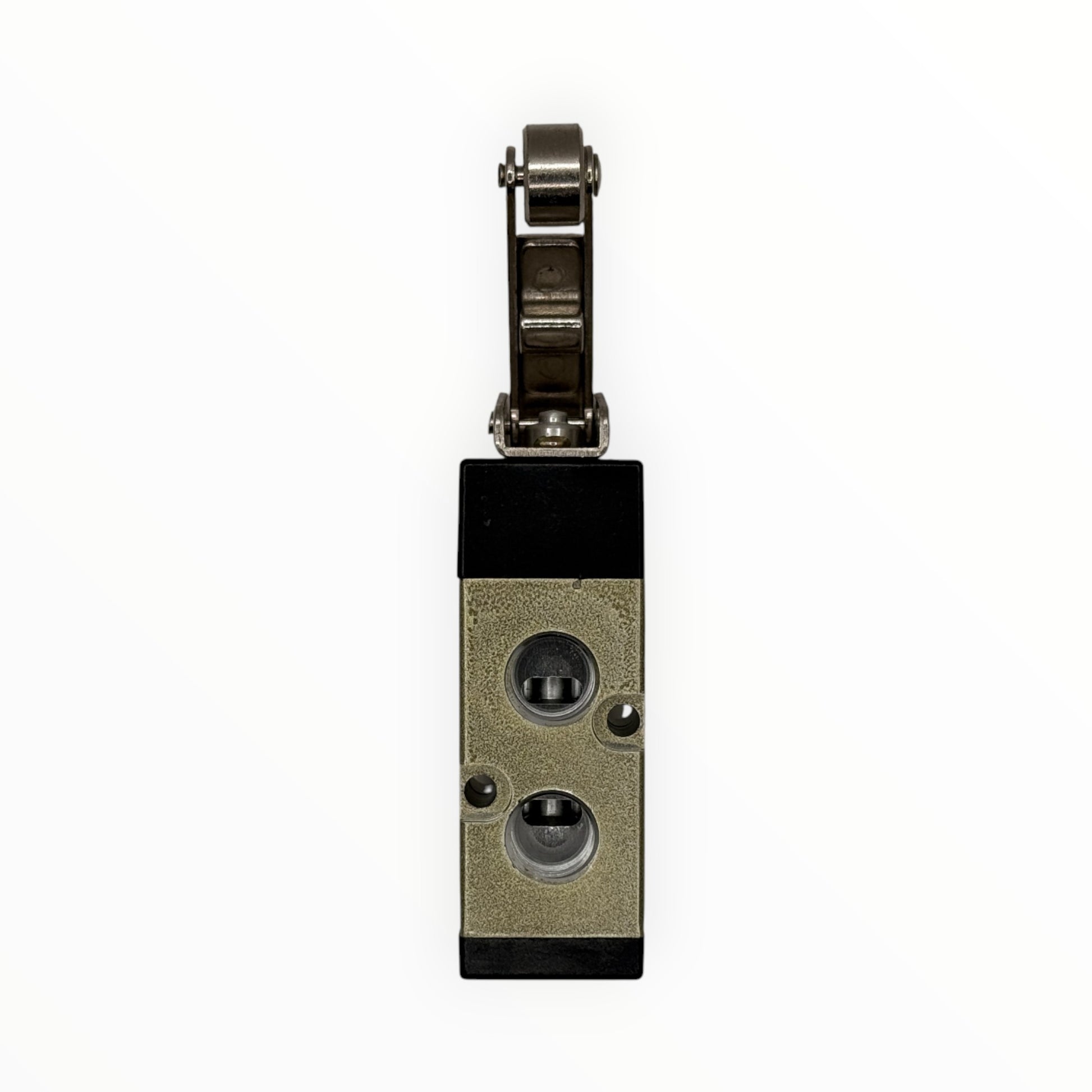

  • Válvula neumática 5/2 conexión 1/4" tipo final de carrera XCPC MSV86522R - vista 2

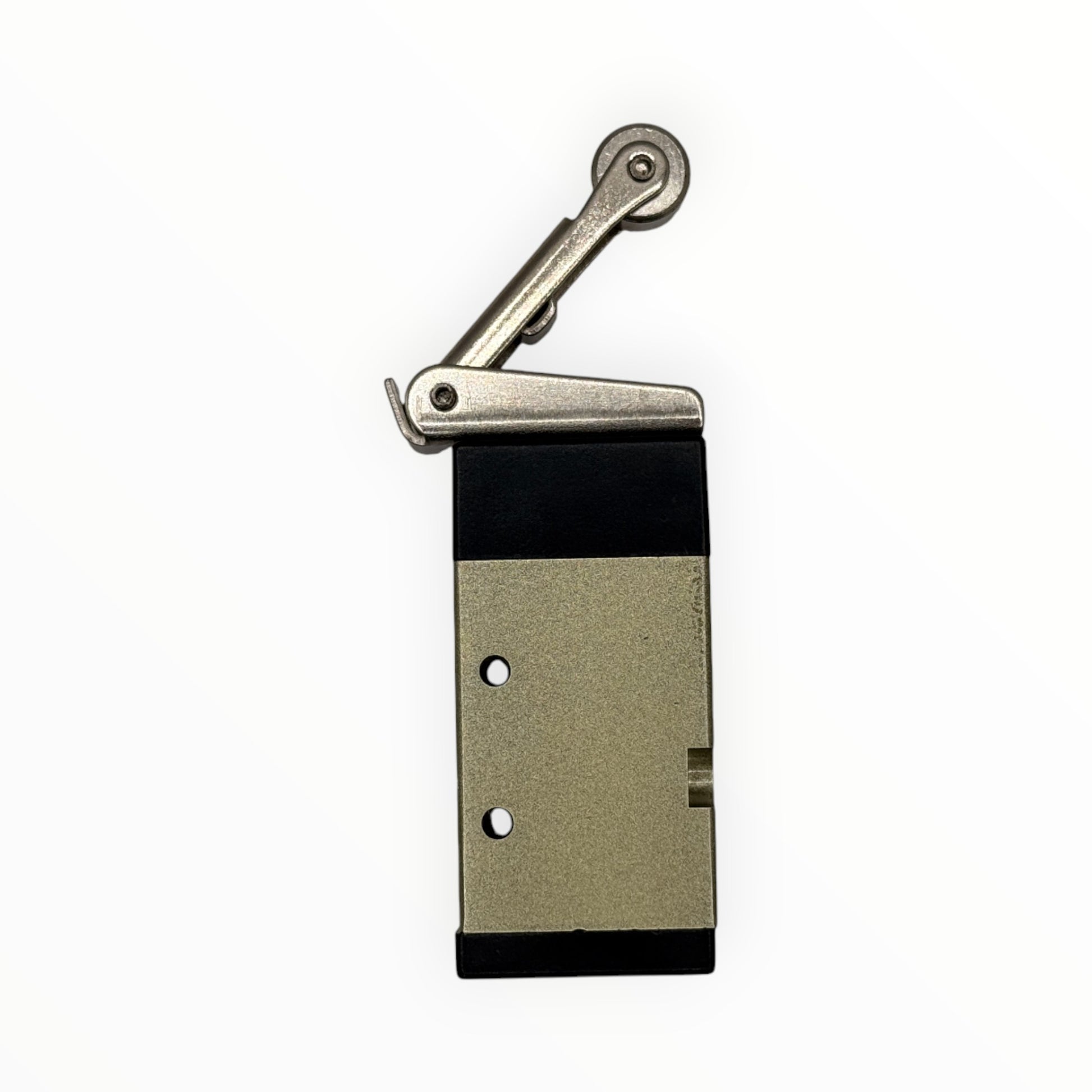

  • Válvula neumática 5/2 conexión 1/4" tipo final de carrera XCPC MSV86522R - vista 3

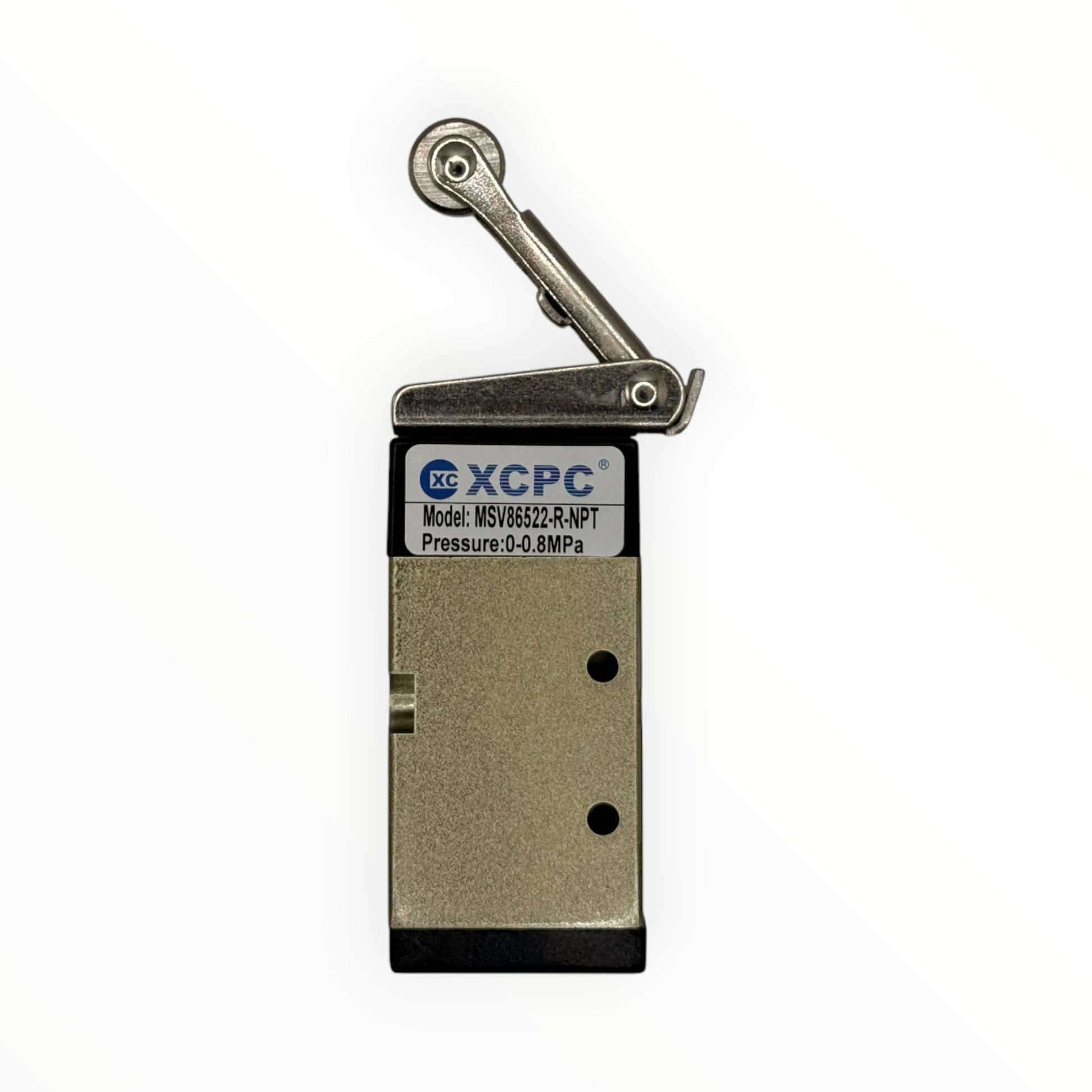

  • Válvula neumática 5/2 conexión 1/4" tipo final de carrera XCPC MSV86522R - vista 4
1 4
XCPCNeumática

Válvula neumática 5/2 conexión 1/4" tipo final de carrera

Válvula neumática 5/2 conexión 1/4" tipo final de carrera

SKU: XC 1111 · Modelo MSV86522R

Presión de trabajo0 a 0,8 MPa
Temperatura de trabajo0 °C a 60 °C
AccionamientoPalanca con rodillo
Conexiones de trabajo1/4" NPT
Área efectiva16 mm²
FluidoAire filtrado a 40 µm

Válvula neumática 5/2 de 1/4" con palanca y rodillo, de tipo final de carrera, modelo MSV86522R de XCPC (serie MSV de válvulas mecánicas). Tiene cuerpo compacto de 35 mm de ancho con dos agujeros de fijación, y conmuta con el accionamiento mecánico, sin electricidad. Sirve para mandar un cilindro de doble efecto en máquinas y tableros neumáticos.

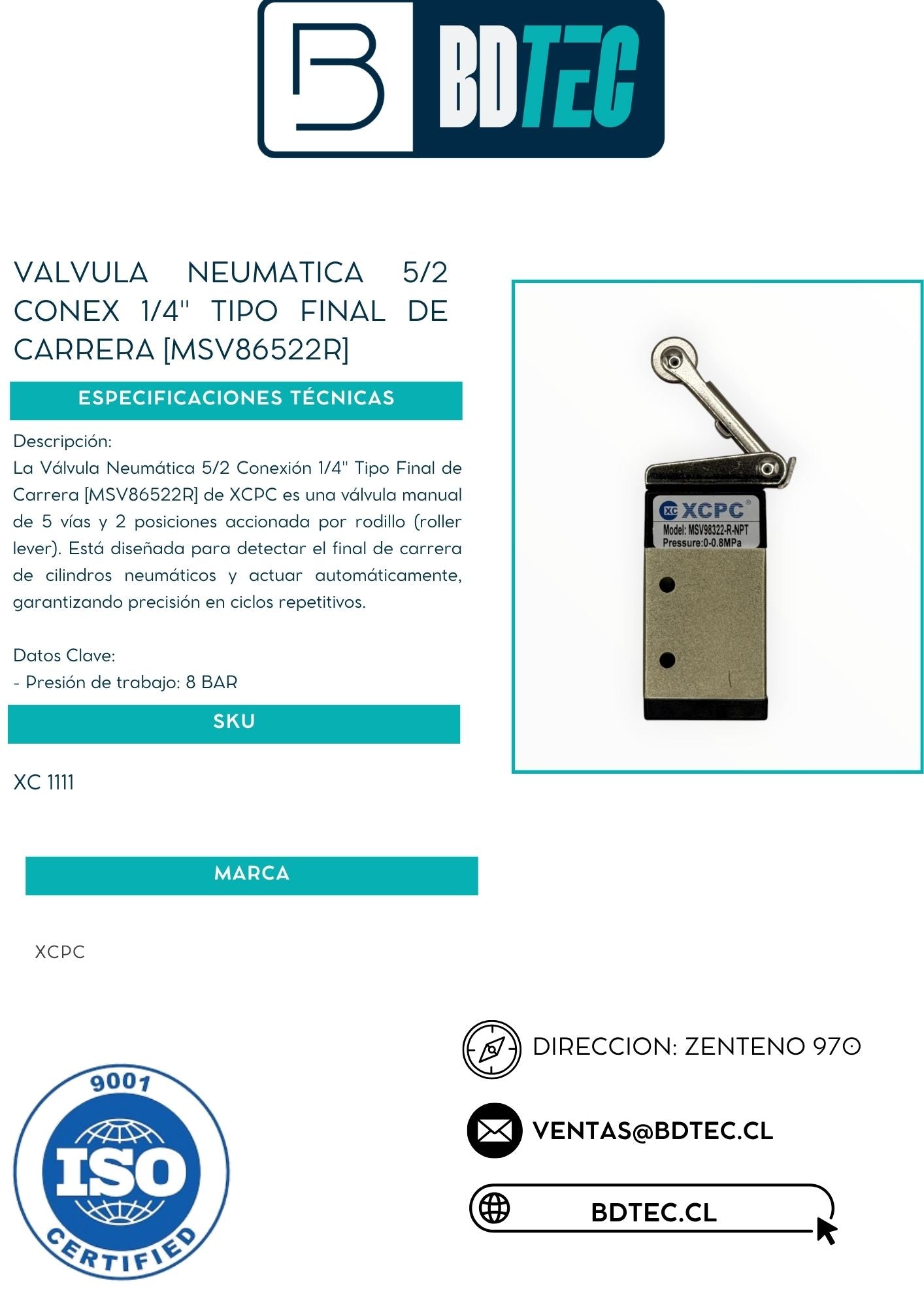

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloMSV86522R
Tipo5 vías, 2 posiciones (5/2)
AccionamientoPalanca con rodillo (R)
Conexiones de trabajo1/4" NPT
Área efectiva16 mm² (Cv 0,89)
Presión de trabajo0 a 0,8 MPa (0 a 8 bar)
Temperatura de trabajo0 °C a 60 °C
FluidoAire filtrado a 40 µm
Dimensiones35 x 26 mm de cuerpo, 107,5 mm de alto total
Fijación2 agujeros de Ø4,3 mm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Usa la 5/2 (MSV86522) para un cilindro de doble efecto: alimenta una cámara y descarga la otra. Para un cilindro de simple efecto, o para enviar una señal de pilotaje a una válvula 4A210-08, basta la 3/2 (MSV98322). El rodillo es para que la propia máquina accione la válvula: una leva o el vástago de un cilindro la pisa al llegar a su posición. La serie trae cuatro accionamientos con el mismo cuerpo: selector, final de carrera con rodillo, botón saliente y botón hongo.
