XCPCSerie XADV, tipo 200 · Neumática

Drenaje para filtro serie 200

Drenaje para filtro serie 200

SKU: XC 1523 · Modelo XADV-200-G10

Presión de trabajo0,15 a 1,00 MPa
Principio de drenajePor nivel
FluidoAire comprimido
Temperatura ambiente y del fluido5 a 60 °C
Salida de descarga1/8"

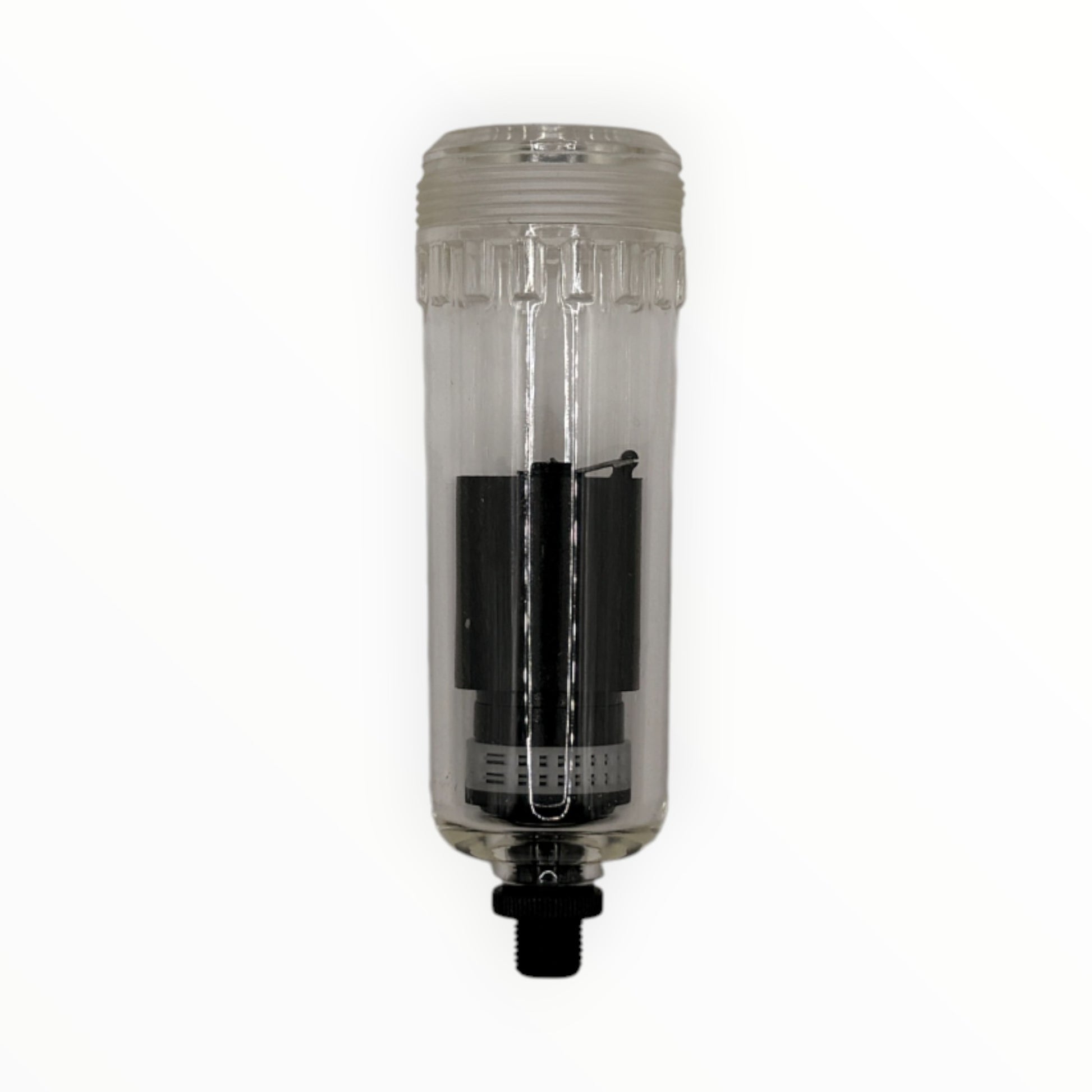

Drenaje automático de XCPC modelo XADV-200-G10, de la serie XADV, para instalar en el fondo del vaso de filtros y filtros-reguladores de aire comprimido. Descarga de forma automática el agua condensada que se acumula en el vaso, sin que el operador tenga que purgarlo a mano, y también permite el drenaje manual. Es de tipo por nivel (G) y el número 10 del código indica que calza en un vaso con orificio inferior de 10 mm de diámetro interior. Se instala en posición vertical, con la salida de descarga hacia abajo.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXADV-200-G10
TipoDrenaje automático para vaso de filtro
SerieXADV, tipo 200
Principio de drenajePor nivel (G)
Orificio del vaso10 mm de diámetro interior (número 10 del código)
FluidoAire comprimido
Presión de trabajo0,15 a 1,00 MPa (1,5 a 10 bar)
Temperatura ambiente y del fluido5 a 60 °C
FuncionesDrenaje automático, cierre de aire y drenaje manual
MontajeVertical, con la salida de descarga hacia abajo
Salida de descarga1/8"
Dimensiones24,5 mm de diámetro x 66 mm de alto

Importante: requiere al menos 0,15 MPa (1,5 bar) en la línea para operar dentro de su rango; con presiones menores no está especificado.

¿Cómo elegir?

Antes de comprar, mida el orificio inferior del vaso donde va el drenaje: el XADV-200-G10 corresponde a un vaso con agujero de 10 mm de diámetro interior. El número del código cambia según ese diámetro (10, 12, 14 o 16 mm), así que un vaso con otra medida necesita otra versión. Si se requiere un drenaje de flotador, revise el XADV-400.
