XCPCNeumática

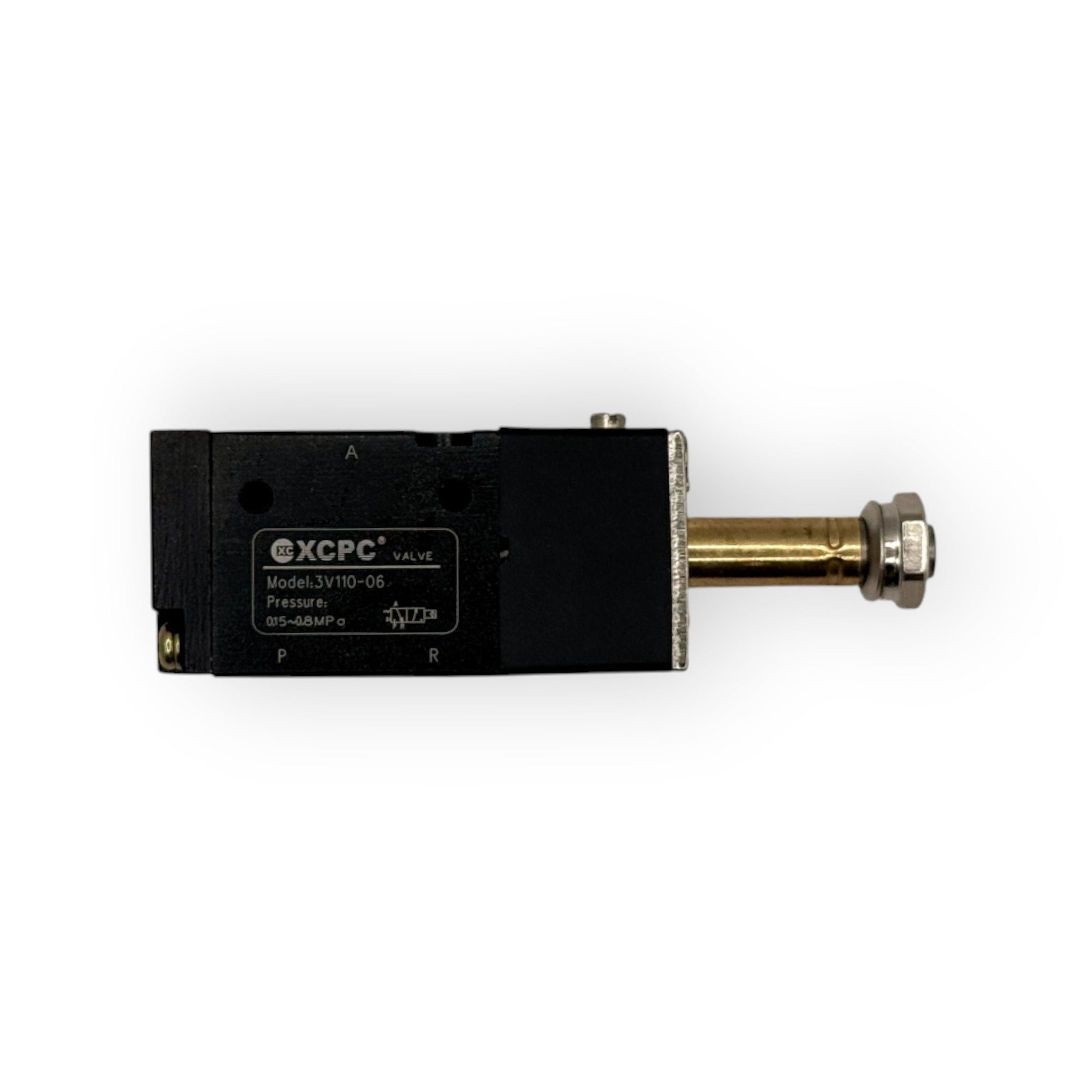

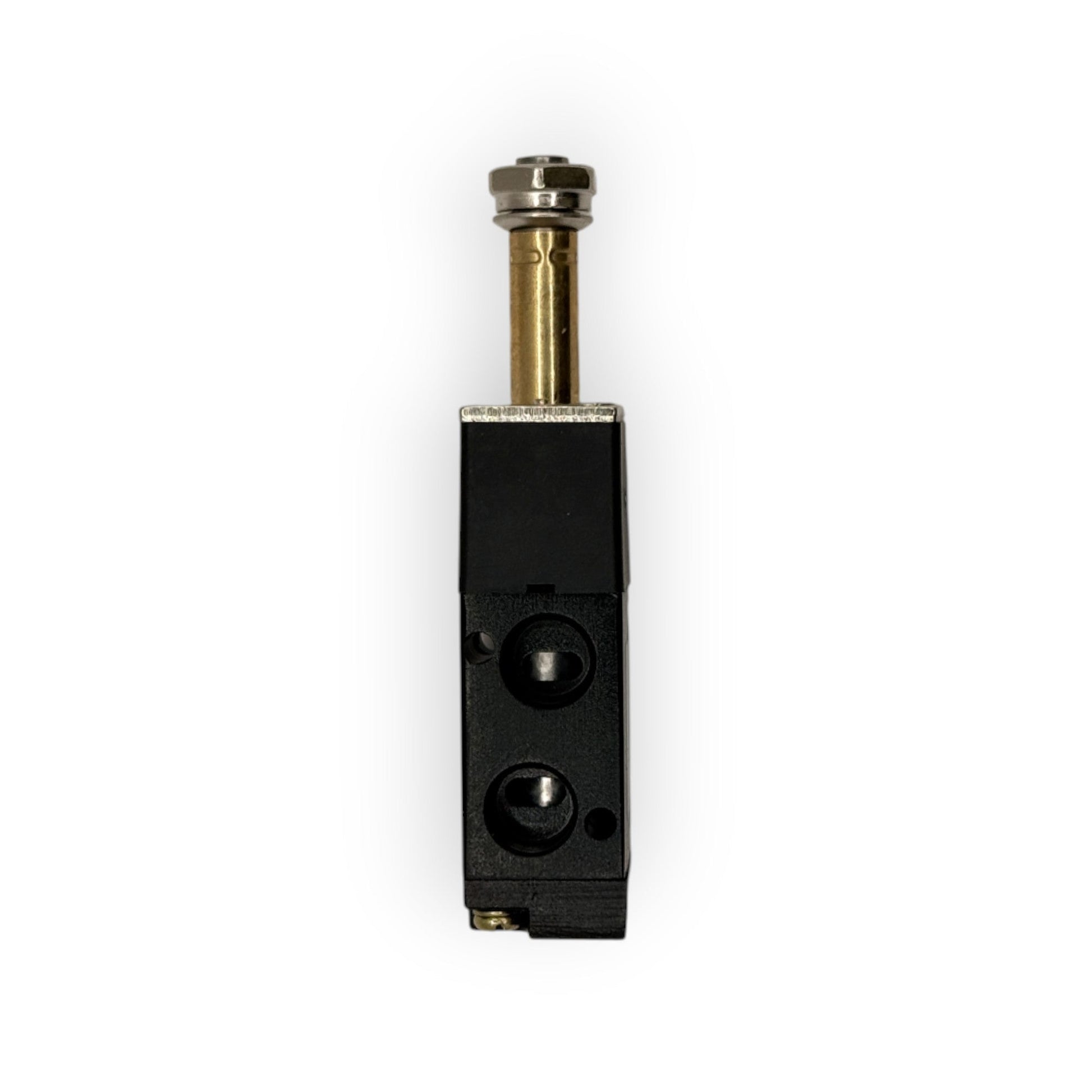

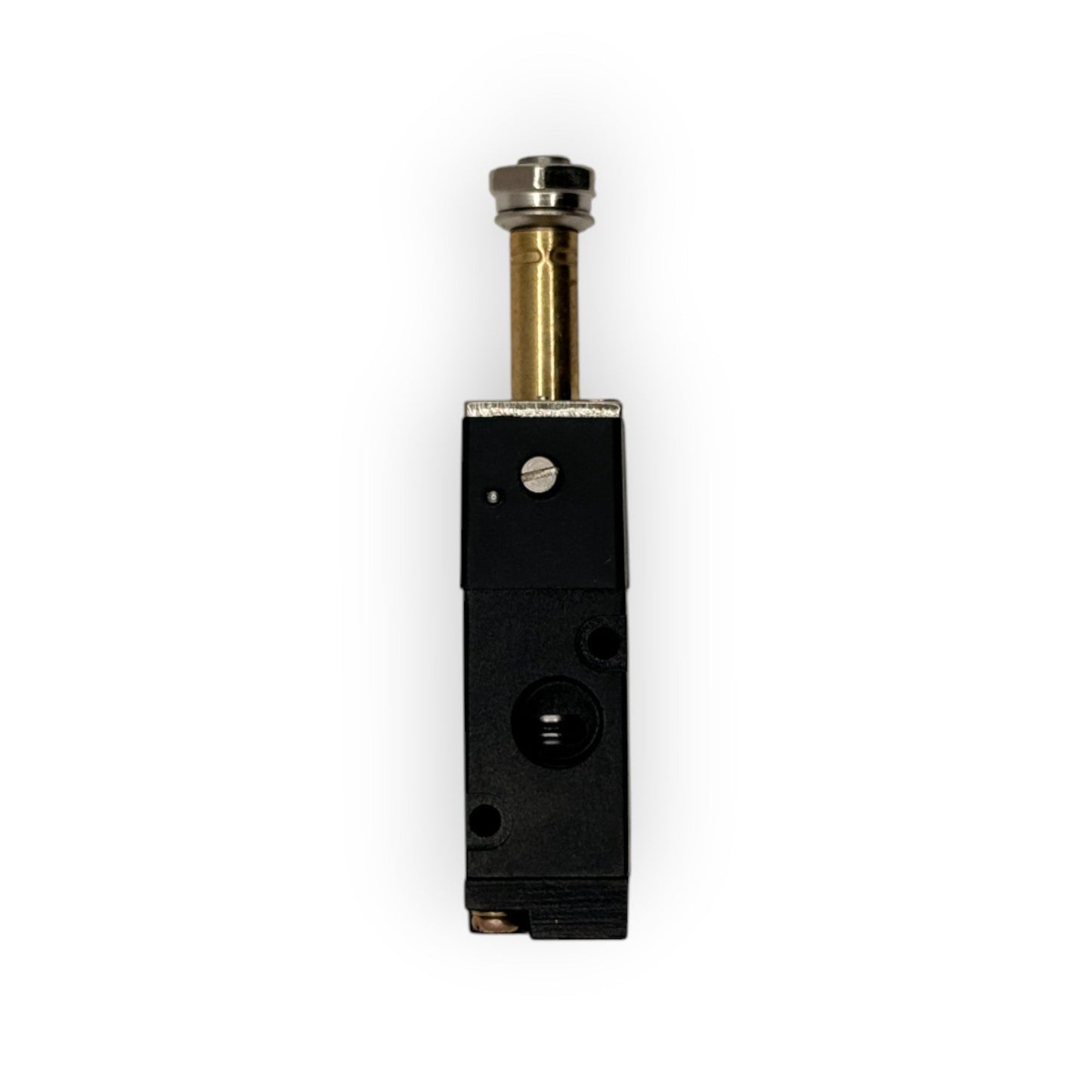

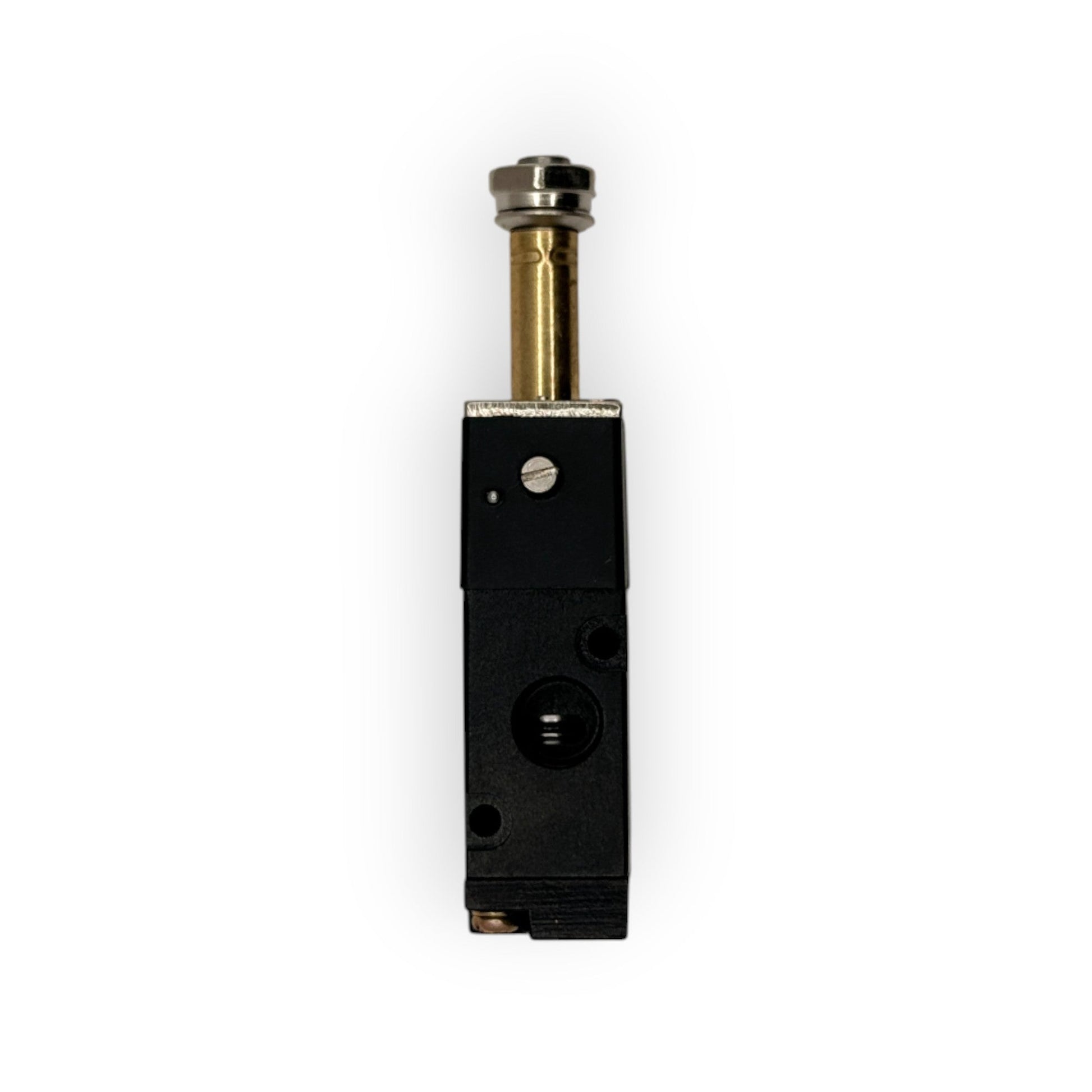

Electroválvula 3/2 conexión 1/8" NO

Electroválvula 3/2 conexión 1/8" NO

SKU: XC 1120 · Modelo 3V110-06-NO-DC24V

BobinaSerie 110
Presión de trabajo1,5 a 8 bar
Temperatura de trabajo5 °C a 50 °C
RetornoPor resorte
Área efectiva12 mm²
AccionamientoPilotado interno

Electroválvula 3/2 de 1/8" serie 100 de XCPC, normalmente abierta (NO), simple solenoide con retorno por resorte. Sin señal, el aire pasa de la entrada a la salida; al energizar la bobina se corta el paso y la salida descarga a escape. Es una válvula compacta para cilindros de simple efecto chicos, soplado o pilotaje de otras válvulas. Área efectiva de 12 mm² (Cv 0,67), accionamiento pilotado interno.

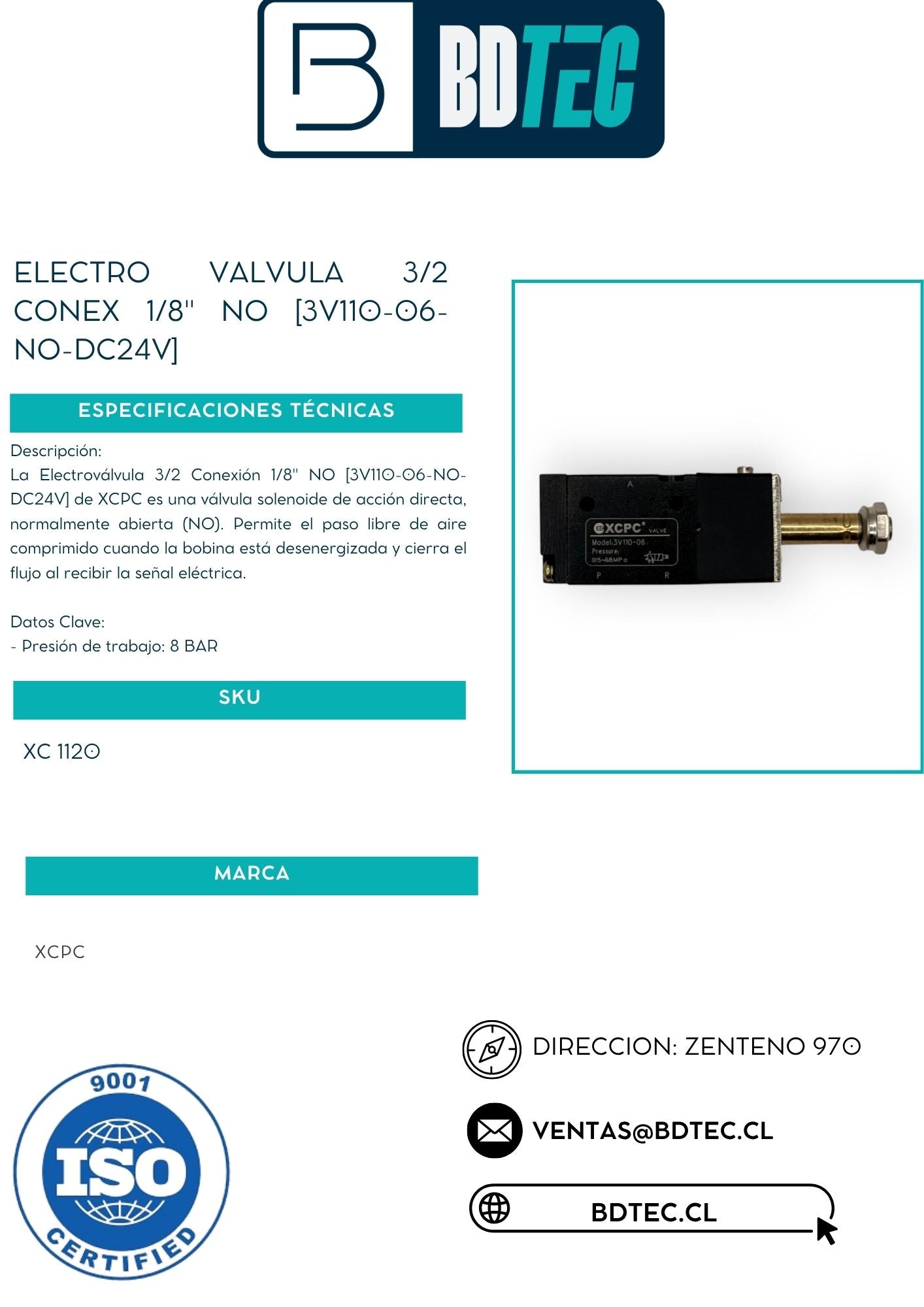

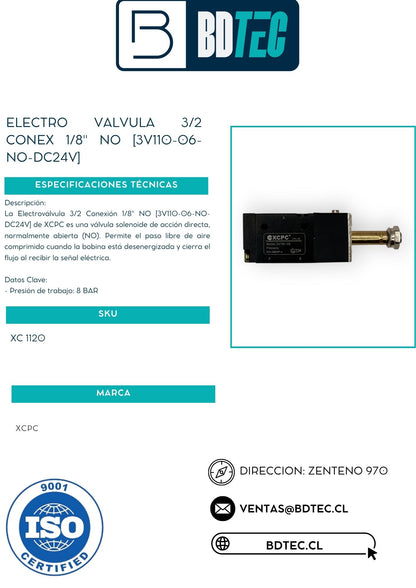

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo3V110-06-NO-DC24V
TipoElectroválvula 3 vías, 2 posiciones, normalmente abierta (NO)
RetornoPor resorte
ConexionesEntrada, salida y escape 1/8" NPT
Área efectiva12 mm² (Cv 0,67)
AccionamientoPilotado interno
FluidoAire filtrado a 40 µm
Presión de trabajo1,5 a 8 bar (0,15 a 0,8 MPa)
Presión máxima de prueba12 bar (1,2 MPa)
Temperatura de trabajo5 °C a 50 °C
Tolerancia de voltaje±10 %
Protección de bobinaClase F, IP65
Frecuencia máxima5 ciclos por segundo
Tiempo mínimo de excitación0,05 s
BobinaSerie 110 (voltaje 24 VDC en el código)

Importante: la bobina se vende por separado; esta válvula usa la bobina serie 110, no la 210 de la serie 200.

¿Cómo elegir?

Elige NC cuando el aire debe quedar cortado si falla la energía (lo más común por seguridad) y NO cuando la salida debe quedar con aire en reposo, por ejemplo un soplado permanente que solo se corta con señal. Si necesitas el otro estado, está la versión NC. Como es pilotada, necesita al menos 1,5 bar para conmutar. Instala un filtro regulador antes: la válvula requiere aire filtrado a 40 µm.
