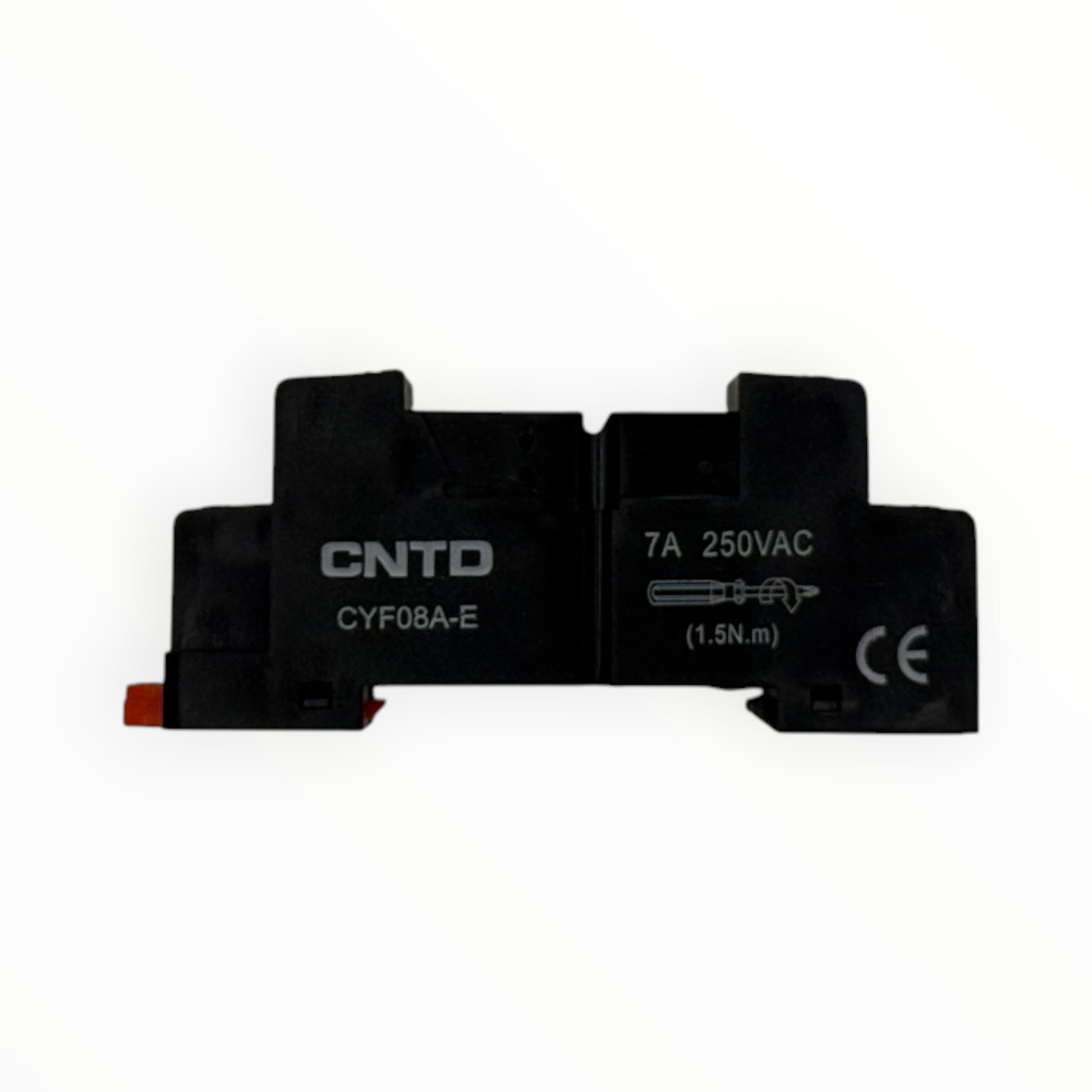

• Base para relé 8 pines 10 A CNTD CYF08A-E
  • Base para relé 8 pines 10 A CNTD CYF08A-E - vista 2

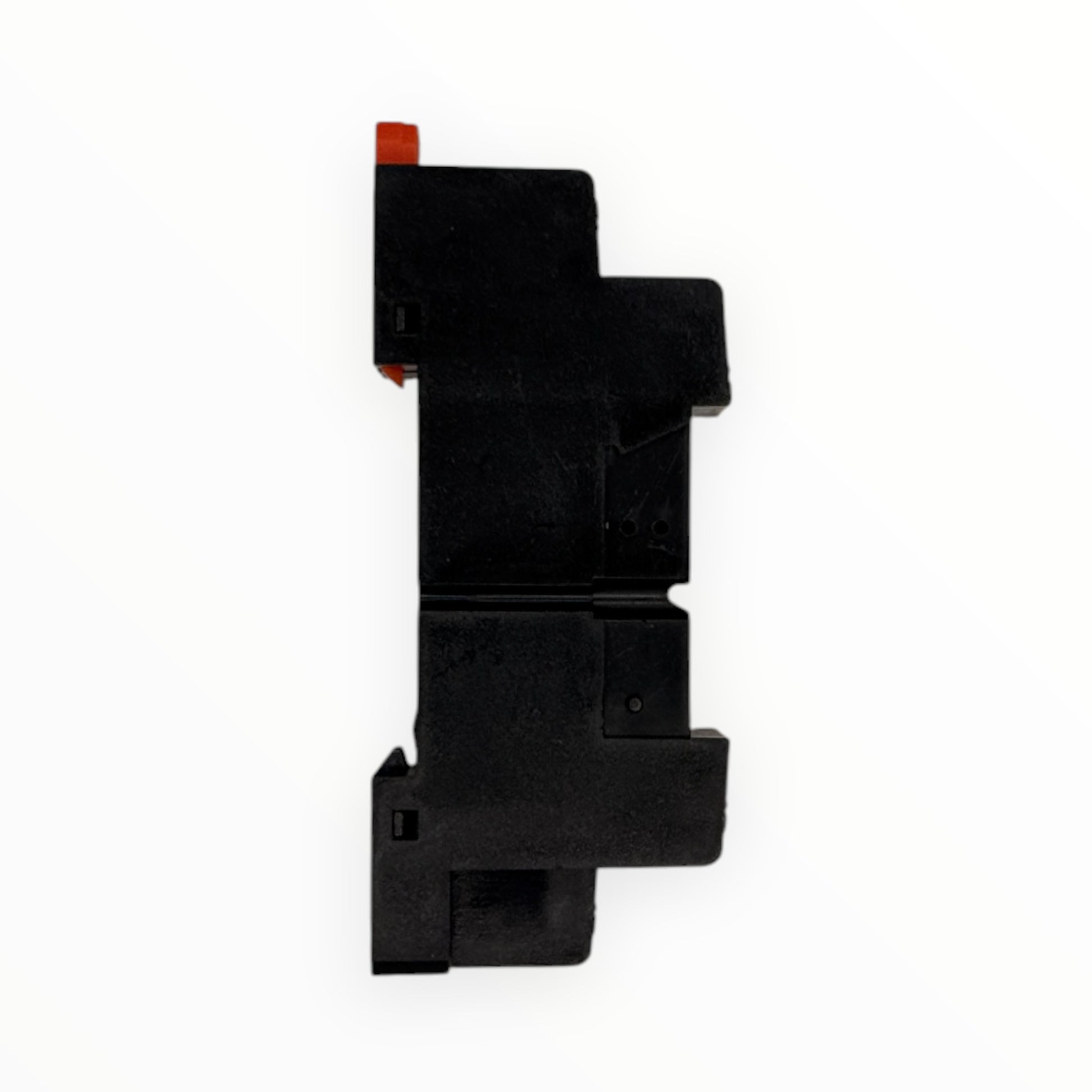

  • Base para relé 8 pines 10 A CNTD CYF08A-E - vista 3
  • Base para relé 8 pines 10 A CNTD CYF08A-E - vista 4

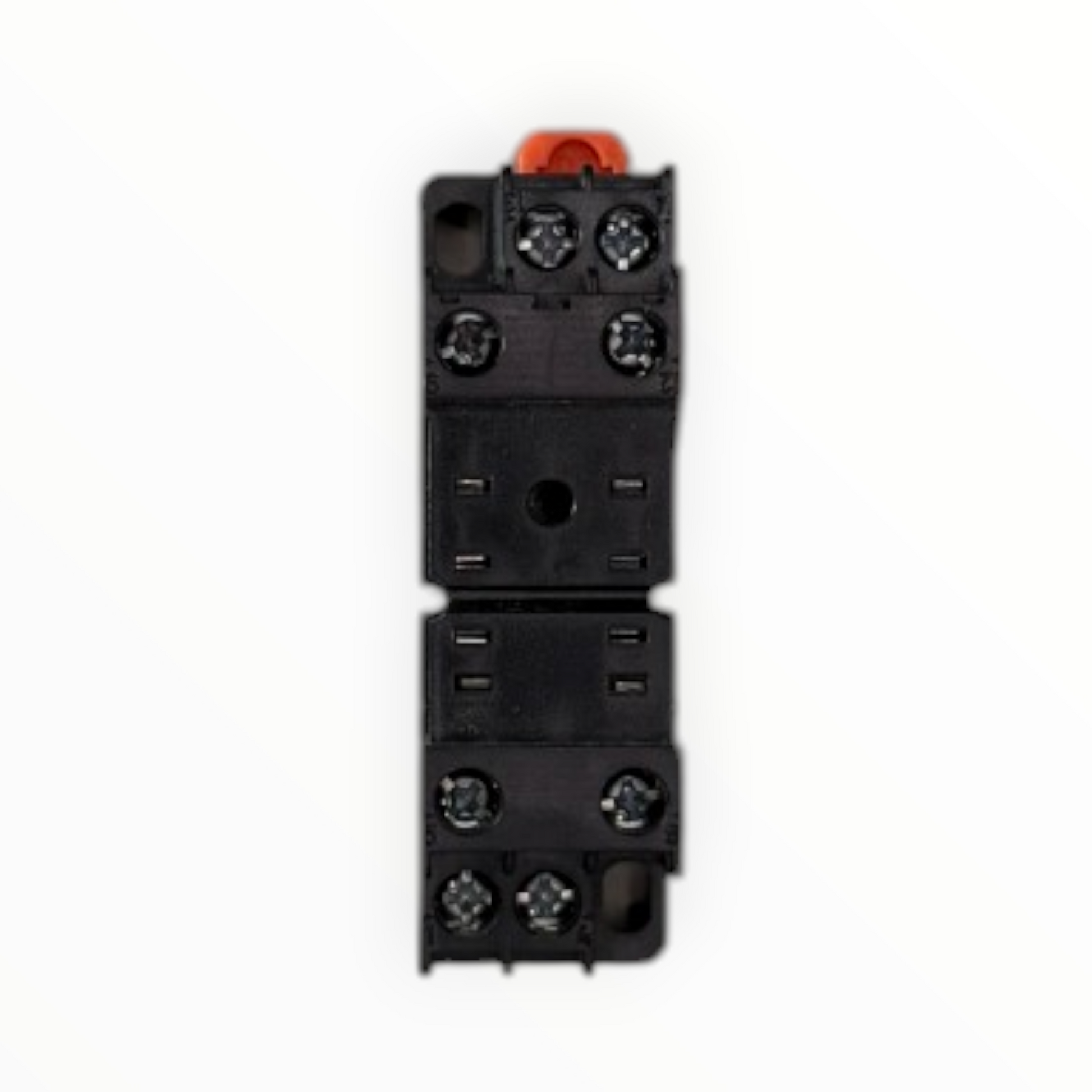

  • Base para relé 8 pines 10 A CNTD CYF08A-E - vista 5
1 5
CNTDElectrónica

Base para relé 8 pines 10 A

Base para relé 8 pines 10 A

SKU: CN 1025 · Modelo CYF08A-E

Pines8
Capacidad7 A / 250 VAC

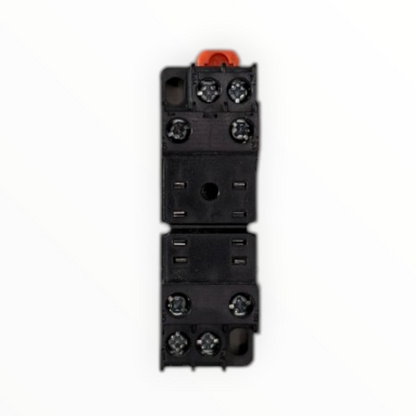

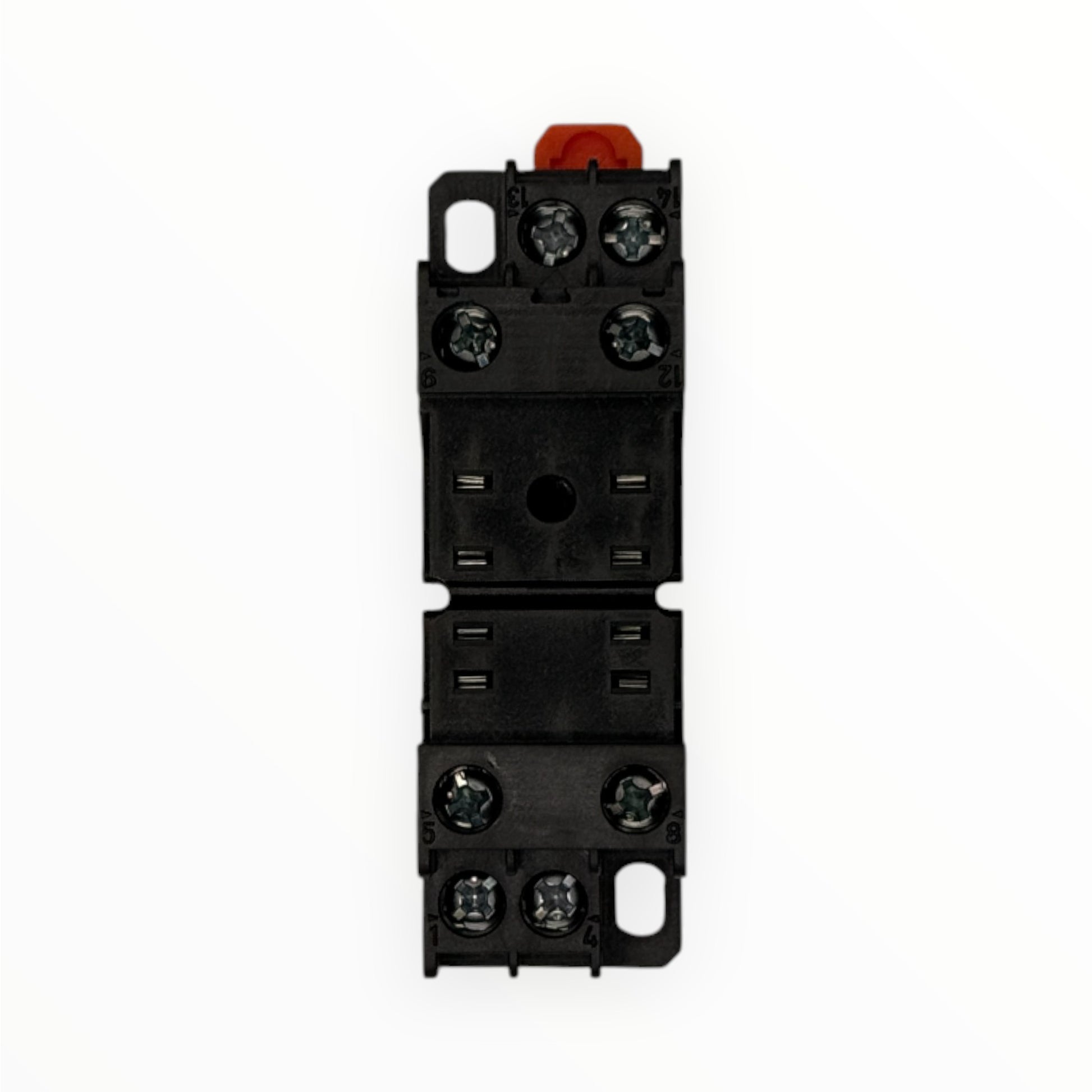

Bornes8 de tornillo, numerados
Torque de apriete1,5 N·m

Base para relé de 8 pines modelo CYF08A-E de CNTD, para los mini relés CKE-2CS de 2 polos (5 A). Tiene 8 bornes de tornillo numerados y se monta en riel DIN, así el cableado del tablero queda fijo en la base y el relé se enchufa o se reemplaza sin soltar cables. Soporta 7 A / 250 VAC y usa un torque de apriete de 1,5 N·m para los tornillos de los bornes.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloCYF08A-E
TipoBase (zócalo) para mini relé enchufable
Pines8
Capacidad7 A / 250 VAC
Bornes8 de tornillo, numerados
Torque de apriete1,5 N·m

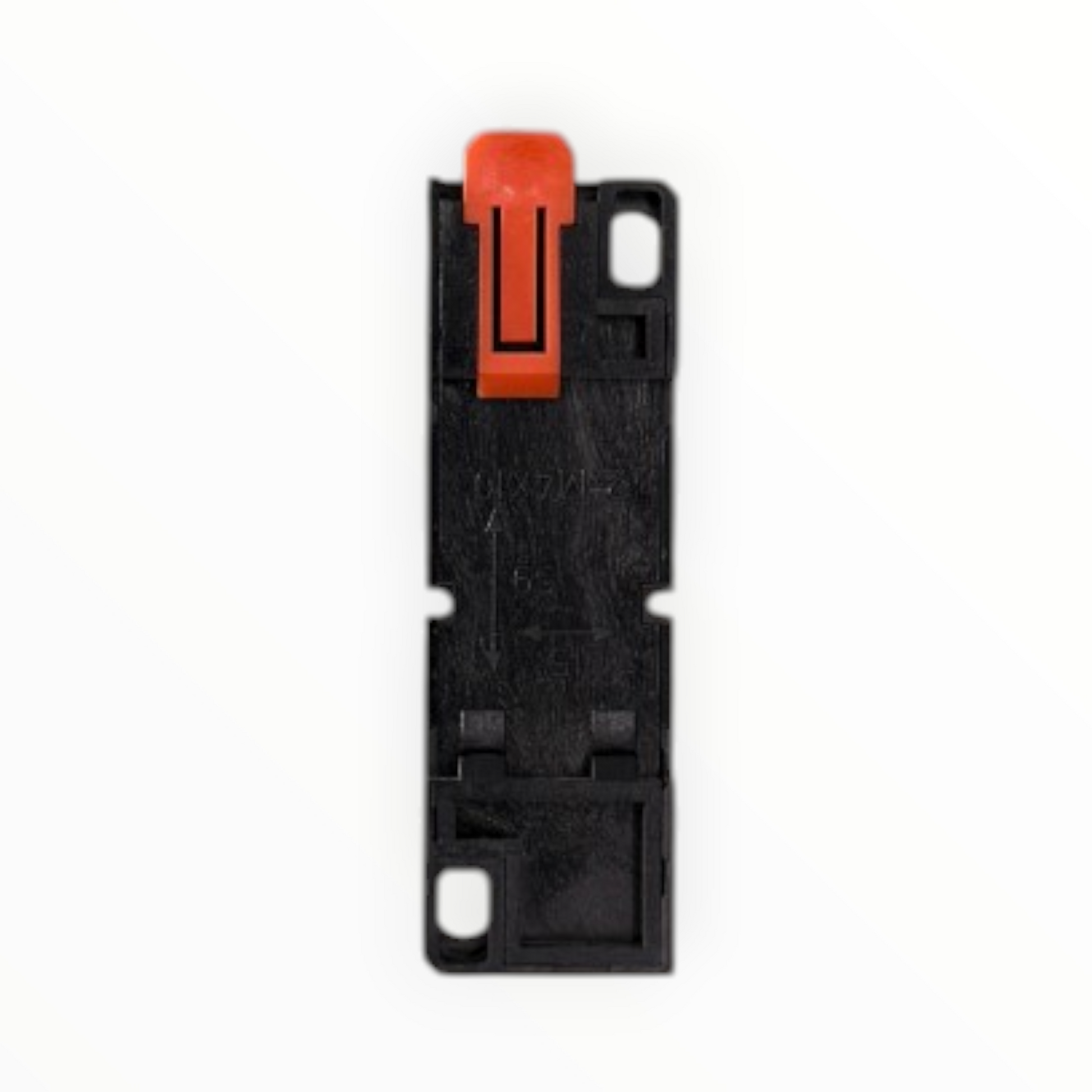

MontajeRiel DIN, con traba de liberación naranja
Relés compatiblesmini relés CKE-2CS de 2 polos (5 A)
CertificaciónCE

Importante: los relés CKL-2CS de 10 A tienen pines más anchos y no calzan en esta base; para ellos usa la base CTF08A-E.

¿Cómo elegir?

La base se elige según el relé: CYF08A-E para los CKE-2CS (2 polos, pines delgados, 5 A), CTF08A-E para los CKL-2CS (2 polos, pines anchos, 10 A) y CYF14A-E para los relés de 4 polos y 14 pines. Verifica que la corriente de la carga no supere la capacidad de la base ni la del relé. La base no define el voltaje: el voltaje de mando lo fija la bobina del relé que enchufes, así que la misma base sirve para versiones AC y DC de la misma serie.
