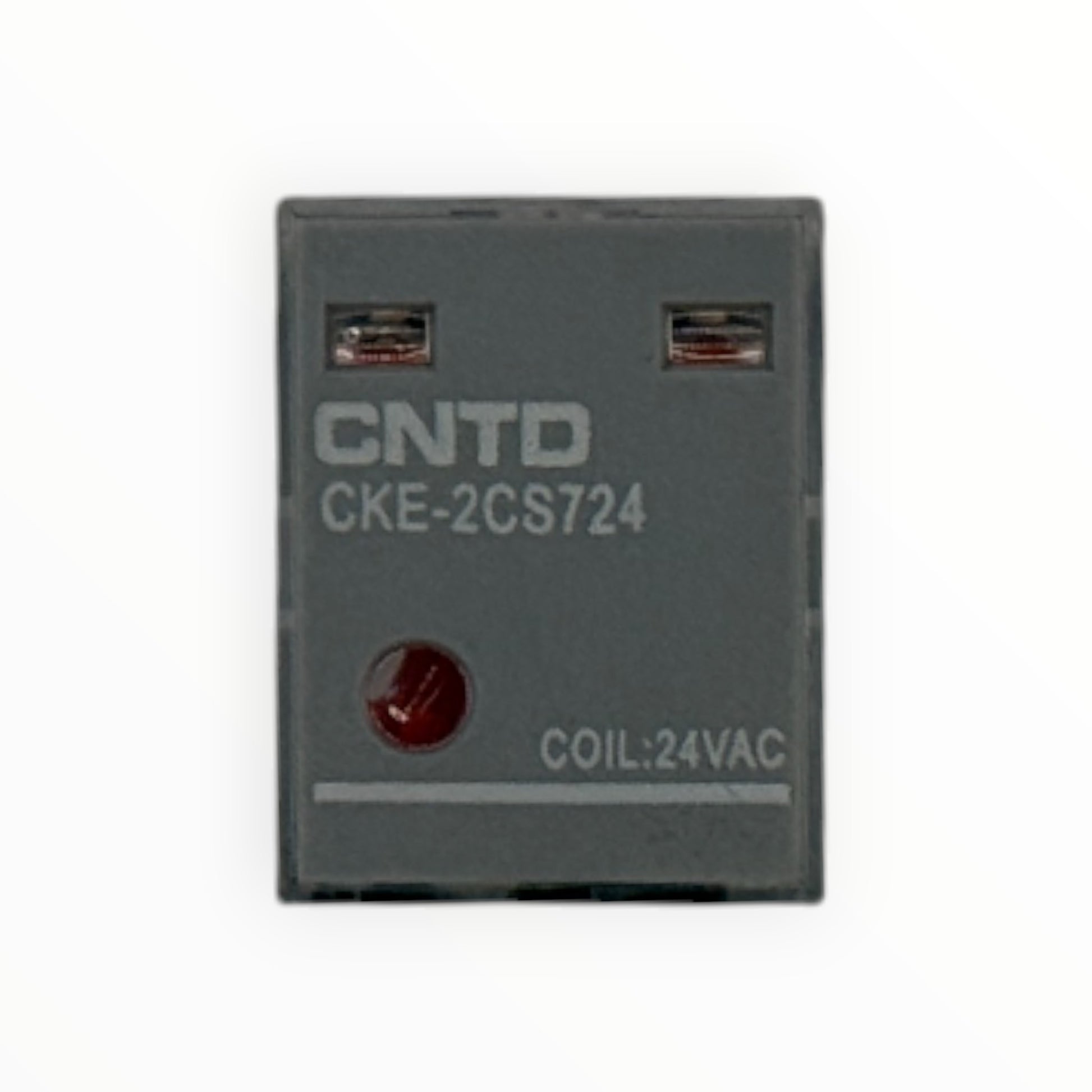

Mini rele 8pines 24vac 5a [CKE-2CS724 24VAC]

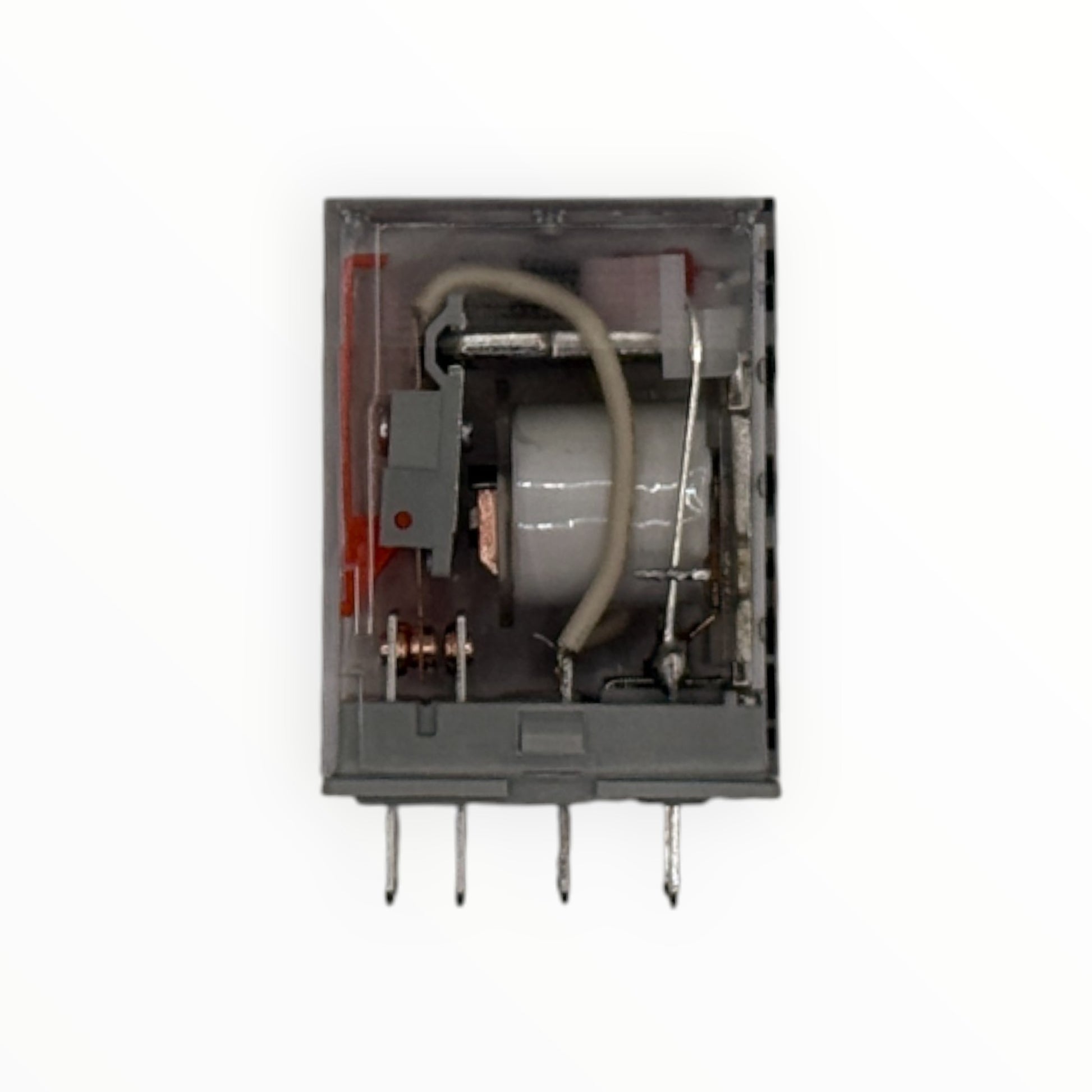

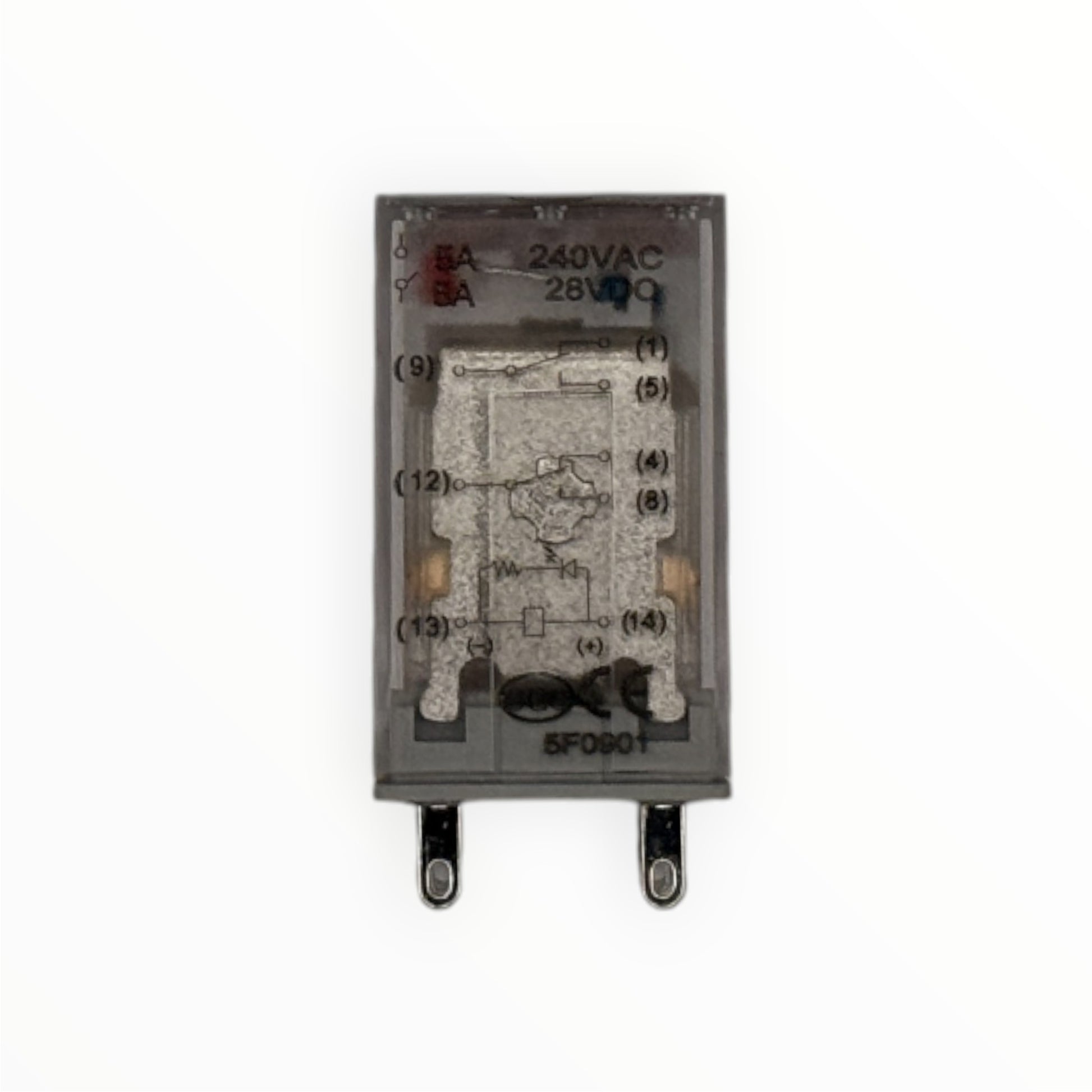

Mini relé de propósito general de la serie CKE (fabricado por CNTD Electric Technology Co., Ltd.). Configuración de 4 contactos de cambio (4PDT / 4C), bobina de 220 VAC y capacidad de conmutación de 3 A resistiva (para configuración 4C). Diseño compacto con indicador mecánico bidireccional y ventana visible para estado de contactos. Uso común en automatización industrial, PLC, tableros de control, máquinas CNC, sistemas de iluminación y aplicaciones de conmutación de cargas medias en entornos con bobina de voltaje AC.

Características Principales

• Modelo CKE-4CS730 220VAC
• Tipo de relé Mini relé electromagnético de propósito general (4 polos / 4C / 4PDT)
• Bobina Voltaje nominal 220 VAC (corriente alterna)
• Consumo de bobina Aprox. 1.2–2 VA (típico para serie CKE AC)
• Configuración de contactos 4C (4 x cambio / 4 form C) – 4NO + 4NC (o combinaciones según conexión)
• Capacidad de conmutación (ratings típicos) Resistivo (no inductivo / BE): 3 A / 250 VAC – 3 A / 30 VDC (para 4C) Motor: Aprox. 1/6 HP (según norma) Inductivo: Menor capacidad (consultar curva de derating)
• Voltaje máximo de contactos 250 VAC / 30 VDC (según carga)
• Corriente máxima (Ith) 3 A (para configuración 4C)
• Tensión de aislamiento Alta (típico >2000 VAC entre bobina y contactos)
• Tiempo de operación Aprox. 10–20 ms (pull-in y drop-out)
• Vida mecánica 10.000.000 operaciones (sin carga)
• Vida eléctrica 100.000–500.000 operaciones (a carga nominal)
• Indicadores Indicador mecánico bidireccional visible + ventana para estado de contactos (algunas versiones con LED opcional)
• Grado de protección IP40 (carcasa estándar, no sellado completo)
• Materiales Carcasa de plástico resistente, contactos de plata o aleación AgNi
• Temperatura de operación -40 °C ~ +70 °C (típico para serie)

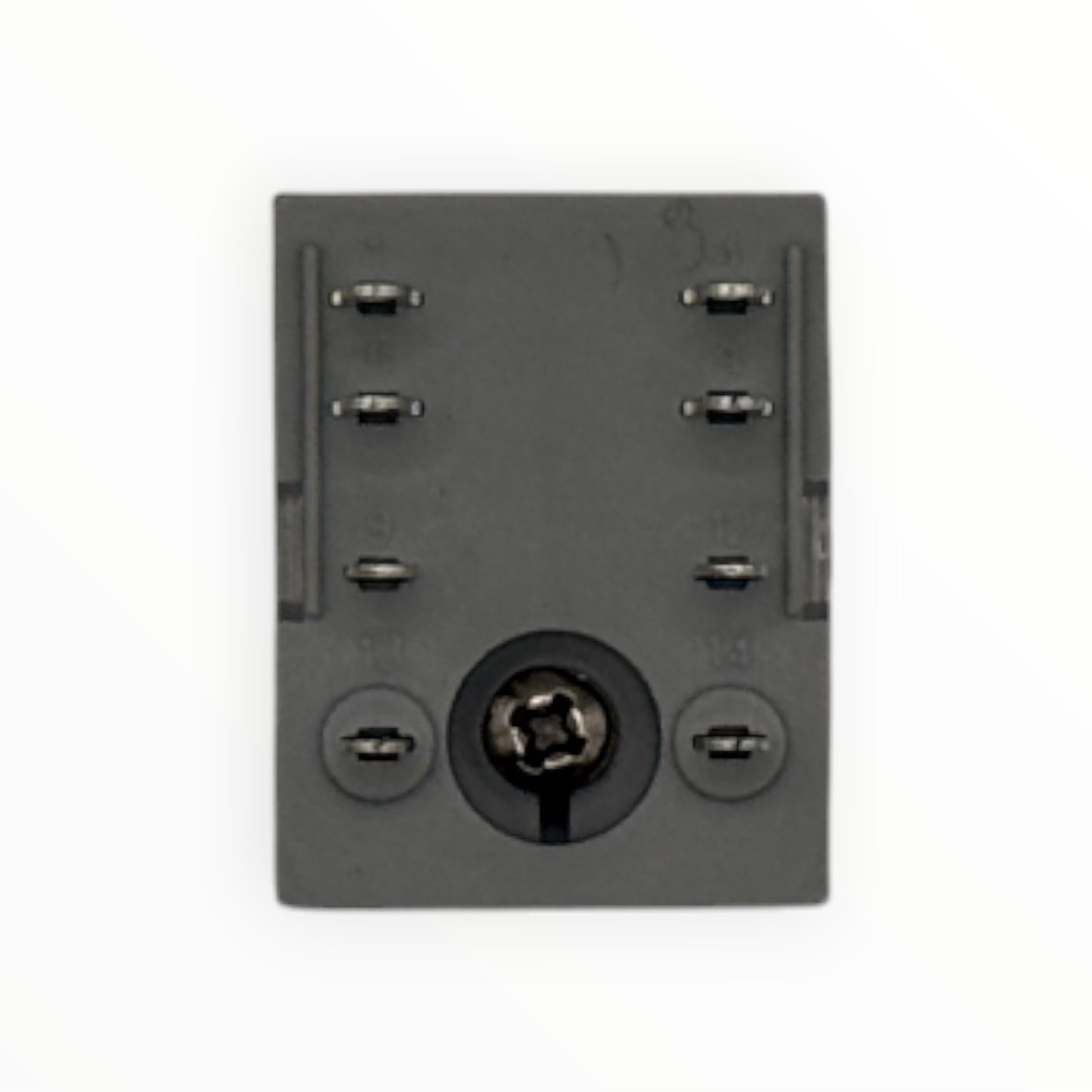

• Montaje Socket de 14 pines (base DIN 35 mm opcional, compatible con bases estándar tipo PYF14 o similar)
• Dimensiones aproximadas 27 × 36 × 21 mm (cuerpo del relé, sin socket)
• Aplicaciones típicas Control de PLC, tableros eléctricos, automatización, conmutación de cargas en máquinas industriales, sistemas de alarma y control de motores pequeños.
