Botón selector 2 posiciones 22 mm

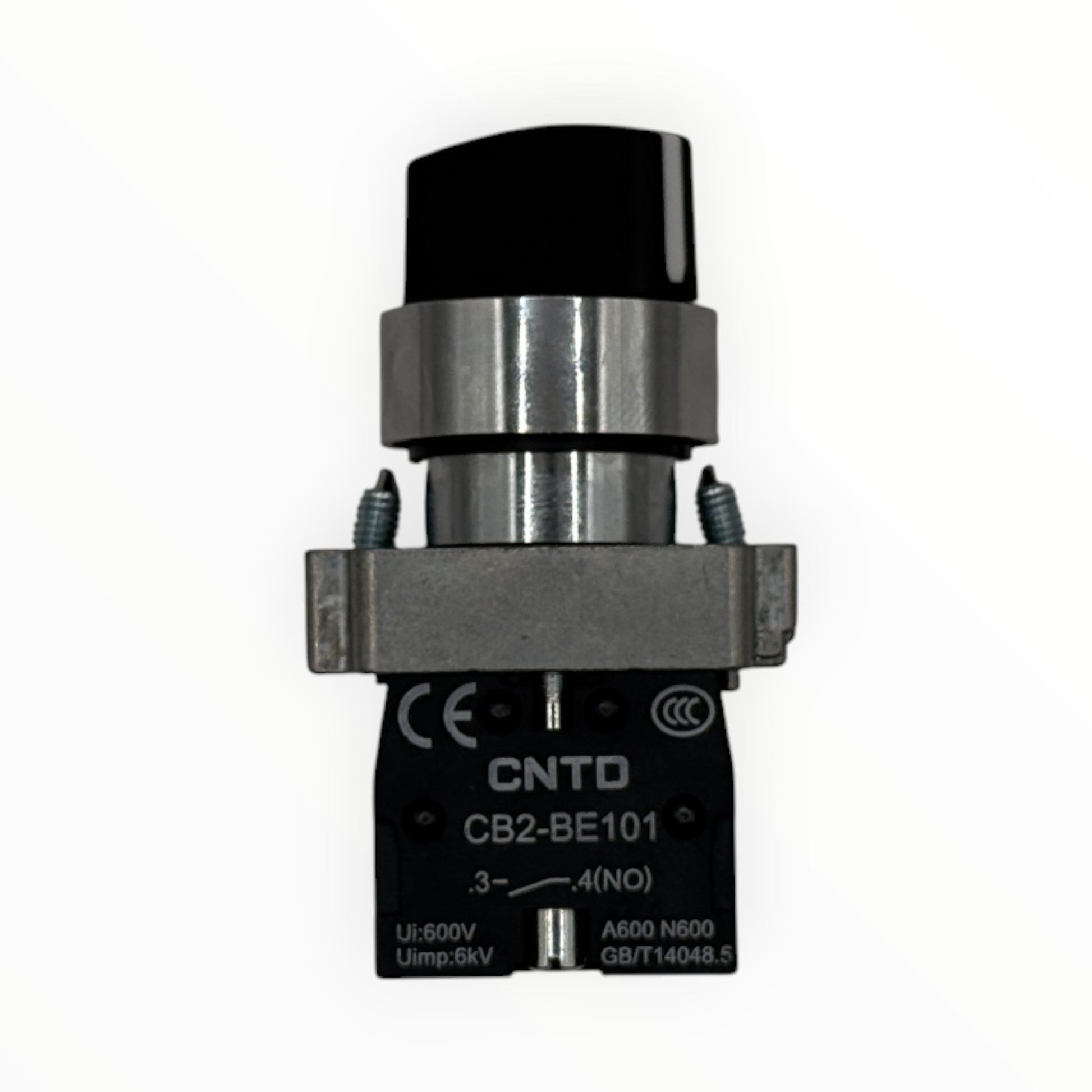

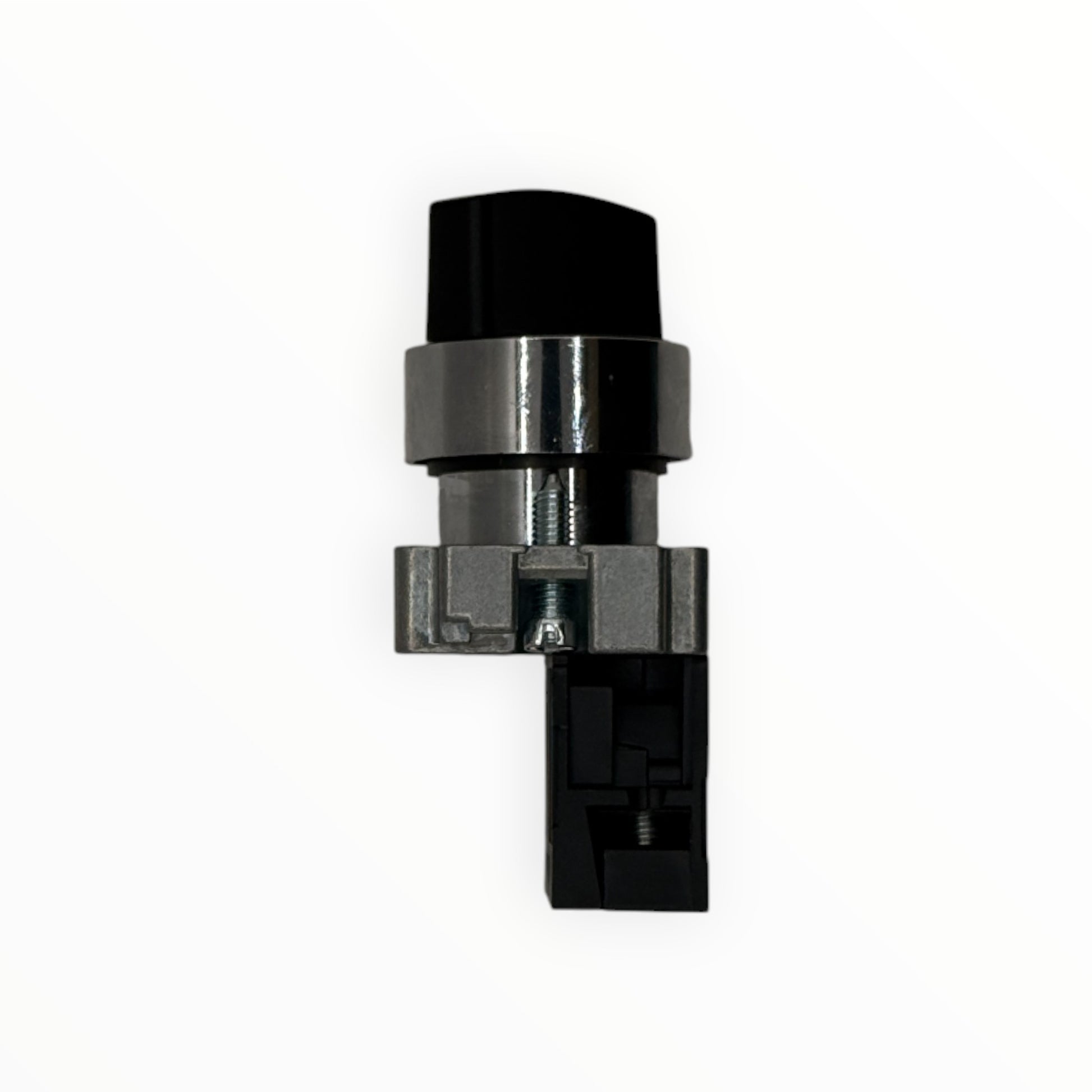

Botón selector de 2 posiciones de 22 mm, modelo CB2-BD21 de CNTD. Es un selector de manilla corta que se mantiene en la posición elegida y trae un bloque de contacto NA CB2-BE101: en una posición el contacto queda cerrado y en la otra abierto. Tiene base metálica y manilla negra con franja blanca que indica la posición. Se usa para elegir modos como encendido y apagado, manual y automático, o local y remoto en tableros y botoneras.

Características y ficha técnica

• Modelo: CB2-BD21
• Serie: CB2, base metálica de 22 mm. También se conoce como serie CXB2 (mismo código de pedido)
• Tipo: Selector de 2 posiciones con enclavamiento, se mantiene en cada posición (código D2)

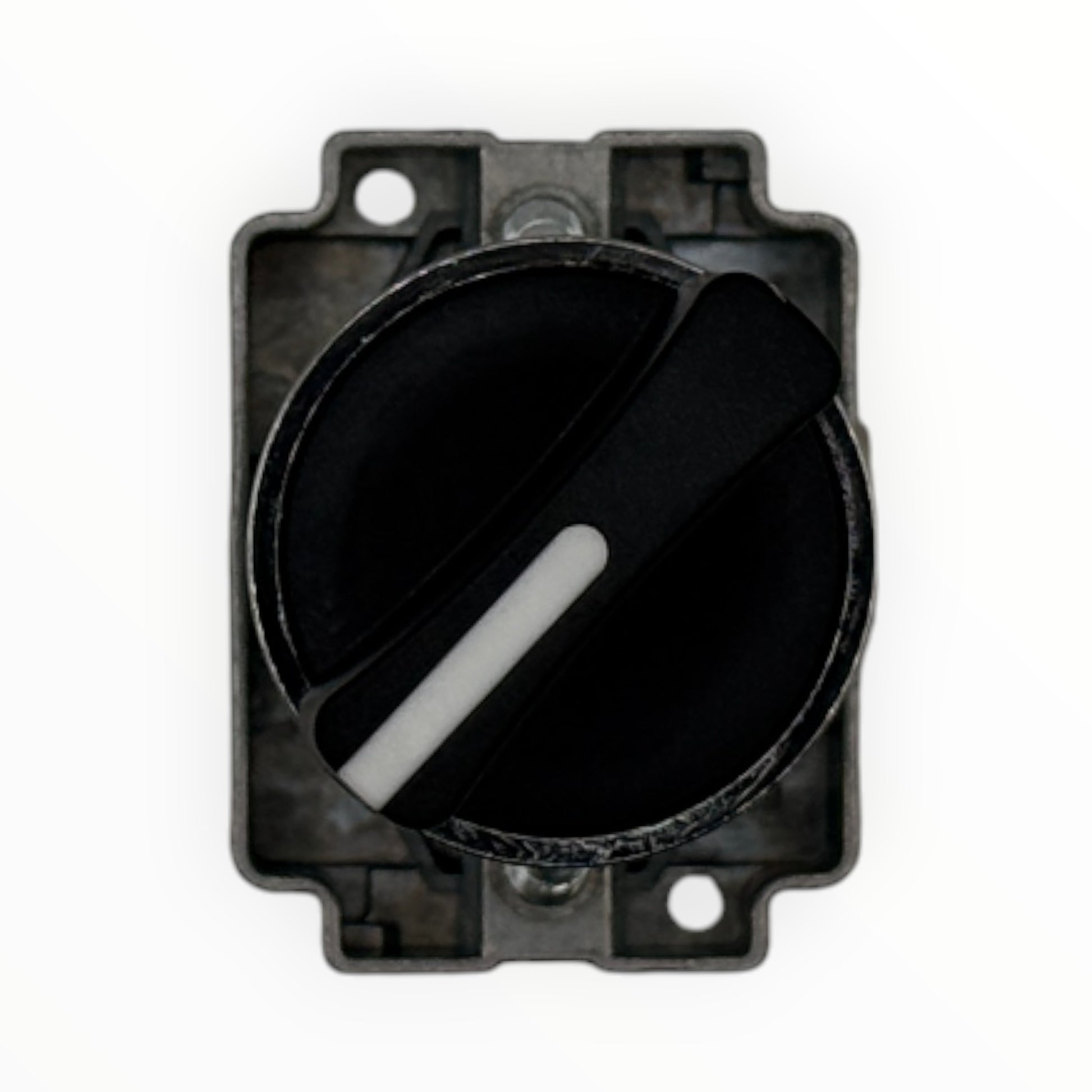

• Manilla: Corta, negra con franja blanca

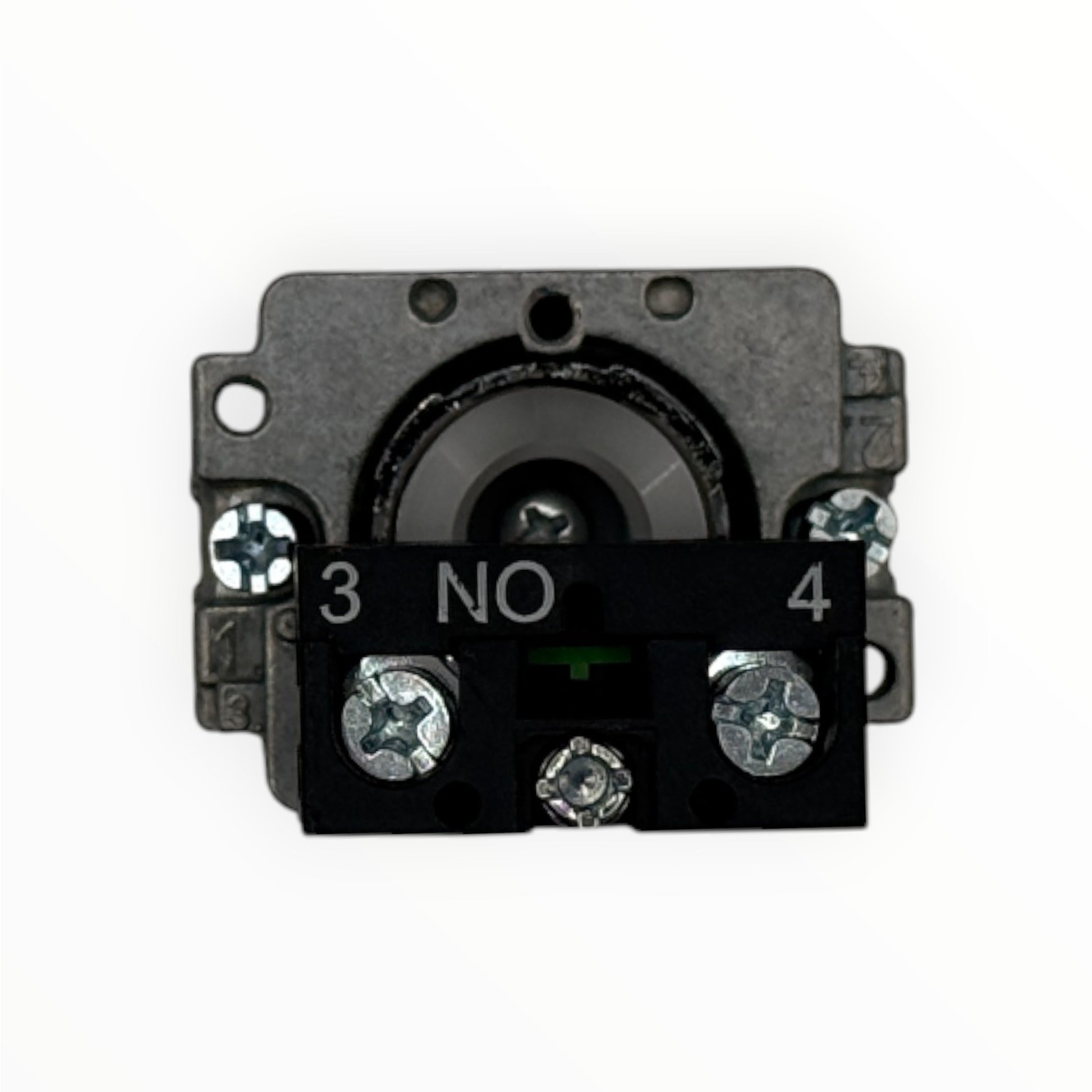

• Contactos: 1NA (código 1), bloque CB2-BE101, bornes 3-4
• Tensión de aislamiento (Ui): 600 V
• Tensión de impulso (Uimp): 6 kV
• Clasificación de contactos: A600 / N600
• Diámetro de montaje: 22 mm
• Grado de protección: IP65
• Norma: GB/T 14048.5
• Marcas: CE y CCC en el bloque

¿Cómo elegir?

Con 2 posiciones y un contacto NA, el selector sirve para encender o apagar una función o para dar una señal de modo a un PLC. Si necesitas tres estados, por ejemplo manual, apagado y automático, elige el selector de 3 posiciones. El código BD21 es el de posiciones fijas; la versión que vuelve sola a la posición inicial es la BD41. Para mostrar el estado elegido, suma una luz piloto del mismo diámetro.
