Mini rele 8 pines 110vac 10a [CKL-2CS710 110VAC]

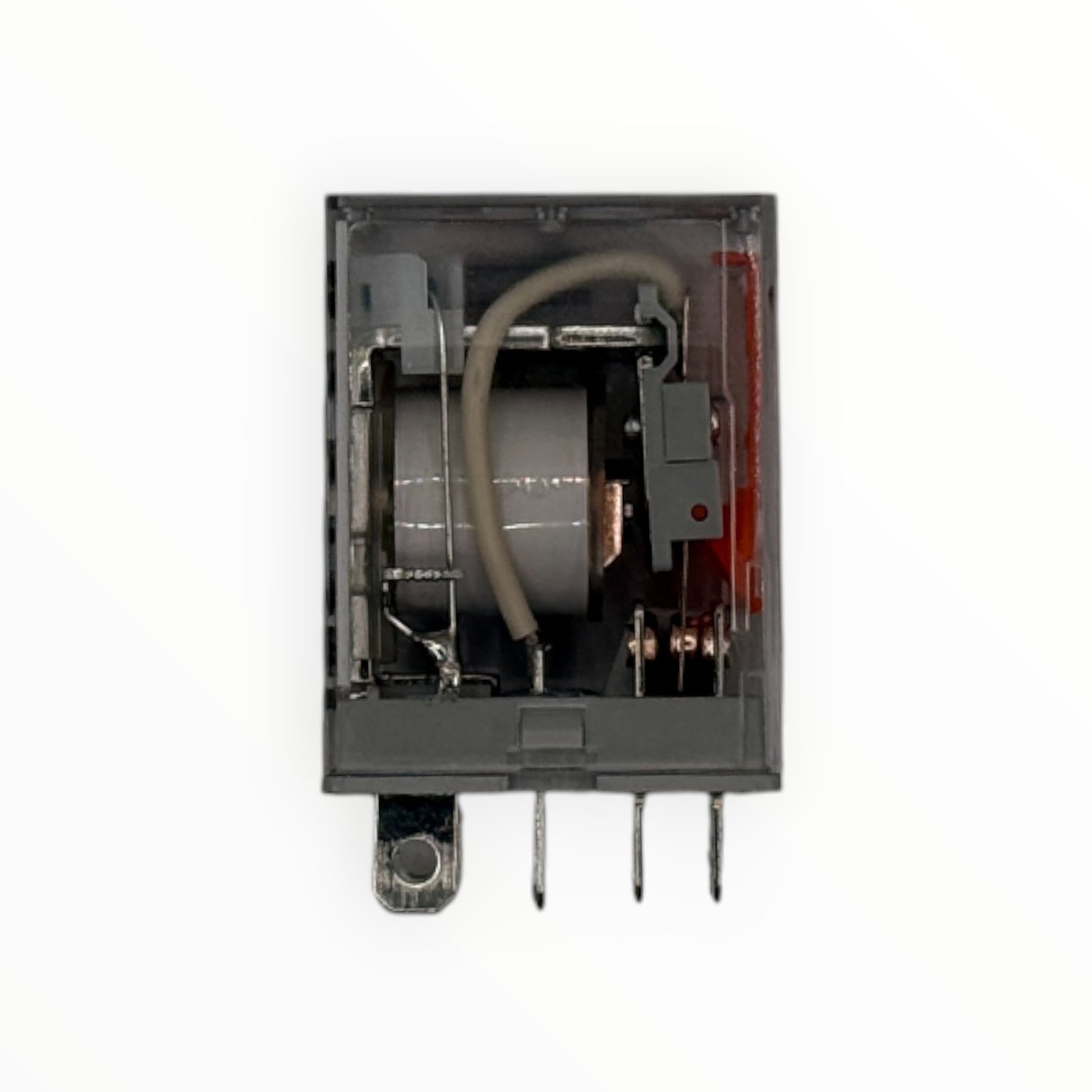

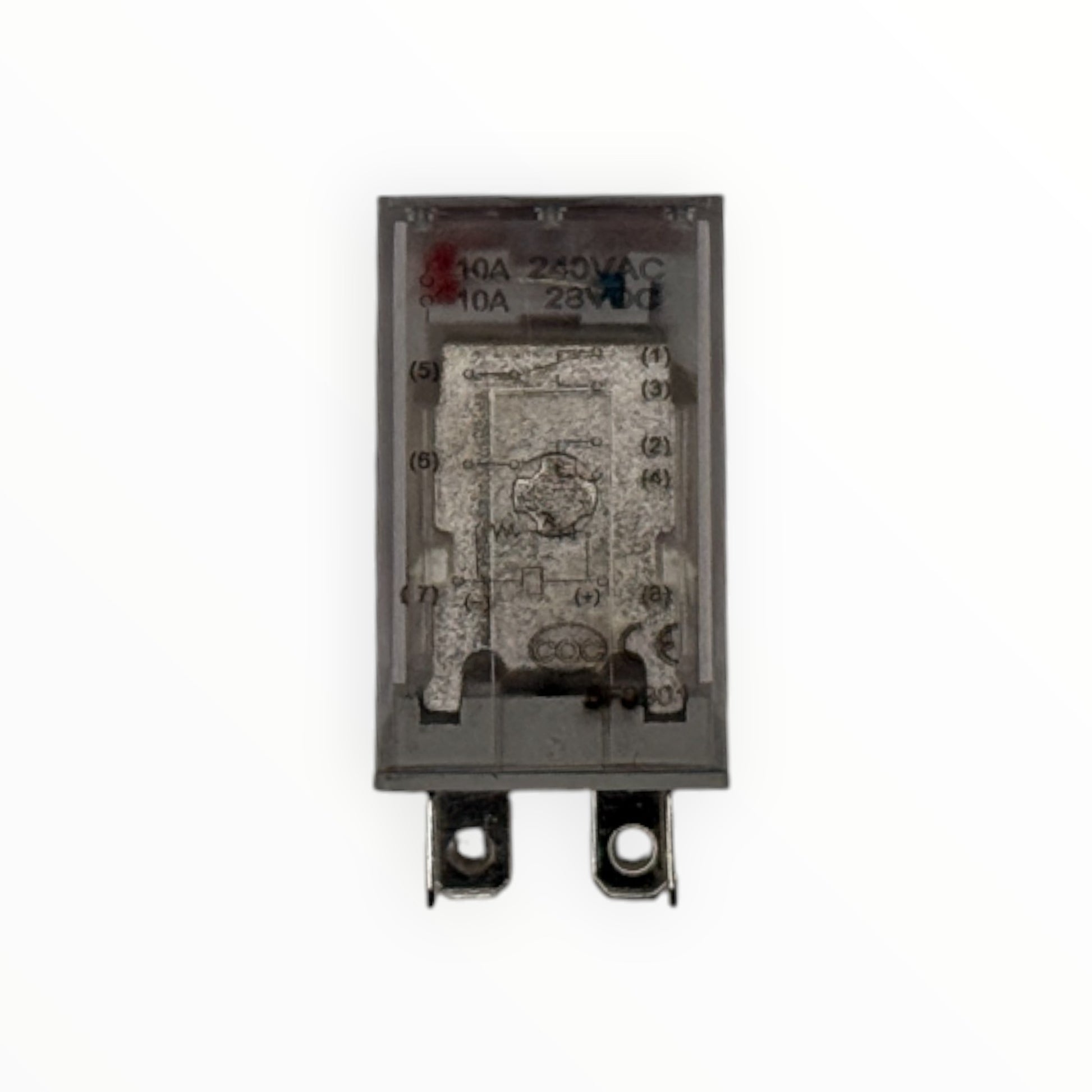

Mini relé de propósito general de la serie CKL (fabricado por CNTD Electric Technology Co., Ltd.). Configuración de 2 contactos de cambio (2PDT / 2C), bobina de 110 VAC y capacidad de conmutación de 10 A resistiva. Diseño compacto con alta sensibilidad, indicador mecánico bidireccional y ventana visible para estado de contactos. Uso común en automatización industrial, PLC, tableros de control, máquinas CNC, sistemas de iluminación y aplicaciones de conmutación de cargas medias a altas en entornos con bobina de voltaje AC medio.

Características Principales

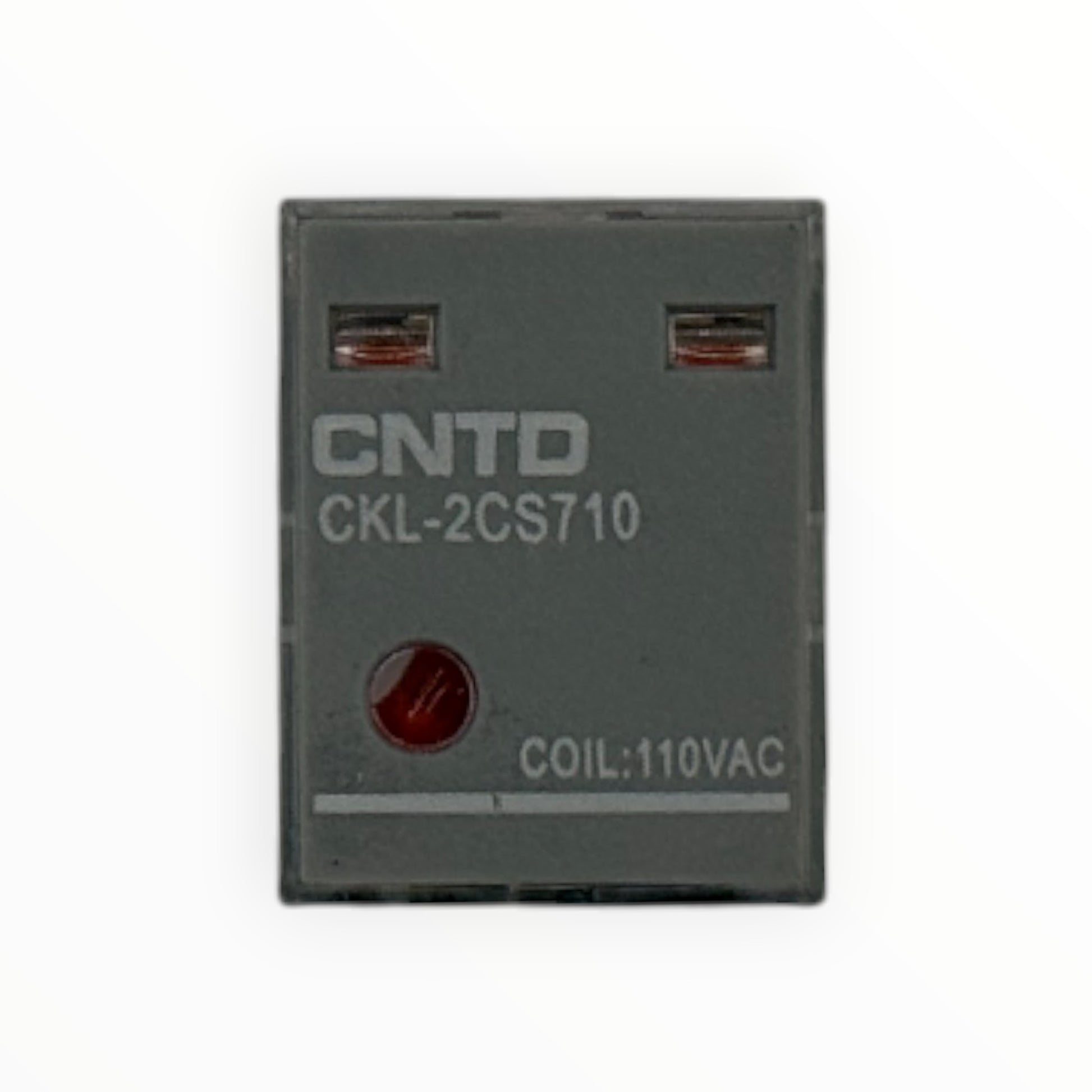

• Modelo CKL-2CS710 110VAC
• Tipo de relé Mini relé electromagnético de propósito general (2 polos / 2C / 2PDT)
• Bobina Voltaje nominal 110 VAC (corriente alterna)
• Consumo de bobina Aprox. 1.2–2 VA (típico para serie CKL AC)
• Configuración de contactos 2C (2 x cambio / 2 form C) – 2NO + 2NC (o combinaciones según conexión)
• Capacidad de conmutación (ratings típicos) Resistivo (no inductivo): 10 A / 250 VAC – 10 A / 30 VDC Motor: Aprox. 1/3 HP (240 VAC según norma) Inductivo: Menor capacidad (consultar curva de derating)
• Voltaje máximo de contactos 250 VAC / 30 VDC (según carga)
• Corriente máxima (Ith) 10 A
• Tensión de aislamiento Alta (típico >2000 VAC entre bobina y contactos)
• Tiempo de operación Aprox. 10–20 ms (pull-in y drop-out)
• Vida mecánica 10.000.000 operaciones (sin carga)
• Vida eléctrica 100.000–500.000 operaciones (a carga nominal)
• Indicadores Indicador mecánico bidireccional visible + ventana para estado de contactos (algunas versiones con LED opcional)
• Grado de protección IP40 (carcasa estándar, no sellado completo)
• Materiales Carcasa de plástico resistente, contactos de plata o aleación AgNi
• Temperatura de operación -40 °C ~ +70 °C (típico para serie)

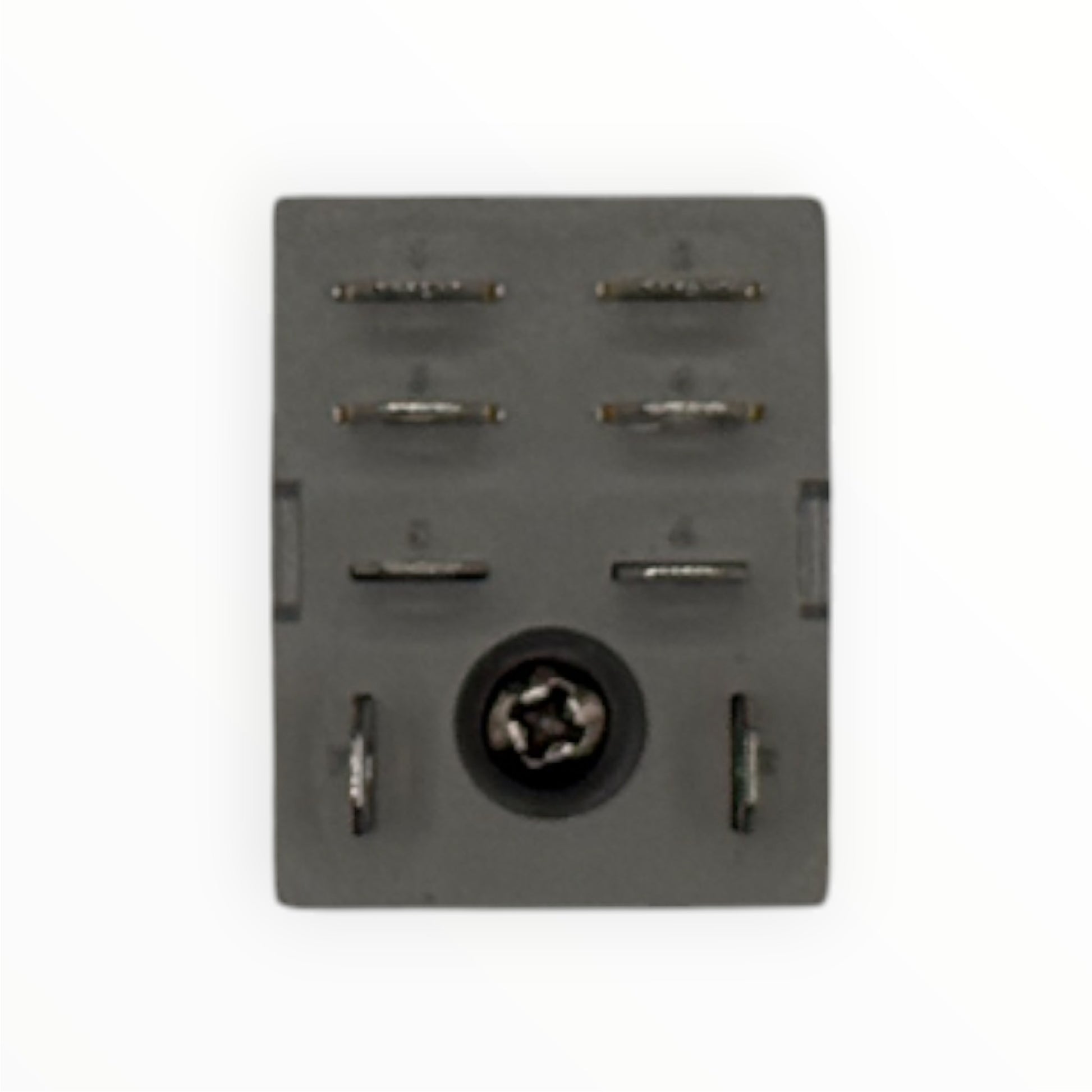

• Montaje Socket de 8 pines (base DIN 35 mm opcional, compatible con bases estándar tipo PYF08 o similar)
• Dimensiones aproximadas 27 × 21 × 36 mm (cuerpo del relé, sin socket)
• Aplicaciones típicas Control de PLC, tableros eléctricos, automatización, conmutación de cargas en máquinas industriales, sistemas de alarma y control de motores pequeños a medianos.
