Base para relé 8 pines 7 A

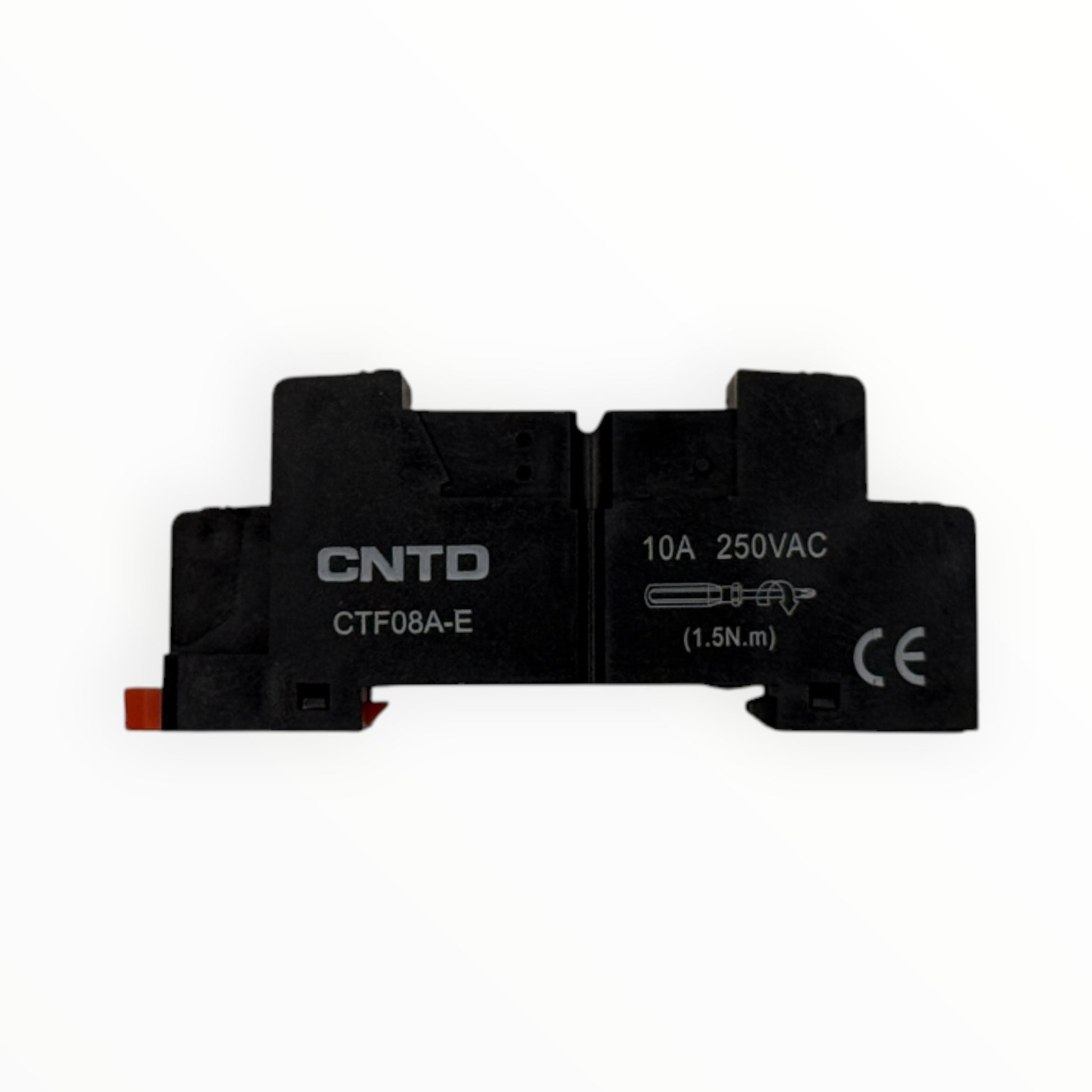

Base para relé de 8 pines modelo CTF08A-E de CNTD, para los mini relés CKL-2CS de 2 polos (10 A). Tiene 8 bornes de tornillo numerados y se monta en riel DIN, así el cableado del tablero queda fijo en la base y el relé se enchufa o se reemplaza sin soltar cables. Soporta 10 A / 250 VAC y usa un torque de apriete de 1,5 N·m para los tornillos de los bornes.

Características y ficha técnica

• Modelo: CTF08A-E
• Tipo: Base (zócalo) para mini relé enchufable
• Pines: 8
• Capacidad: 10 A / 250 VAC

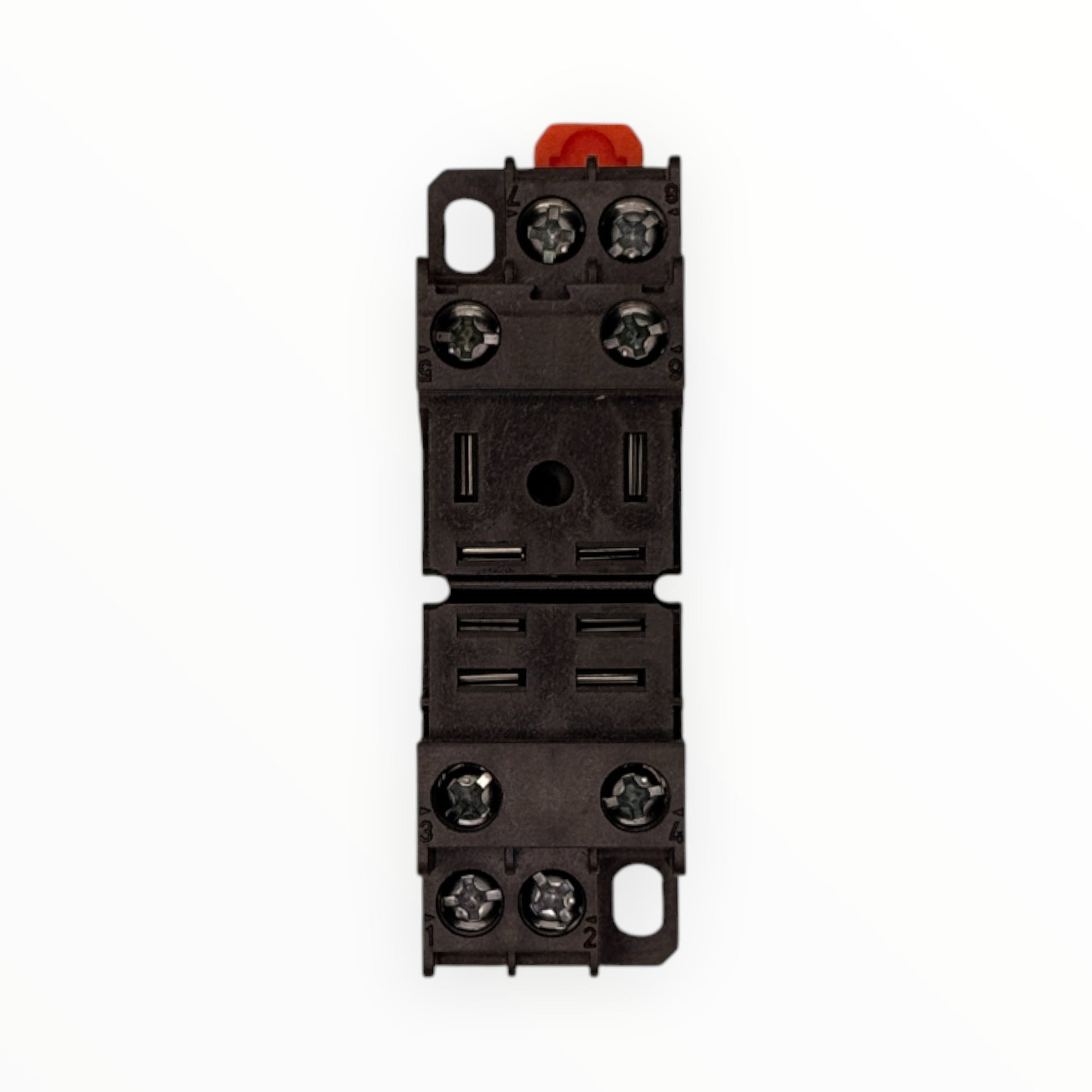

• Bornes: 8 de tornillo, numerados
• Torque de apriete: 1,5 N·m

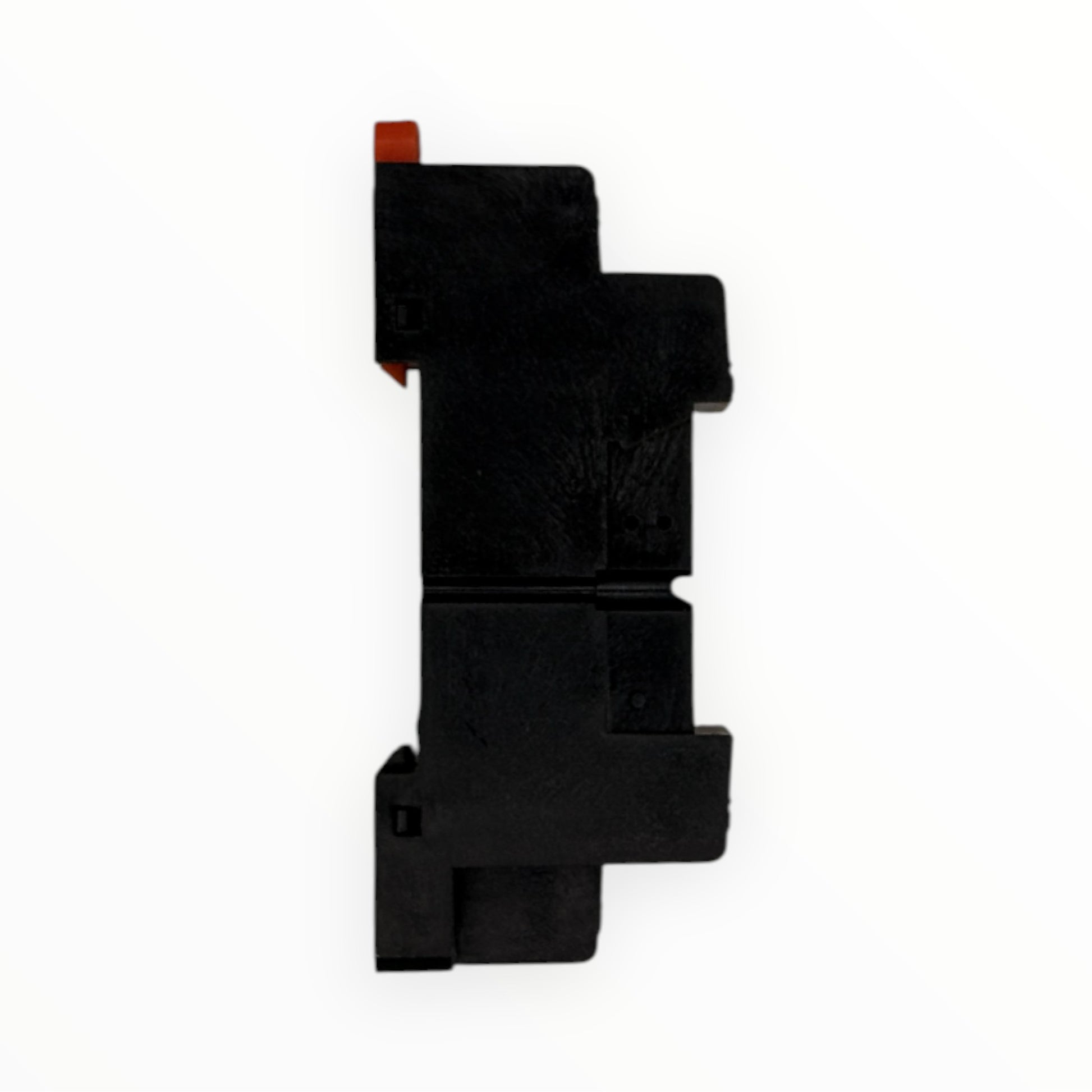

• Montaje: Riel DIN, con traba de liberación naranja
• Relés compatibles: mini relés CKL-2CS de 2 polos (10 A)
• Certificación: CE

Importante: esta base es para los relés CKL-2CS de pines anchos; los relés CKE-2CS de 5 A usan la base CYF08A-E.

¿Cómo elegir?

La base se elige según el relé: CYF08A-E para los CKE-2CS (2 polos, pines delgados, 5 A), CTF08A-E para los CKL-2CS (2 polos, pines anchos, 10 A) y CYF14A-E para los relés de 4 polos y 14 pines. Verifica que la corriente de la carga no supere la capacidad de la base ni la del relé. La base no define el voltaje: el voltaje de mando lo fija la bobina del relé que enchufes, así que la misma base sirve para versiones AC y DC de la misma serie.

Productos compatibles

• Mini relé CKL-2CS024, 2 polos, bobina 24 VDC, 10 A
• Mini relé CKL-2CS110, 2 polos, bobina 110 VDC, 10 A
• Mini relé CKL-2CS220, 2 polos, bobina 220 VDC, 10 A
• Mini relé CKL-2CS730, 2 polos, bobina 220 VAC, 10 A
• Mini relé CKL-2CS724, 2 polos, bobina 24 VAC, 10 A
• Mini relé CKL-2CS710, 2 polos, bobina 110 VAC, 10 A
