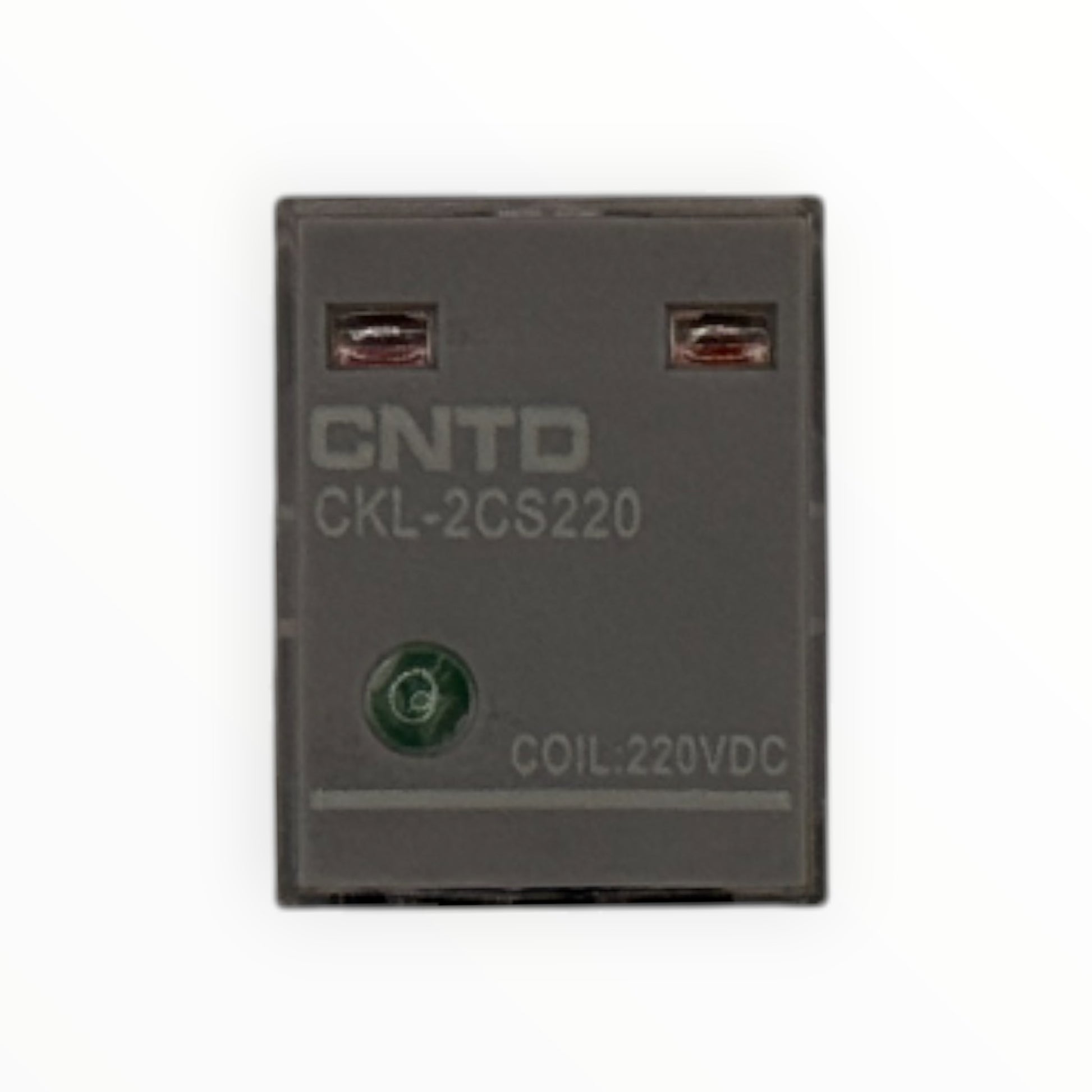

• Mini relé 2 polos, 8 pines 220 VDC 10 A CNTD CKL-2CS220

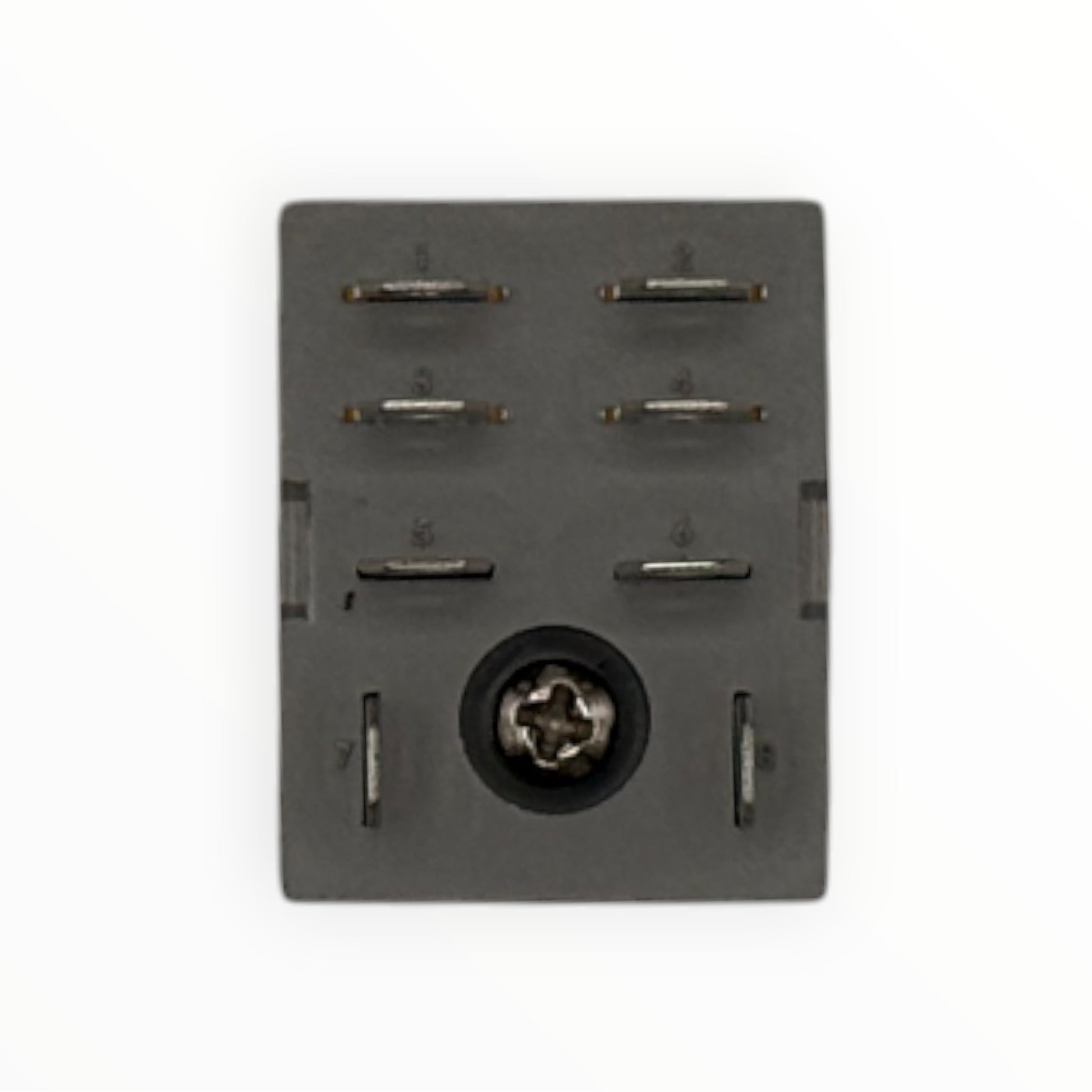

  • Mini relé 2 polos, 8 pines 220 VDC 10 A CNTD CKL-2CS220 - vista 2

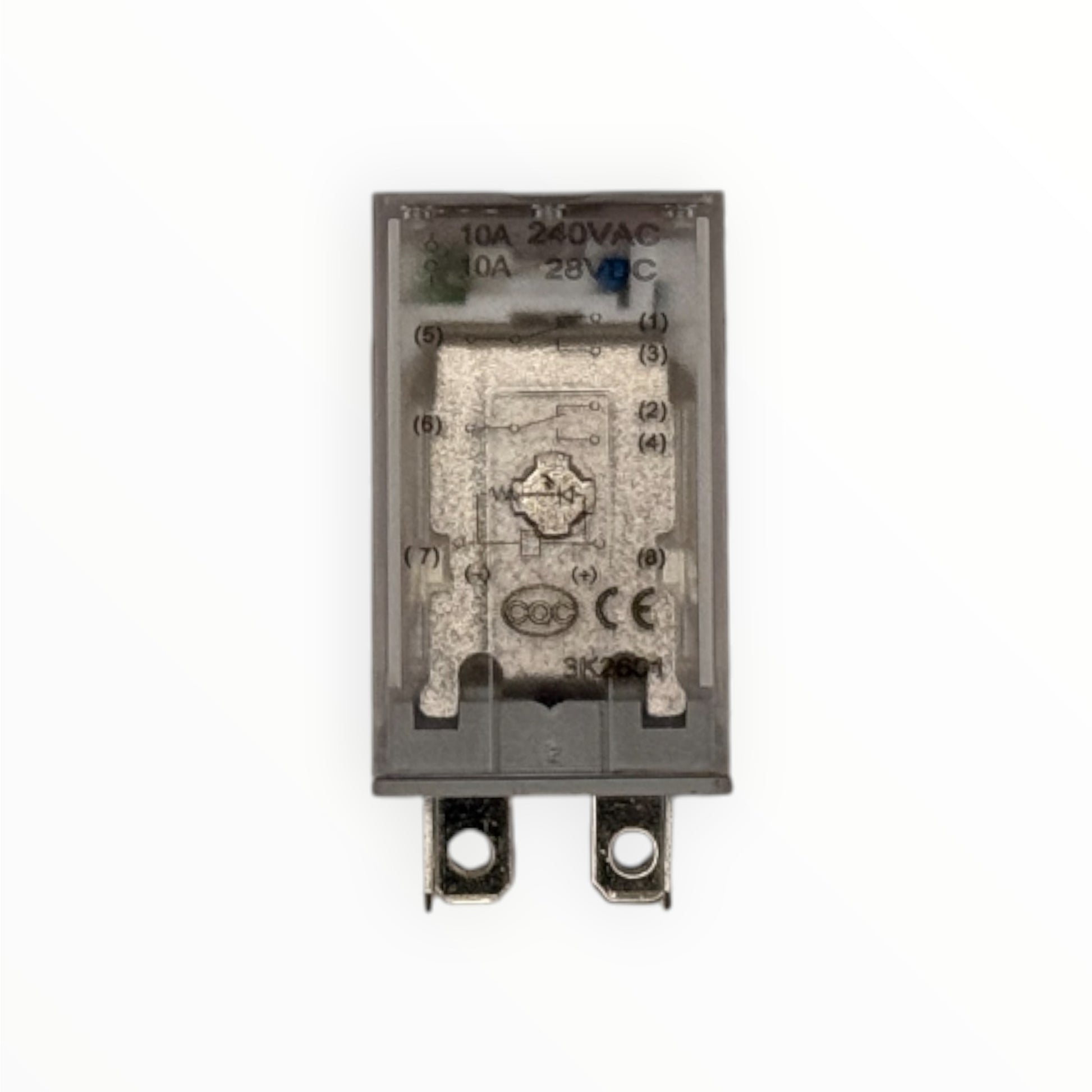

  • Mini relé 2 polos, 8 pines 220 VDC 10 A CNTD CKL-2CS220 - vista 3

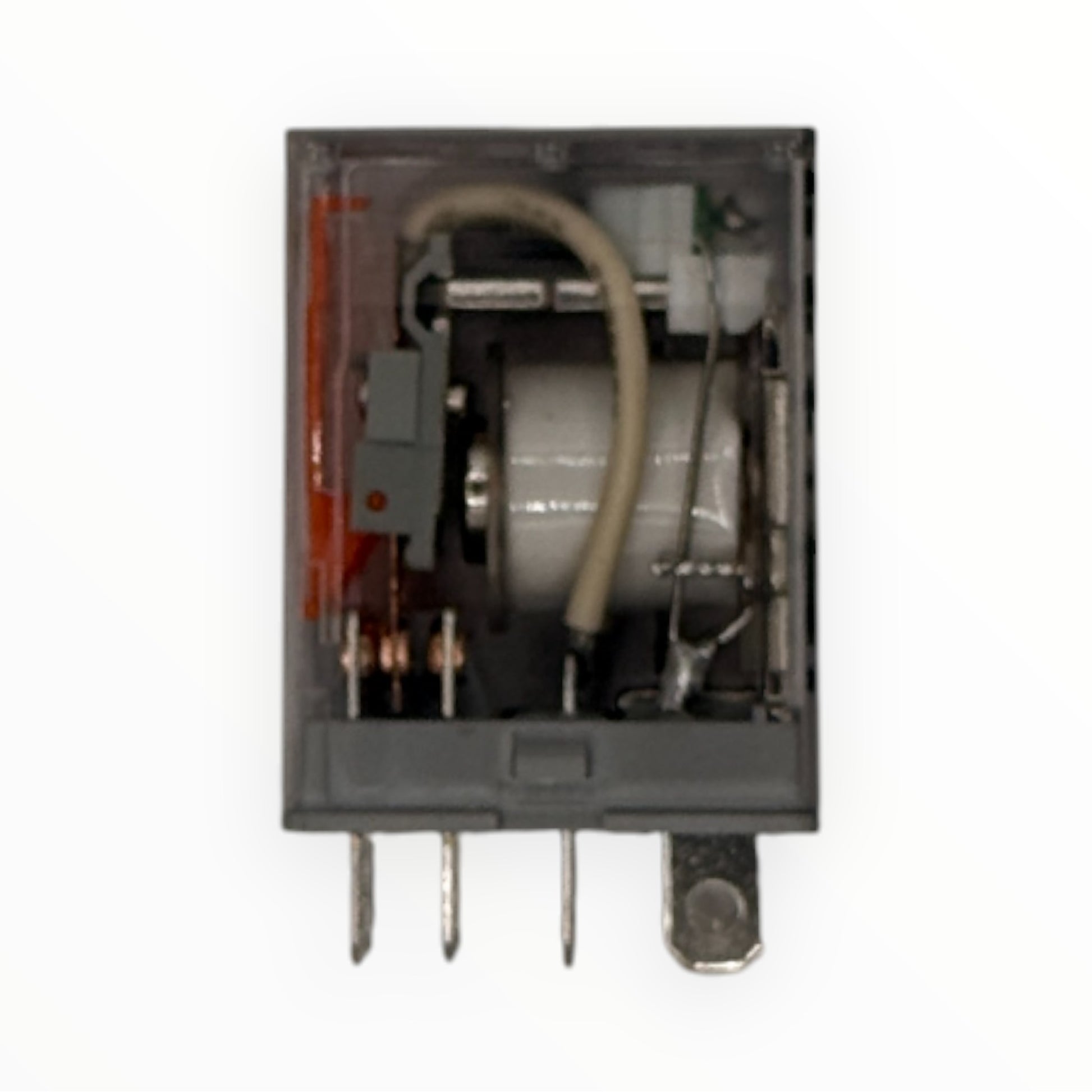

  • Mini relé 2 polos, 8 pines 220 VDC 10 A CNTD CKL-2CS220 - vista 4
1 4
CNTDElectrónica

Mini relé 2 polos, 8 pines 220 VDC 10 A

Mini relé 2 polos, 8 pines 220 VDC 10 A

SKU: CN 1024 · Modelo CKL-2CS220

Bobina220 VDC
Contactos2 juegos conmutados
Pines8, enchufables
CuerpoTransparente
CertificacionesCCC y CE
Base compatibleCTF08A-E

Mini relé de 2 polos y 8 pines con bobina de 220 VDC y contactos de 10 A, serie CKL de CNTD. Permite que una señal de mando active cargas de control como bobinas de contactores, electroválvulas, lámparas piloto o alarmas, separando el circuito de mando del de potencia. Está pensado para sistemas de control en 220 VDC con respaldo de baterías, como subestaciones eléctricas. Tiene dos contactos conmutados, LED que indica bobina energizada y cuerpo transparente, y se monta enchufado en la base CTF08A-E para cambiarlo sin soltar cables.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloCKL-2CS220
TipoMini relé electromagnético enchufable, serie CK estándar de CNTD
Bobina220 VDC
Contactos2 juegos conmutados (2C)
Capacidad de contactos (carga resistiva)10 A / 240 VAC, 10 A / 28 VDC
Pines8, enchufables
Terminalescomunes 5 y 6; bobina en 7 (−) y 8 (+)
IndicadorLED verde de bobina energizada
CuerpoTransparente
CertificacionesCCC y CE
Base compatibleCTF08A-E (se vende por separado)

Importante: la base se vende por separado. Conecta la bobina respetando la polaridad marcada en la etiqueta: 7 (−) y 8 (+).

¿Cómo elegir?

Elige primero la bobina según el voltaje de tu circuito de mando: una bobina DC no se conecta a corriente alterna ni una AC a corriente continua, y el voltaje debe coincidir. Luego la capacidad: la serie CKE es de 5 A por contacto en 2 polos (3 A en 4 polos) y la serie CKL llega a 10 A; si la carga pasa de 5 A, usa CKL. Por último, los polos: 2 polos (8 pines) conmutan dos circuitos y 4 polos (14 pines) dan cuatro contactos con una sola bobina. Ojo con la base: la CKE-2CS va en la CYF08A-E y la CKL-2CS, que tiene pines más anchos, en la CTF08A-E.
