Mini relé 2 polos, 8 pines 24 VDC 10 A

Mini relé 2 polos, 8 pines 24 VDC 10 A

SKU: CN 1022 · Modelo CKL-2CS024

Bobina24 VDC
Contactos2 juegos conmutados
Pines8, enchufables
CuerpoTransparente
CertificacionesCCC y CE
Base compatibleCTF08A-E

Mini relé de 2 polos y 8 pines con bobina de 24 VDC y contactos de 10 A, serie CKL de CNTD. Permite que una señal de mando active cargas de control como bobinas de contactores, electroválvulas, lámparas piloto o alarmas, separando el circuito de mando del de potencia. Está pensado para salidas de PLC, sensores y tableros de control en 24 VDC. Tiene dos contactos conmutados, LED que indica bobina energizada y cuerpo transparente, y se monta enchufado en la base CTF08A-E para cambiarlo sin soltar cables.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloCKL-2CS024
TipoMini relé electromagnético enchufable, serie CK estándar de CNTD
Bobina24 VDC
Contactos2 juegos conmutados (2C)
Capacidad de contactos (carga resistiva)10 A / 240 VAC, 10 A / 28 VDC

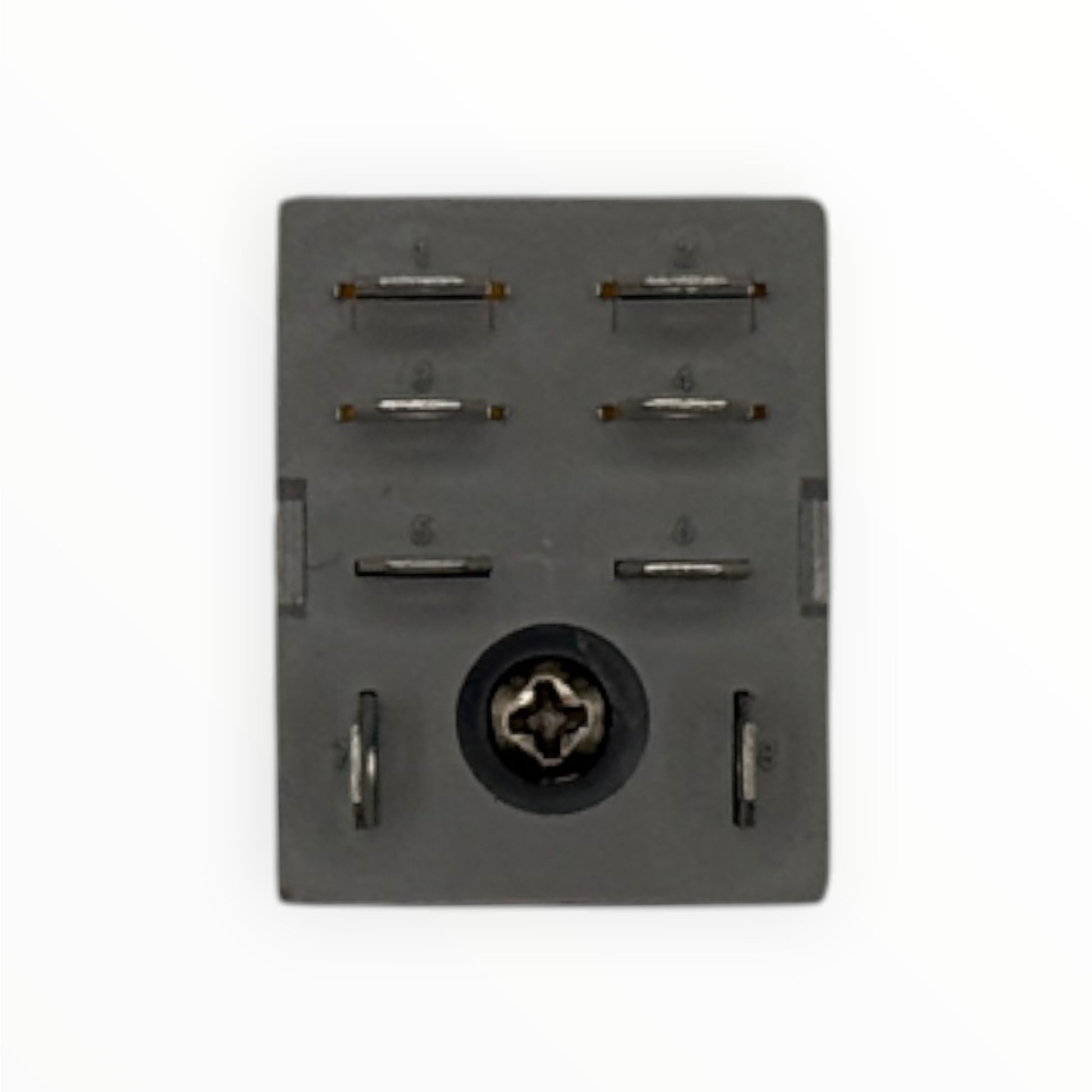

Pines8, enchufables

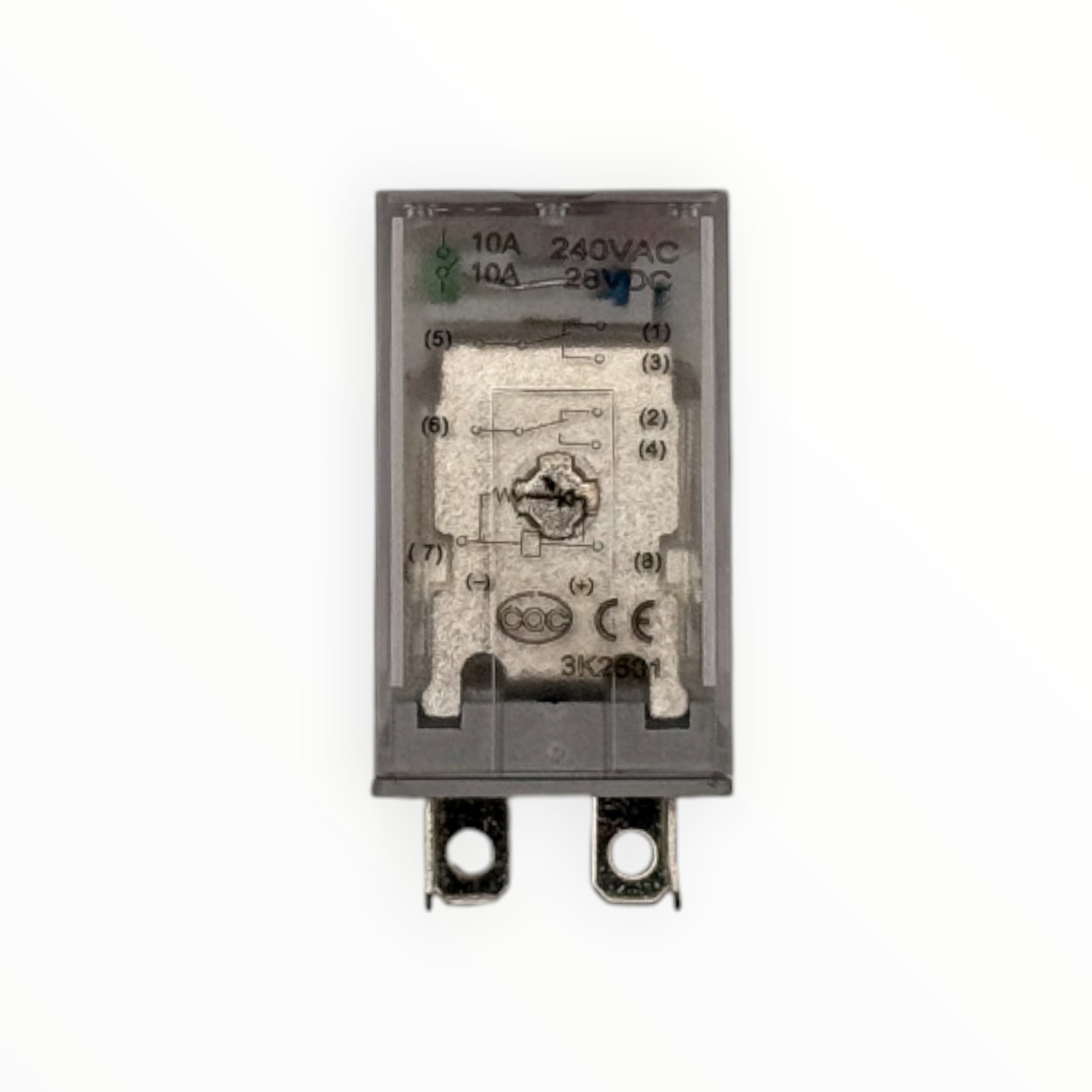

Terminalescomunes 5 y 6; bobina en 7 (−) y 8 (+)

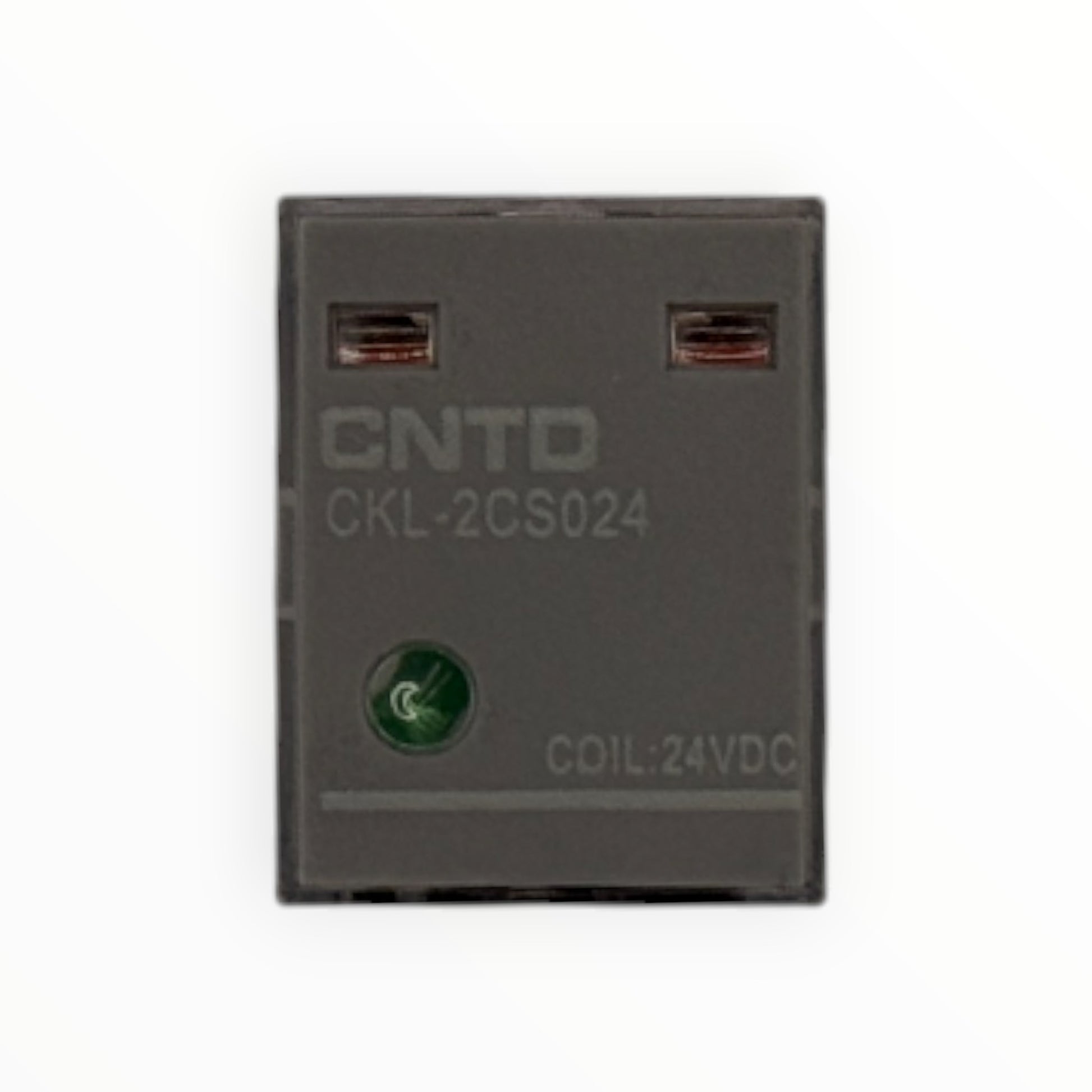

IndicadorLED verde de bobina energizada

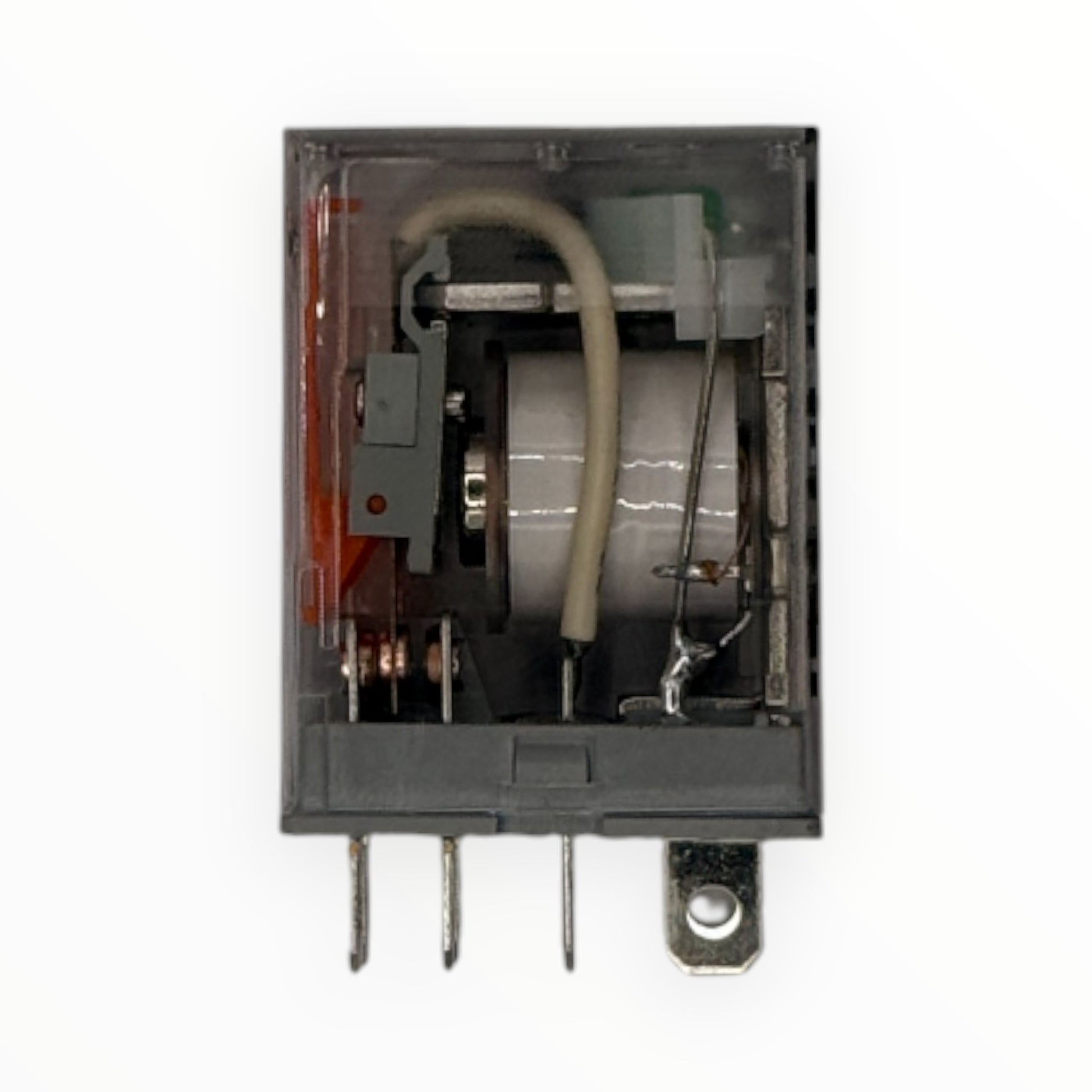

CuerpoTransparente
CertificacionesCCC y CE

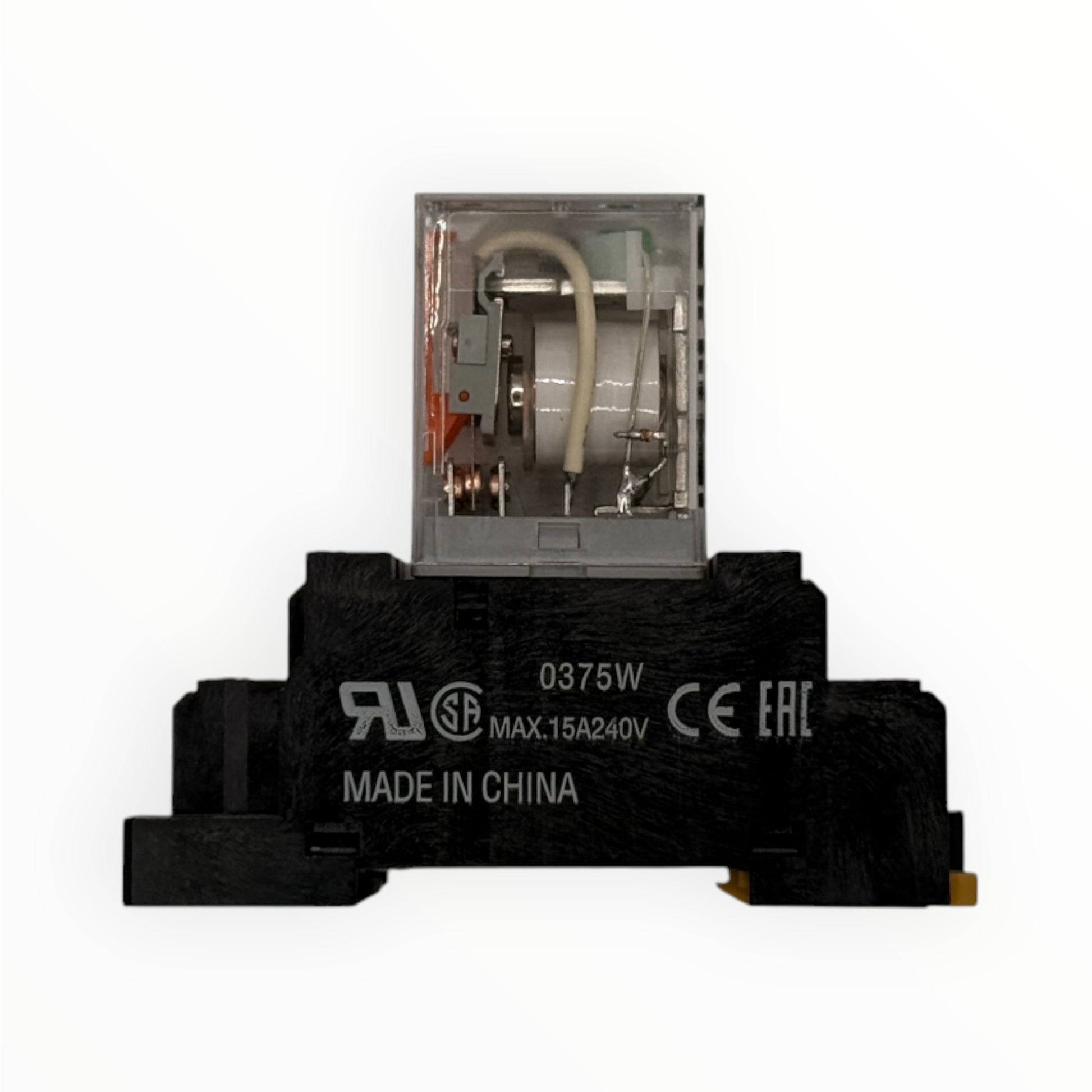

Base compatibleCTF08A-E (se vende por separado)

Importante: la base se vende por separado. Conecta la bobina respetando la polaridad marcada en la etiqueta: 7 (−) y 8 (+).

¿Cómo elegir?

Elige primero la bobina según el voltaje de tu circuito de mando: una bobina DC no se conecta a corriente alterna ni una AC a corriente continua, y el voltaje debe coincidir. Luego la capacidad: la serie CKE es de 5 A por contacto en 2 polos (3 A en 4 polos) y la serie CKL llega a 10 A; si la carga pasa de 5 A, usa CKL. Por último, los polos: 2 polos (8 pines) conmutan dos circuitos y 4 polos (14 pines) dan cuatro contactos con una sola bobina. Ojo con la base: la CKE-2CS va en la CYF08A-E y la CKL-2CS, que tiene pines más anchos, en la CTF08A-E.
