ZTNeumática

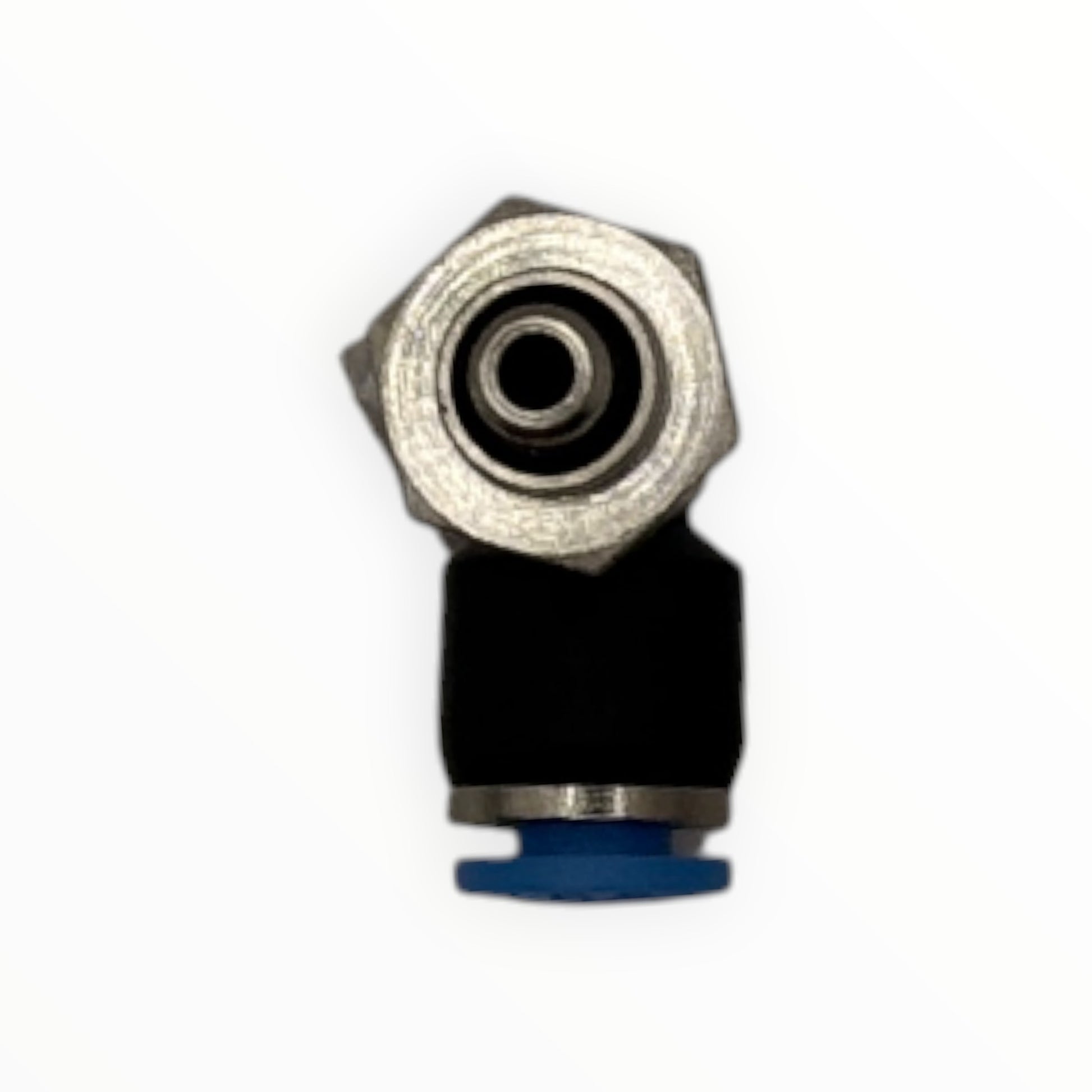

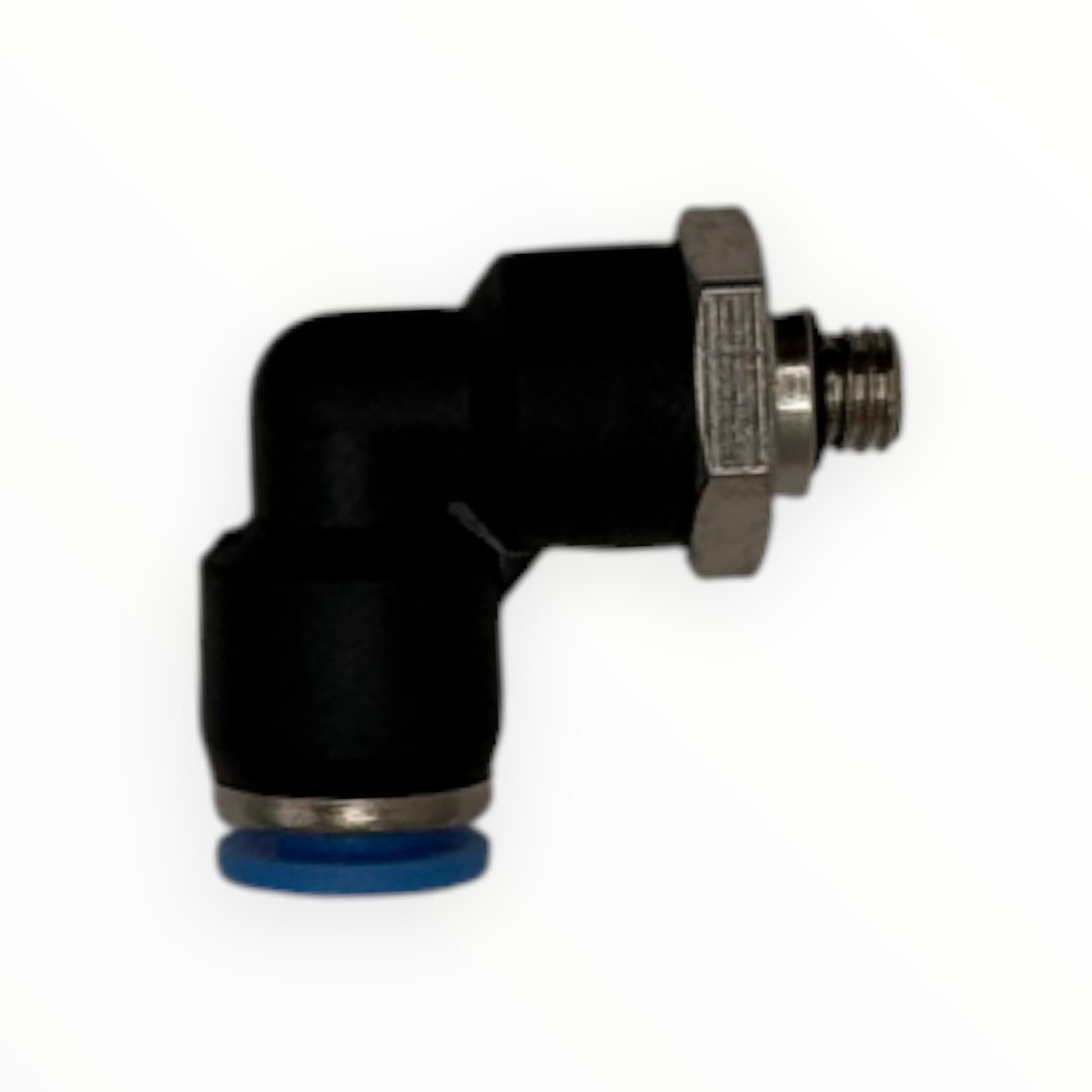

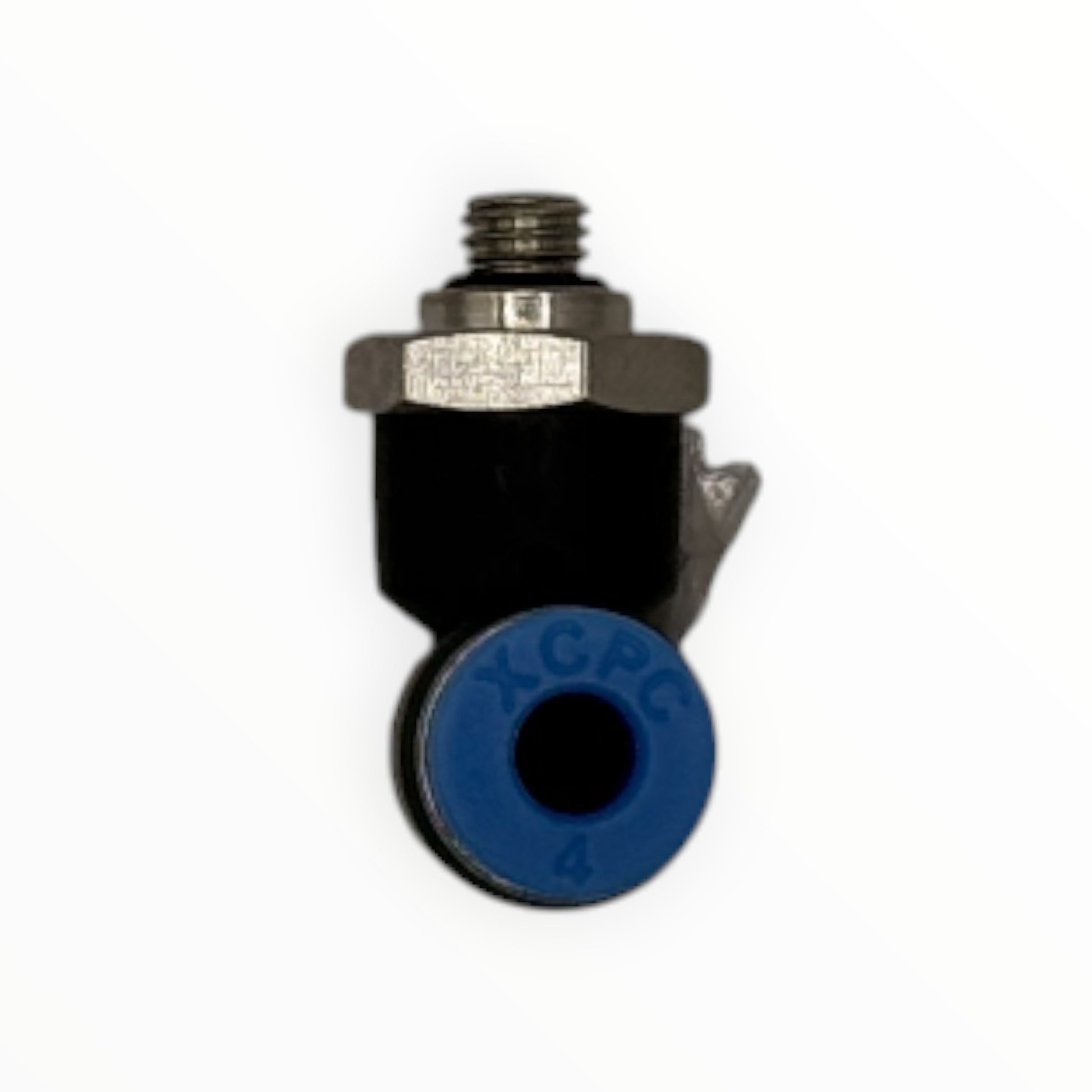

Conector neumático curvo M5 x 4 mm

Conector neumático curvo M5 x 4 mm

SKU: XC 1012 · Modelo XPL-04-M5

RoscaM5 x 0,8 macho
Presión de trabajo0 a 1,0 MPa
Temperatura de trabajo0 a 60 °C
FluidoAire comprimido y vacío
VacíoHasta -750 mmHg

Conector neumático curvo push-in de 90° para tubo de 4 mm de diámetro exterior y rosca M5. Une la manguera con la puerta del equipo y la saca en ángulo recto, pegada al cuerpo del componente, en cilindros compactos, mini electroválvulas y pinzas neumáticas con puerta M5. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo azul, sin herramientas. Sirve tanto para aire comprimido como para vacío.

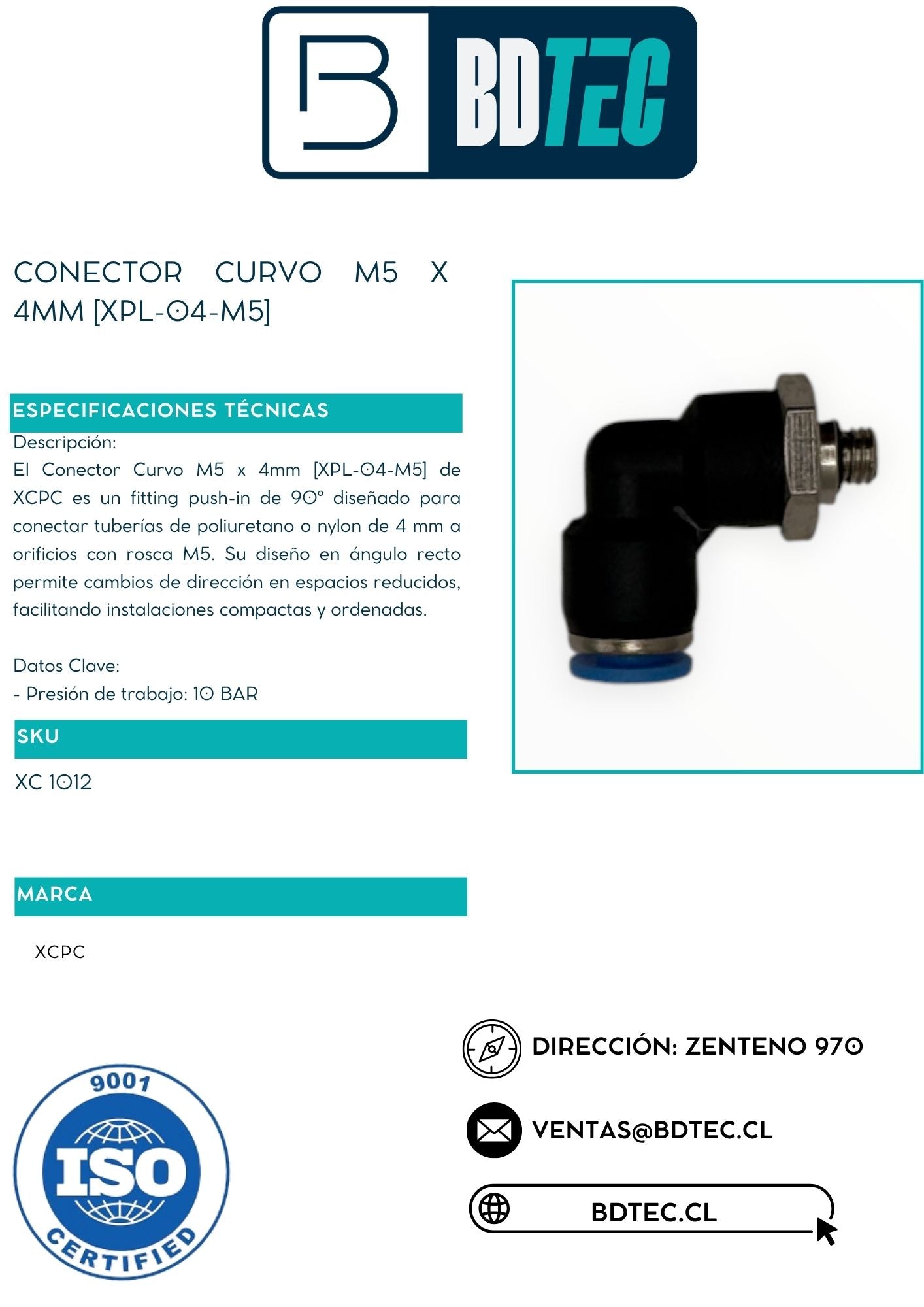

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXPL-04-M5
TipoConector curvo (codo) push-in 90°
RoscaM5 x 0,8 macho
Tubo compatibleØ exterior 4 mm, nylon o poliuretano
FluidoAire comprimido y vacío
Presión de trabajo0 a 1,0 MPa (0 a 10 bar)
VacíoHasta -750 mmHg (10 Torr)
Temperatura de trabajo0 a 60 °C
ConstrucciónCuerpo negro, rosca metálica niquelada con hexágono para llave
Sello de roscaSellante preaplicado de fábrica
Retención del tuboGarra de sujeción, empaquetadura en U y anillo de liberación
¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior) y revisa la rosca de la puerta: M5 es la rosca métrica fina de mini cilindros y válvulas pequeñas. Si el tubo sale en línea recta y hay espacio, basta un conector recto; si la manguera choca con otra pieza o queda doblada, el curvo evita que se estrangule.
