Conector neumático recto M5 x 4 mm

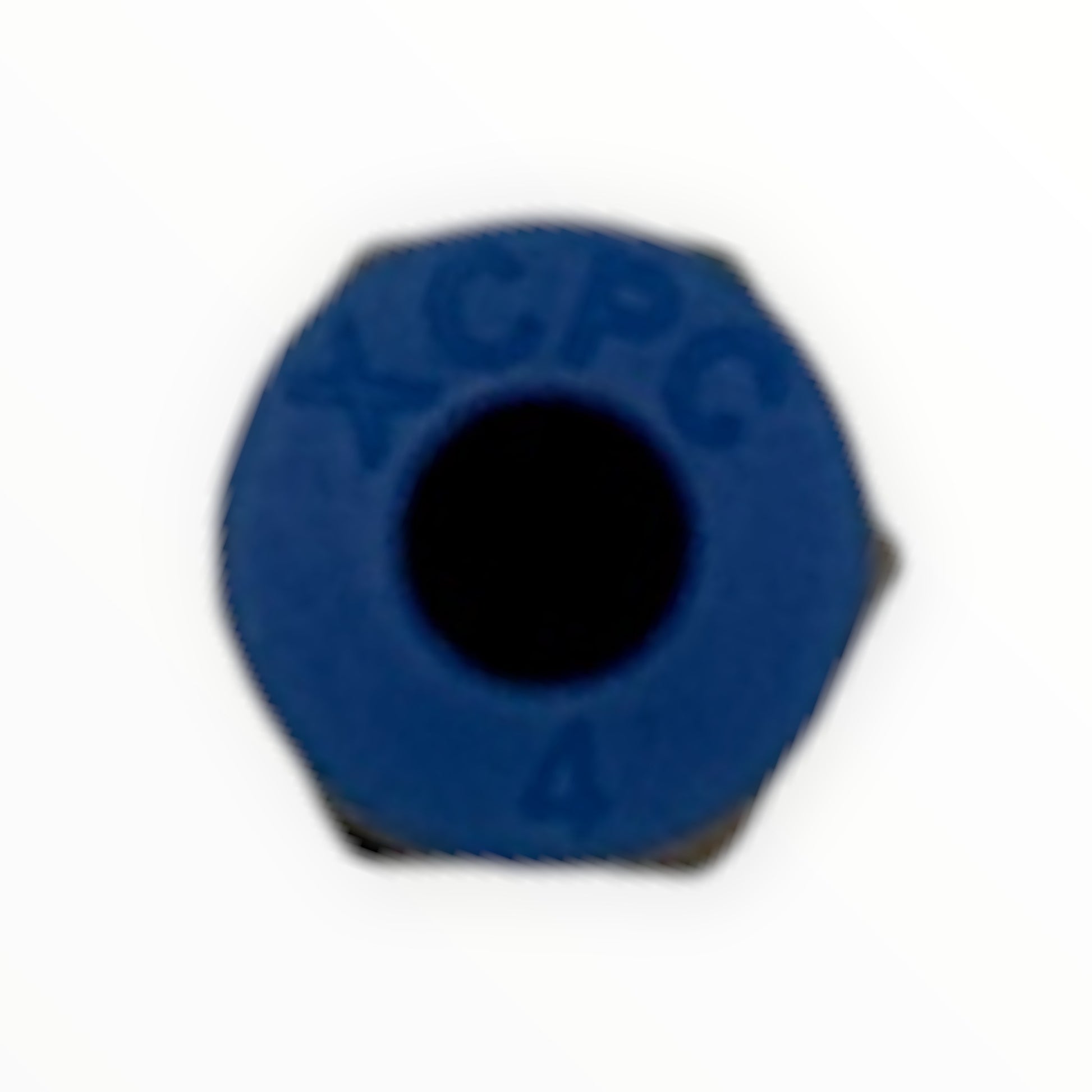

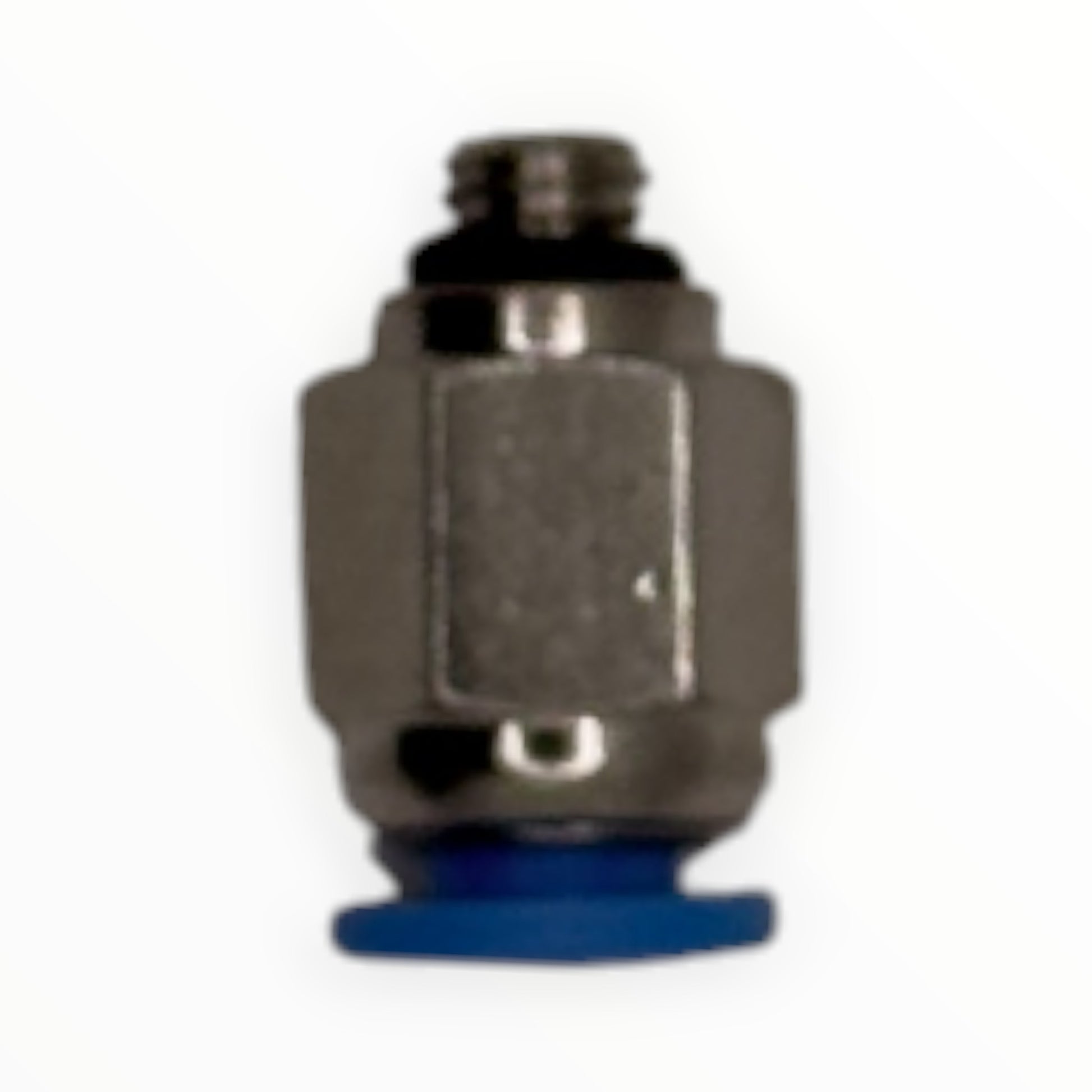

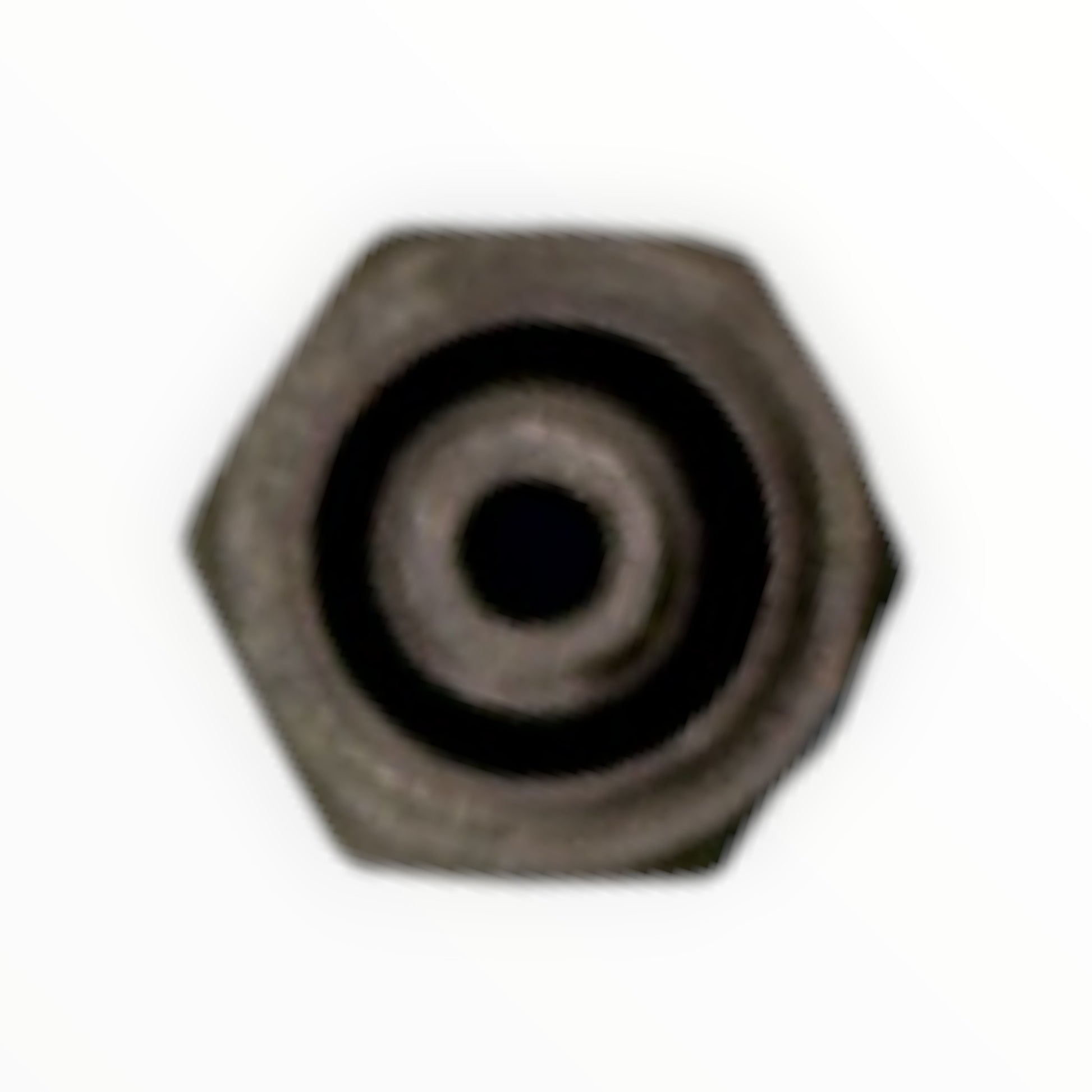

Conector neumático recto push-in para tubo de 4 mm de diámetro exterior y rosca M5, modelo XPC de XCPC. Une la manguera con la puerta del equipo en línea recta, en el mismo eje de la rosca, en cilindros compactos, mini electroválvulas y pinzas neumáticas con puerta M5. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo de liberación, sin herramientas. El cuerpo metálico trae hexágono exterior para llave. Sirve tanto para aire comprimido como para vacío.

Características y ficha técnica

• Modelo: XPC-04-M5
• Tipo: Conector recto push-in
• Rosca: M5 x 0,8 macho
• Tubo compatible: Ø exterior 4 mm, nylon o poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg (10 Torr)
• Temperatura de trabajo: 0 a 60 °C
• Construcción: Cuerpo metálico niquelado, hexágono exterior para llave
• Sello de rosca: Sellante preaplicado de fábrica
• Retención del tubo: Garra de sujeción, empaquetadura en U, O-ring y anillo de liberación

¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior): este modelo es para tubo métrico de 4 mm y no sirve con tubo en pulgadas. Revisa también la rosca de la puerta: M5 es la rosca métrica fina de mini cilindros y válvulas pequeñas. El recto deja el tubo saliendo en el mismo eje de la puerta y es la opción cuando hay espacio libre frente al equipo; si la manguera quedaría doblada o choca con otra pieza, usa el curvo XPL de la misma medida, que la saca en ángulo de 90°.

Productos compatibles

• Conector neumático curvo M5 x 4 mm
• Tubing de poliuretano azul 4 mm

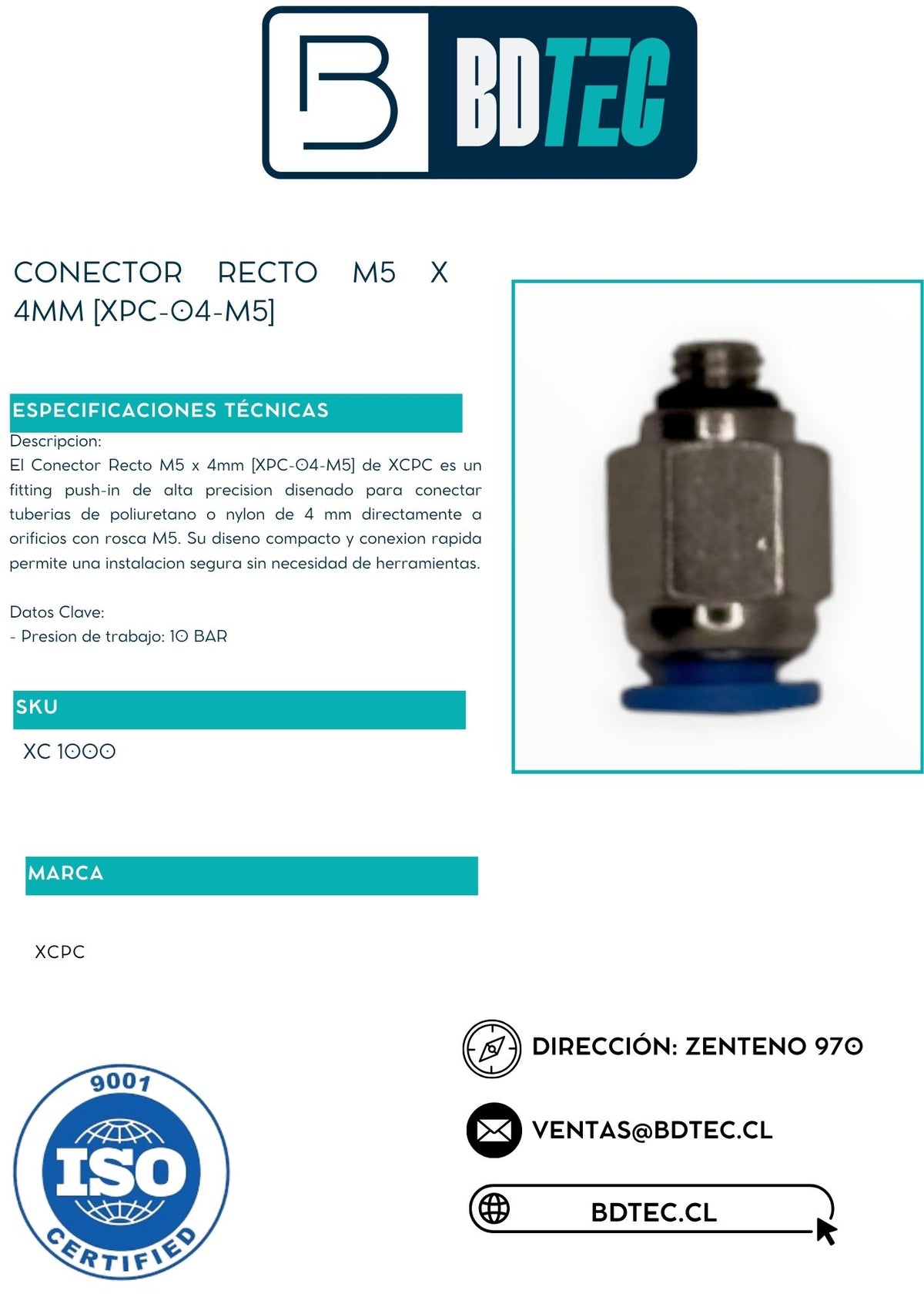

Ficha Técnica
