CNCElectrónica

Contactor trifásico 32 A bobina 220 V 1NO 1NC

Contactor trifásico 32 A bobina 220 V 1NO 1NC

SKU: CN 2104

Bobina220/230 VAC, 50/60 Hz
Polos3
Grado de protecciónIP20
MontajeRiel DIN o tornillos
Contactos auxiliares incorporados1NO
Corriente térmica (Ith, AC-1)50 A

Contactor trifásico de 32 A en AC-3 con bobina de 220/230 VAC 50/60 Hz, modelo CJX2s-32 de CNC. Conecta y desconecta a distancia motores trifásicos y otros circuitos de potencia, incluso con arranques frecuentes. Trae incorporado un juego auxiliar 1NO+1NC (13-14 y 21-22) para la retención del pulsador de marcha o para señalizar su estado. Junto con un relé térmico JR28s-36 forma un arrancador magnético, acepta bloques de contactos auxiliares frontales F4-D y se monta en riel DIN o con tornillos.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica

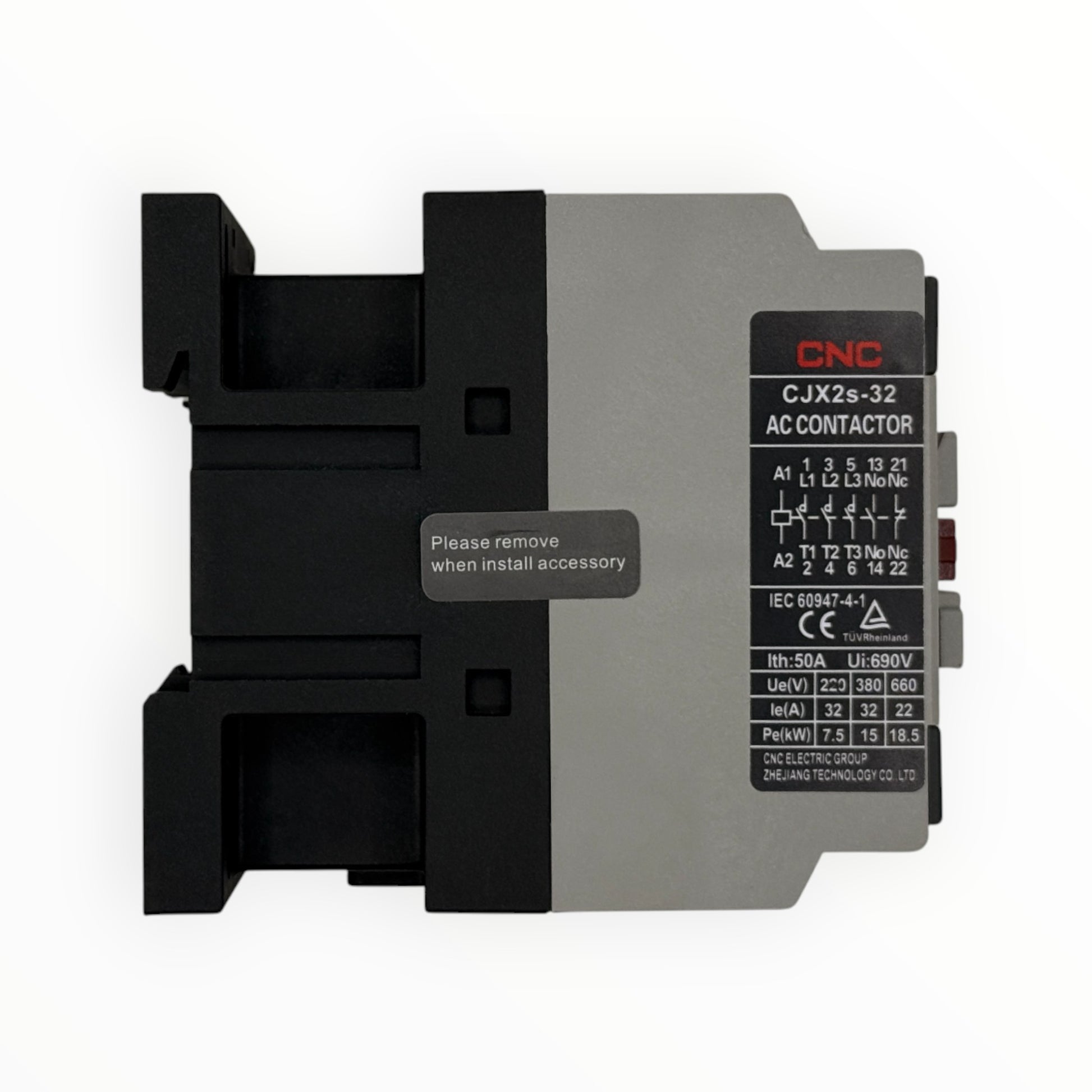

ModeloCJX2s-32
Polos3 (1L1-2T1, 3L2-4T2, 5L3-6T3)
Contactos auxiliares incorporados1NO (13-14) + 1NC (21-22)
Corriente AC-3 (Ie)32 A a 220 V y a 380/400 V; 22 A a 660/690 V
Potencia de motor AC-37,5 kW a 220 V, 15 kW a 380/400 V, 18,5 kW a 660/690 V
Corriente térmica (Ith, AC-1)50 A
Corriente AC-4 (inversión y frenado a contracorriente)12 A (5,4 kW) a 380/400 V
Tensión de aislamiento (Ui)690 V
Tensión de empleo (Ue)380/400 V y 660/690 V

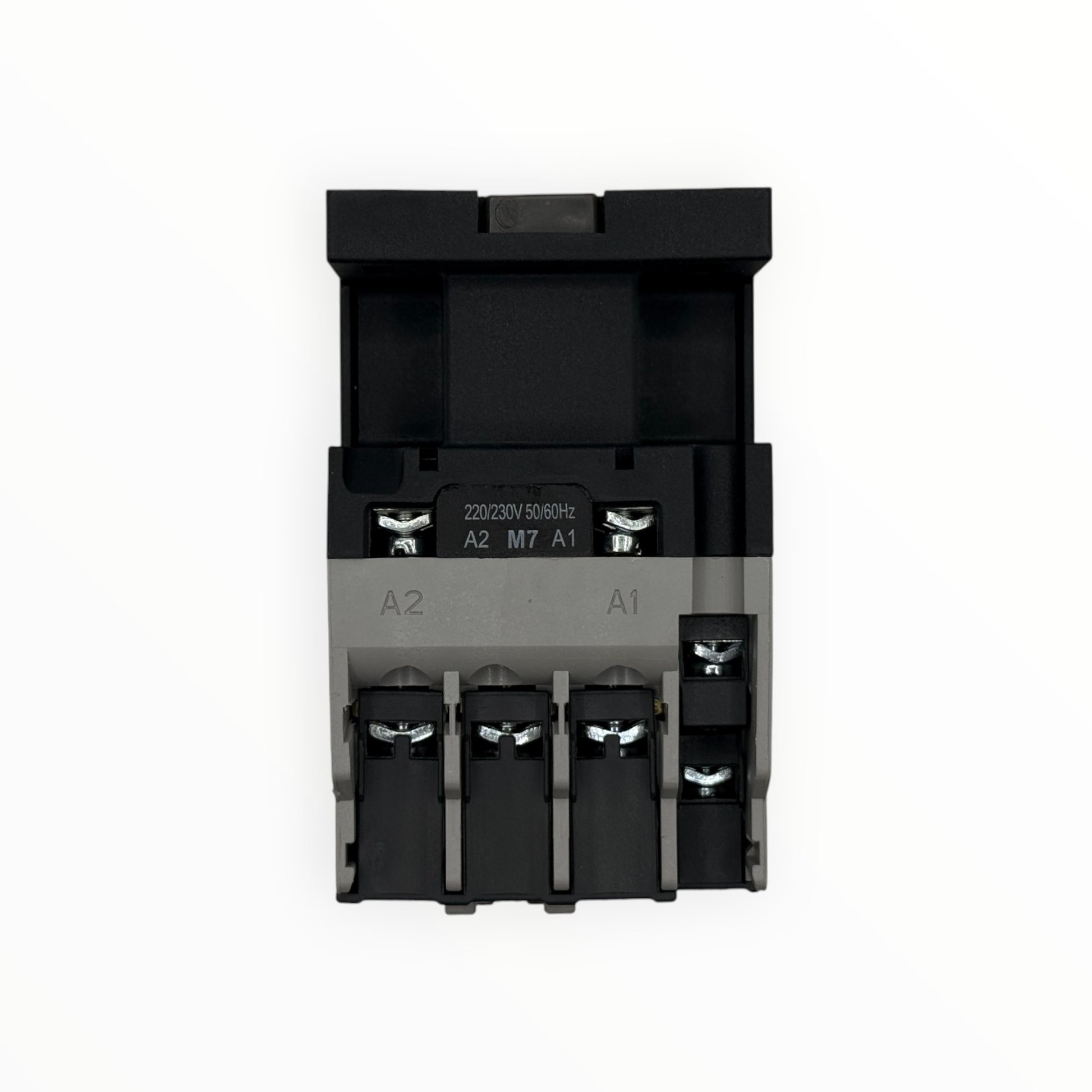

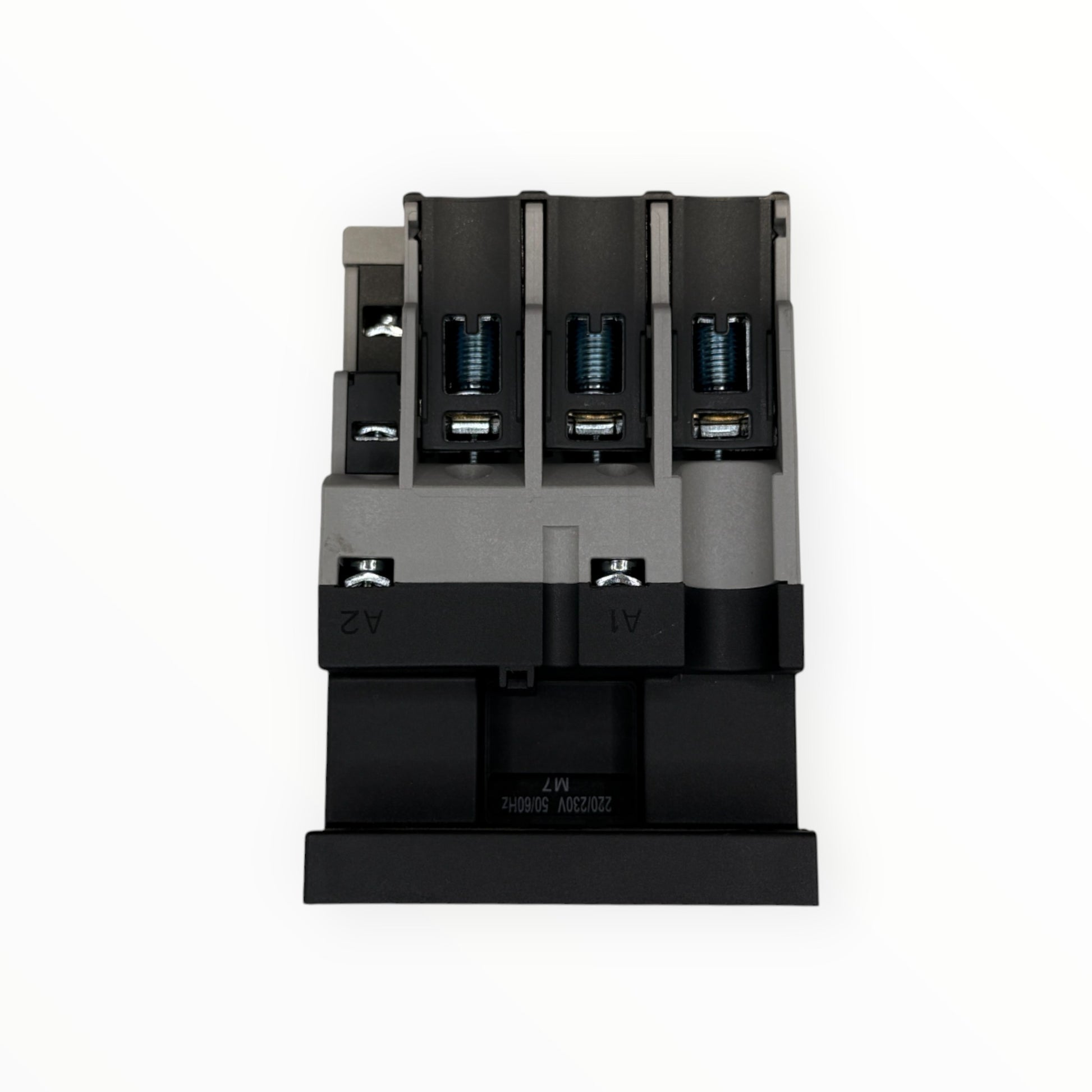

Bobina220/230 VAC, 50/60 Hz (código M7)
Consumo de bobina70 VA al cerrar, 6-9,5 VA mantenido, 1-3 W
Contactos auxiliaresIth 10 A; Ue 380 VAC y 220 VDC; AC-15 360 VA, DC-13 33 W
Vida mecánica10 millones de maniobras
Vida eléctrica AC-3900.000 maniobras
Frecuencia de maniobra AC-3600 maniobras por hora
Cable del circuito principal1,5 a 6 mm² (un cable flexible sin terminal); apriete 1,8 N·m
Grado de protecciónIP20
Temperatura ambiente-5 a +40 °C en uso normal (promedio de 24 h hasta +35 °C); límite -35 a +70 °C
AltitudHasta 2.000 m

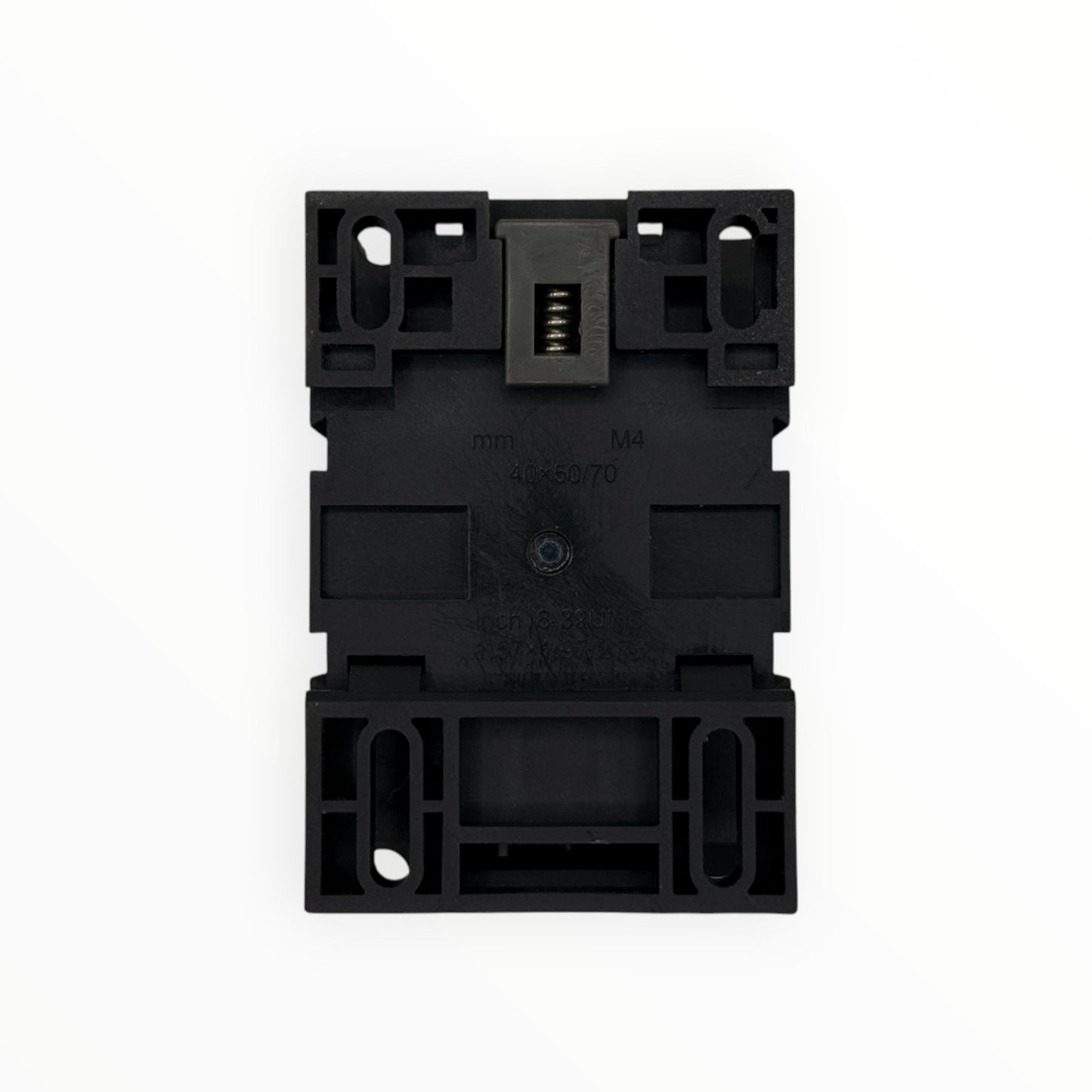

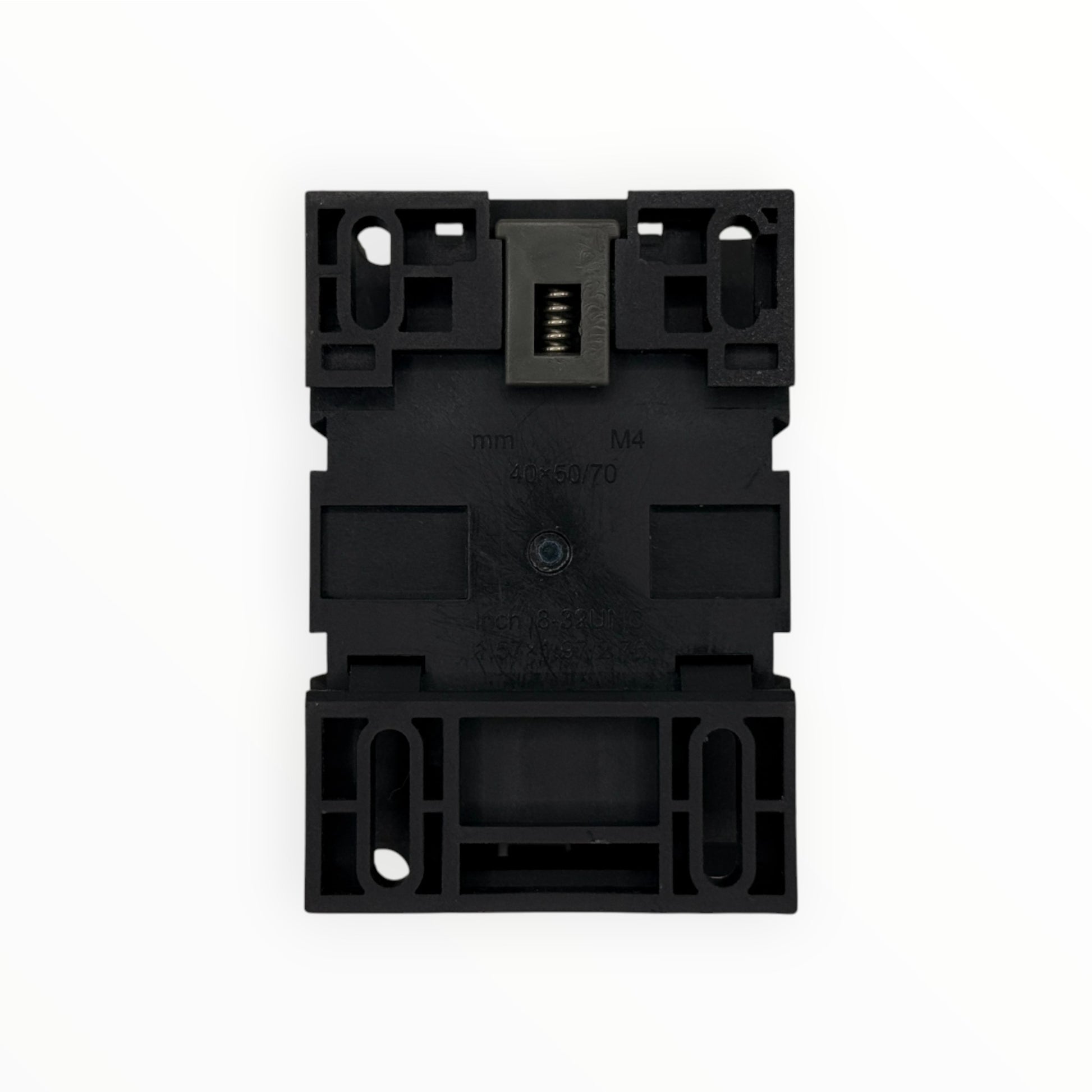

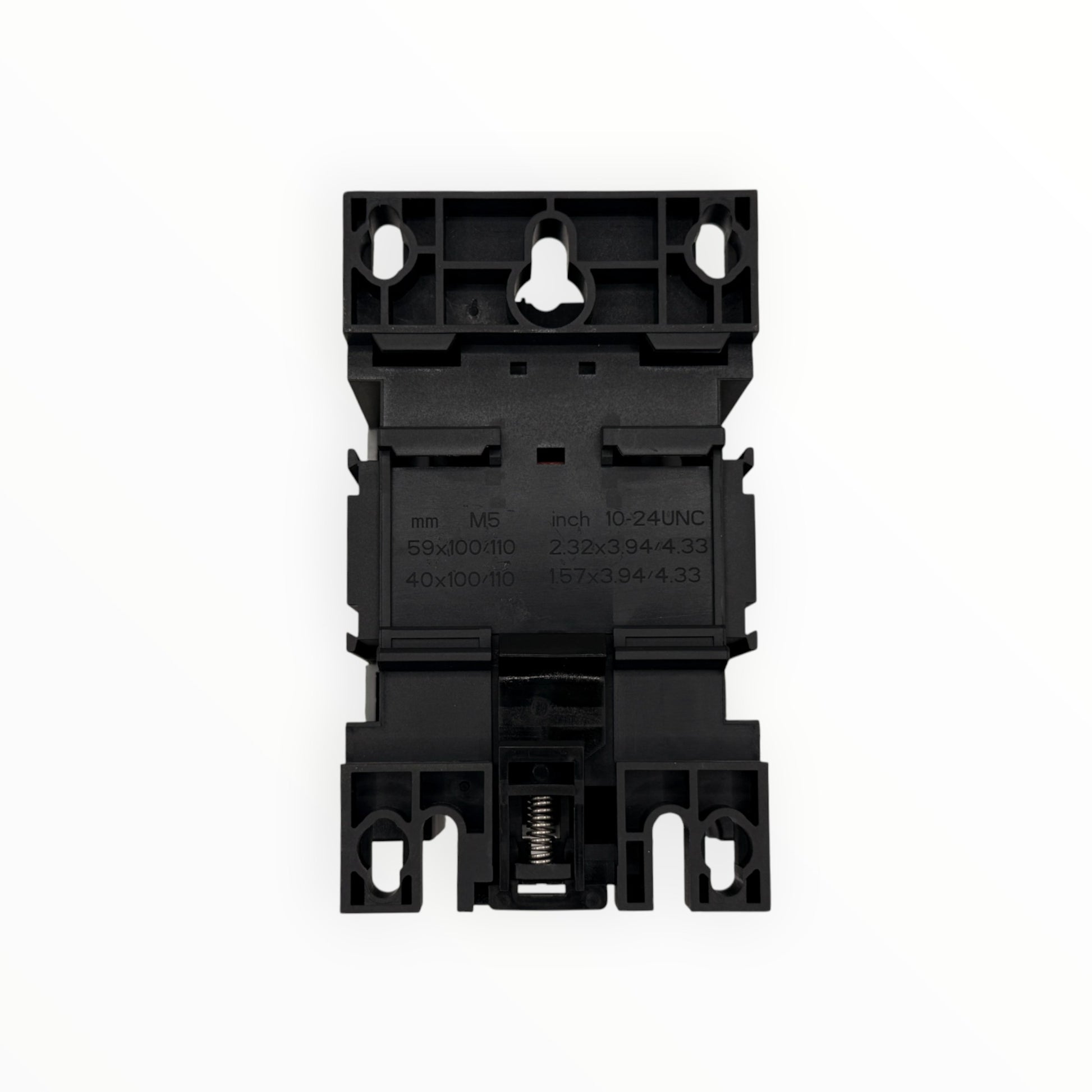

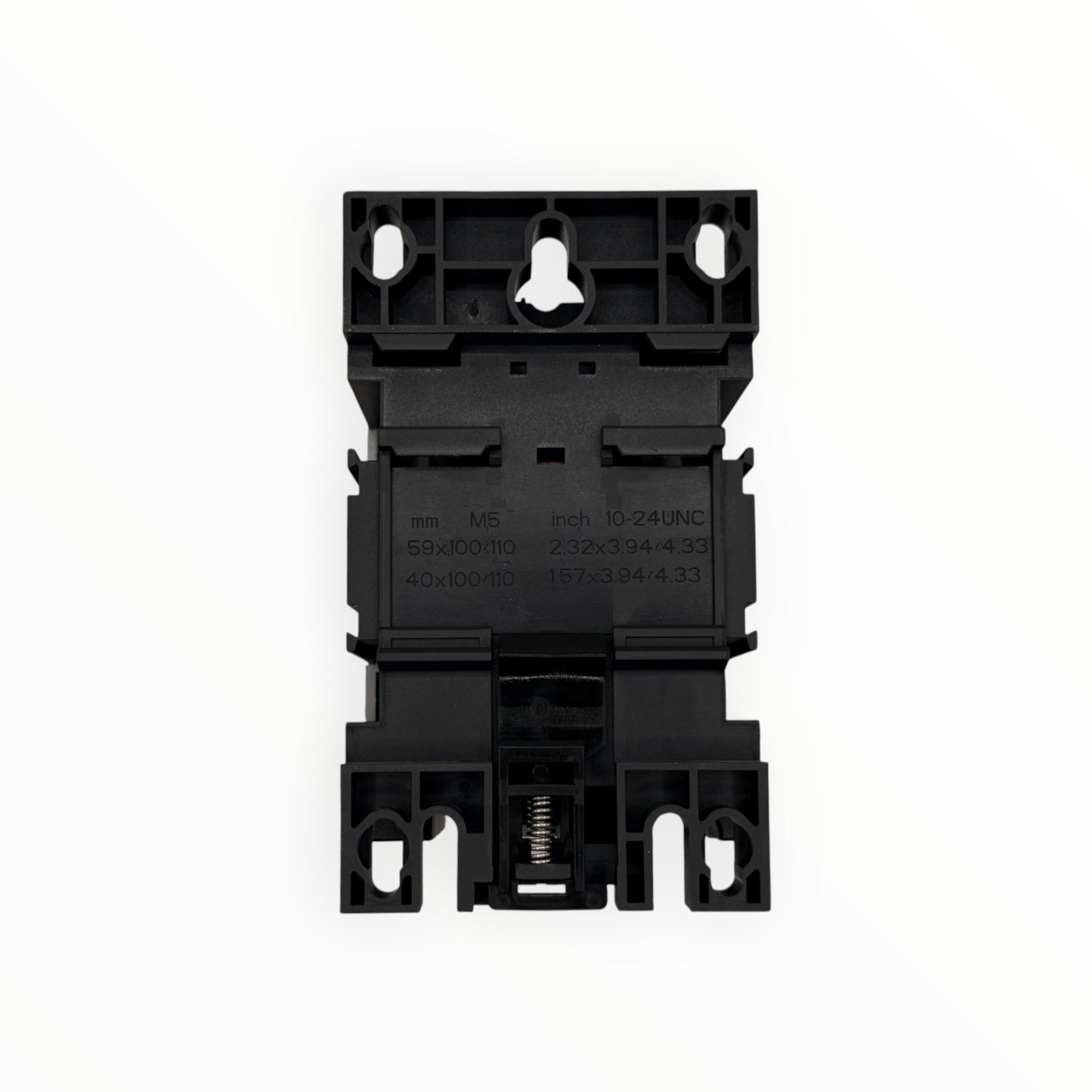

MontajeRiel DIN o tornillos
Dimensiones máximas (alto × ancho × profundidad)86 × 56,5 × 97 mm
NormaIEC 60947-1 e IEC 60947-4-1; marcas CE y TÜV

Importante: el relé térmico y los bloques de contactos auxiliares se venden por separado. El CJX2s-32 se combina con el relé térmico JR28s-36 (rangos 23-32 A y 28-36 A).

¿Cómo elegir?

Elige el contactor por la corriente AC-3 del motor, no por la corriente térmica: en la serie CJX2s, el CJX2s-12 cubre motores de hasta 5,5 kW a 380 V, el CJX2s-32 hasta 15 kW y el CJX2s-50 hasta 22 kW. En una red trifásica de 220 V la potencia admisible es menor: 7,5 kW en el CJX2s-32. La bobina es de 220/230 VAC: el circuito de mando debe entregar ese voltaje, no 24 VDC ni 380 V. Para la protección contra sobrecarga, elige el relé térmico cuyo rango contenga la corriente nominal que indica la placa del motor y ajusta el dial a ese valor; con este contactor va el JR28s-36 (rangos 23-32 A y 28-36 A).
