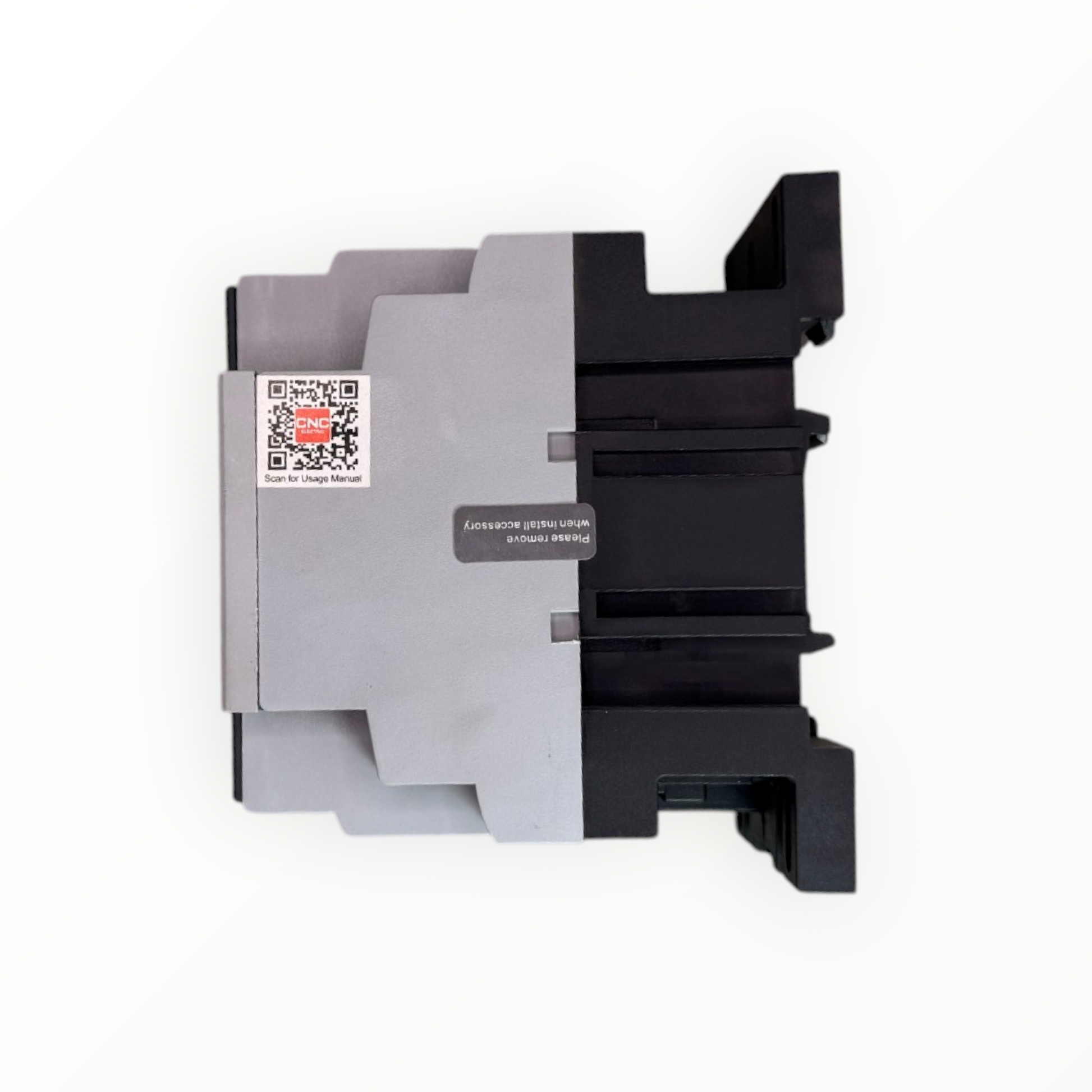

Contactor trifásico cjx2s 50a bobina 220v 1no 1nc

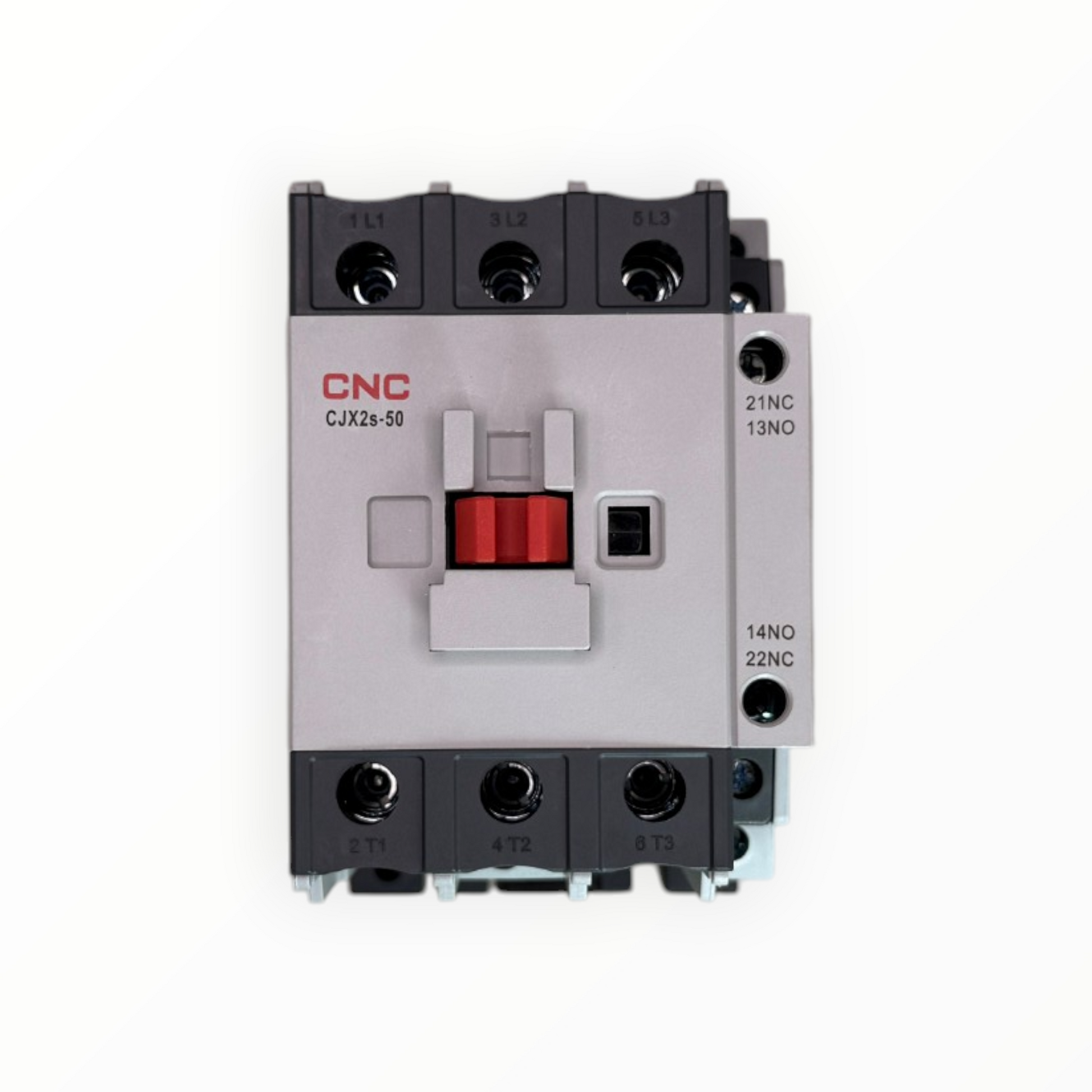

Contactor trifásico de 50 A en AC-3 con bobina de 220/230 VAC 50/60 Hz, modelo CJX2s-50 de CNC. Conecta y desconecta a distancia motores trifásicos y otros circuitos de potencia, incluso con arranques frecuentes. Trae incorporado un juego auxiliar 1NO+1NC (13-14 y 21-22) para la retención del pulsador de marcha o para señalizar su estado. Junto con un relé térmico JR28s-93 forma un arrancador magnético, acepta bloques de contactos auxiliares frontales F4-D y se monta en riel DIN o con tornillos.

Características y ficha técnica

• Modelo: CJX2s-50
• Polos: 3 (1L1-2T1, 3L2-4T2, 5L3-6T3)
• Contactos auxiliares incorporados: 1NO (13-14) + 1NC (21-22)

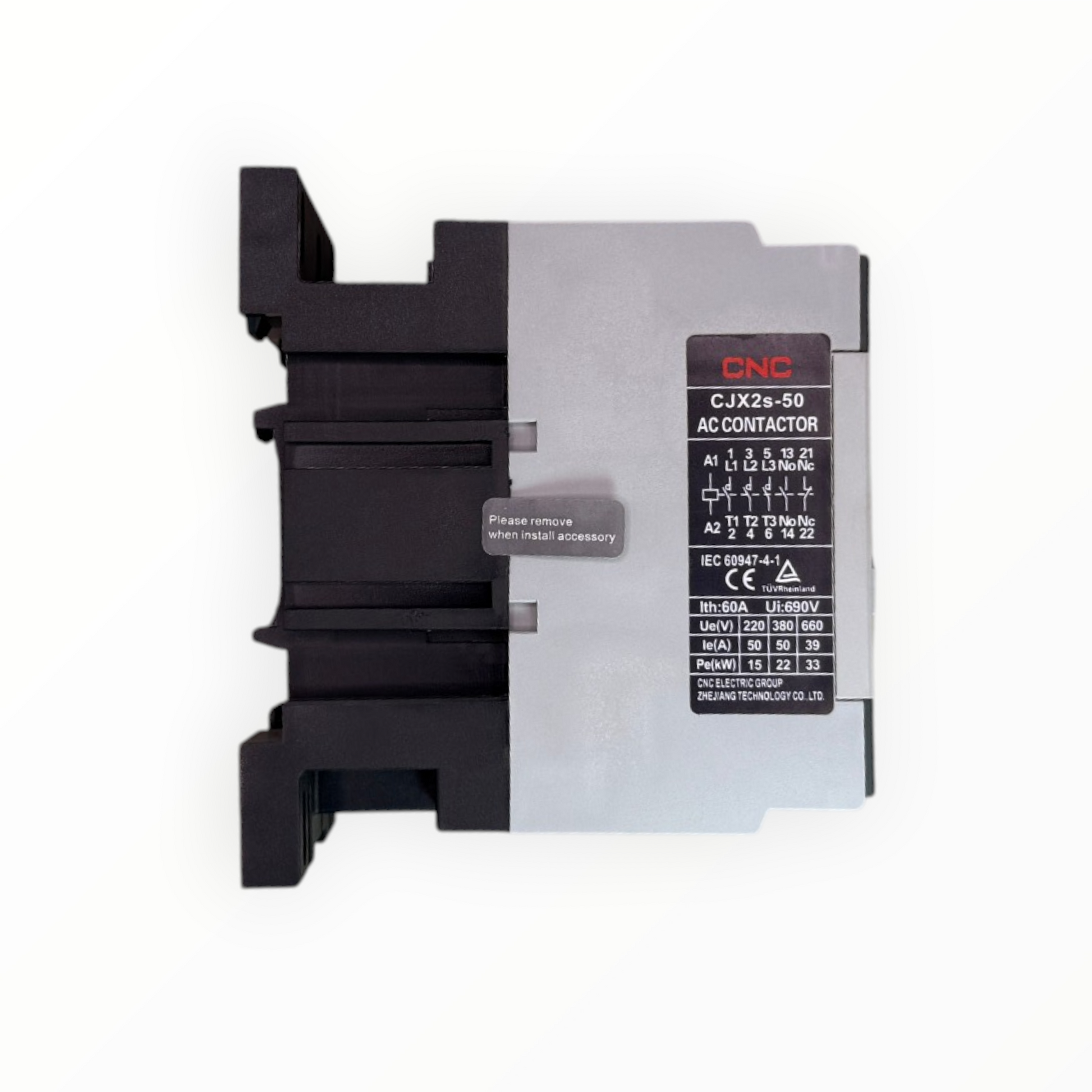

• Corriente AC-3 (Ie): 50 A a 220 V y a 380/400 V; 39 A a 660/690 V
• Potencia de motor AC-3: 15 kW a 220 V, 22 kW a 380/400 V, 33 kW a 660/690 V
• Corriente térmica (Ith, AC-1): 60 A
• Corriente AC-4 (inversión y frenado a contracorriente): 24 A (11 kW) a 380/400 V
• Tensión de aislamiento (Ui): 690 V
• Tensión de empleo (Ue): 380/400 V y 660/690 V
• Bobina: 220/230 VAC, 50/60 Hz (código M7)
• Consumo de bobina: 200 VA al cerrar, 15-20 VA mantenido, 6-10 W
• Contactos auxiliares: Ith 10 A; Ue 380 VAC y 220 VDC; AC-15 360 VA, DC-13 33 W
• Vida mecánica: 9 millones de maniobras
• Vida eléctrica AC-3: 900.000 maniobras
• Frecuencia de maniobra AC-3: 600 maniobras por hora
• Cable del circuito principal: 2,5 a 25 mm² (un cable flexible sin terminal); apriete 5 N·m
• Grado de protección: IP10
• Temperatura ambiente: -5 a +40 °C en uso normal (promedio de 24 h hasta +35 °C); límite -35 a +70 °C
• Altitud: Hasta 2.000 m

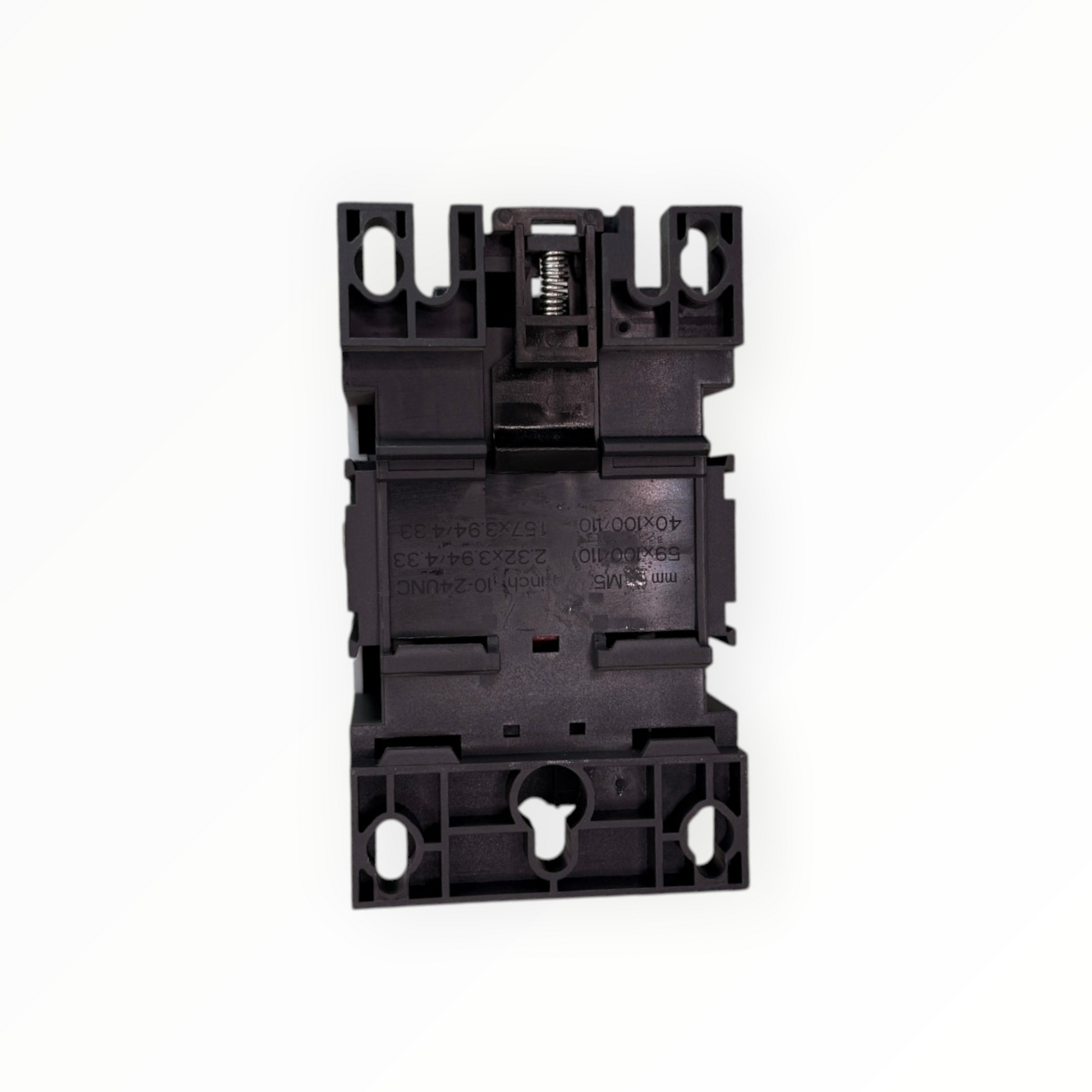

• Montaje: Riel DIN o tornillos
• Dimensiones máximas (alto × ancho × profundidad): 127,5 × 74,5 × 117 mm
• Norma: IEC 60947-1 e IEC 60947-4-1; marcas CE y TÜV

Importante: el relé térmico y los bloques de contactos auxiliares se venden por separado. El CJX2s-50 se combina con el relé térmico JR28s-93 (rangos de 23 a 93 A).

¿Cómo elegir?

Elige el contactor por la corriente AC-3 del motor, no por la corriente térmica: en la serie CJX2s, el CJX2s-12 cubre motores de hasta 5,5 kW a 380 V, el CJX2s-32 hasta 15 kW y el CJX2s-50 hasta 22 kW. En una red trifásica de 220 V la potencia admisible es menor: 15 kW en el CJX2s-50. La bobina es de 220/230 VAC: el circuito de mando debe entregar ese voltaje, no 24 VDC ni 380 V. Para la protección contra sobrecarga, elige el relé térmico cuyo rango contenga la corriente nominal que indica la placa del motor y ajusta el dial a ese valor; con este contactor va el JR28s-93 (rangos de 23 a 93 A).
