XCPCNeumática

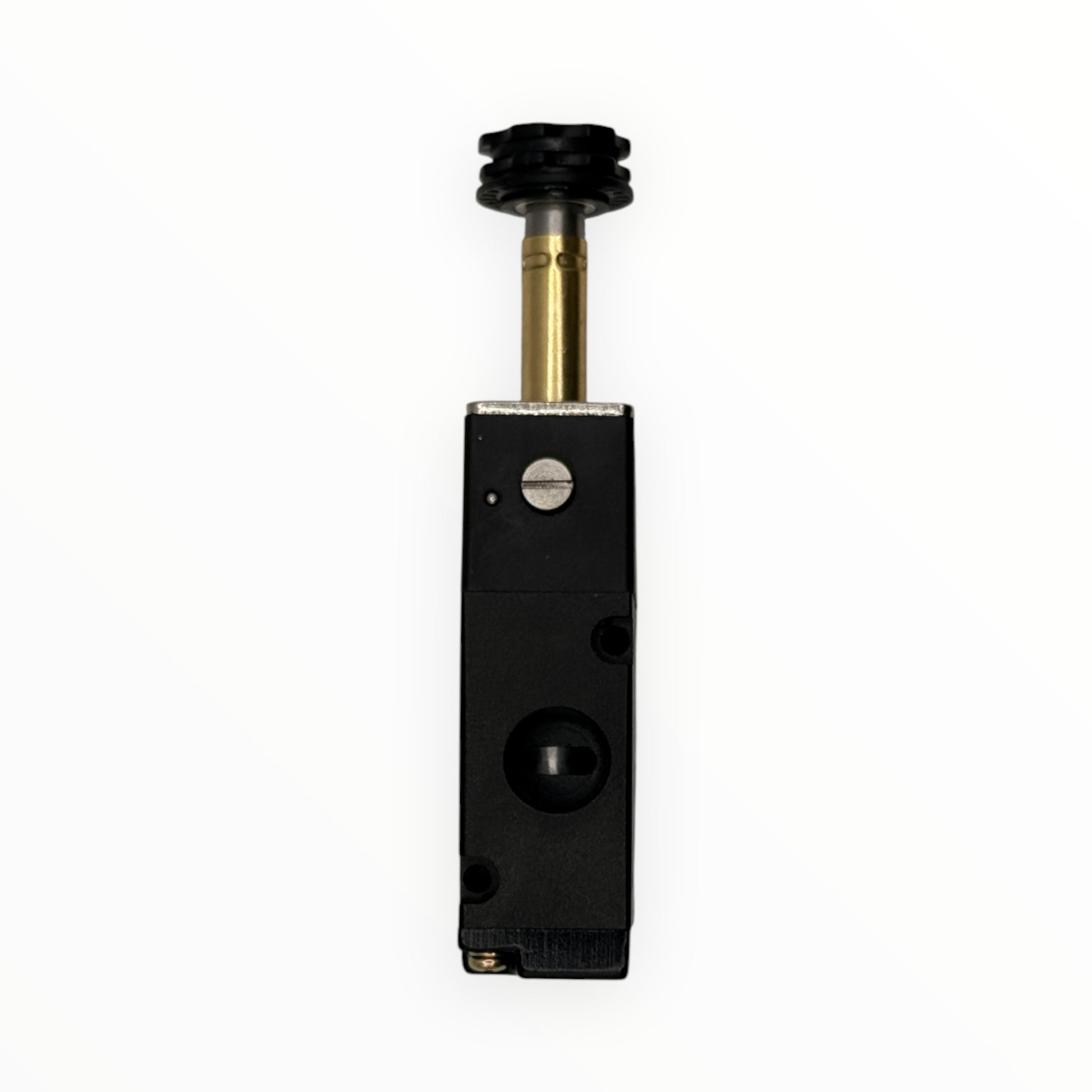

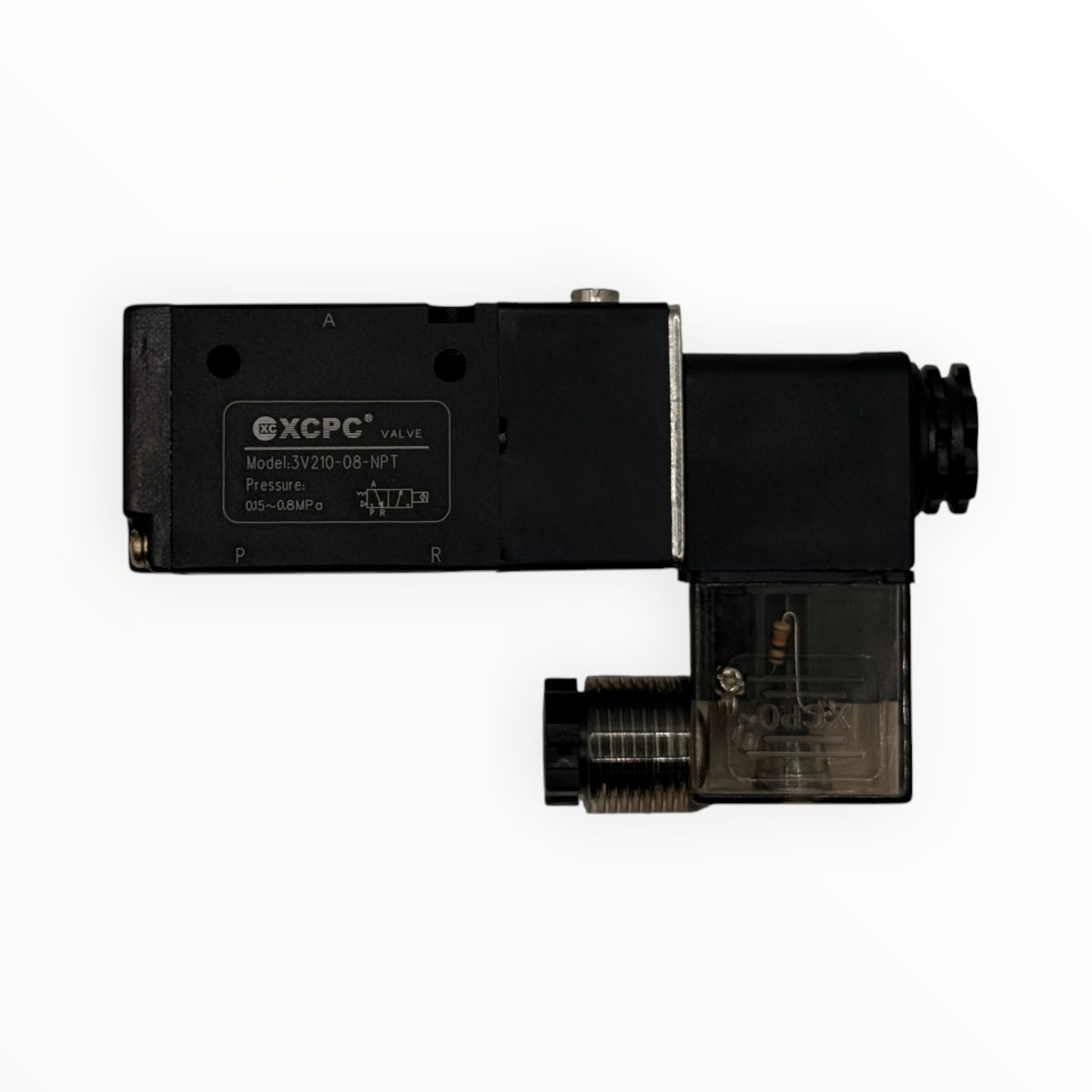

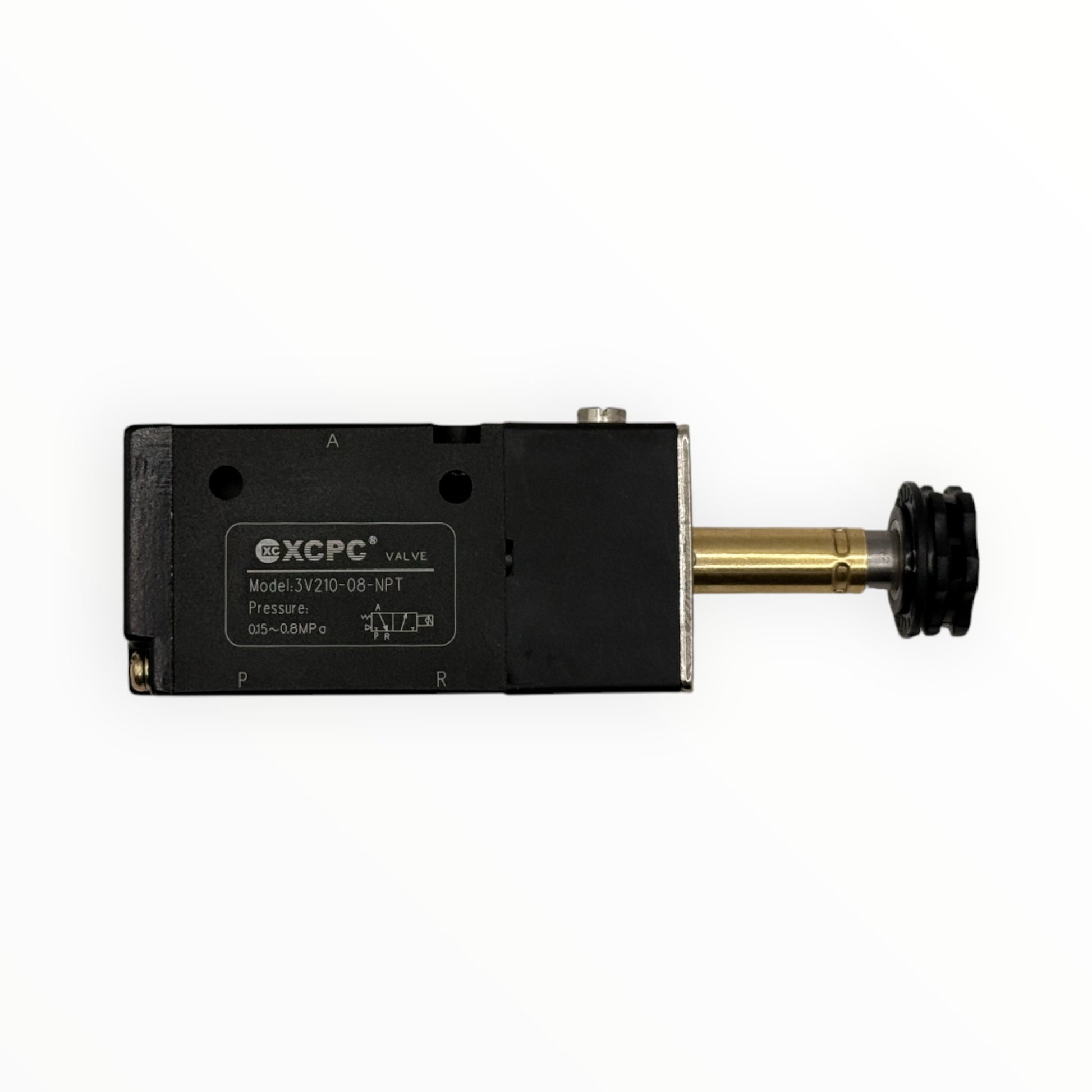

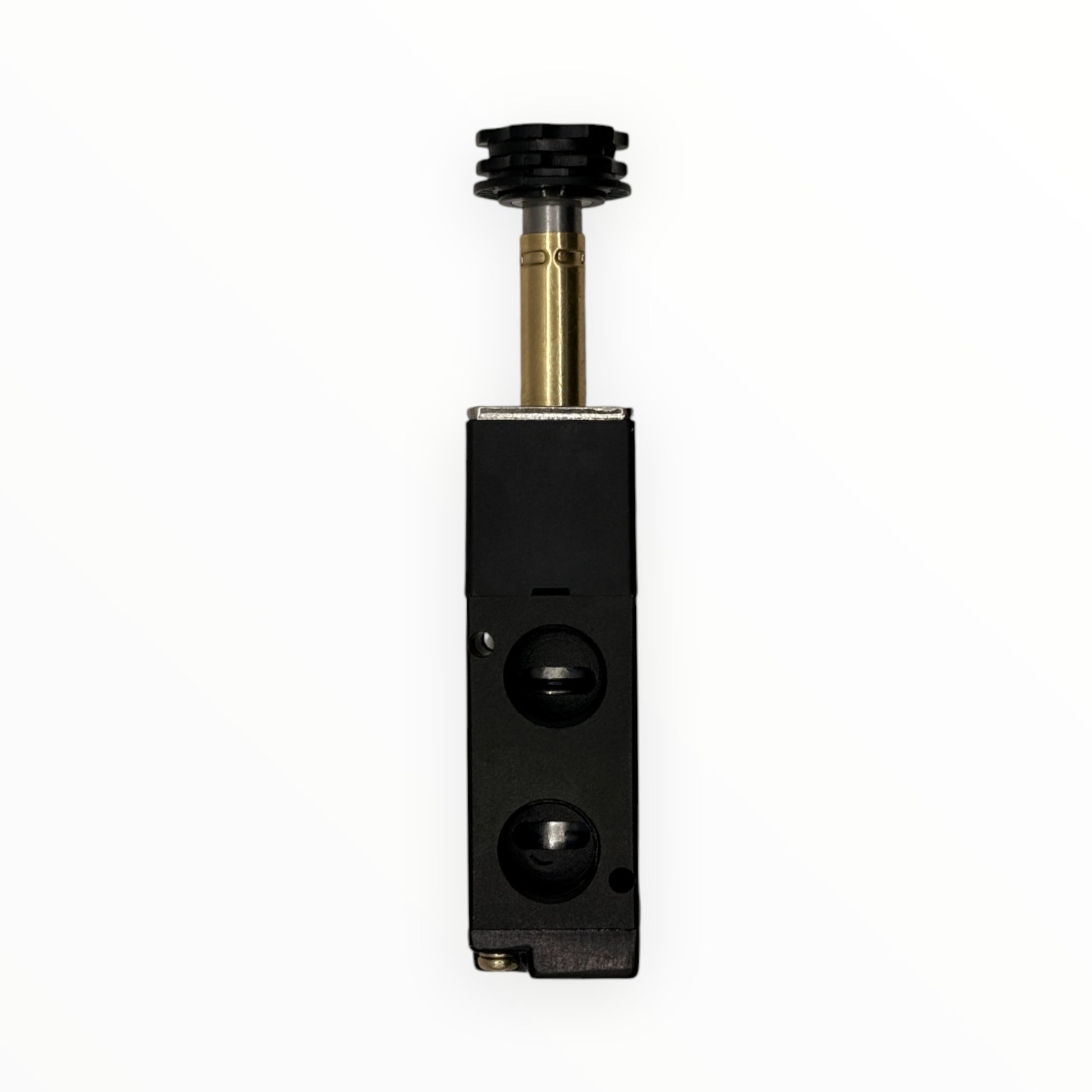

Electroválvula 3/2 conexión 1/4"

Electroválvula 3/2 conexión 1/4"

SKU: XC 1104 · Modelo 3V210-08

Presión de trabajo1,5 a 8 bar
Temperatura de trabajo5 °C a 50 °C
RetornoPor resorte
Área efectiva16 mm²
AccionamientoPilotado interno
FluidoAire filtrado a 40 µm

Electroválvula 3/2 de 1/4" serie 200 de XCPC, simple solenoide con retorno por resorte. Tiene una entrada, una salida y un escape: sirve para mover un cilindro de simple efecto, pilotar otra válvula, soplar o cortar el aire de una línea. Área efectiva de 16 mm² (Cv 0,89) y accionamiento pilotado interno, por lo que necesita al menos 1,5 bar para conmutar.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo3V210-08
TipoElectroválvula 3 vías, 2 posiciones, simple solenoide
RetornoPor resorte
ConexionesEntrada y salida 1/4" NPT; escape 1/8" NPT
Área efectiva16 mm² (Cv 0,89)
AccionamientoPilotado interno
FluidoAire filtrado a 40 µm
Presión de trabajo1,5 a 8 bar (0,15 a 0,8 MPa)
Presión máxima de prueba12 bar (1,2 MPa)
Temperatura de trabajo5 °C a 50 °C
Tolerancia de voltaje±10 %
Protección de bobinaClase F, IP65
Frecuencia máxima5 ciclos por segundo
Tiempo mínimo de excitación0,05 s

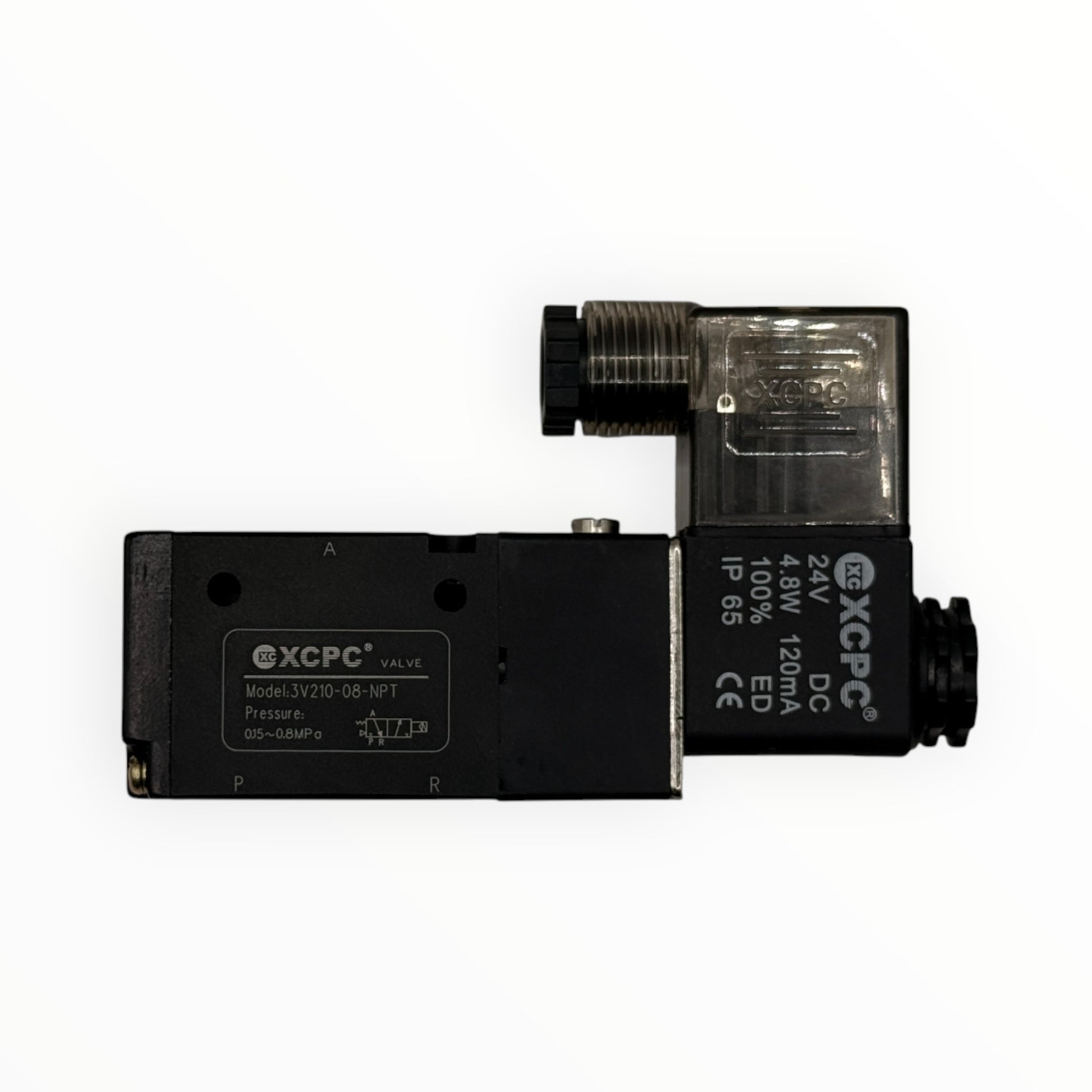

Importante: la bobina se vende por separado. Elige su voltaje según tu tablero: hay bobinas serie 210 de 12 VDC, 24 VDC, 24 VAC, 110 VAC y 220 VAC.

¿Cómo elegir?

Usa 3/2 para cilindros de simple efecto, soplado o para dar y cortar el aire a un equipo; para un cilindro de doble efecto necesitas una 5/2 como la 4V210-08. Como es pilotada, no conmuta con menos de 1,5 bar: para vacío o presiones muy bajas se usa una válvula de acción directa. Instala un filtro regulador antes de la válvula: la válvula requiere aire filtrado a 40 µm.
