ZTNeumática

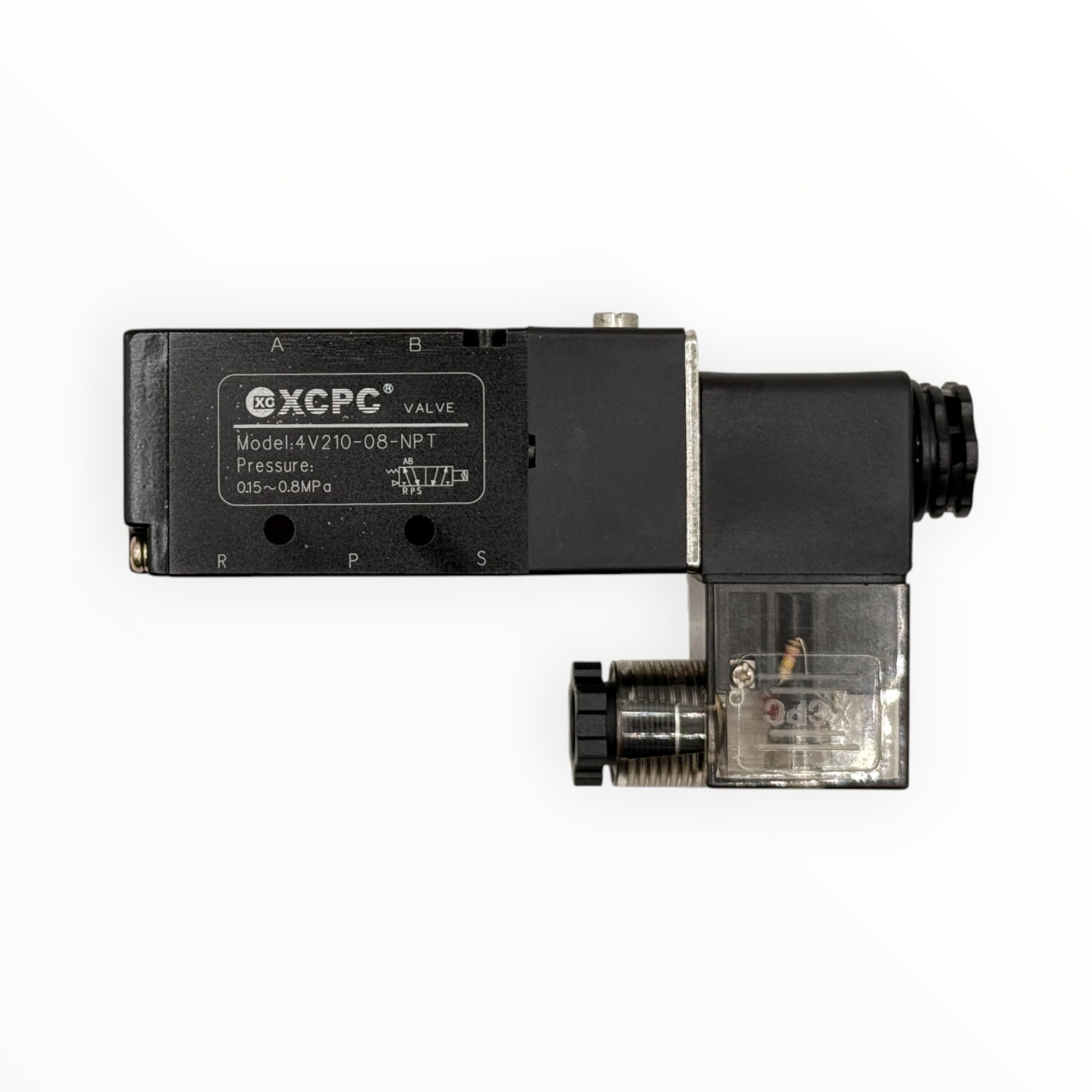

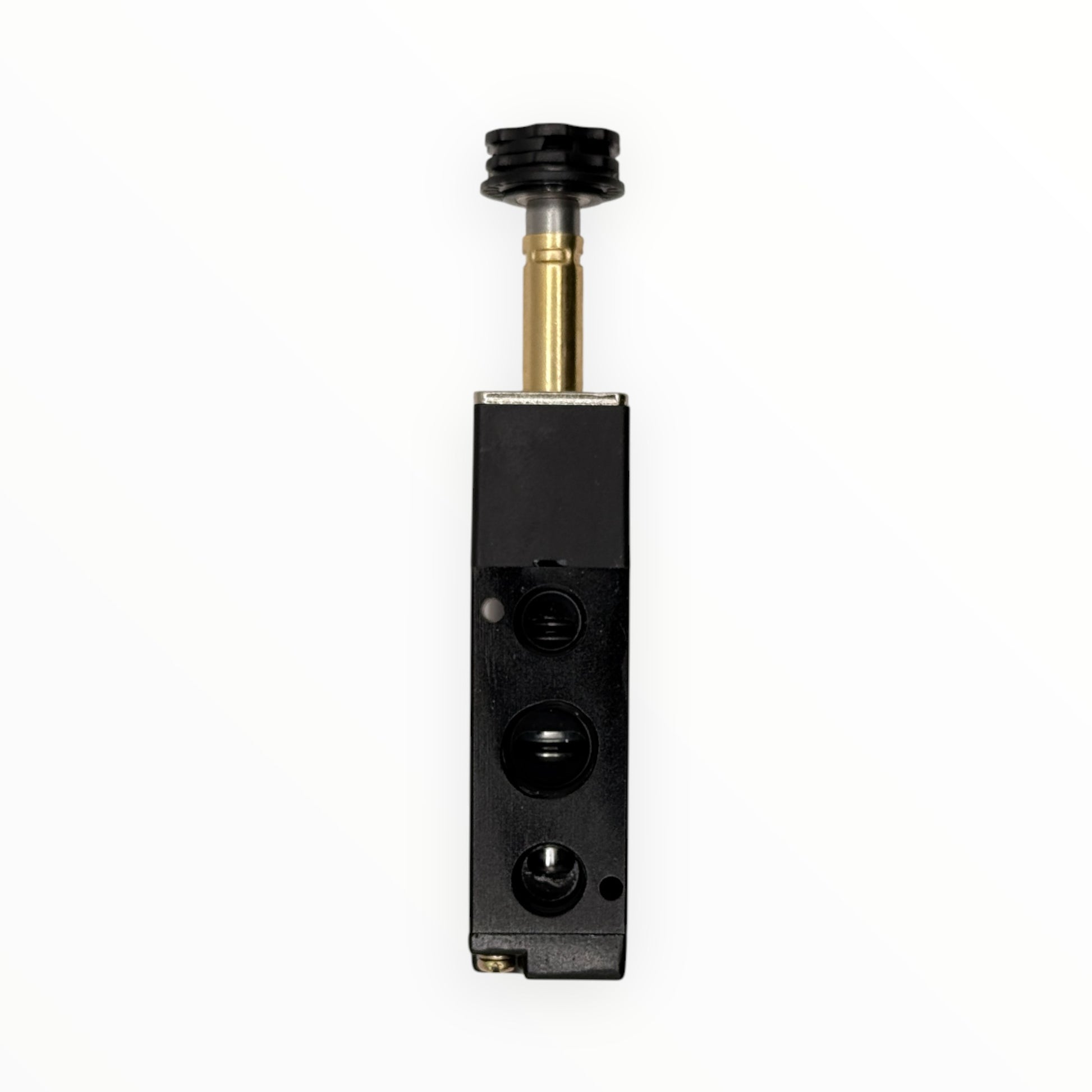

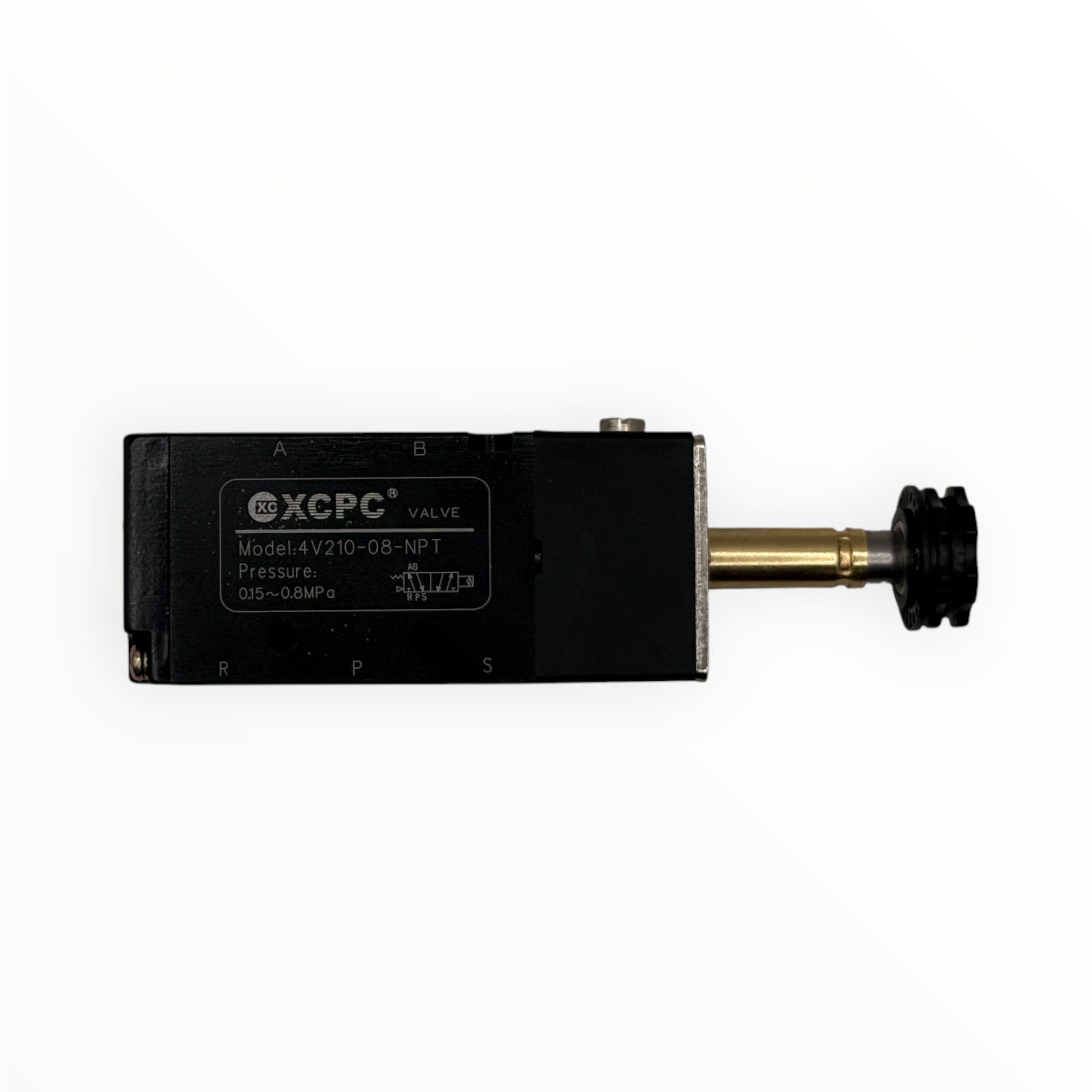

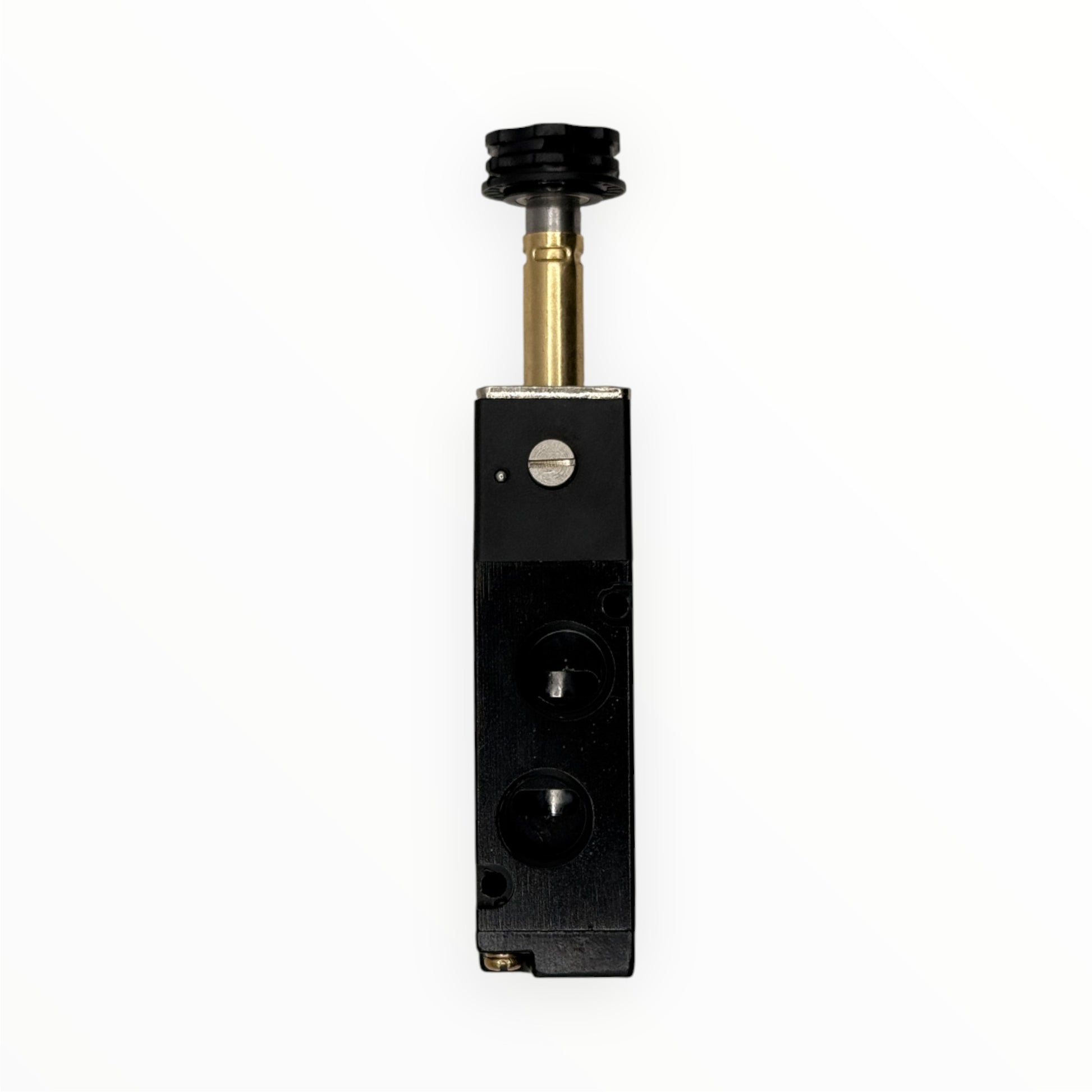

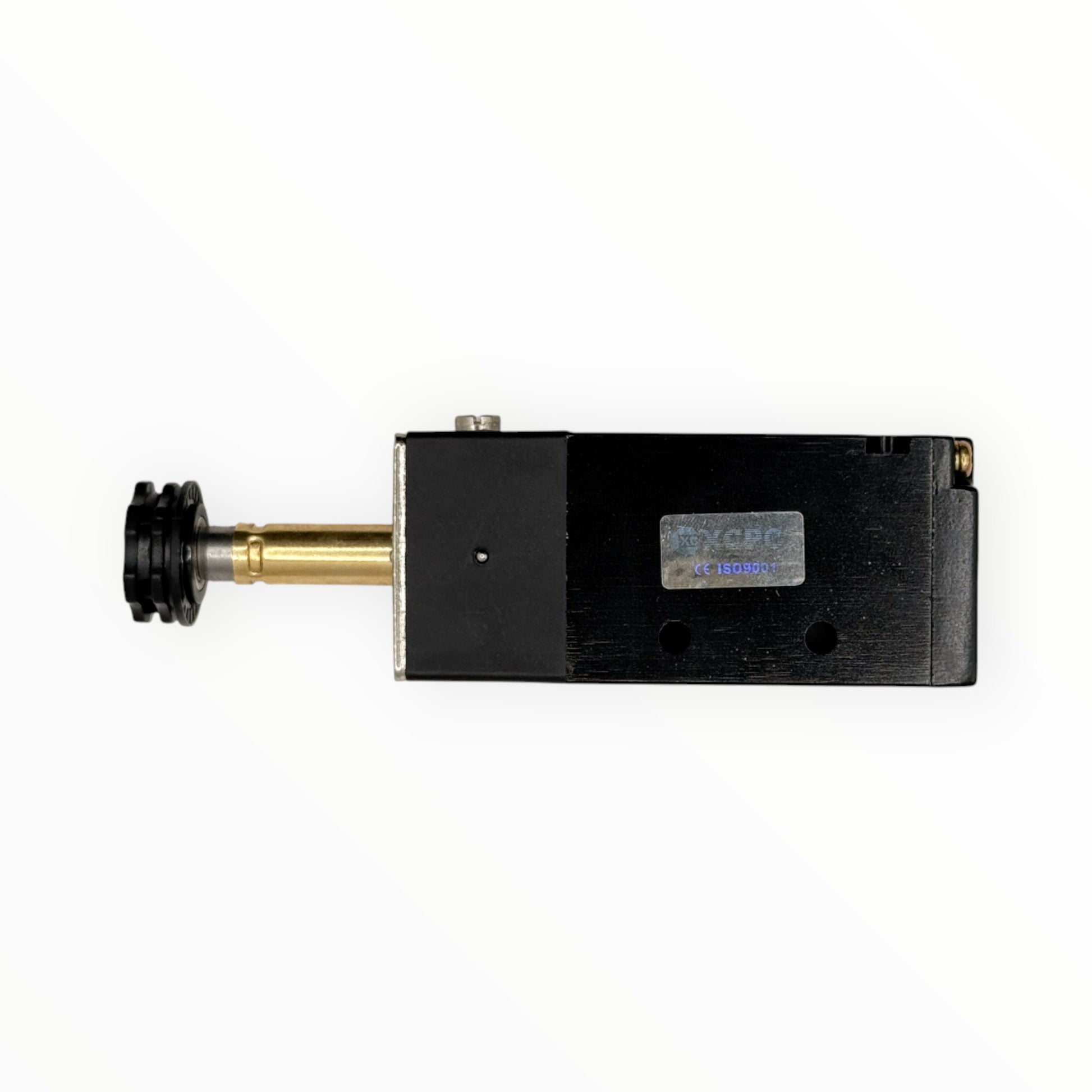

Electroválvula 5/2 conexión 1/4"

Electroválvula 5/2 conexión 1/4"

SKU: XC 1100 · Modelo 4V210-08

Presión de trabajo1,5 a 8 bar
Temperatura de trabajo5 °C a 50 °C
RetornoPor resorte
Área efectiva16 mm²
AccionamientoPilotado interno
FluidoAire filtrado a 40 µm

Electroválvula 5/2 de 1/4" serie 200, simple solenoide con retorno por resorte. Controla un cilindro de doble efecto o un actuador rotativo: al energizar la bobina envía aire a una salida y al cortar la señal el resorte la devuelve a su posición inicial. Tiene área efectiva de 16 mm² (Cv 0,89), es pilotada internamente y se instala en línea o sobre un manifold serie 200.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo4V210-08
TipoElectroválvula 5 vías, 2 posiciones, simple solenoide
RetornoPor resorte
ConexionesEntrada y salidas A/B 1/4" NPT; escapes 1/8" NPT
Área efectiva16 mm² (Cv 0,89)
AccionamientoPilotado interno
FluidoAire filtrado a 40 µm
Presión de trabajo1,5 a 8 bar (0,15 a 0,8 MPa)
Presión máxima de prueba12 bar (1,2 MPa)
Temperatura de trabajo5 °C a 50 °C
Tolerancia de voltaje±10 %
Protección de bobinaClase F, IP65
Frecuencia máxima5 ciclos por segundo
Tiempo mínimo de excitación0,05 s
MontajeEn línea o sobre manifold serie 200

Importante: la bobina se vende por separado. Elige su voltaje según tu tablero: hay bobinas serie 210 de 12 VDC, 24 VDC, 24 VAC, 110 VAC y 220 VAC.

¿Cómo elegir?

Usa simple solenoide cuando el cilindro debe volver solo a su posición al cortar la señal; si debe mantener la posición ante un corte de energía, elige la versión doble solenoide 4V220-08. Para cilindros de mayor diámetro o más velocidad, la serie 300 (4V310-08) tiene más caudal con la misma rosca de 1/4". Si vas a montar varias válvulas juntas, un manifold serie 200 reparte una sola entrada de aire. Instala un filtro regulador antes de la válvula: la válvula requiere aire filtrado a 40 µm.
