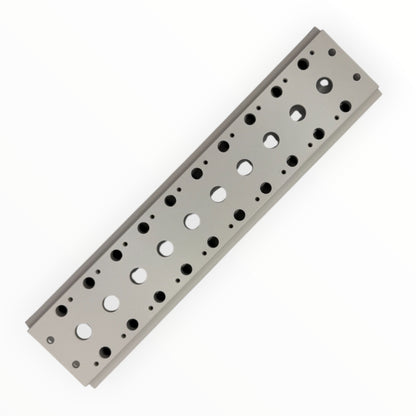

Manifold 10 estaciones para válvula serie 200

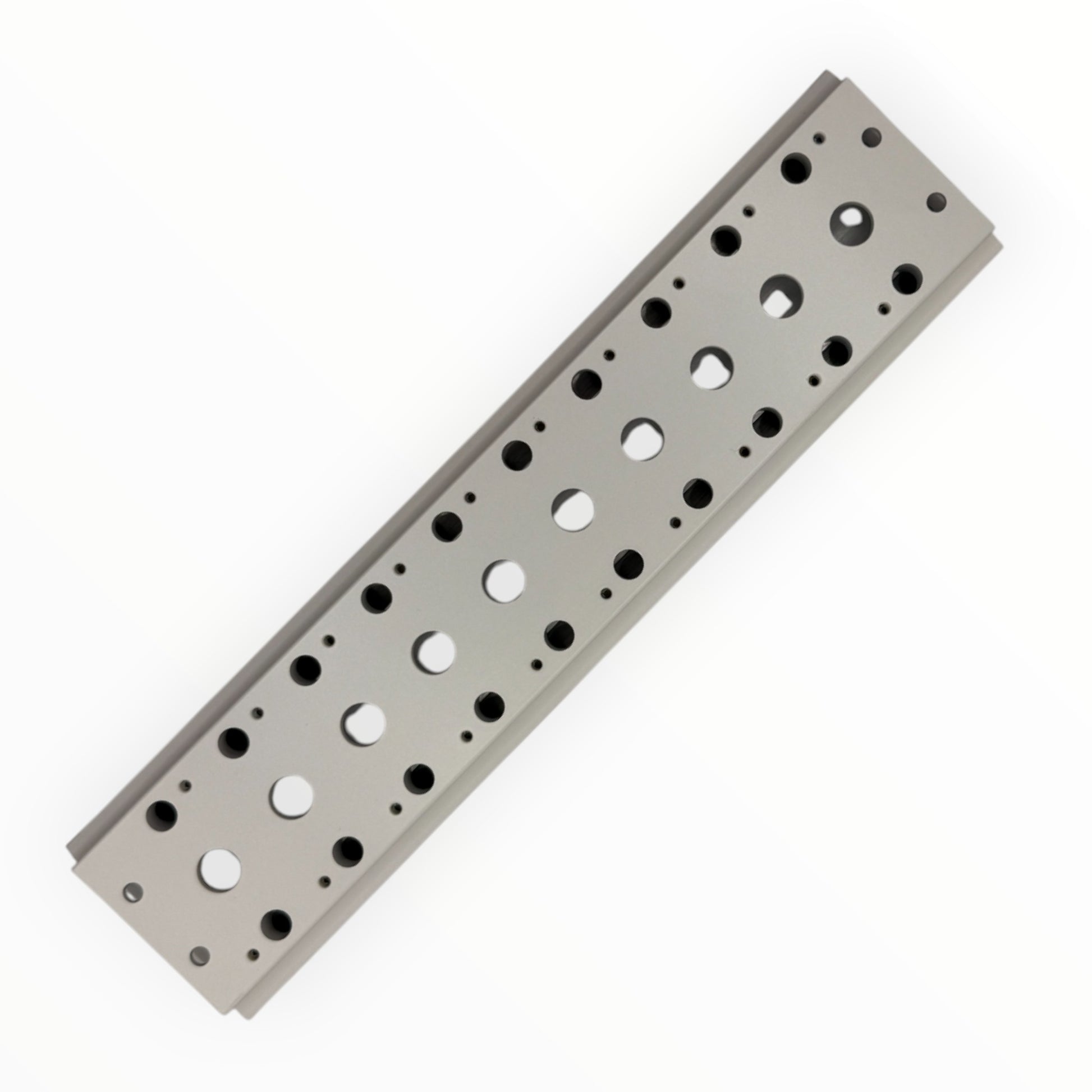

Manifold de 10 estaciones para electroválvulas serie 200 de XCPC. En vez de alimentar cada válvula con su propia línea de aire, el manifold reparte una sola entrada de presión y los escapes comunes a las 10 posiciones, lo que reduce conexiones, fugas y espacio en el tablero. Cada estación recibe una válvula 4V200 atornillada sobre su empaquetadura; las salidas A y B de trabajo quedan en cada válvula. Las posiciones que no se usen se cierran con placa ciega, así el bloque queda listo para agregar válvulas después.

Características y ficha técnica

• Modelo: 4V200M-10F
• Tipo: Base múltiple (manifold) para válvulas serie 4V200
• Estaciones: 10

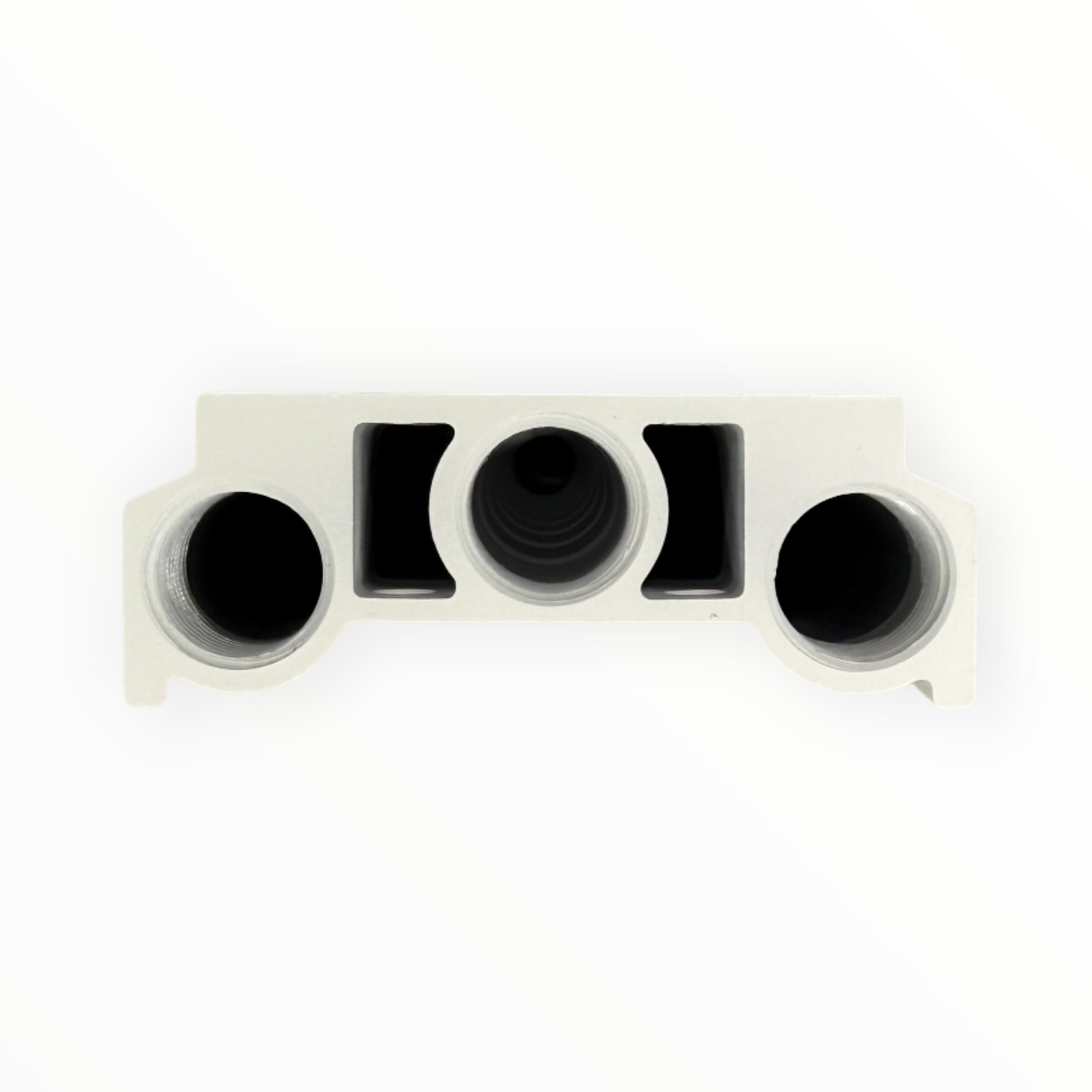

• Alimentación y escapes: Comunes, rosca 1/4" en ambos extremos
• Salidas de trabajo (A y B): En cada válvula, no en el manifold
• Largo aproximado: 230 mm
• Incluye: Empaquetaduras y tornillos para montar las válvulas
• Material: Aleación de aluminio
• Aplicación: Tableros neumáticos con varias electroválvulas, líneas de producción y maquinaria

¿Cómo elegir?

Cuenta las válvulas que necesitas hoy y suma las que podrías agregar: es preferible un manifold con estaciones de sobra cerradas con placa ciega que tener que cambiarlo después. El manifold solo acepta válvulas de la serie 200; para caudales mayores se usa serie 300 en otra base. Si usas muchas válvulas a la vez, alimenta el manifold por ambos extremos para que no falte caudal en las estaciones del centro.

Productos compatibles

• Electroválvula 5/2 conexión 1/4" 4V210-08
• Electroválvula doble solenoide 5/2 4V220-08
• Placa ciega para estaciones sin uso
• Manifold 6 estaciones serie 200
