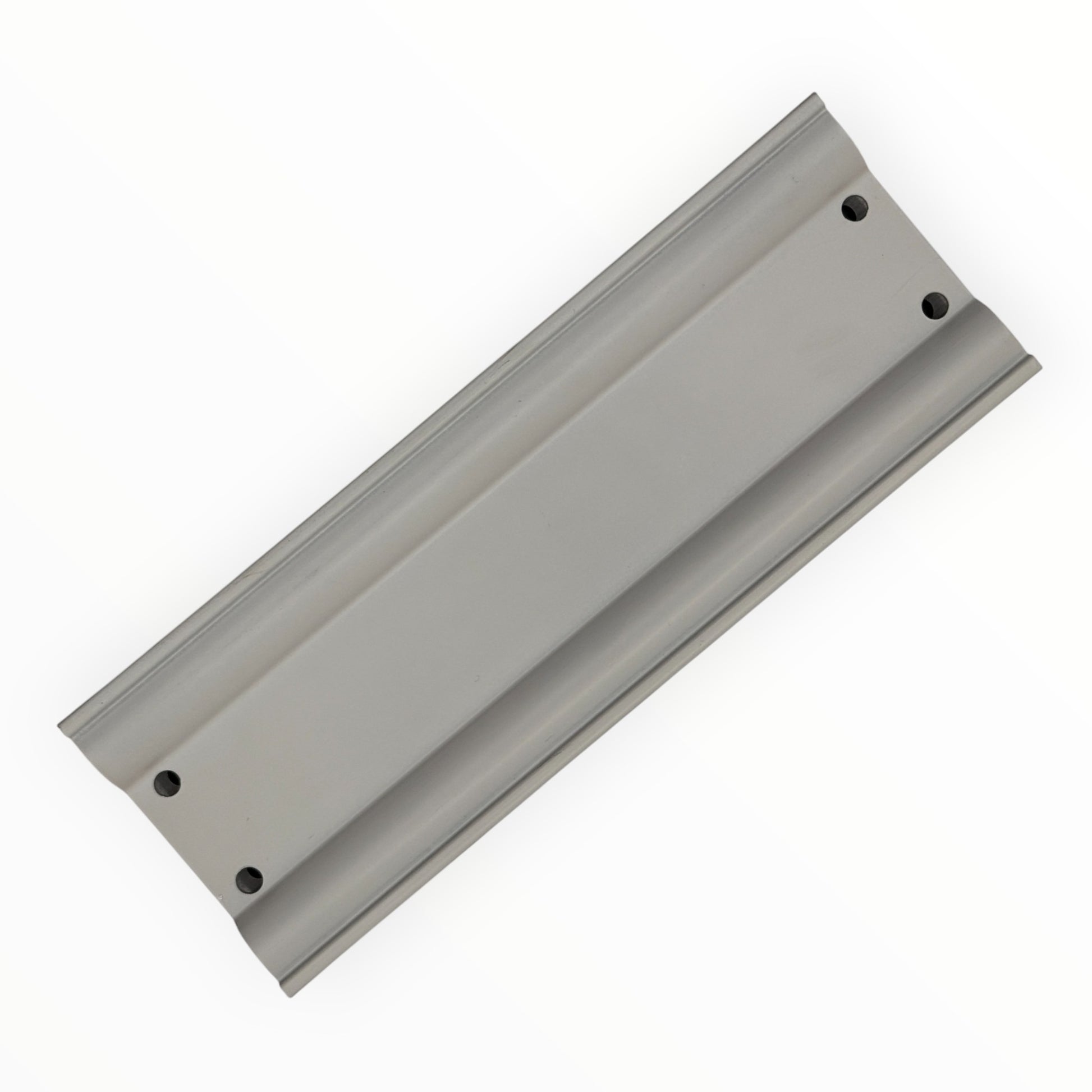

Manifold 6 estaciones para válvula serie 200

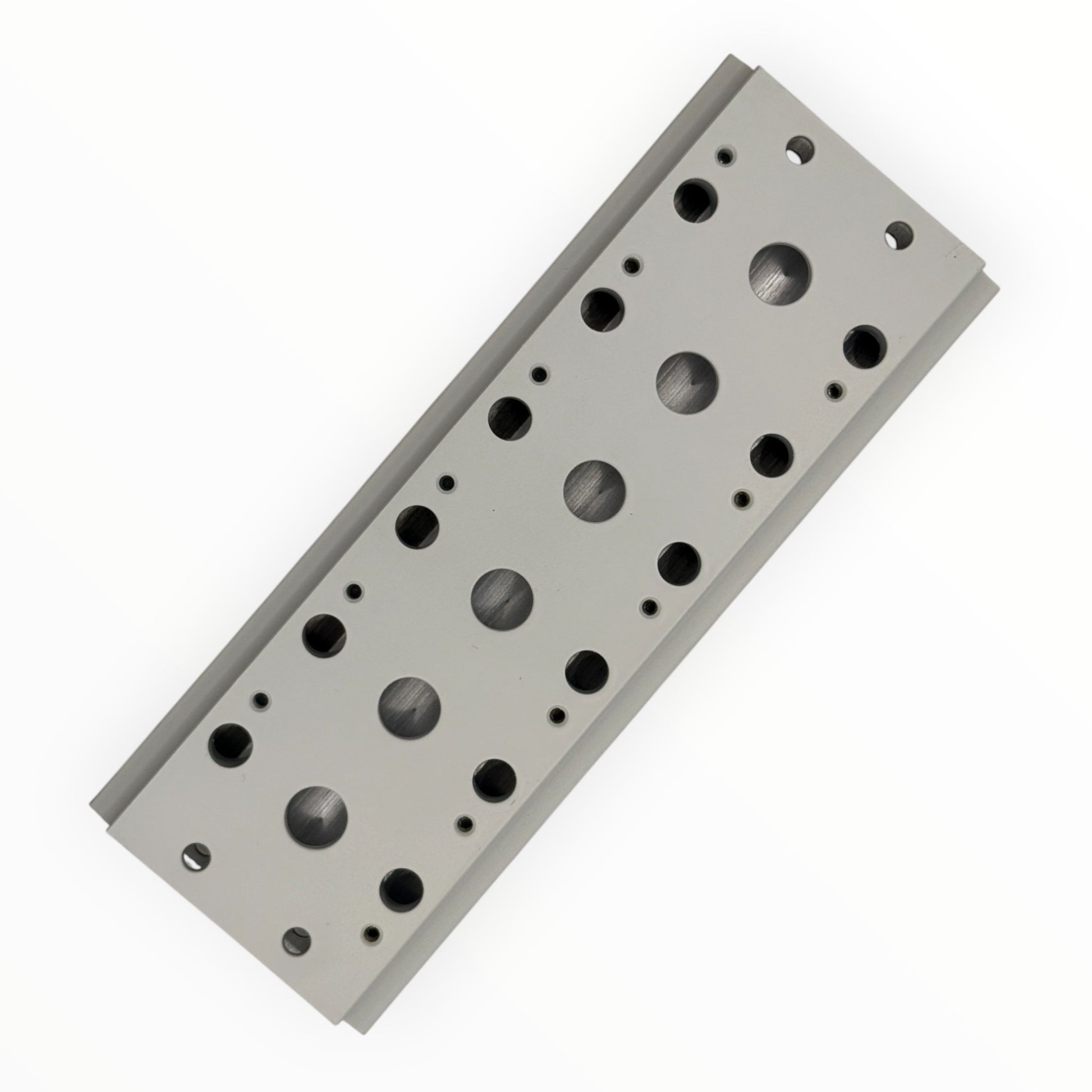

Manifold de 6 estaciones para electroválvulas serie 200 de XCPC. En vez de alimentar cada válvula con su propia línea, el manifold reparte una sola entrada de presión y los escapes comunes a las 6 posiciones, lo que reduce conexiones, fugas y espacio en el tablero. Cada estación recibe una válvula 4V200 atornillada sobre su empaquetadura; las salidas A y B de trabajo quedan en cada válvula. Las posiciones sin uso se cierran con placa ciega.

Características y ficha técnica

• Modelo: 4V200M-6F
• Tipo: Base múltiple (manifold) para válvulas serie 4V200
• Estaciones: 6

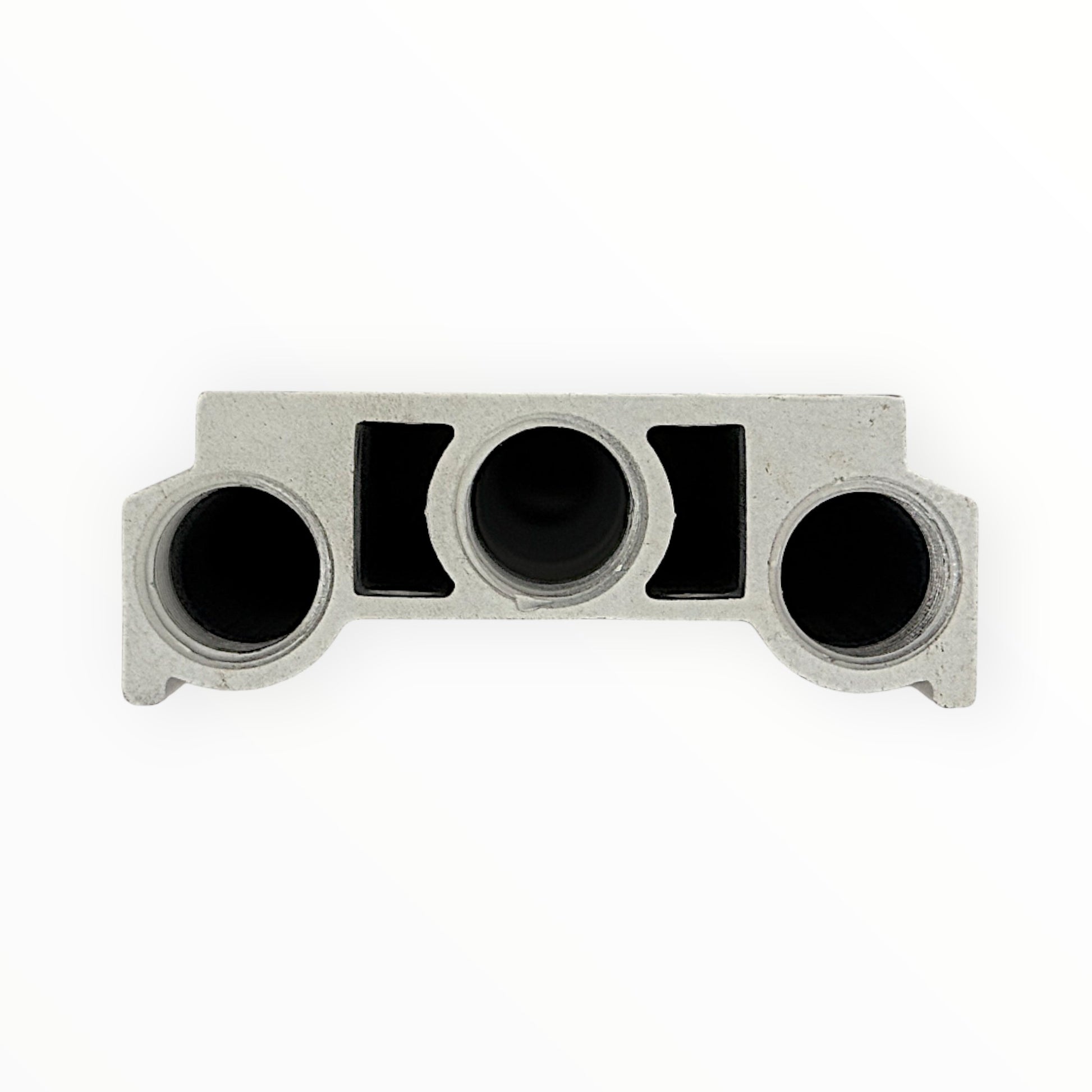

• Alimentación y escapes: Comunes, rosca 1/4" NPT
• Salidas de trabajo (A y B): En cada válvula, no en el manifold
• Largo: 138 mm
• Material: Aleación de aluminio
• Aplicación: Tableros neumáticos con varias electroválvulas, líneas de producción y maquinaria

¿Cómo elegir?

Cuenta las válvulas que necesitas hoy y suma las que podrías agregar: si son más de 6, usa el manifold de 10 estaciones y cierra las sobrantes con placa ciega. El manifold solo acepta válvulas de la serie 200; para caudales mayores se usa serie 300 en otra base. Conecta la entrada de presión con un conector recto de 1/4" NPT del diámetro de tu manguera.
