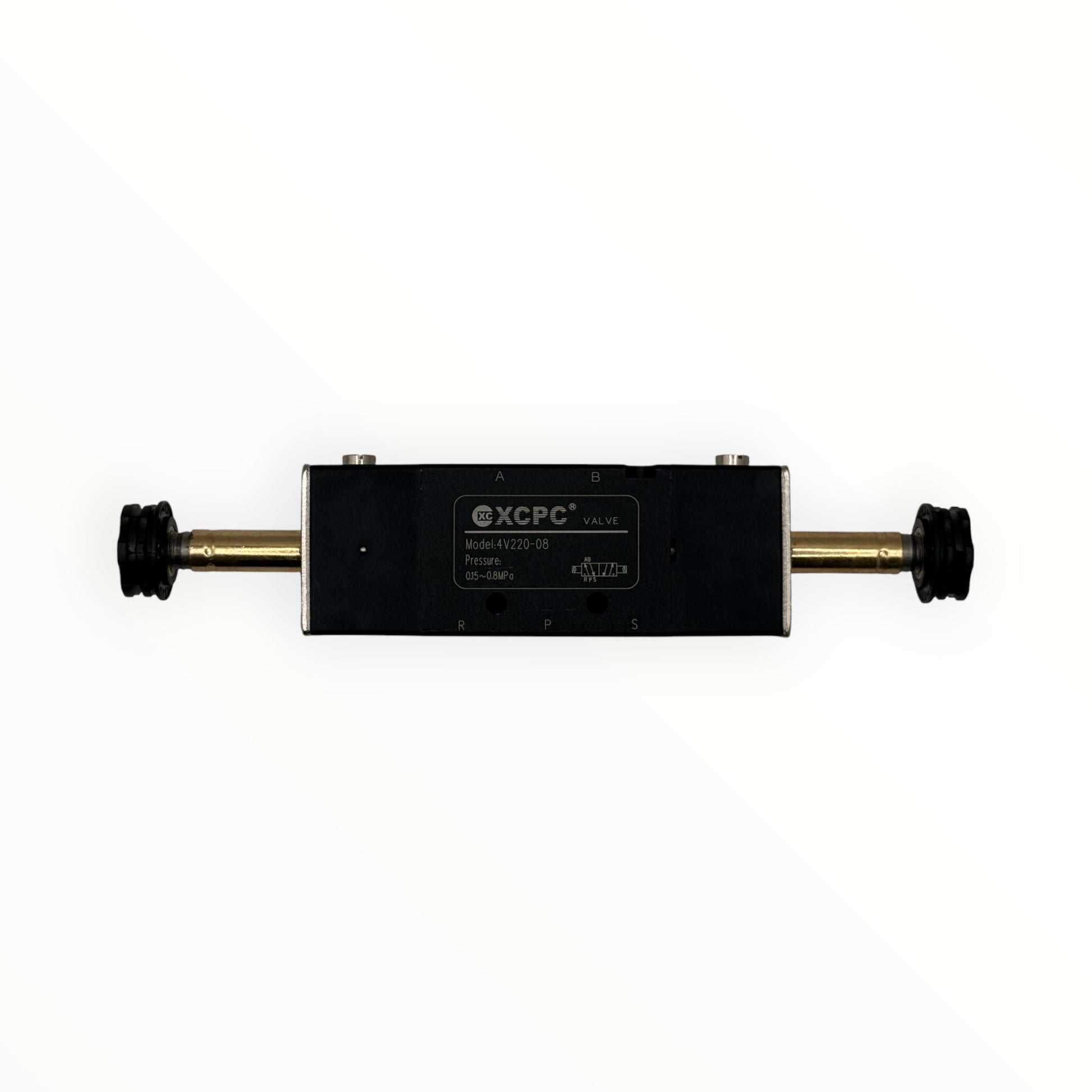

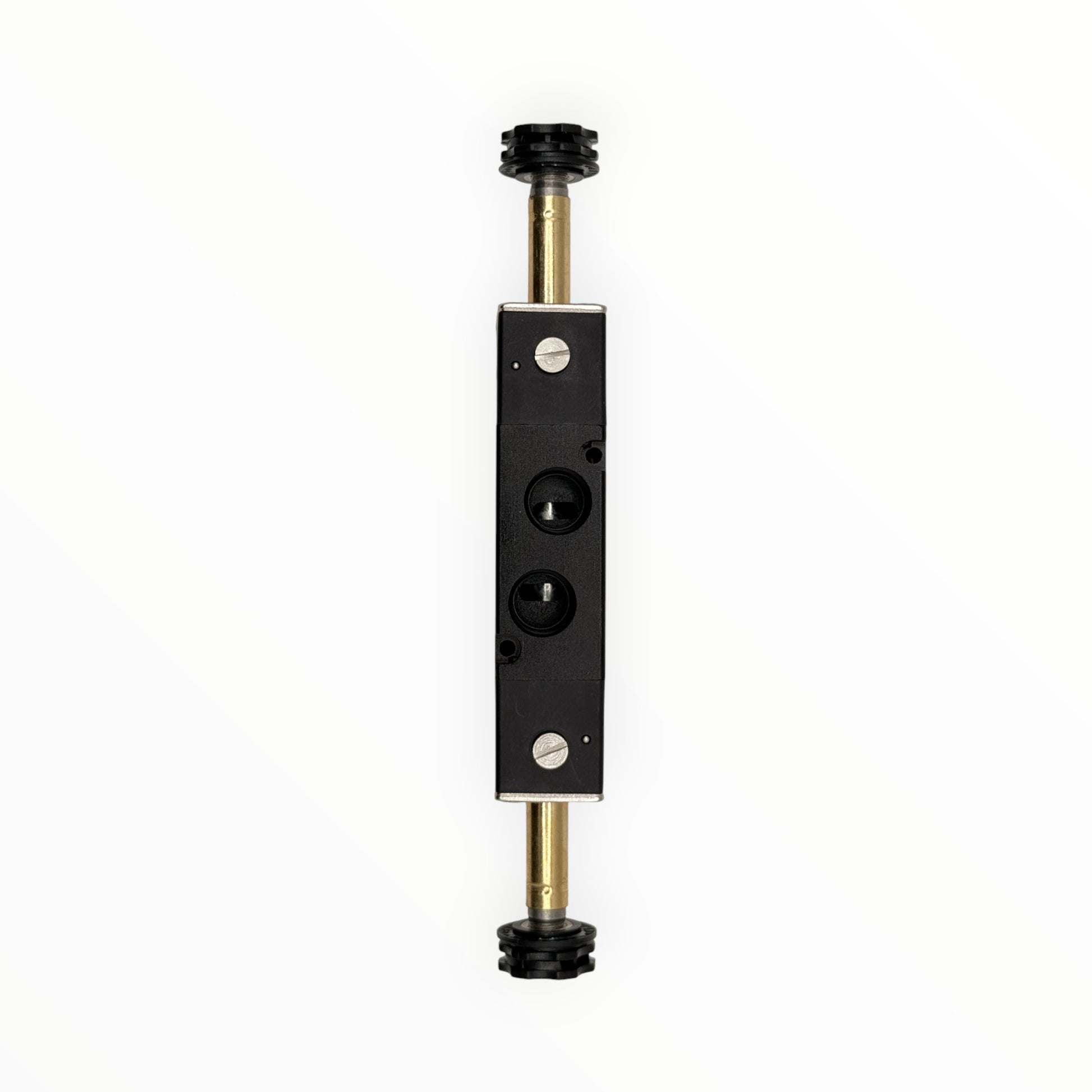

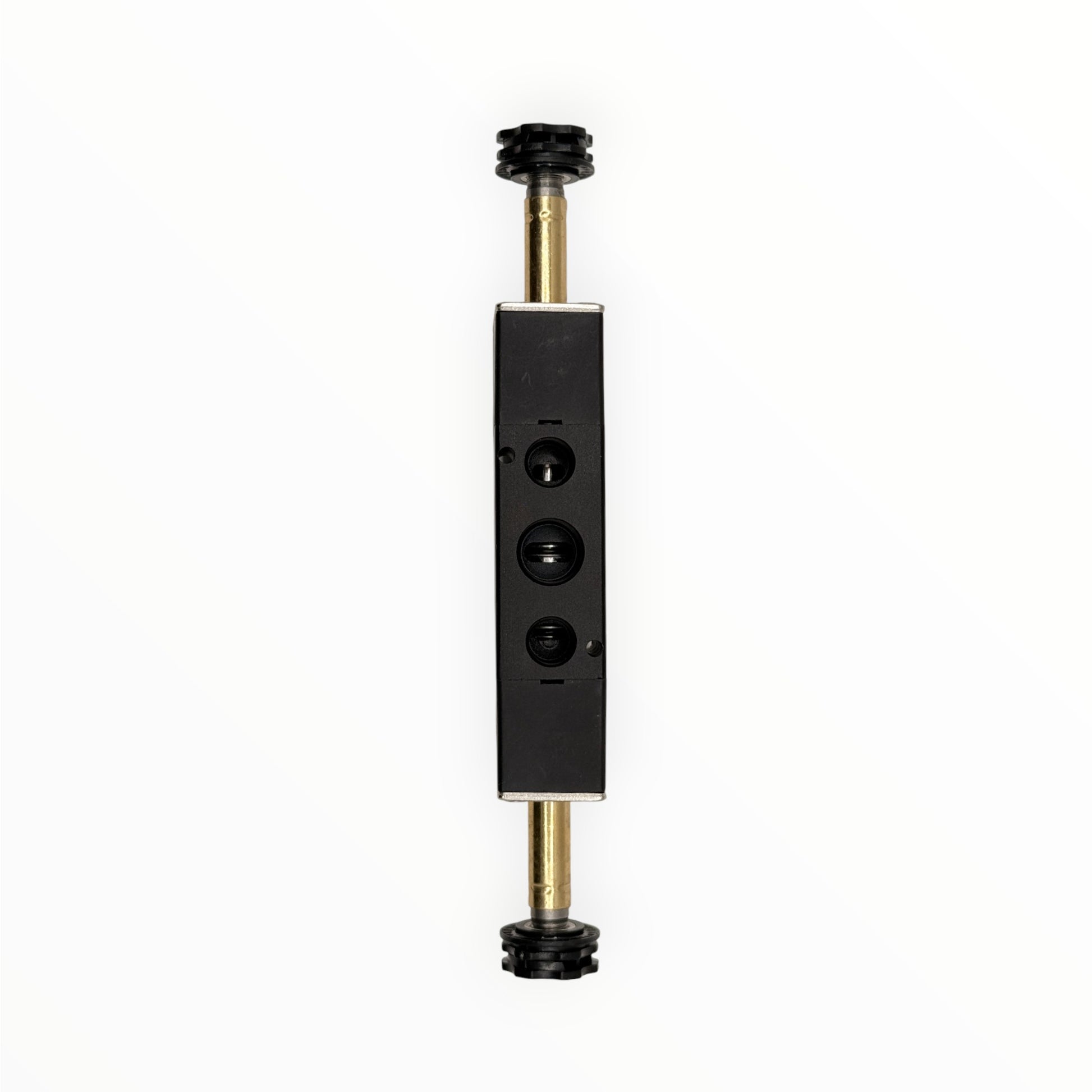

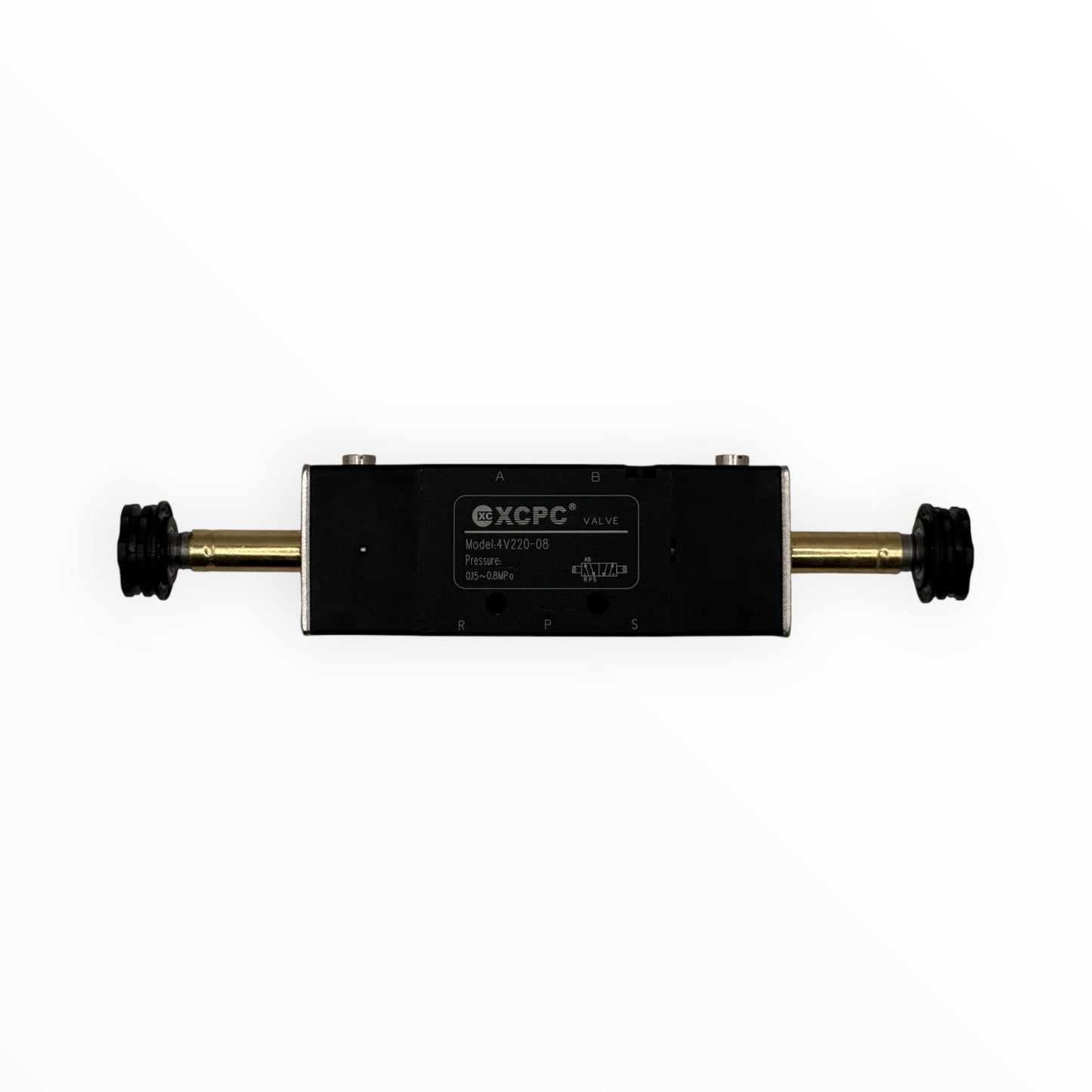

Electroválvula doble solenoide 5/2 conexión 1/4"

Electroválvula 5/2 de 1/4" serie 200 con doble solenoide. Cada bobina lleva la válvula a una de sus dos posiciones y, sin señal, la válvula se queda donde estaba (memoria). Sirve cuando el cilindro o actuador debe mantener su posición ante un corte de energía o cuando el PLC da pulsos en vez de una señal mantenida. Área efectiva de 16 mm² (Cv 0,89), pilotada internamente, en línea o sobre manifold serie 200.

Características y ficha técnica

• Modelo: 4V220-08
• Tipo: Electroválvula 5 vías, 2 posiciones, doble solenoide
• Retorno: Sin resorte: mantiene la última posición
• Conexiones: Entrada y salidas A/B 1/4" NPT; escapes 1/8" NPT
• Área efectiva: 16 mm² (Cv 0,89)
• Accionamiento: Pilotado interno
• Fluido: Aire filtrado a 40 µm
• Presión de trabajo: 1,5 a 8 bar (0,15 a 0,8 MPa)
• Presión máxima de prueba: 12 bar (1,2 MPa)
• Temperatura de trabajo: 5 °C a 50 °C
• Tolerancia de voltaje: ±10 %
• Protección de bobina: Clase F, IP65
• Frecuencia máxima: 5 ciclos por segundo
• Tiempo mínimo de excitación: 0,05 s
• Montaje: En línea o sobre manifold serie 200

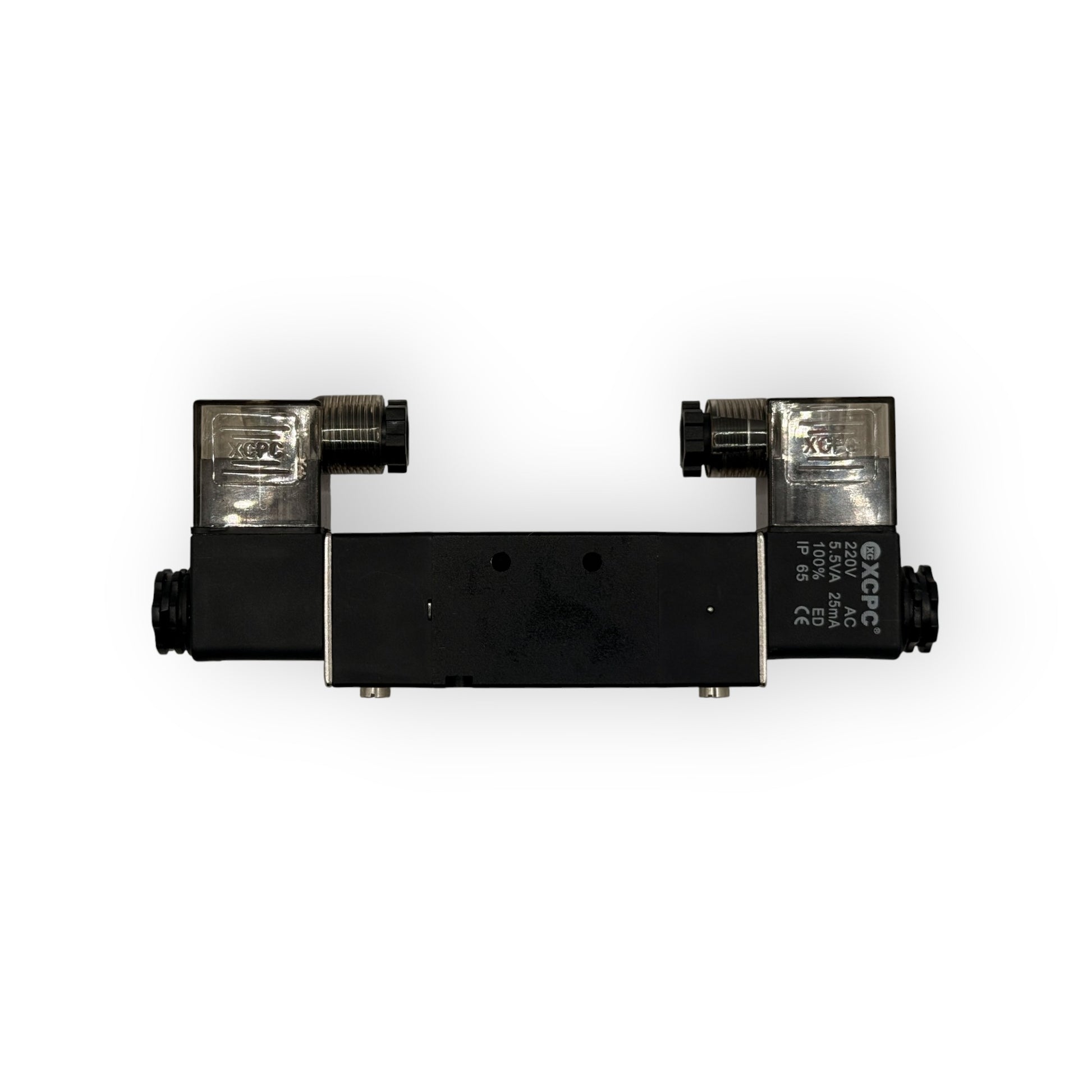

Importante: las bobinas se venden por separado y esta válvula usa dos, del mismo voltaje. Hay bobinas serie 210 de 12 VDC, 24 VDC, 24 VAC, 110 VAC y 220 VAC.

¿Cómo elegir?

Elige doble solenoide cuando el movimiento no debe revertirse si se corta la energía, por ejemplo en sujeciones o compuertas. Si prefieres que el cilindro vuelva solo a su posición inicial al cortar la señal, usa la simple solenoide 4V210-08. Recuerda comprar dos bobinas del voltaje de tu tablero. Instala un filtro regulador antes de la válvula: la válvula requiere aire filtrado a 40 µm.

Productos compatibles

• Bobina 210 de 24 VDC
• Bobina 210 de 220 VAC
• Bobina 210 de 24 VAC
• Bobina 210 de 110 VAC
• Bobina 210 de 12 VDC
• Electroválvula 5/2 conexión 1/4" 4V210-08
• Manifold 6 estaciones serie 200 4V200M-6F
• Manifold 10 estaciones serie 200 4V200M-10F
• Placa ciega 4V200M-B para manifold serie 200
• Silenciador de bronce 1/8" NPT
• Silenciador de plástico 1/8" NPT
• Conector recto 1/4" NPT x tubo 6 mm
• Conector recto 1/4" NPT x tubo 8 mm
• Conector recto 1/4" NPT x tubo 10 mm

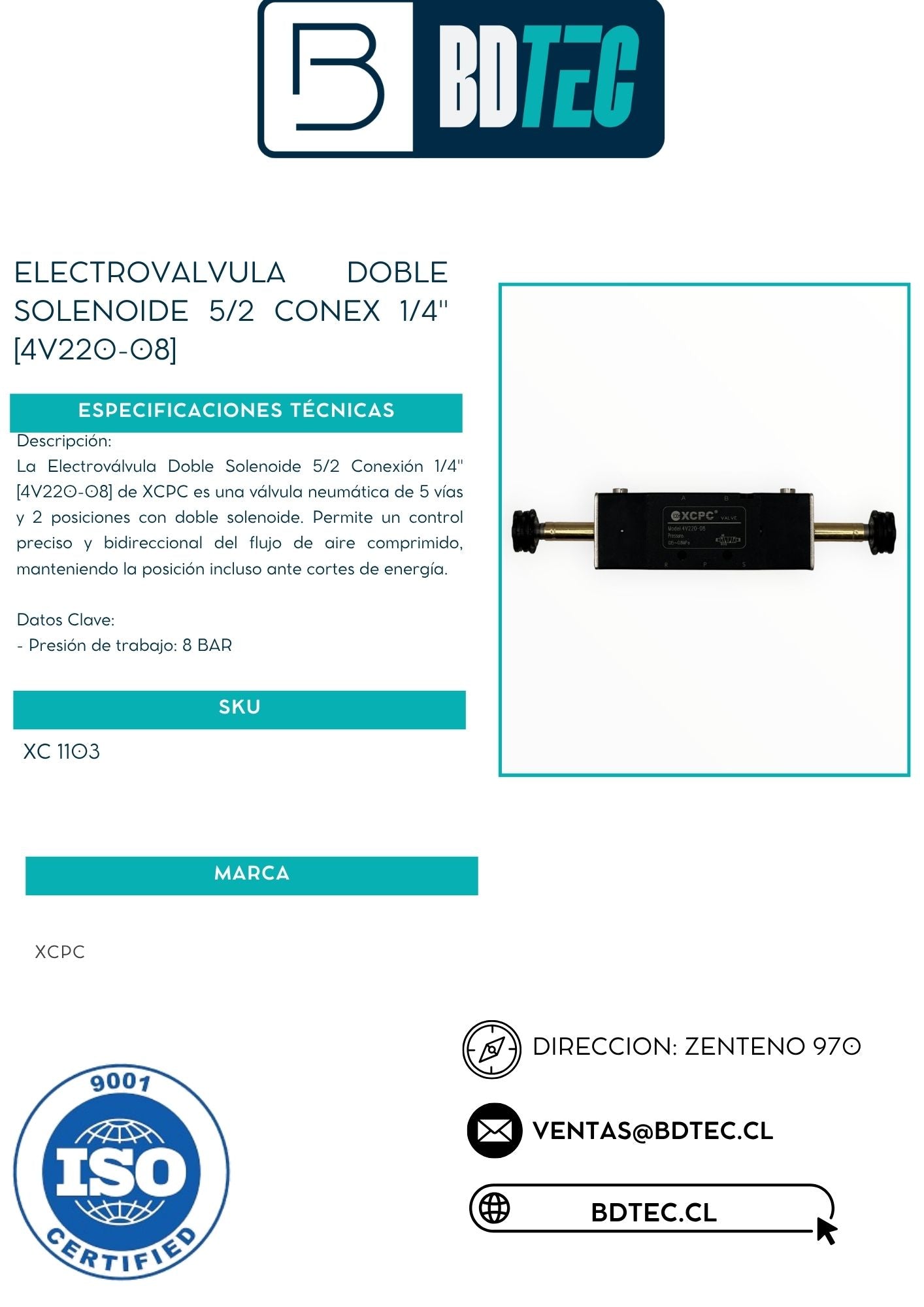

Ficha Técnica
