Final de carrera cuerpo plastico tipo boton [CLS-101]

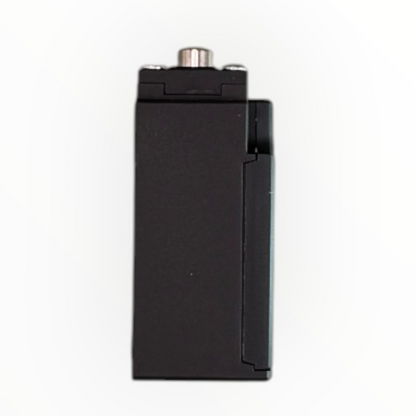

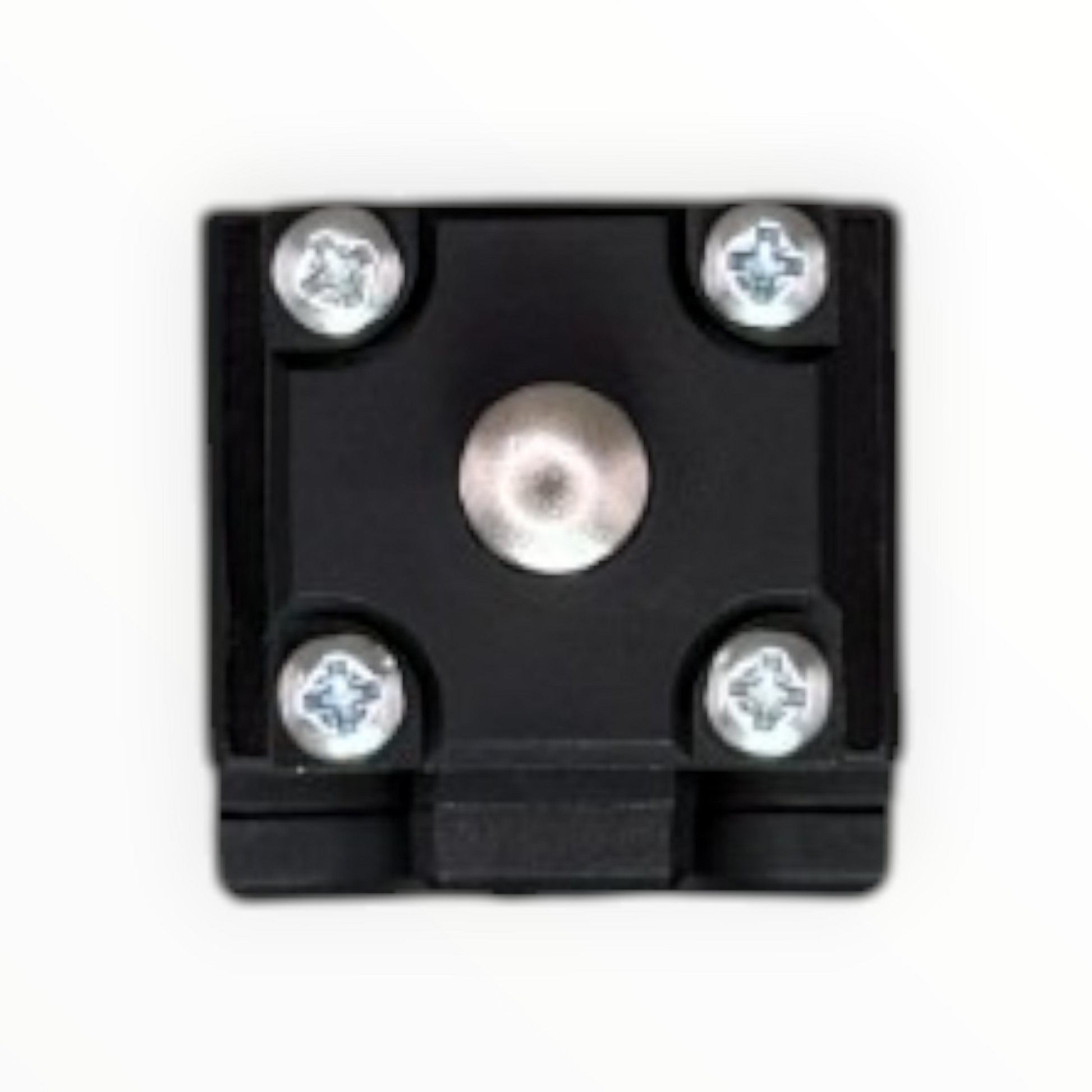

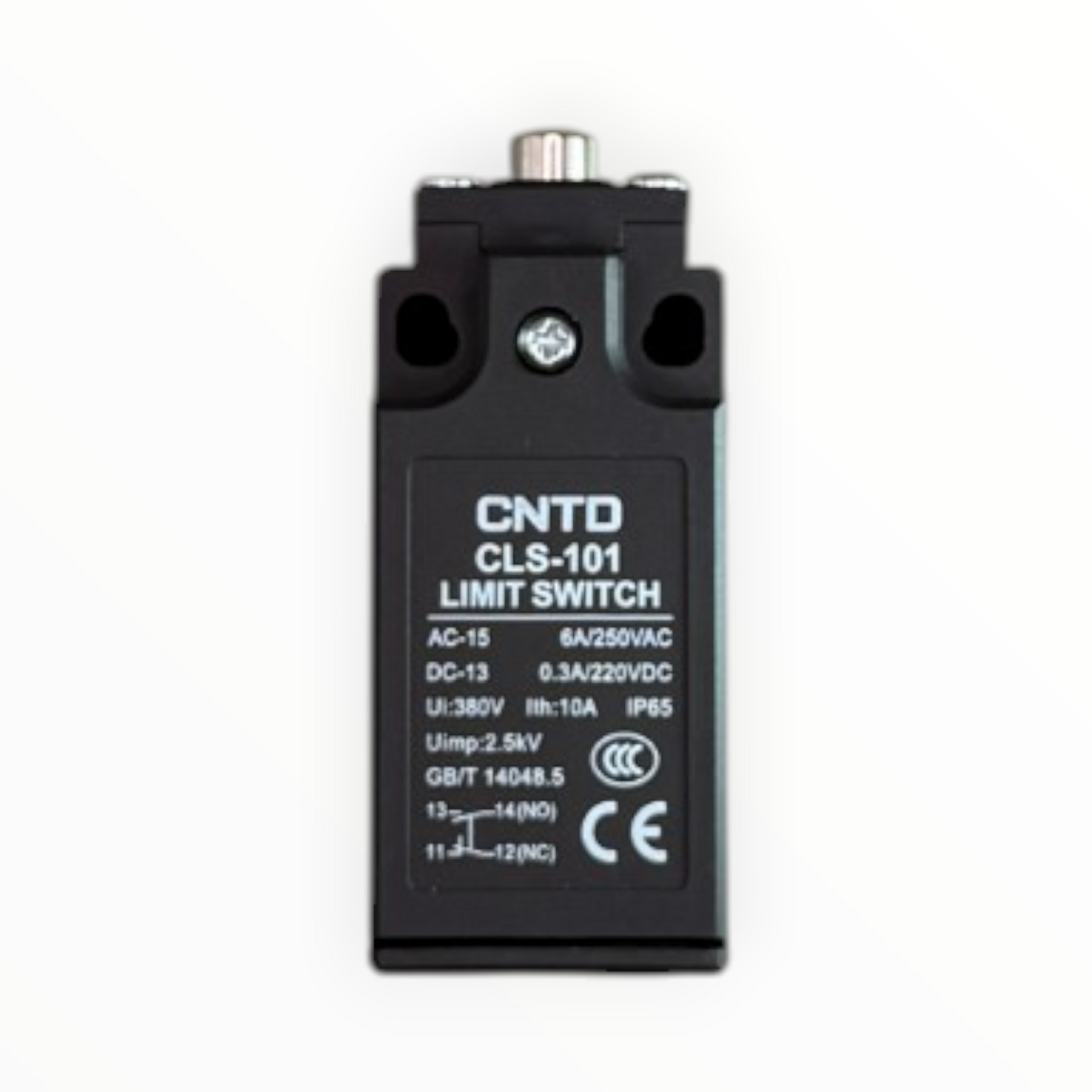

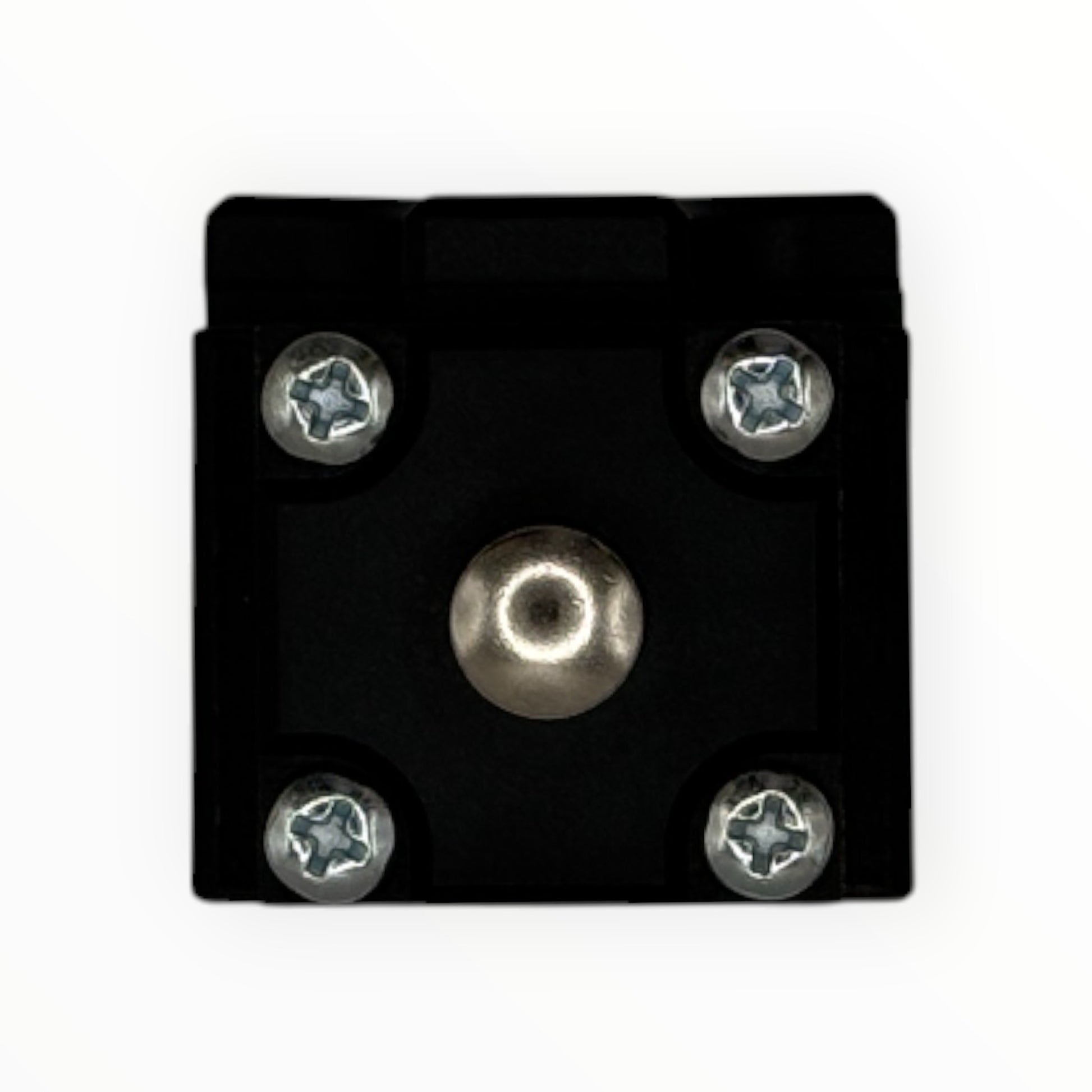

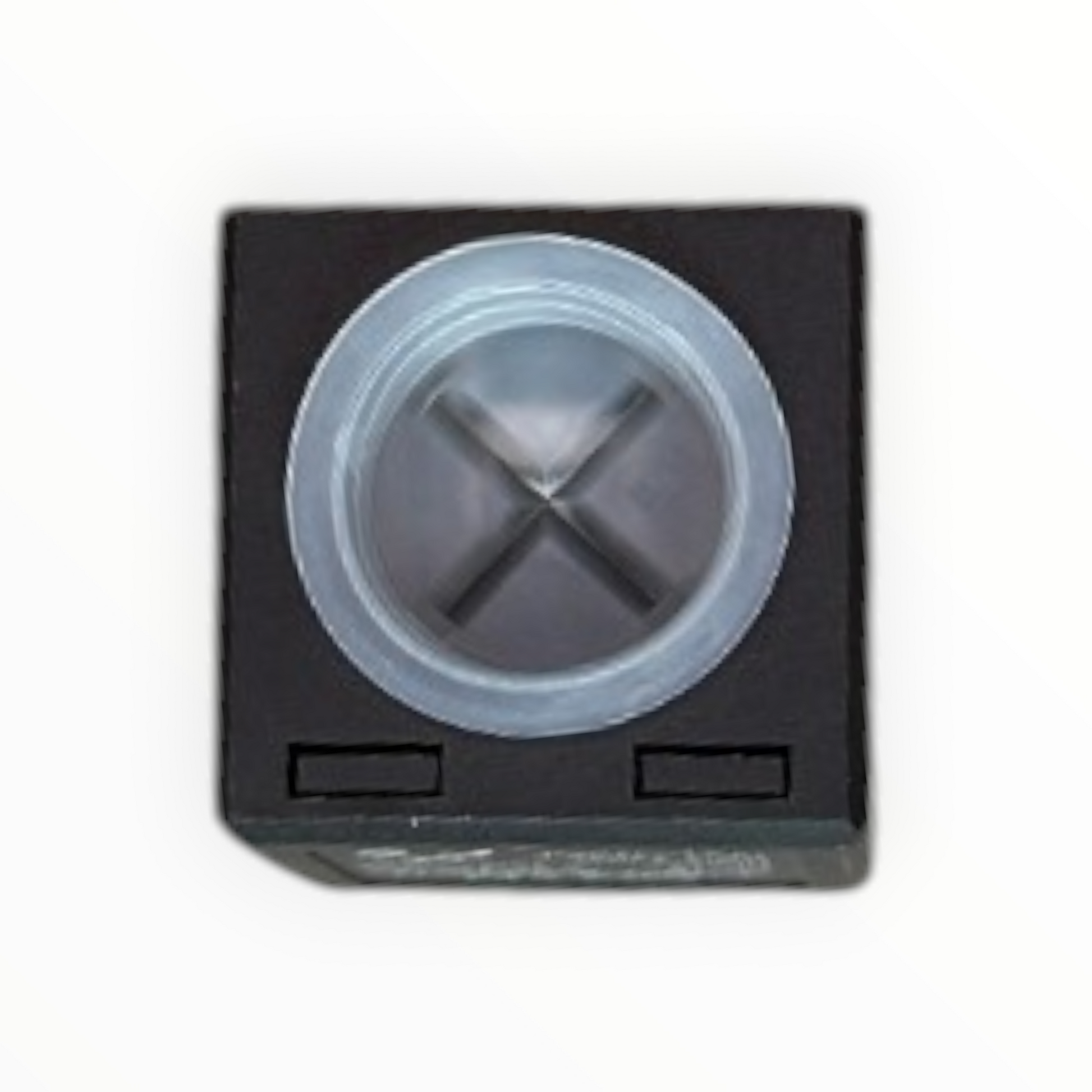

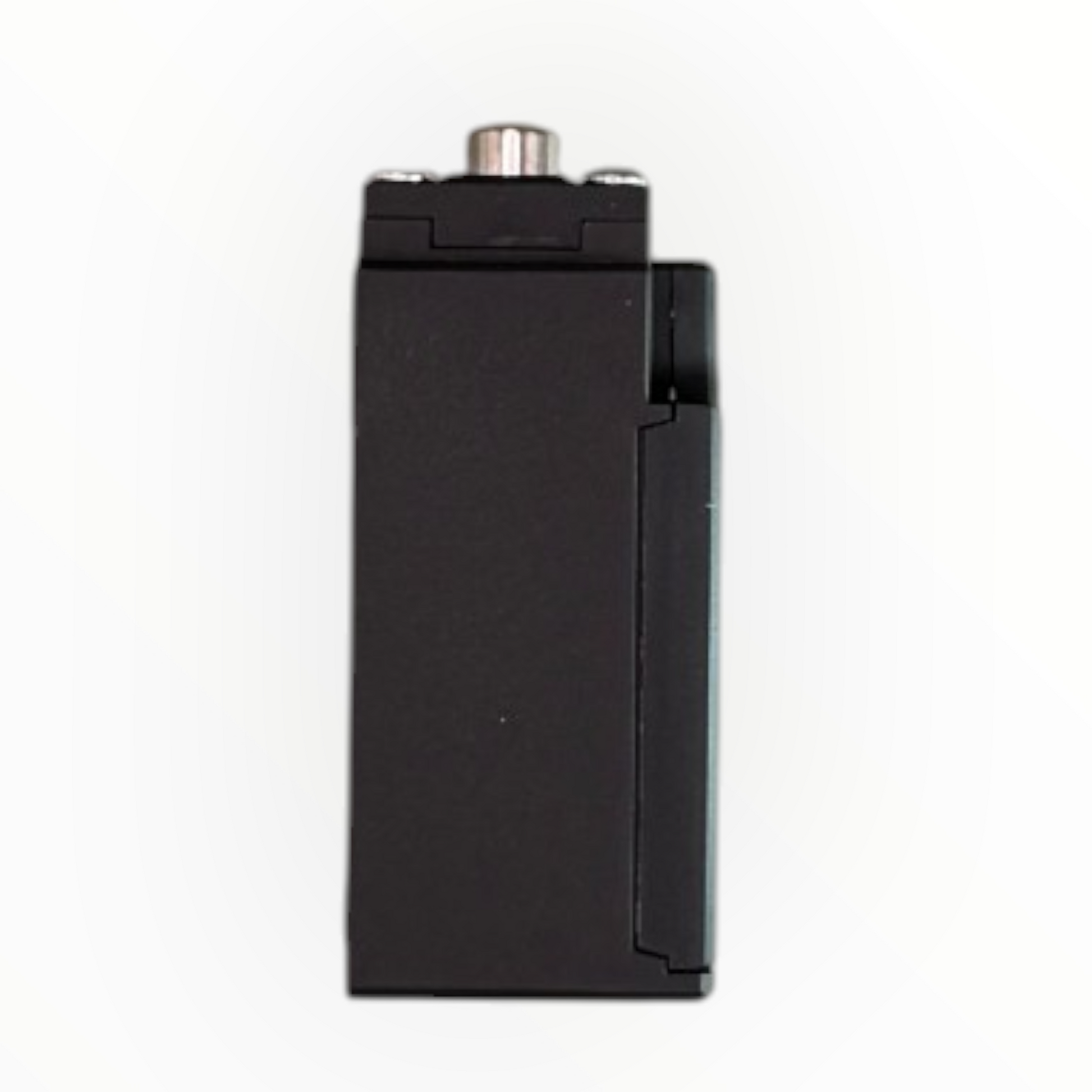

CLS-101 – Final de Carrera Cuerpo Plástico Tipo Botón (Plunger Vertical) Interruptor de límite económico de la serie CLS (fabricado por CNTD y equivalentes). Modelo con actuador de botón (pin plunger) vertical directo para detección por presión axial. Carcasa de plástico resistente, contactos doble circuito (1NO + 1NC), y protección IP65 contra polvo y chorros de agua. Uso común en automatización industrial, máquinas CNC, prensas, transportadores y aplicaciones donde se necesita un interruptor compacto y económico con activación por empuje directo.

Características Principales

• Modelo: CLS-101
• Tipo de actuador: Botón plunger vertical (pin plunger / top plunger) – activación directa por presión axial
• Configuración de contactos: Doble circuito (SPDT) – 1NO + 1NC (normally open + normally closed)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo): 6 A / 250 VAC – 0.3–0.5 A / 220–250 VDC (algunas versiones hasta 10 A / 250 VAC)
  • Inductivo (cos φ = 0.4 min): ≈ 3–4 A / 250 VAC o 6(2) A / 380 VAC (según fabricante)
  • Lámpara: corriente de irrupción hasta 10× nominal
  • Motor: corriente de irrupción hasta 6× nominal
• Voltaje máximo: 250 VAC / 250 VDC (según carga)
• Fuerza de operación (OF máx.): ≈ 700–900 g (≈6.86–8.82 N)
• Fuerza de retorno (RF): ≈ 200 g
• Recorrido diferencial / Pre-travel (PT): ≈ 1.8–2.0 mm
• Recorrido total (OT): ≈ 3–4 mm
• Vida mecánica: > 20.000.000 operaciones (sin carga)
• Vida eléctrica: > 500.000 operaciones (a carga nominal)
• Grado de protección: IP65 (polvo y chorros de agua)
• Materiales:
  • Carcasa: Plástico reforzado (económico y resistente)
  • Plunger: Acero inoxidable o metal resistente
• Temperatura de operación: -20 °C ~ +70 °C (sin condensación ni hielo)

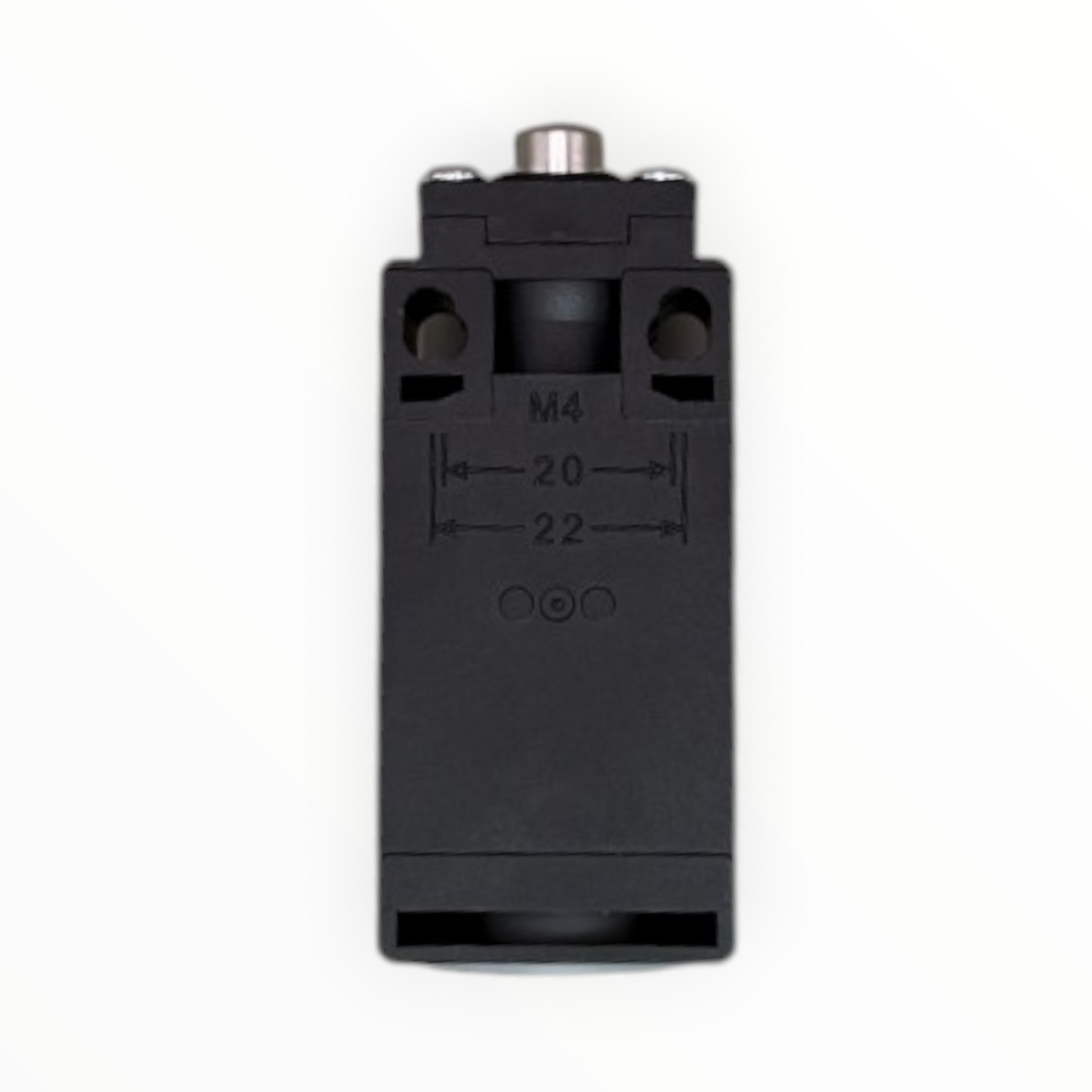

• Montaje: Base con orificios estándar (generalmente 2 o 4, compatible serie CLS)
• Dimensiones aproximadas: 80–83 × 30 × 30 mm (incluyendo plunger)
• Aplicaciones típicas: Máquinas CNC, automatización industrial, prensas, transportadores, puertas automáticas, detección de posición final por empuje directo.
