CNTDSerie CLS-1, final de carrera vertical económico de CNTD · Electrónica

Final de carrera cuerpo plástico tipo roldana

Final de carrera cuerpo plástico tipo roldana

SKU: CN 1006 · Modelo CLS-103

Contactos1NA + 1NC, bornes 13-14
Grado de protecciónIP65
Corriente térmica (Ith)10 A
Capacidad AC-156 A / 250 VAC
Capacidad DC-130,3 A / 220 VDC
Tensión de aislamiento (Ui)380 V

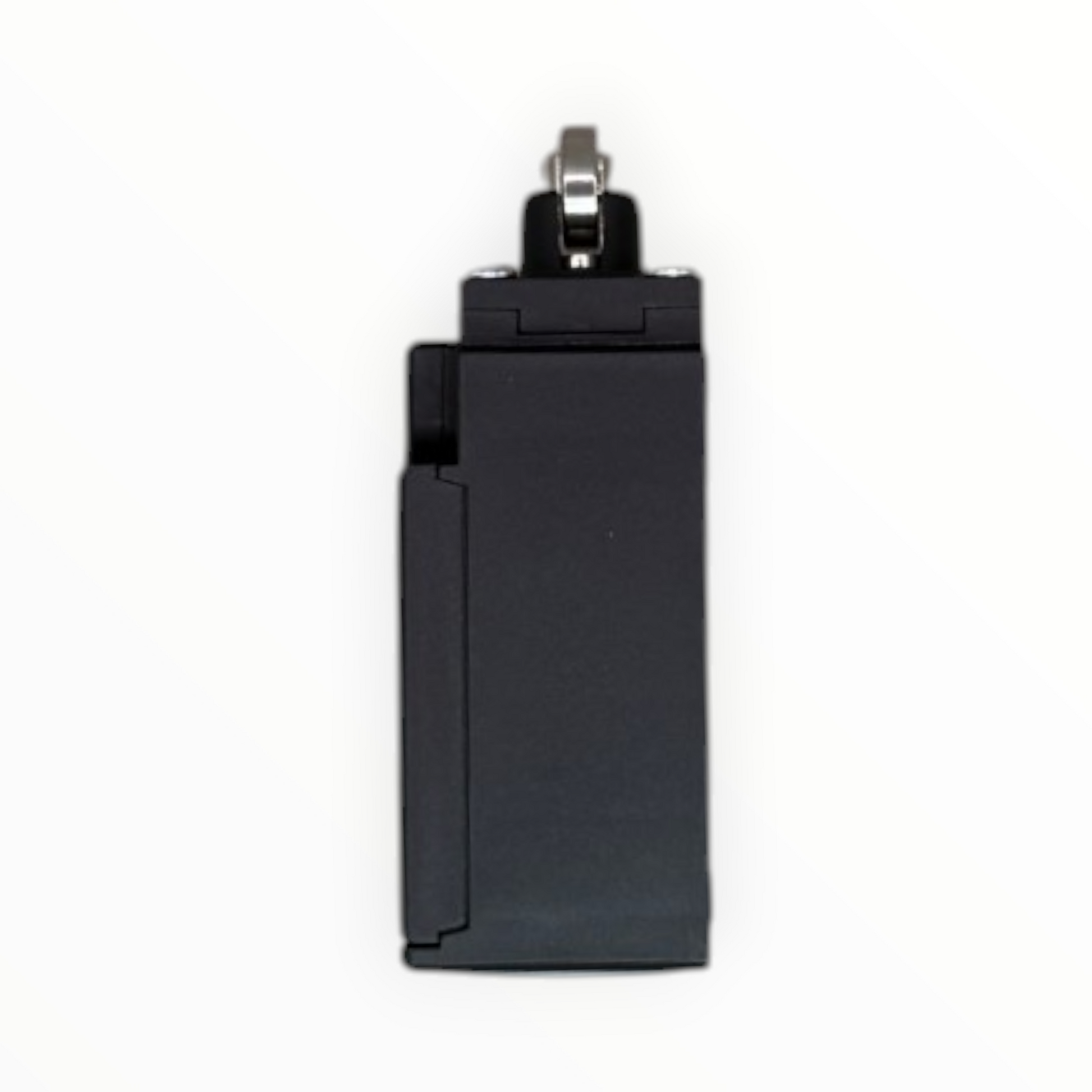

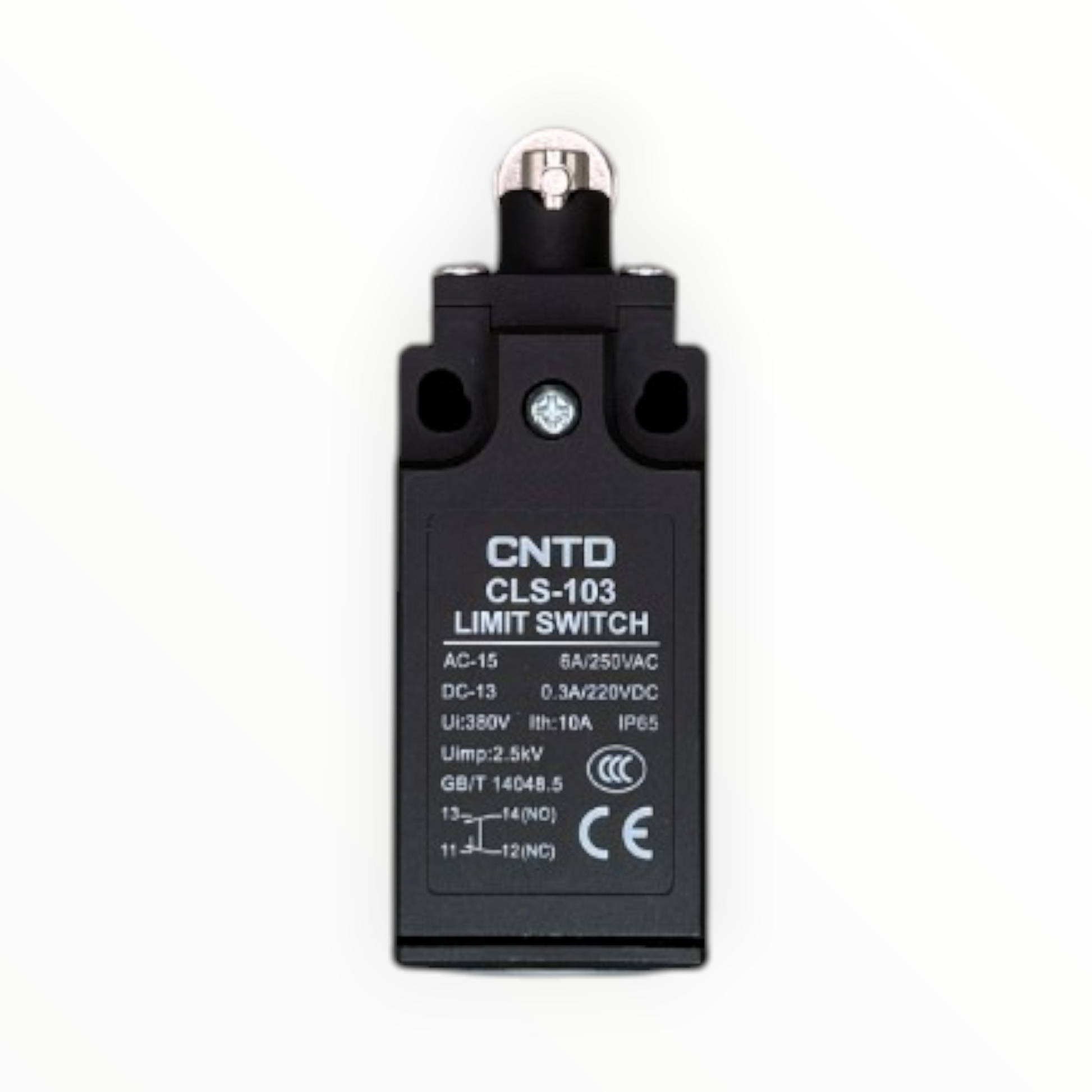

Final de carrera de cuerpo plástico con émbolo y roldana, modelo CLS-103 de CNTD, de la serie económica CLS-1. La roldana metálica sobre el émbolo gira al contacto y acepta levas o piezas que pasan de costado. Trae un contacto NA y uno NC, capacidad de 6 A en AC-15 y protección IP65, en un cuerpo compacto de plástico negro que se fija con dos tornillos M4. Sirve para detectar fin de recorrido o posición en máquinas, puertas y transportadores.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloCLS-103
SerieCLS-1, final de carrera vertical económico de CNTD

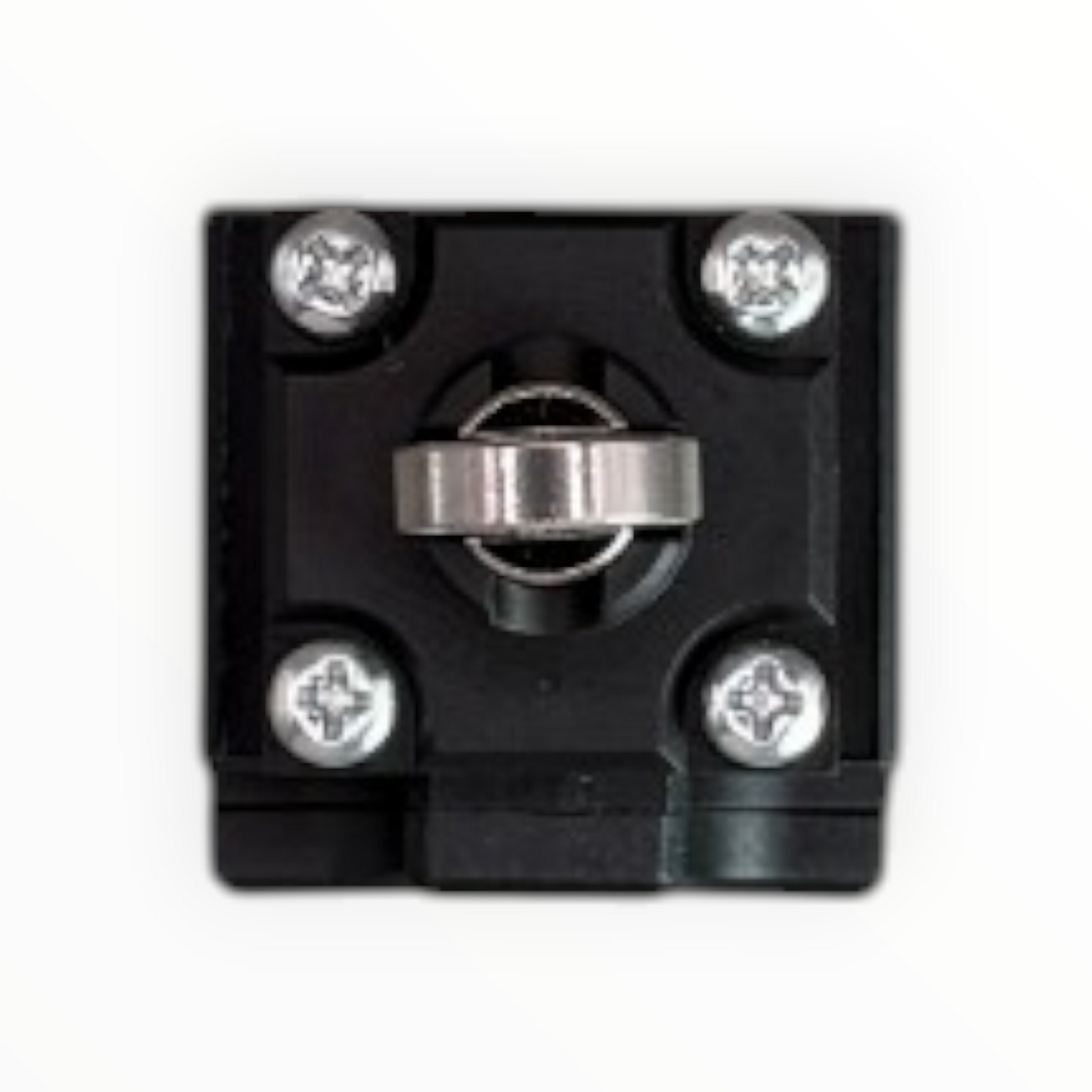

ActuadorÉmbolo con roldana metálica
Contactos1NA + 1NC, bornes 13-14 (NA) y 11-12 (NC)
Corriente térmica (Ith)10 A
Capacidad AC-156 A / 250 VAC
Capacidad DC-130,3 A / 220 VDC
Tensión de aislamiento (Ui)380 V
Tensión de impulso (Uimp)2,5 kV
Grado de protecciónIP65
CuerpoPlástico negro

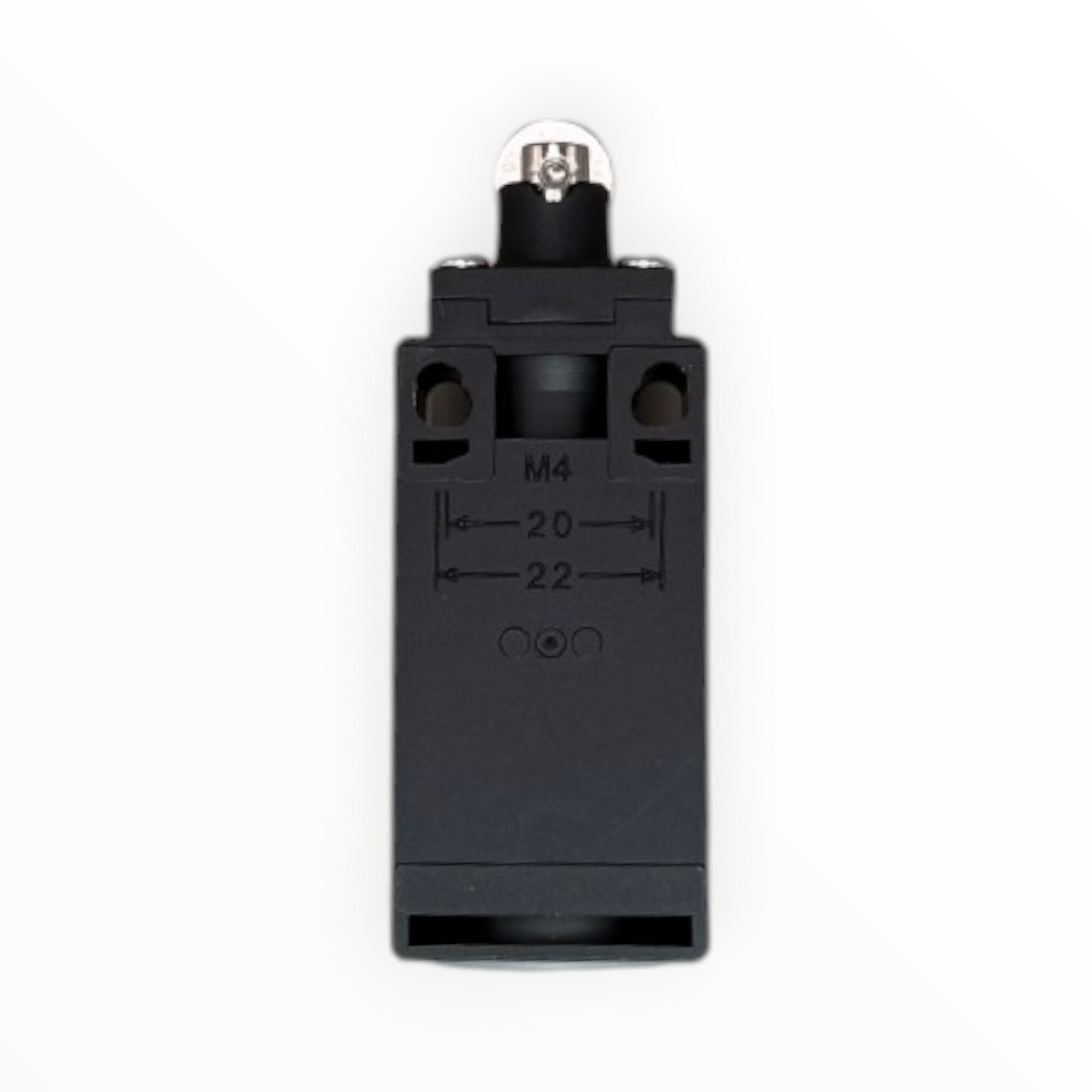

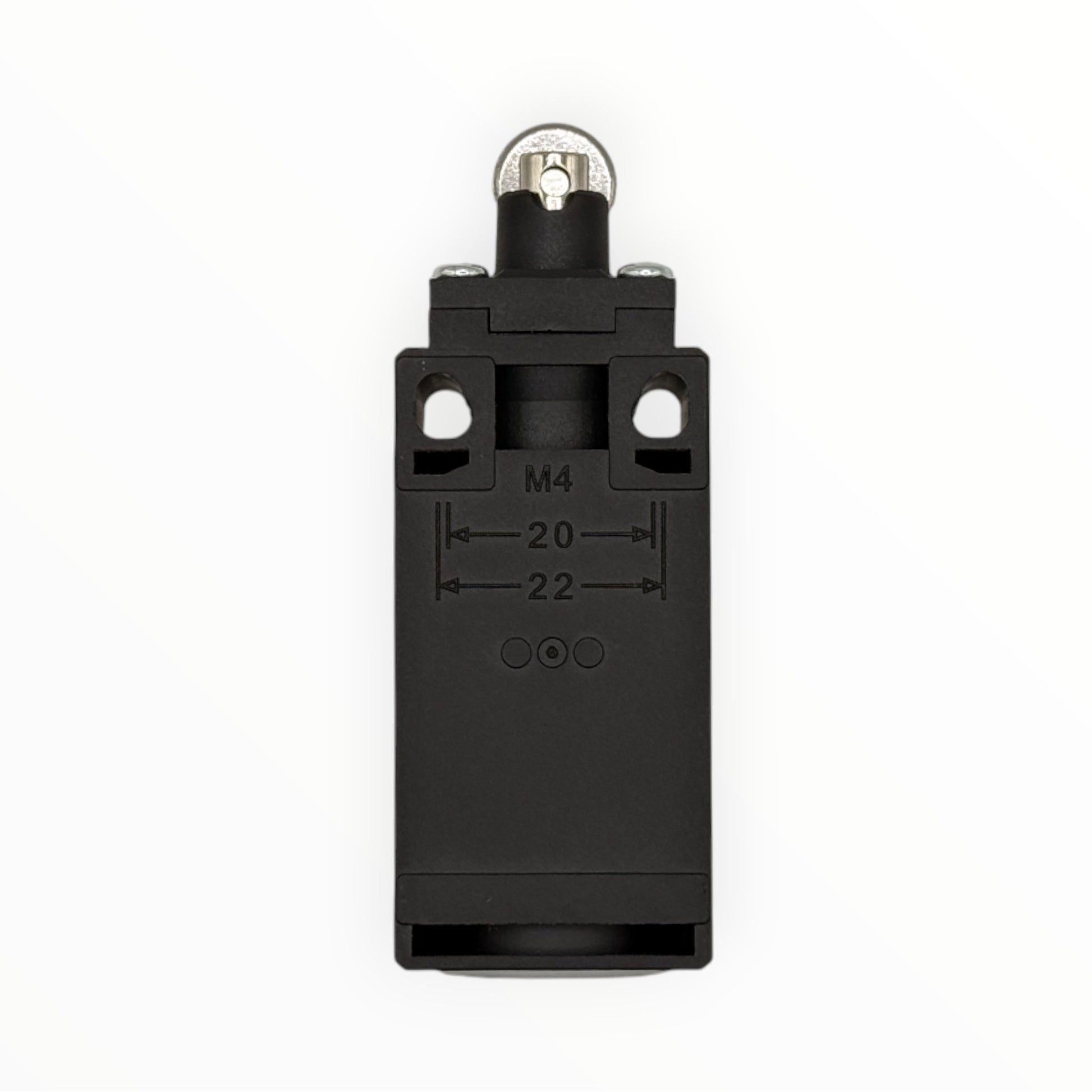

Fijación2 agujeros para tornillo M4, con distancia de 20 a 22 mm grabada en el cuerpo
NormaGB/T 14048.5
MarcasCE y CCC
¿Cómo elegir?

Elige el actuador según cómo llega la pieza: el émbolo (botón) se acciona con un empuje en línea con su eje y la roldana acepta piezas o levas que pasan de costado. La serie CLS tiene cuerpo plástico y es la opción de menor tamaño y costo; si necesitas un cuerpo más grande con IP66, mira la serie CWL. Usa el contacto NC para cortar el circuito al final del recorrido y el NA para dar una señal al PLC o a un relé. En AC-15 maneja 6 A a 250 VAC, suficiente para la bobina de un contactor; en DC-13 baja a 0,3 A a 220 VDC.
