Fuente de poder a riel DIN 120 W 12 VDC 10 A

Fuente de poder conmutada CNC DR-120-12 para riel DIN: entrega 12 VDC y hasta 10 A (120 W) a partir de una red de 100 a 240 VAC. Alimenta relés, controladores, luces y otros equipos de control de 12 V dentro del tablero. La tensión de salida se ajusta en ±10 %, el LED DC OK indica que la salida está activa y, ante una sobrecarga, la fuente corta la salida y se recupera sola cuando se normaliza la carga.

Características y ficha técnica

• Modelo: DR-120-12
• Potencia: 120 W
• Salida: 12 VDC, 0 a 10 A
• Ajuste de tensión de salida: ±10 %
• Entrada: 85 a 264 VAC (47 a 63 Hz) y 120 a 370 VDC
• Corriente de entrada: 3,3 A a 100-240 VAC
• Corriente de arranque en frío: 20 A a 115 VAC y 40 A a 230 VAC
• Rizado y ruido: 85 mVp-p
• Regulación de línea: ±0,5 %
• Regulación de carga: ±1 %
• Eficiencia: 80 %
• Protección de sobrecarga: corta la salida entre 105 y 150 % de la carga nominal, con recuperación automática
• Protección de sobretensión: 120 a 140 %; apaga la salida y se recupera al reenergizar
• Tiempos de arranque, subida y retención: 500 ms, 70 ms y 30 ms, a 230 VAC y plena carga
• Rigidez dieléctrica (1 min): entrada-salida 1,5 kV; entrada-tierra 1,5 kV; salida-tierra 0,5 kV
• Resistencia de aislamiento: 100 MΩ a 500 VDC
• Temperatura de trabajo: -10 °C a +50 °C
• Dimensiones: 65,5 x 125,2 x 100 mm (ancho x alto x profundidad)

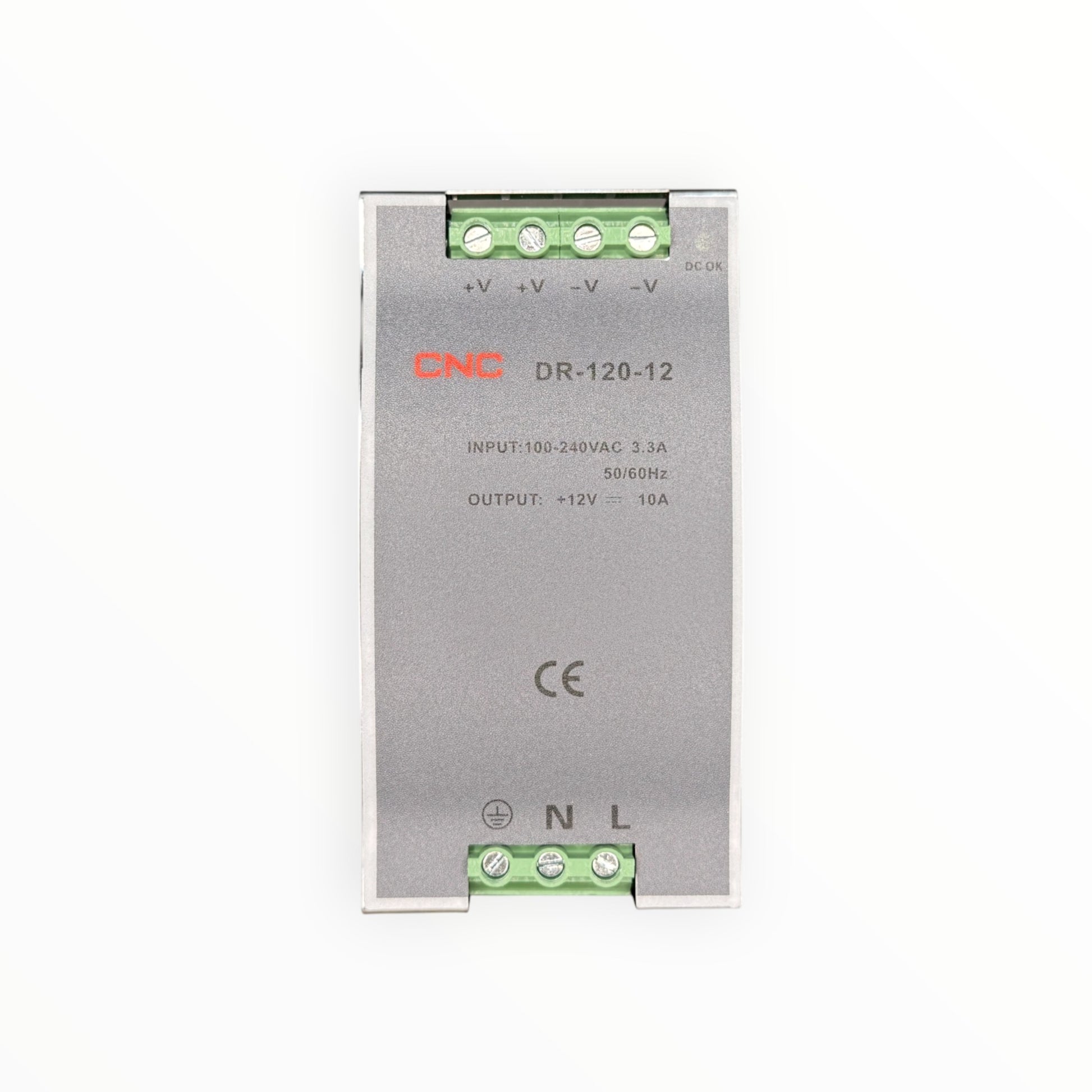

• Conexiones: bornes de tornillo: L, N y tierra de entrada; dos +V y dos -V de salida

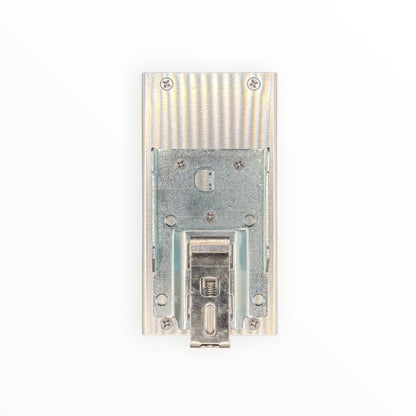

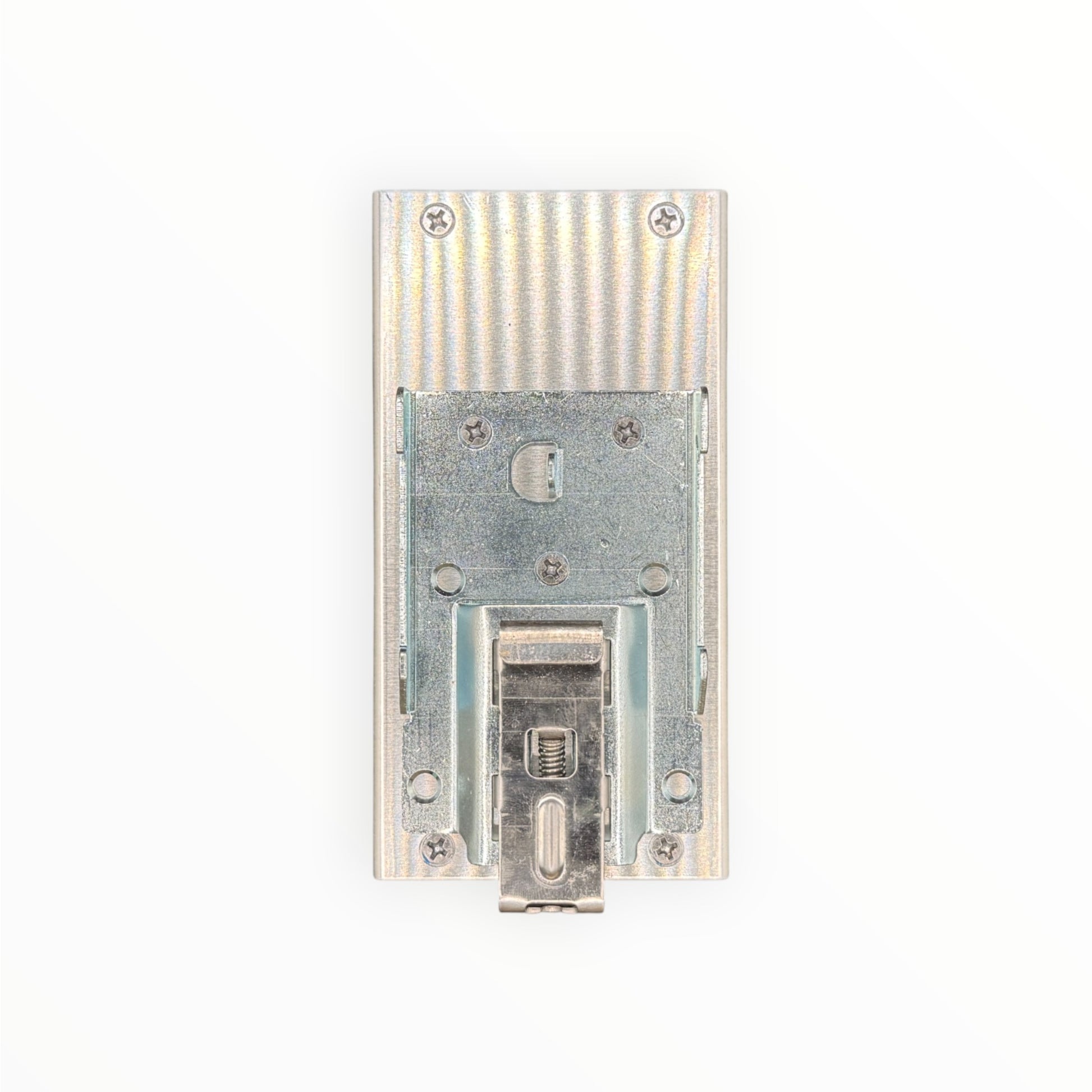

• Montaje: riel DIN
• Certificación: CE

¿Cómo elegir?

Elige primero la tensión: 24 VDC es la más usada en PLC, sensores y relés de control; 12 VDC sirve para equipos y cargas de esa tensión. Luego suma el consumo de todo lo que va a alimentar la fuente y elige una potencia que quede sobre esa suma, con margen para ampliaciones y para el arranque de cargas como bobinas y lámparas. En 24 VDC hay versiones de 45 W (2 A) y 75 W (3,2 A); en 12 VDC, de 75 W (6,3 A) y 120 W (10 A). La DR-45 es de menor profundidad (56 mm), útil en cajas poco profundas; las DR-75 y DR-120 ocupan 55,5 y 65,5 mm de ancho en el riel.
