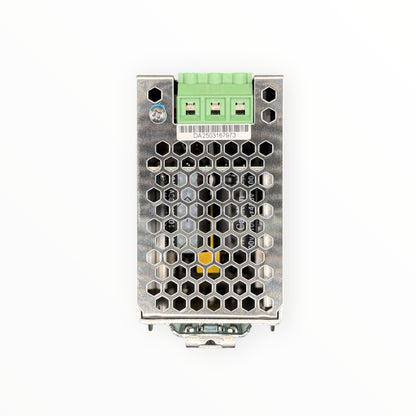

Fuente de poder a riel DIN 75 W 24 VDC 3.2 A

Fuente de poder a riel DIN 75 W 24 VDC 3.2 A

SKU: CN 2415

Salida24 VDC, 0 a 3,2 A
Dimensiones55,5 x 125,2 x 100 mm
Montajeriel DIN
Temperatura de trabajo-10 °C a +50 °C
Potencia75 W
Ajuste de tensión de salida±10 %

Fuente de poder conmutada CNC DR-75-24 para riel DIN: entrega 24 VDC y hasta 3,2 A (75 W) a partir de una red de 100 a 240 VAC. Alimenta PLC, sensores, relés, electroválvulas y luces piloto de 24 V dentro del tablero. La tensión de salida se ajusta en ±10 %, el LED DC OK indica que la salida está activa y, ante una sobrecarga, la fuente corta la salida y se recupera sola cuando se normaliza la carga.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloDR-75-24
Potencia75 W
Salida24 VDC, 0 a 3,2 A
Ajuste de tensión de salida±10 %
Entrada85 a 264 VAC (47 a 63 Hz) y 120 a 370 VDC
Corriente de entrada2,0 A a 100-240 VAC
Corriente de arranque en frío20 A a 115 VAC y 40 A a 230 VAC
Rizado y ruido150 mVp-p
Regulación de línea±0,5 %
Regulación de carga±0,5 %
Eficiencia80 %
Protección de sobrecargacorta la salida entre 105 y 150 % de la carga nominal, con recuperación automática
Protección de sobretensión121 a 142 %; apaga la salida y se recupera al reenergizar
Tiempos de arranque, subida y retención1000 ms, 60 ms y 60 ms, a 230 VAC y plena carga
Rigidez dieléctrica (1 min)entrada-salida 1,5 kV; entrada-tierra 1,5 kV; salida-tierra 0,5 kV
Resistencia de aislamiento100 MΩ a 500 VDC
Temperatura de trabajo-10 °C a +50 °C
Dimensiones55,5 x 125,2 x 100 mm (ancho x alto x profundidad)

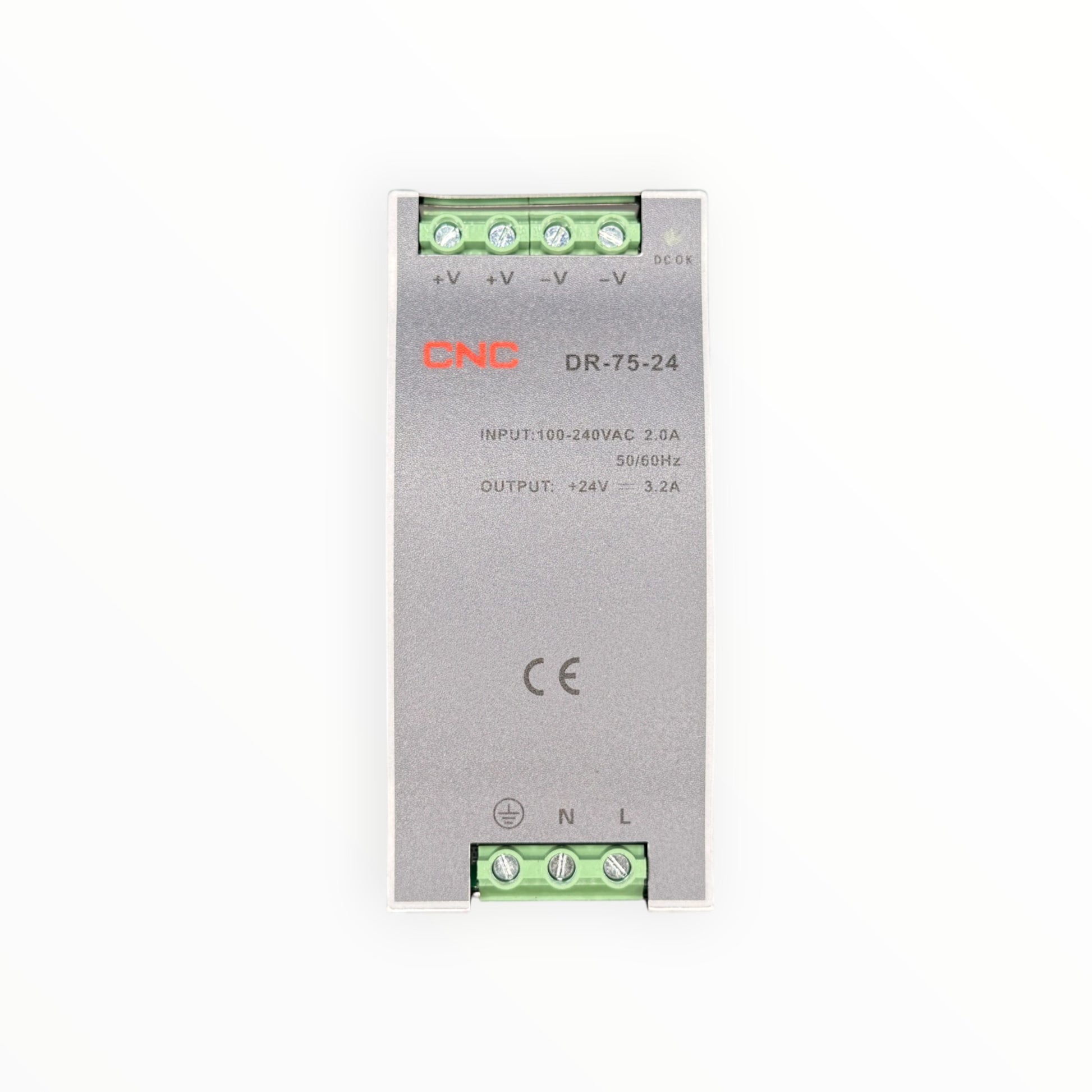

Conexionesbornes de tornillo: L, N y tierra de entrada; dos +V y dos -V de salida

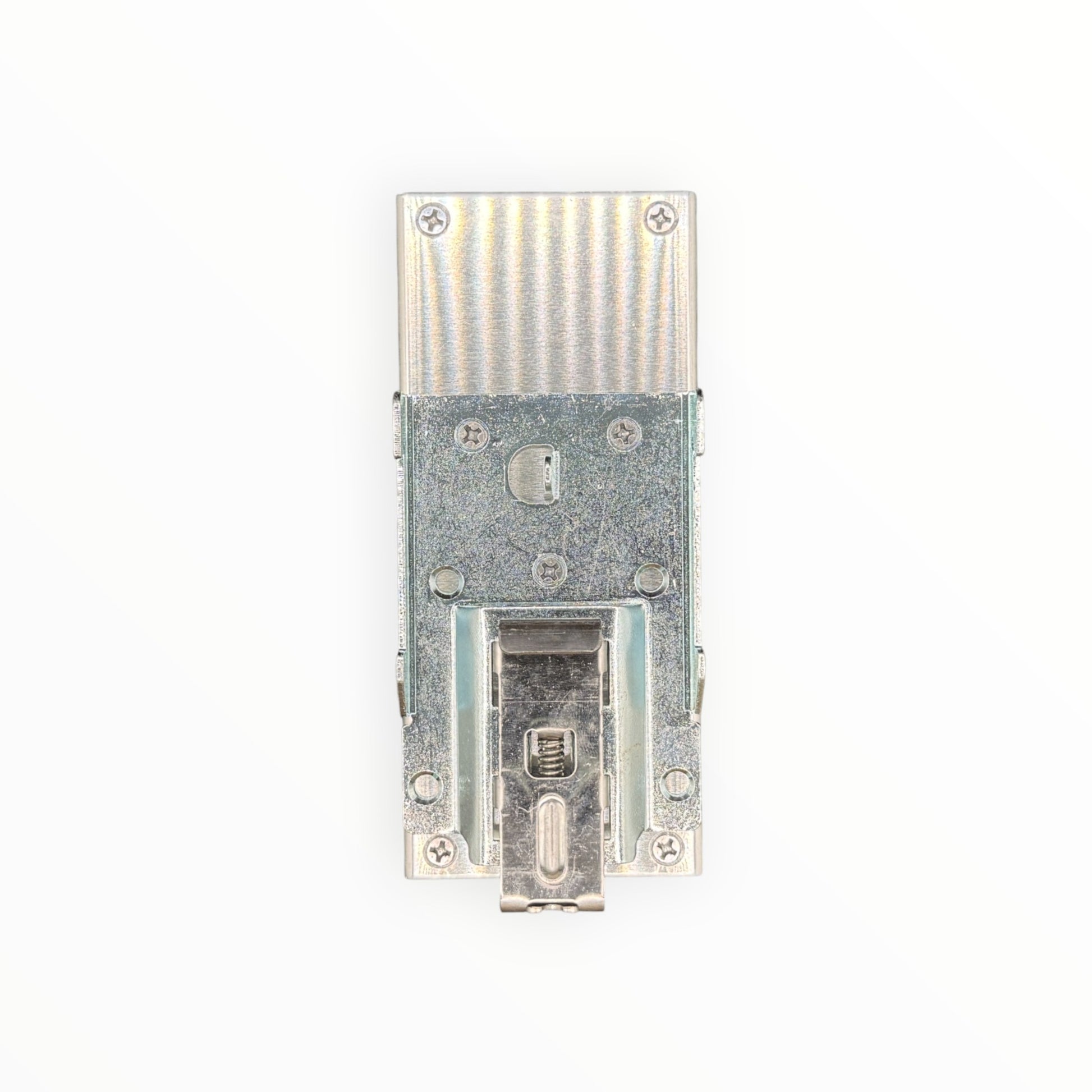

Montajeriel DIN
CertificaciónCE
¿Cómo elegir?

Elige primero la tensión: 24 VDC es la más usada en PLC, sensores y relés de control; 12 VDC sirve para equipos y cargas de esa tensión. Luego suma el consumo de todo lo que va a alimentar la fuente y elige una potencia que quede sobre esa suma, con margen para ampliaciones y para el arranque de cargas como bobinas y lámparas. En 24 VDC hay versiones de 45 W (2 A) y 75 W (3,2 A); en 12 VDC, de 75 W (6,3 A) y 120 W (10 A). La DR-45 es de menor profundidad (56 mm), útil en cajas poco profundas; las DR-75 y DR-120 ocupan 55,5 y 65,5 mm de ancho en el riel.
