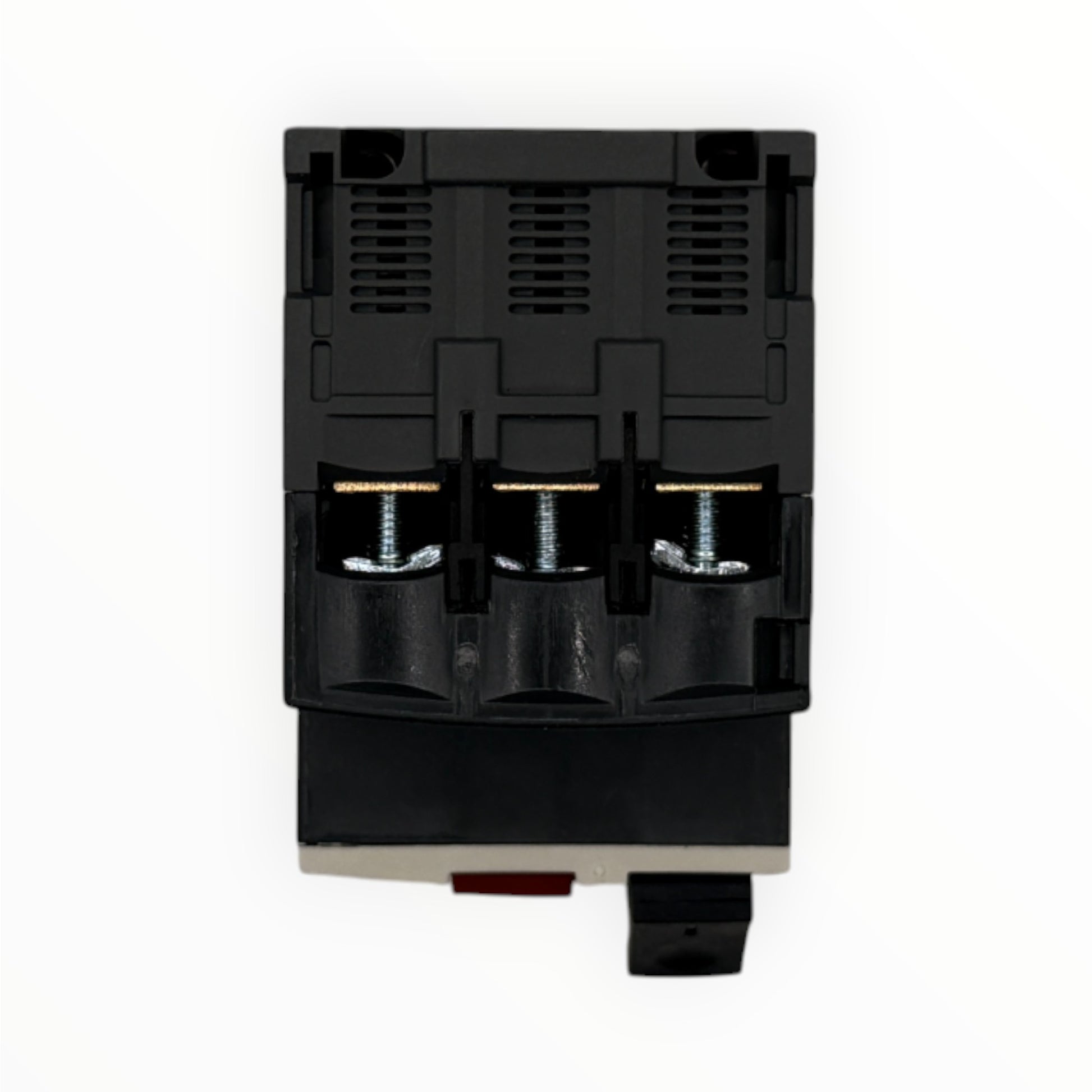

Guardamotor 20a -25a

Guardamotor 20a -25a

SKU: CN 2122

Polos3
MontajeRiel DIN de 35 mm
Corriente térmica (Ith)25 A
Poder de corte (Icu)50 kA a 230/240 V
Tensión nominal (Ue)690 VAC, 50/60 Hz
Tensión de impulso (Uimp)6 kV

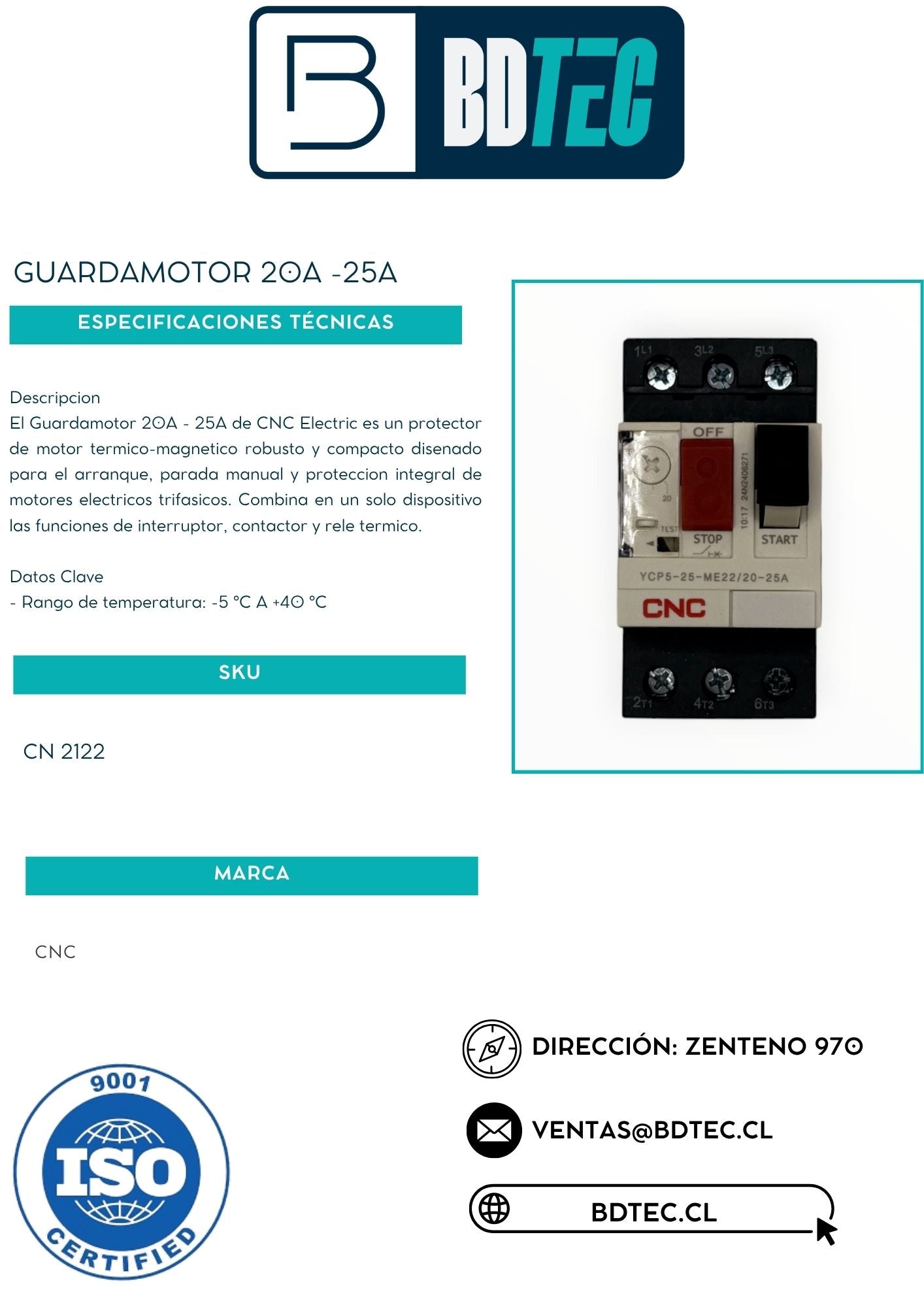

Guardamotor tripolar con rango de ajuste de 20-25 A, modelo YCP5-25-ME22 de CNC. Protege motores trifásicos de jaula de ardilla contra sobrecarga, falta de fase y cortocircuito, y sirve también para partir y parar el motor a mano con sus pulsadores START y STOP. Se regula con un dial graduado en amperes a la corriente nominal del motor. Se monta en riel DIN de 35 mm y reemplaza en un solo equipo al interruptor y al relé térmico en arranques directos de bombas, ventiladores, correas y máquinas.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloYCP5-25-ME22/20-25A
TipoGuardamotor (interruptor de protección de motor), serie YCP5-25
Polos3 (entrada 1L1, 3L2, 5L3; salida 2T1, 4T2, 6T3)
Rango de ajuste térmico20-25 A, con dial frontal
Corriente térmica (Ith)25 A
Potencia de motor (AC-3)5,5 kW a 220 V; 11 kW a 380 V; 11 kW a 440 V
ProteccionesSobrecarga (térmica), cortocircuito (magnética) y falta de fase
Curva térmicaA 1,0 veces la corriente ajustada no dispara en 2 h (desde frío); a 1,2 veces dispara en menos de 2 h (ensayo a +40 °C)

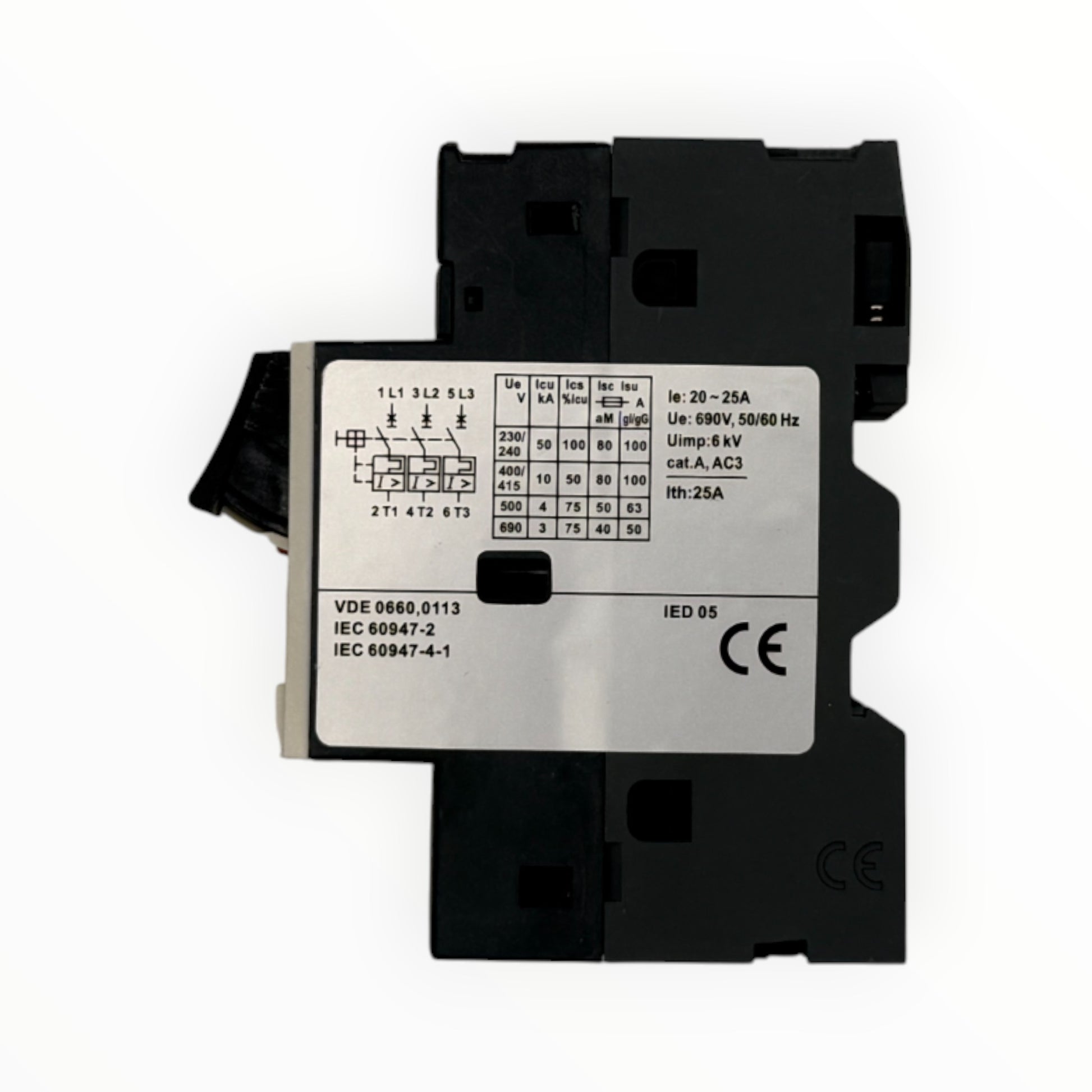

Poder de corte (Icu)50 kA a 230/240 V (Ics 100 %); 10 kA a 400/415 V (Ics 50 %); 4 kA a 500 V y 3 kA a 690 V (Ics 75 %)
Tensión nominal (Ue)690 VAC, 50/60 Hz
Tensión de impulso (Uimp)6 kV
CategoríaA, AC-3

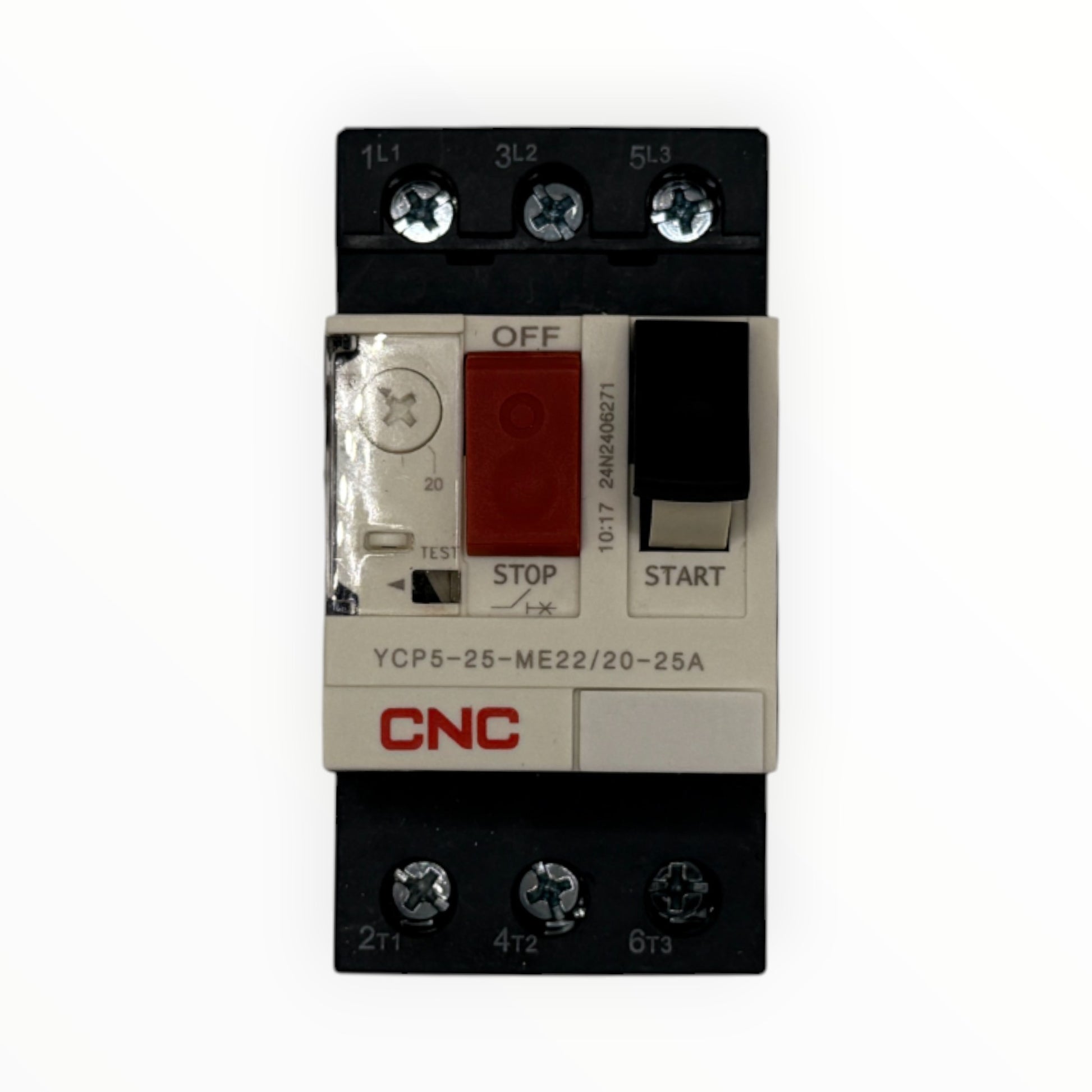

MandoPulsador START (negro) y STOP (rojo); ventana TEST para probar el disparo
NormasIEC 60947-2 e IEC 60947-4-1, CE
Dimensiones44,5 mm de ancho, 90 mm de alto y 78,5 mm de profundidad
MontajeRiel DIN de 35 mm
Condiciones de uso-5 a +40 °C (promedio diario hasta +35 °C); hasta 2.000 m de altitud; humedad bajo 90 % a +25 °C
Accesorios de la serieContactos auxiliares frontales y laterales, bobina de mínima tensión y de disparo, caja sobrepuesta

Importante: si la corriente de cortocircuito del tablero supera el poder de corte, corresponde este fusible de respaldo: a 230/240 V y 400/415 V, 80 A aM o 100 A gG; a 500 V, 50 A aM o 63 A gG; a 690 V, 40 A aM o 50 A gG.

¿Cómo elegir?

Lee la corriente nominal del motor en su placa y elige el guardamotor cuyo rango la contenga; luego gira el dial a ese valor. Este modelo sirve para motores de 20-25 A, por ejemplo uno de 11 kW a 380 V. Si la corriente de placa queda fuera del rango, usa el modelo vecino: en la serie YCP5-25 los rangos se traslapan para cubrir desde 1,6 hasta 25 A. Revisa también el poder de corte a tu tensión: debe ser igual o mayor que la corriente de cortocircuito del tablero; si no alcanza, agrega el fusible de respaldo indicado arriba. Los tres polos van siempre en serie con las tres fases; para partir el motor a distancia o en automático, combínalo con un contactor. Si lo vas a montar a la vista junto a la máquina, usa la caja sobrepuesta con botón de emergencia.
