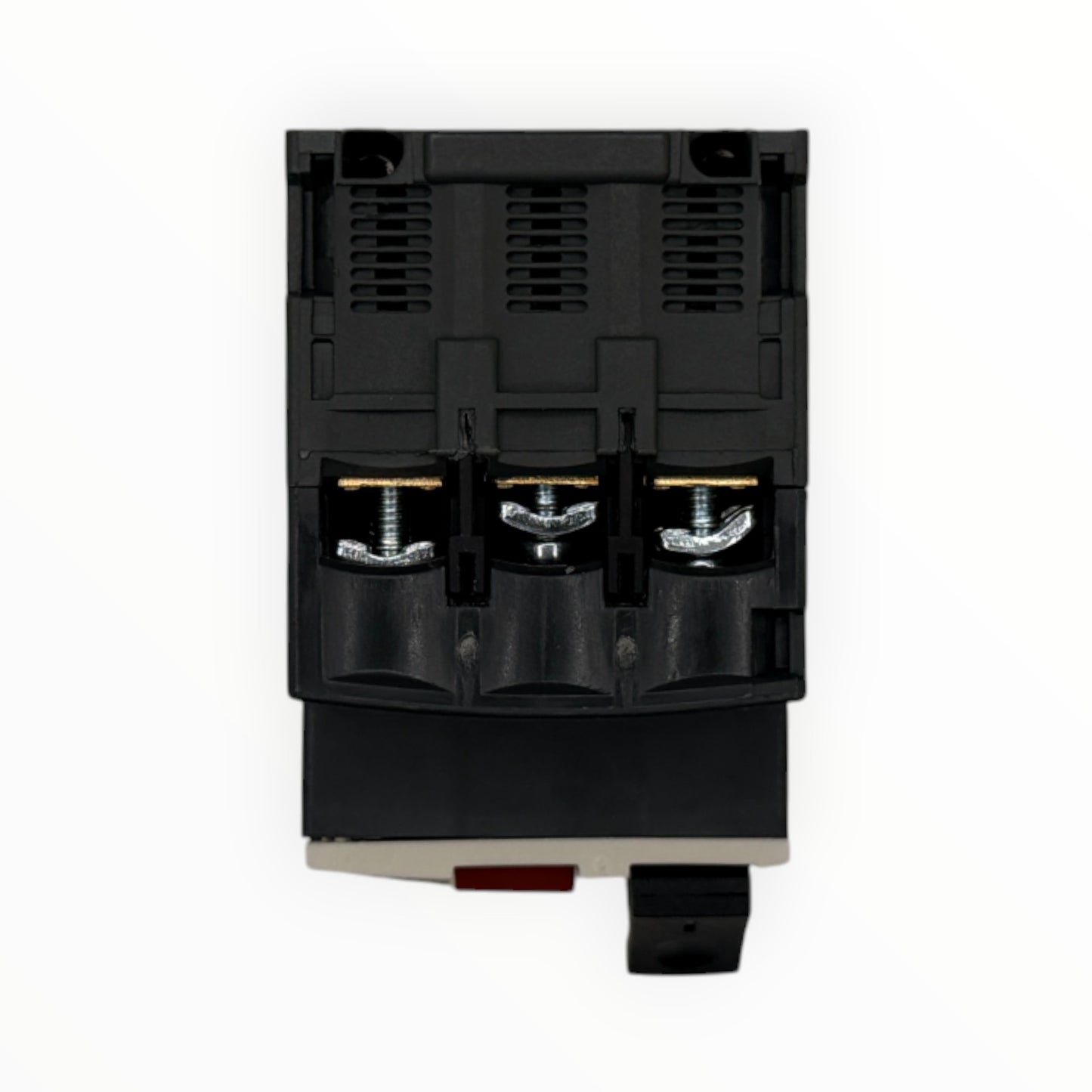

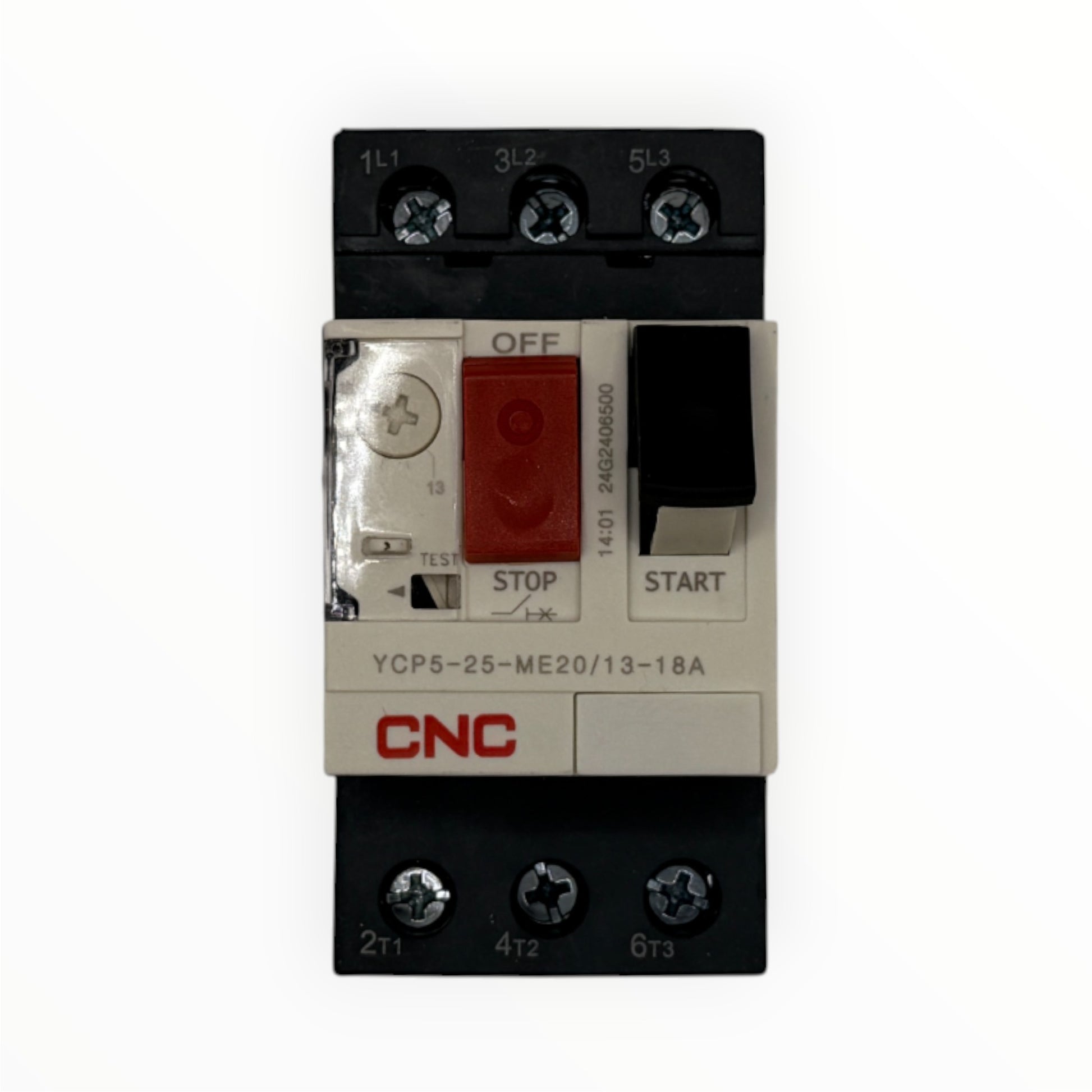

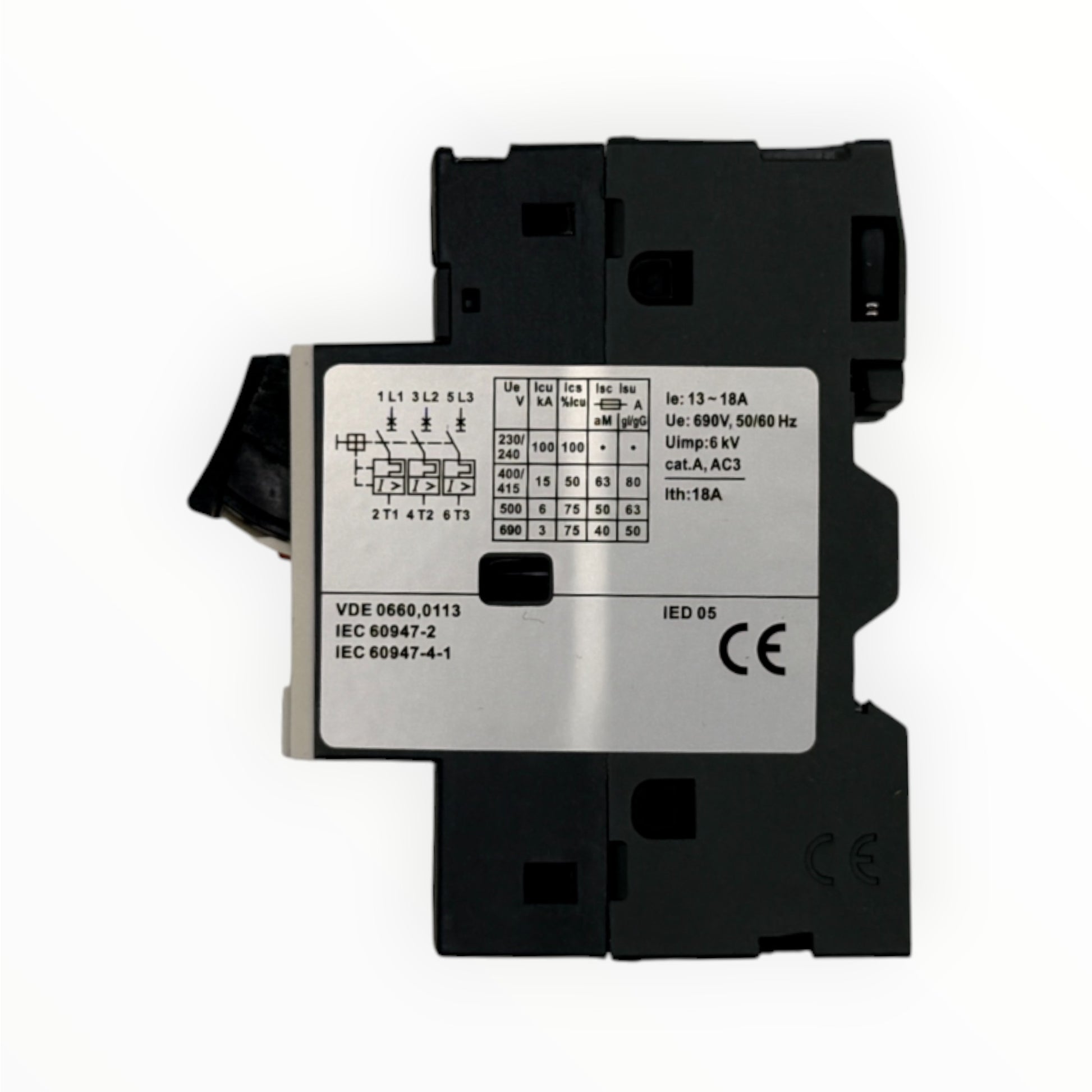

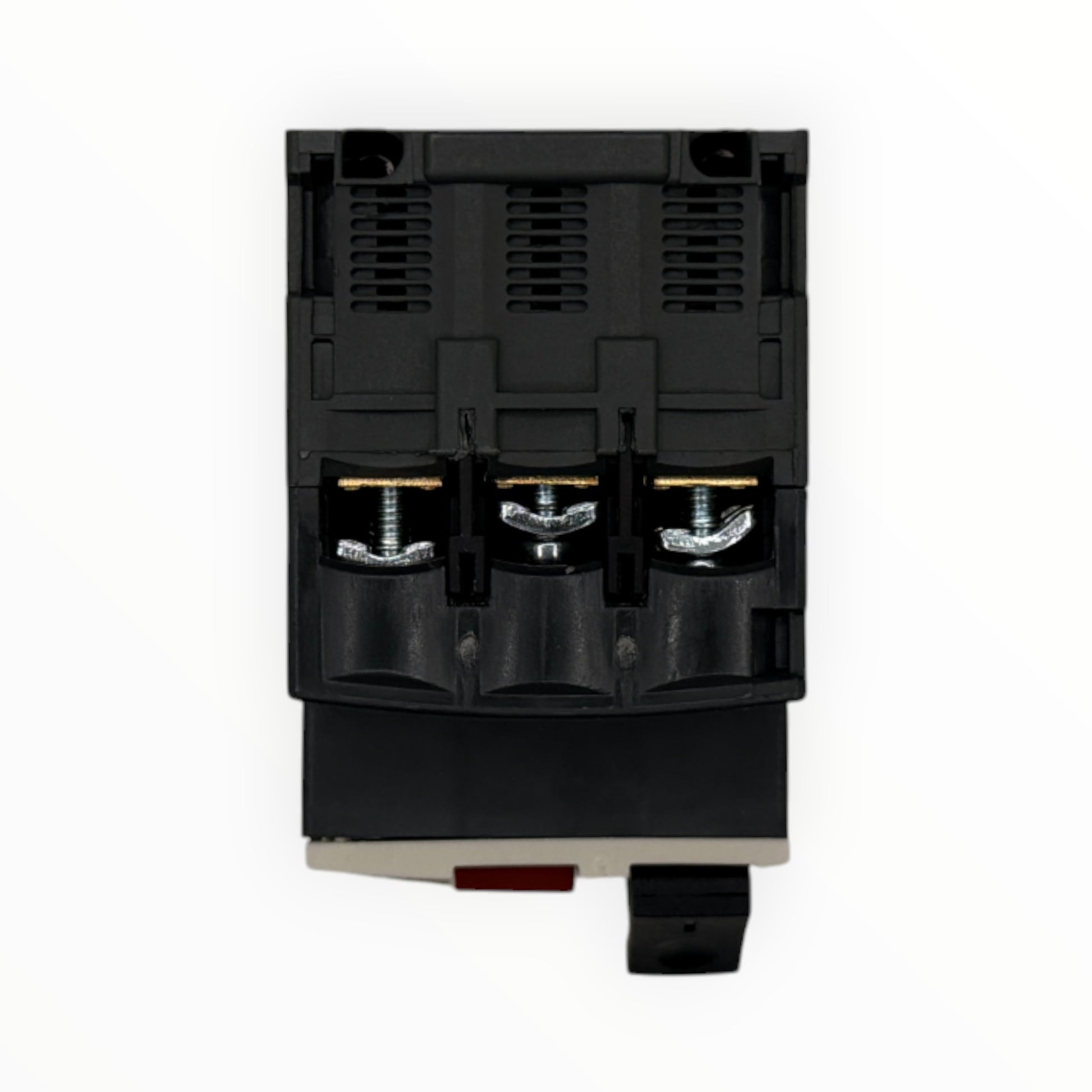

Guardamotor 13a - 18a

El Guardamotor 13A - 18A, marca CNC Electric, es un protector de motor térmico-magnético diseñado para el arranque, parada manual y protección integral de motores eléctricos trifásicos. Combina en un solo dispositivo compacto las funciones de interruptor manual, protección contra sobrecarga térmica, cortocircuito y desequilibrio de fase. Es una solución confiable y económica para el control directo de motores de potencia media en aplicaciones industriales y comerciales.

Características técnicas y principales

• Rango de ajuste de corriente: 13 ~ 18 A (ajuste continuo y preciso).
• Tipo de protección: Térmica contra sobrecarga + magnética contra cortocircuito + protección contra falla de fase.
• Voltaje nominal de aislamiento (Ui): 690 V AC.
• Voltaje de empleo (Ue): Hasta 690 V AC.
• Frecuencia: 50/60 Hz.
• Clase de disparo: Clase 10A según norma IEC 60947-4-1.
• Poder de corte (Icu): Hasta 100 kA.
• Capacidad para motor (AC-3, 400 V): Aproximadamente hasta 7,5 kW.
• Operación: Arranque y parada manual con botones integrados, botón de reset y prueba.
• Contactos auxiliares: 1 NA + 1 NC (según versión).
• Montaje: Compacto para riel DIN o fijación directa en panel/cuadro eléctrico.
• Grado de protección: IP20 (para instalación en interior o dentro de cuadro).
• Condiciones de uso: Temperatura ambiente -5 °C a +40 °C (media de 24 h ≤ +35 °C), altitud hasta 2000 m.
• Normas aplicables: IEC 60947-4-1.
• Aplicaciones típicas: Protección y control de motores en bombas, compresores, ventiladores, maquinaria industrial, transportadores y sistemas de automatización.
