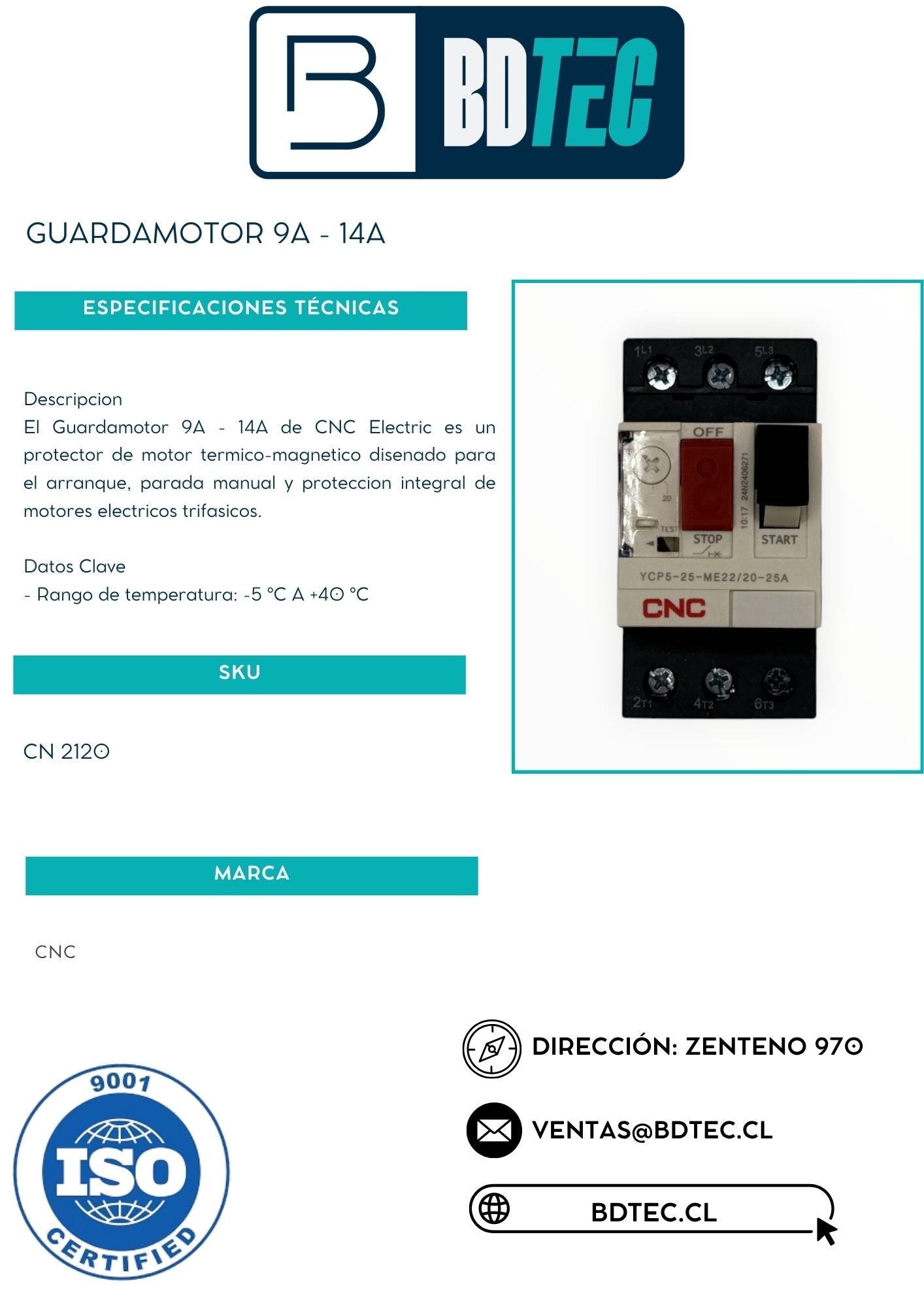

Características y ficha técnica
| Modelo | YCP5-25-ME16/9-14A |
|---|---|
| Tipo | Guardamotor (interruptor de protección de motor), serie YCP5-25 |
| Polos | 3 (entrada 1L1, 3L2, 5L3; salida 2T1, 4T2, 6T3) |
| Rango de ajuste térmico | 9-14 A, con dial frontal |
| Potencia de motor (AC-3) | 3 kW a 220 V; 5,5 kW a 380 V; 7,5 kW a 440 V |
| Protecciones | Sobrecarga (térmica), cortocircuito (magnética) y falta de fase |
| Curva térmica | A 1,0 veces la corriente ajustada no dispara en 2 h (desde frío); a 1,2 veces dispara en menos de 2 h (ensayo a +40 °C) |

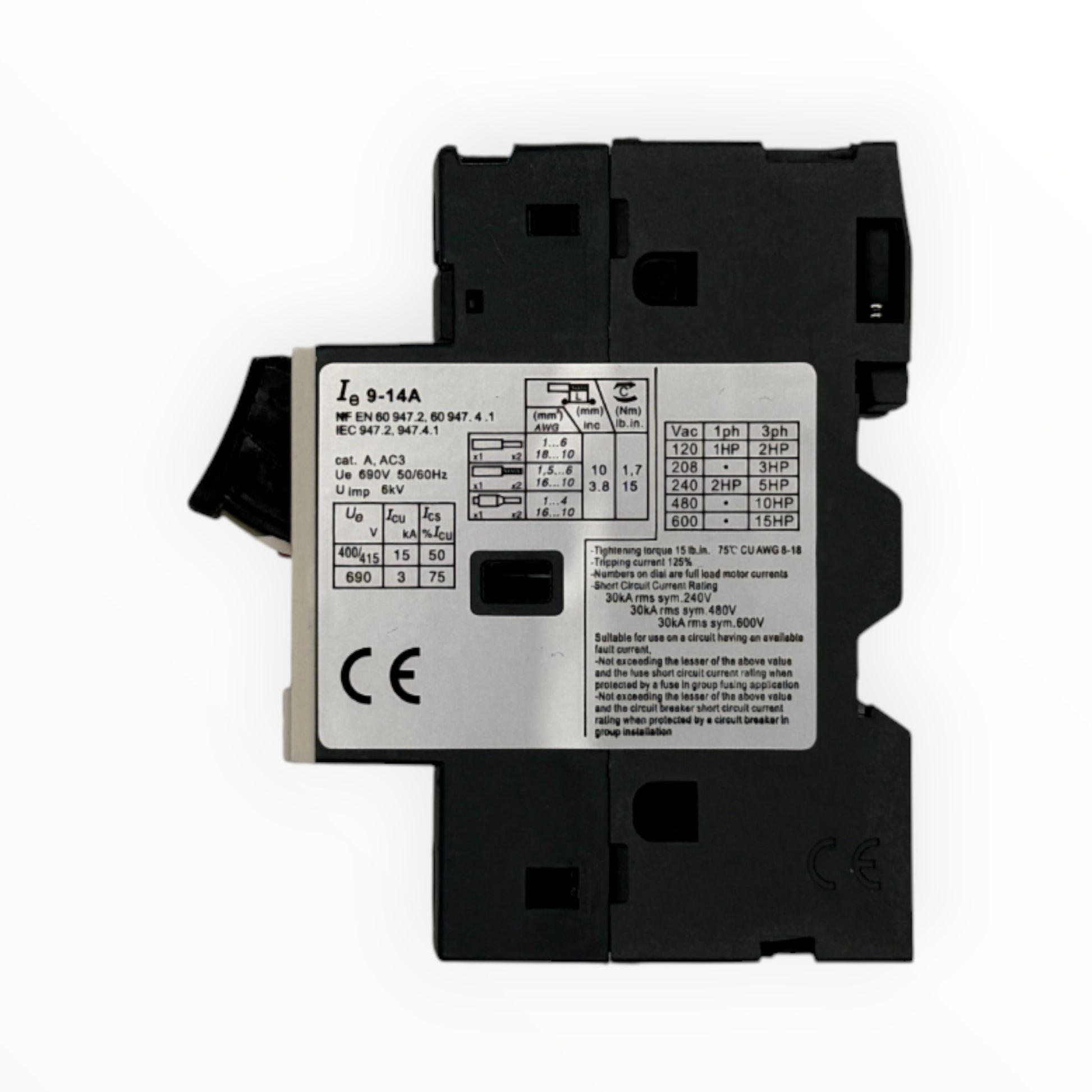

| Poder de corte (Icu) | 15 kA a 400/415 V (Ics 50 %); 3 kA a 690 V (Ics 75 %) |
| Tensión nominal (Ue) | 690 VAC, 50/60 Hz |
| Tensión de impulso (Uimp) | 6 kV |
| Categoría | A, AC-3 |

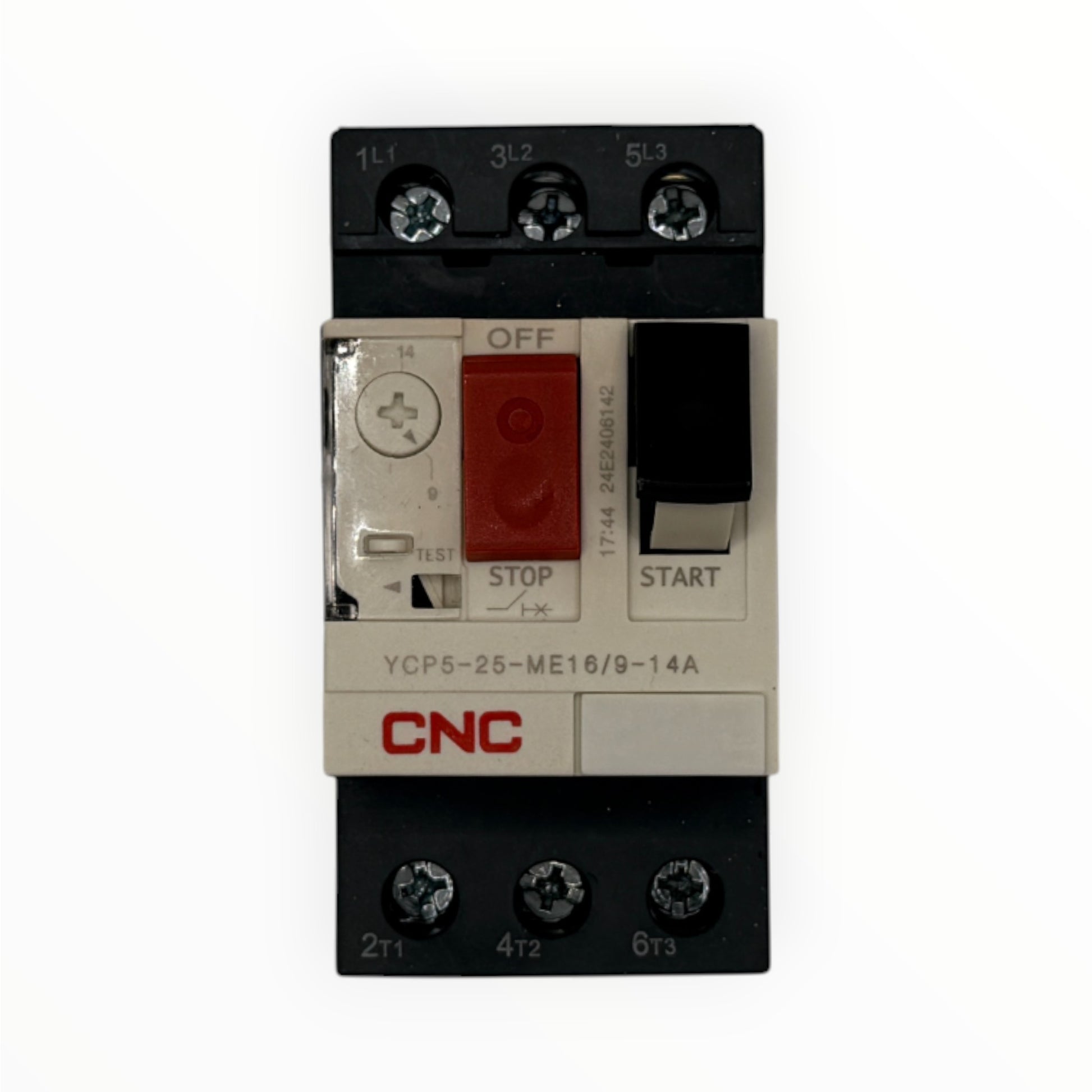

| Mando | Pulsador START (negro) y STOP (rojo); ventana TEST para probar el disparo |
| Normas | IEC 60947-2 e IEC 60947-4-1, CE |

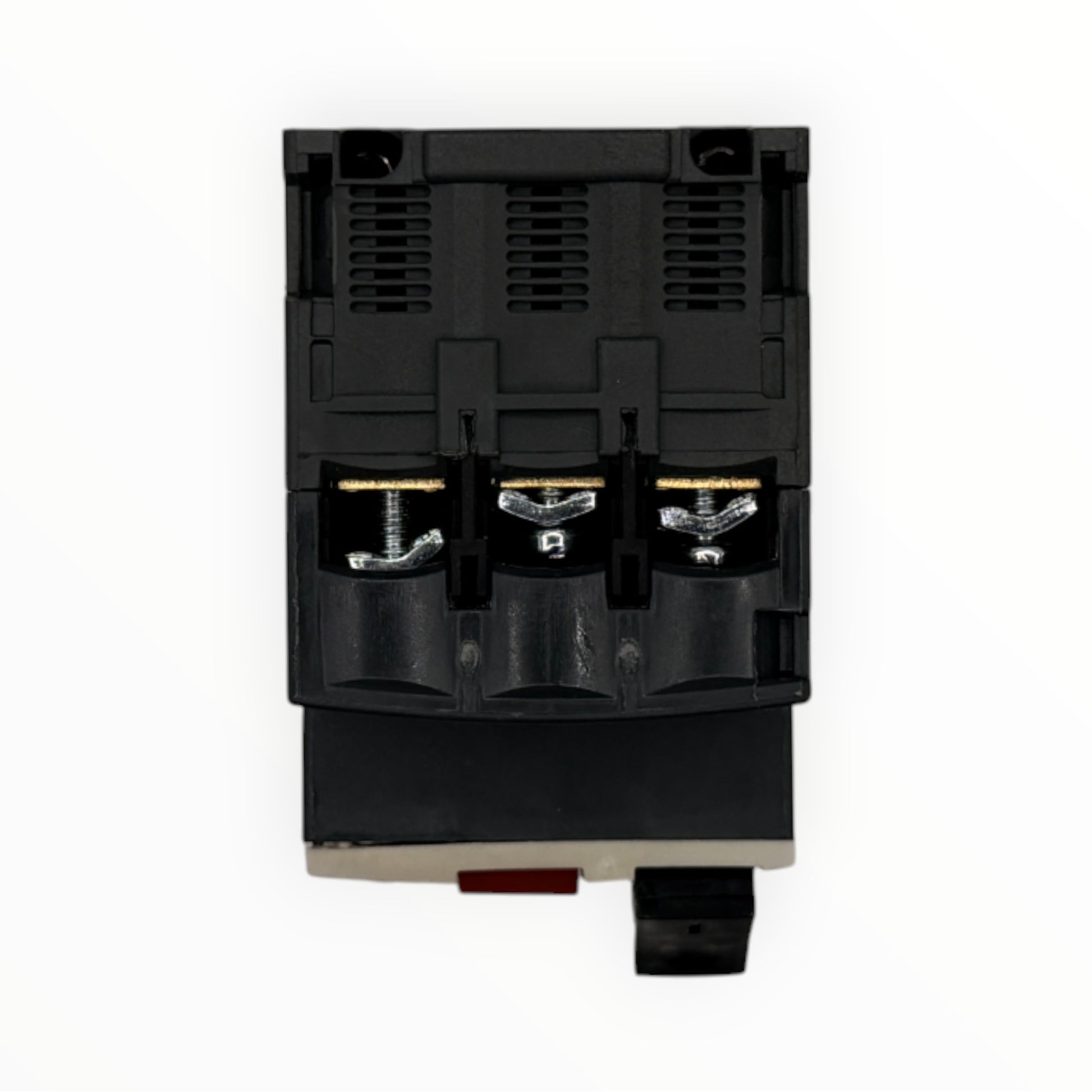

| Bornes | Cable de 1 a 6 mm², uno o dos por borne; torque 1,7 N·m |
| Dimensiones | 44,5 mm de ancho, 90 mm de alto y 78,5 mm de profundidad |
| Montaje | Riel DIN de 35 mm |
| Condiciones de uso | -5 a +40 °C (promedio diario hasta +35 °C); hasta 2.000 m de altitud; humedad bajo 90 % a +25 °C |
| Accesorios de la serie | Contactos auxiliares frontales y laterales, bobina de mínima tensión y de disparo, caja sobrepuesta |
- Modelo: YCP5-25-ME16/9-14A
- Tipo: Guardamotor (interruptor de protección de motor), serie YCP5-25
- Polos: 3 (entrada 1L1, 3L2, 5L3; salida 2T1, 4T2, 6T3)
- Rango de ajuste térmico: 9-14 A, con dial frontal
- Potencia de motor (AC-3): 3 kW a 220 V; 5,5 kW a 380 V; 7,5 kW a 440 V
- Protecciones: Sobrecarga (térmica), cortocircuito (magnética) y falta de fase
- Curva térmica: A 1,0 veces la corriente ajustada no dispara en 2 h (desde frío); a 1,2 veces dispara en menos de 2 h (ensayo a +40 °C)
- Poder de corte (Icu): 15 kA a 400/415 V (Ics 50 %); 3 kA a 690 V (Ics 75 %)
- Tensión nominal (Ue): 690 VAC, 50/60 Hz
- Tensión de impulso (Uimp): 6 kV
- Categoría: A, AC-3
- Mando: Pulsador START (negro) y STOP (rojo); ventana TEST para probar el disparo
- Normas: IEC 60947-2 e IEC 60947-4-1, CE
- Bornes: Cable de 1 a 6 mm², uno o dos por borne; torque 1,7 N·m
- Dimensiones: 44,5 mm de ancho, 90 mm de alto y 78,5 mm de profundidad
- Montaje: Riel DIN de 35 mm
- Condiciones de uso: -5 a +40 °C (promedio diario hasta +35 °C); hasta 2.000 m de altitud; humedad bajo 90 % a +25 °C
- Accesorios de la serie: Contactos auxiliares frontales y laterales, bobina de mínima tensión y de disparo, caja sobrepuesta
¿Cómo elegir?
Lee la corriente nominal del motor en su placa y elige el guardamotor cuyo rango la contenga; luego gira el dial a ese valor. Este modelo sirve para motores de 9-14 A, por ejemplo uno de 5,5 kW a 380 V. Si la corriente de placa queda fuera del rango, usa el modelo vecino: en la serie YCP5-25 los rangos se traslapan para cubrir desde 1,6 hasta 25 A. Revisa también el poder de corte a tu tensión: debe ser igual o mayor que la corriente de cortocircuito del tablero; si no alcanza, agrega el fusible de respaldo indicado arriba. Los tres polos van siempre en serie con las tres fases; para partir el motor a distancia o en automático, combínalo con un contactor. Si lo vas a montar a la vista junto a la máquina, usa la caja sobrepuesta con botón de emergencia.
