Interruptor caja moldeada 3P 160 A 35 kA

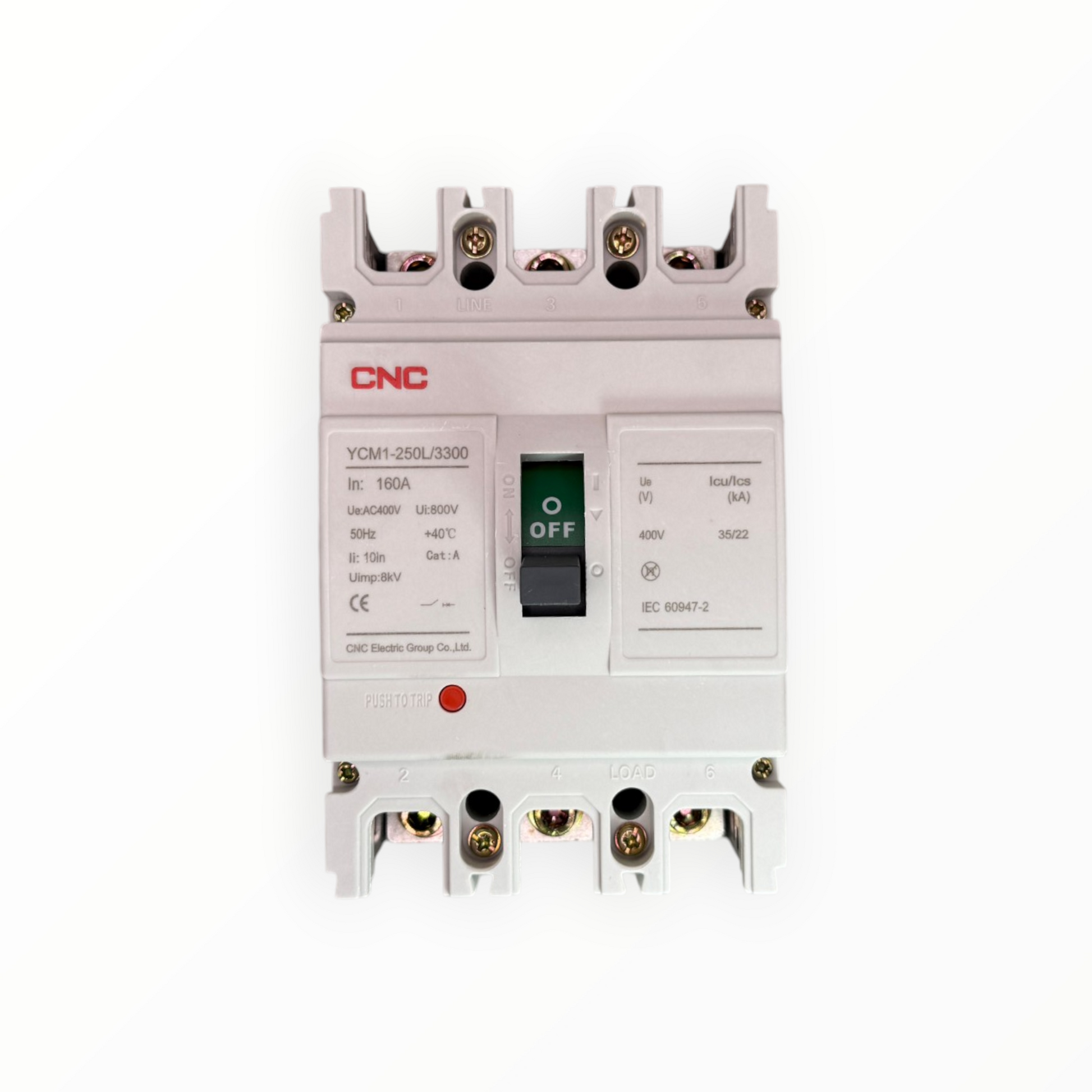

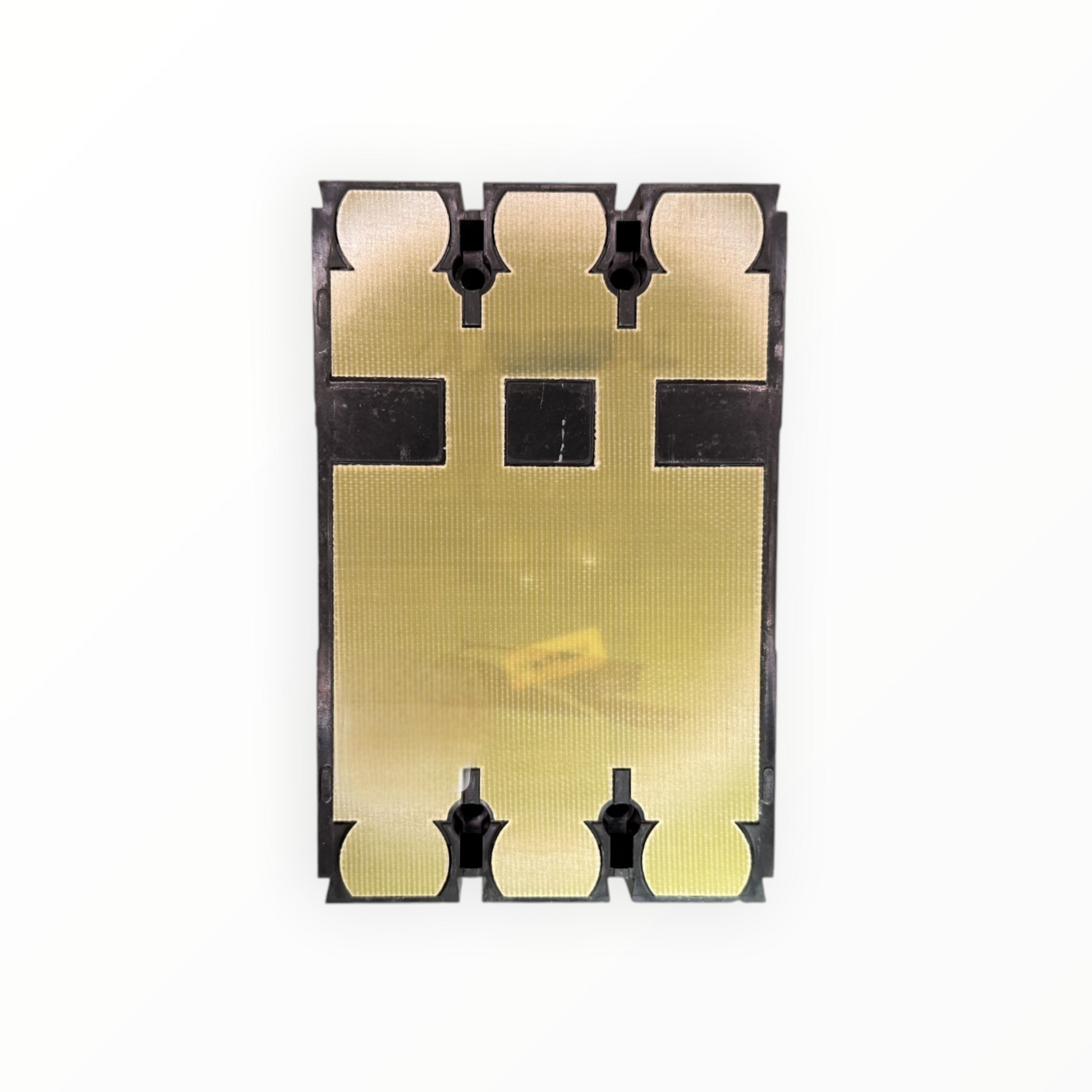

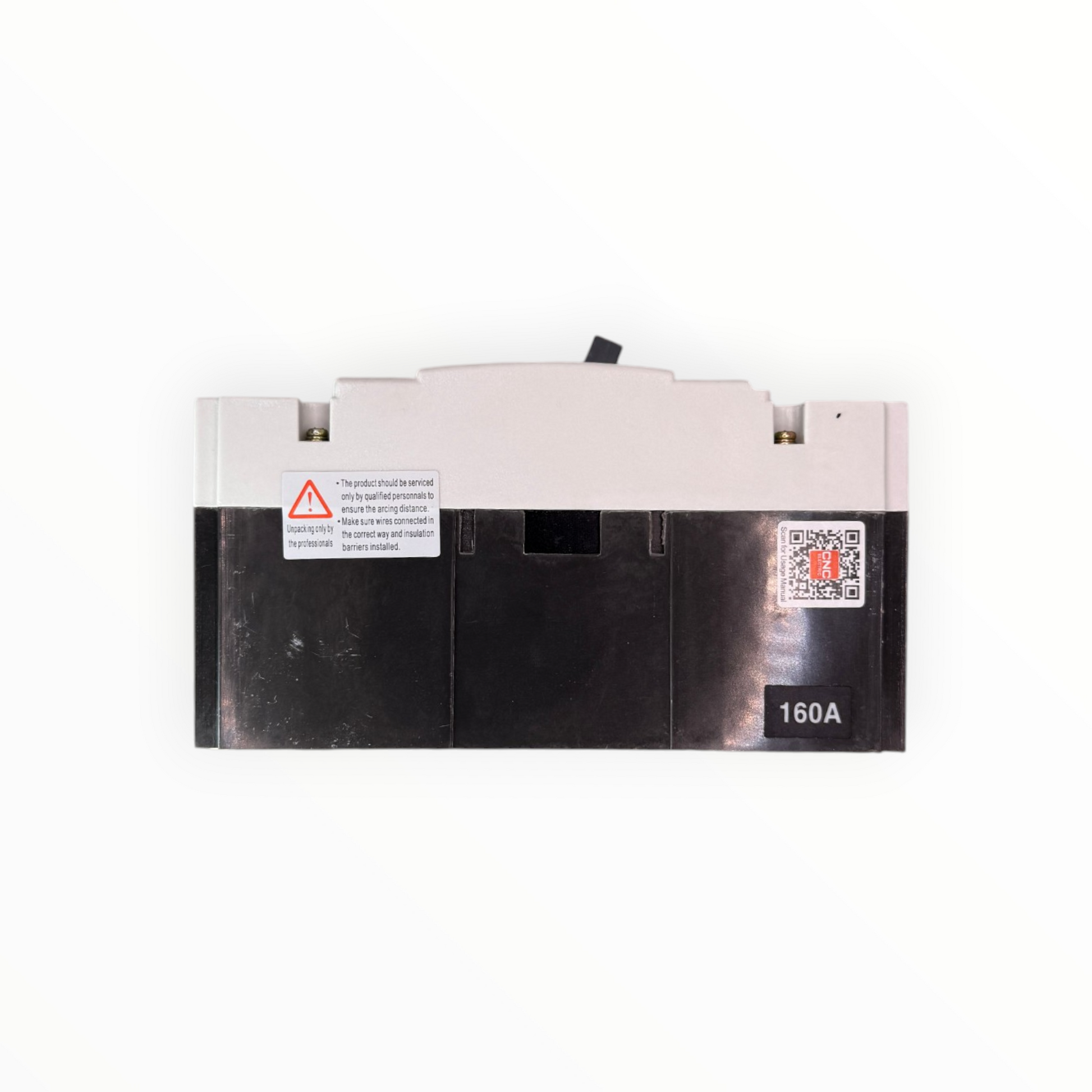

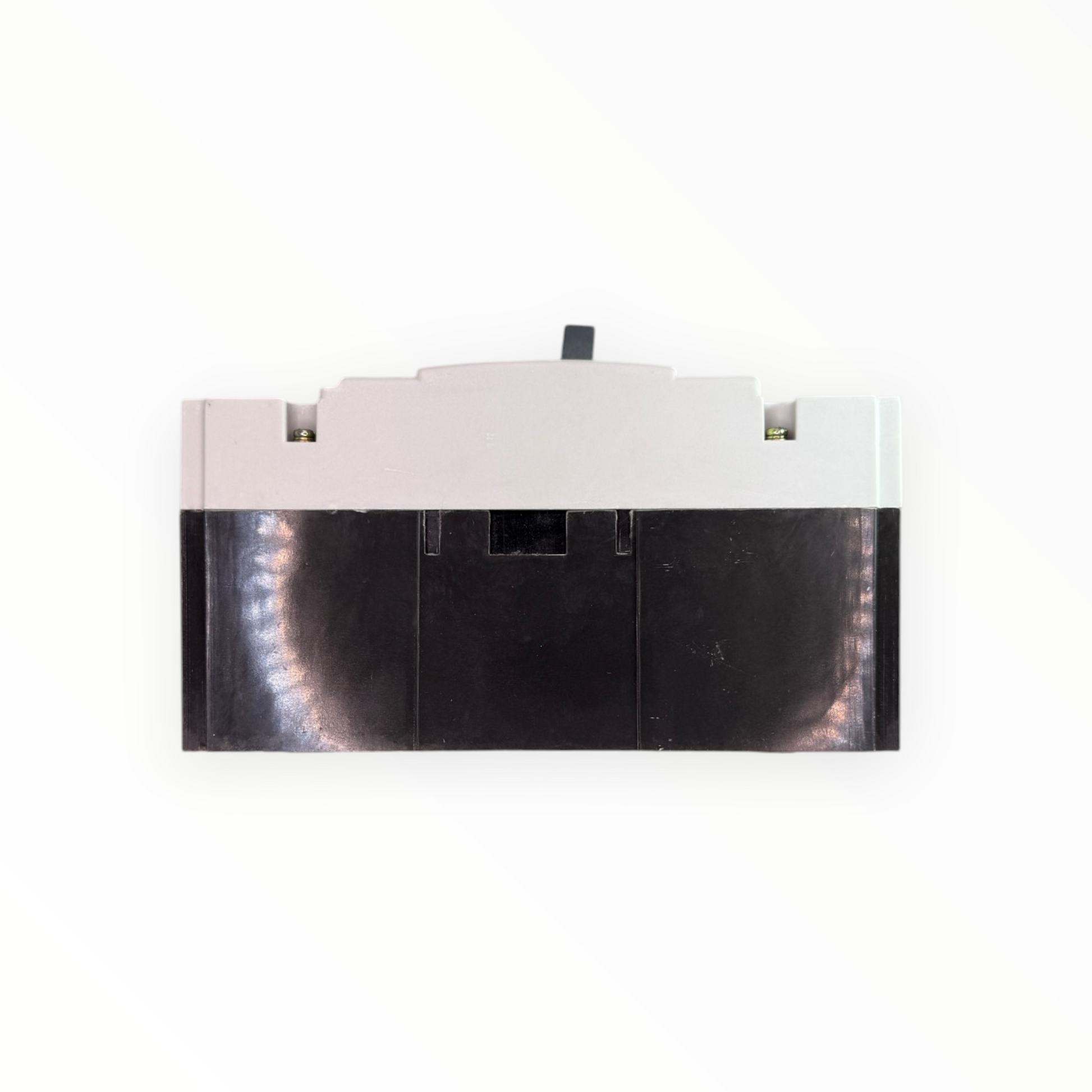

Interruptor automático de caja moldeada tripolar de 160 A, modelo YCM1-250L/3300 de CNC. Protege alimentadores, tableros y equipos contra sobrecarga y cortocircuito con un relé termomagnético, y sirve como interruptor general de un tablero o de una máquina. Es de la serie YCM1, versión L (estándar), bajo la norma IEC 60947-2. Se fija con tornillos a la placa de montaje y se conecta con bornes de tornillo.

Características y ficha técnica

• Modelo: YCM1-250L/3300
• Tipo: Interruptor de caja moldeada (MCCB), marco YCM1-250L
• Polos: 3
• Corriente nominal (In): 160 A
• Disparo: Termomagnético; disparo magnético instantáneo Ii = 10 In
• Poder de corte (Icu): 35 kA a 400 V (Ics 22 kA); 35 kA a 230 V y 8 kA a 690 V
• Tensión nominal (Ue): AC 400 V, 50 Hz
• Tensión de aislamiento (Ui): 800 V
• Tensión de impulso (Uimp): 8 kV
• Categoría de uso: A
• Temperatura de referencia: +40 °C; uso de -5 a +40 °C, hasta 2.000 m de altitud
• Vida útil: 3.000 maniobras eléctricas y 20.000 mecánicas
• Distancia de arco: 50 mm
• Dimensiones: 107 mm de ancho, 165 mm de largo y 86 mm de profundidad
• Fijación: 4 perforaciones de Ø5 mm, a 35 × 126 mm
• Accesorios: Sin accesorios internos (código 300); la serie acepta contacto auxiliar, de alarma, bobina de disparo y de mínima tensión
• Norma: IEC 60947-2, CE

¿Cómo elegir?

Elige la corriente nominal según la carga y el cable: debe ser mayor que la corriente normal del circuito y no superar la que admite el conductor. Luego revisa el poder de corte a la tensión real del tablero (en 380 V usa el dato de 400 V): debe ser igual o mayor que la corriente de cortocircuito en ese punto. La versión L es la estándar y la M tiene mayor poder de corte. Usa 3 polos para cortar solo las fases y 4 polos cuando también hay que cortar el neutro, por ejemplo en una transferencia red-generador. El disparo magnético actúa a 10 veces In, así que para motores con partida pesada revisa la corriente de arranque. En BDTEC hay tres modelos de la serie: 3P 32 A, 3P 160 A y 4P 63 A.
