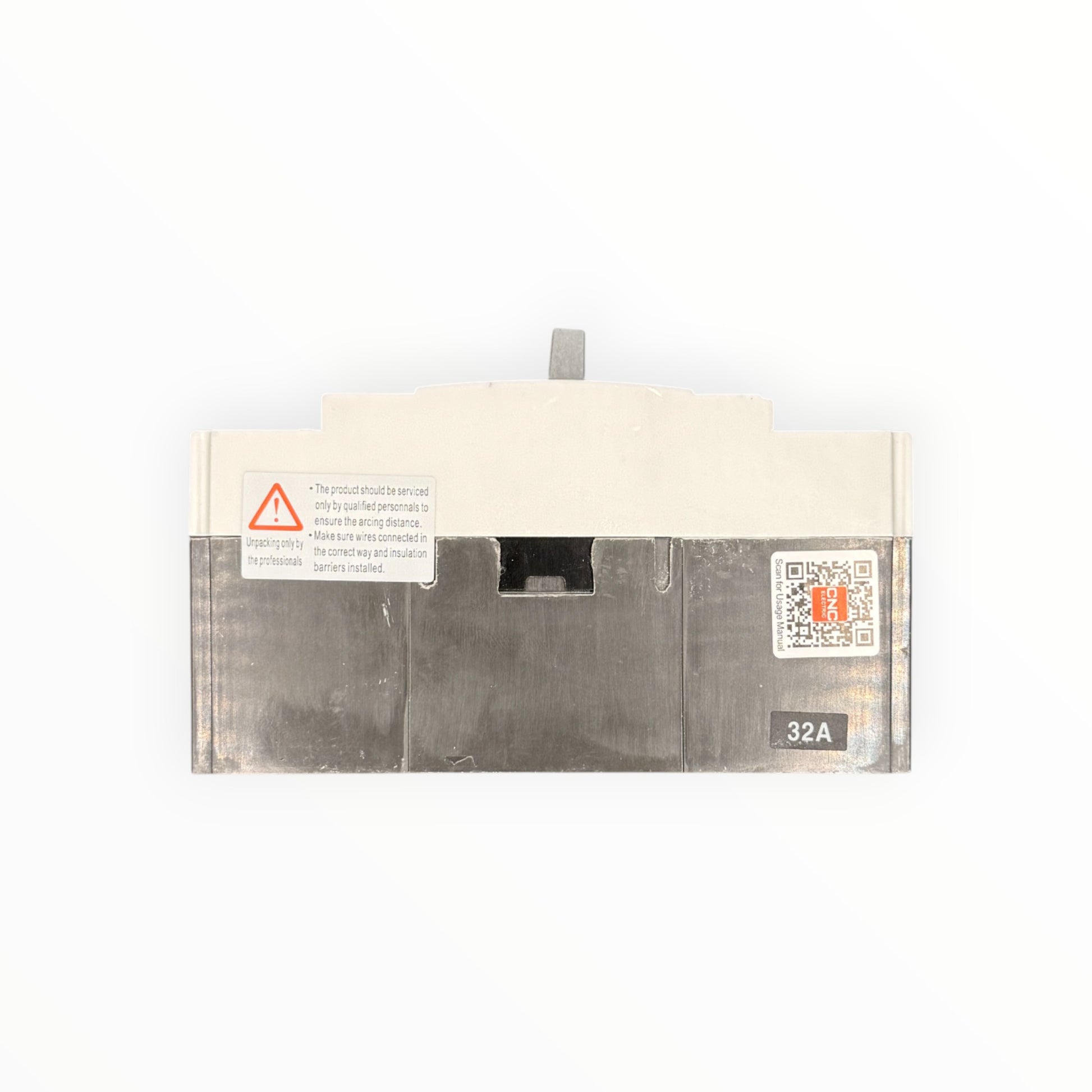

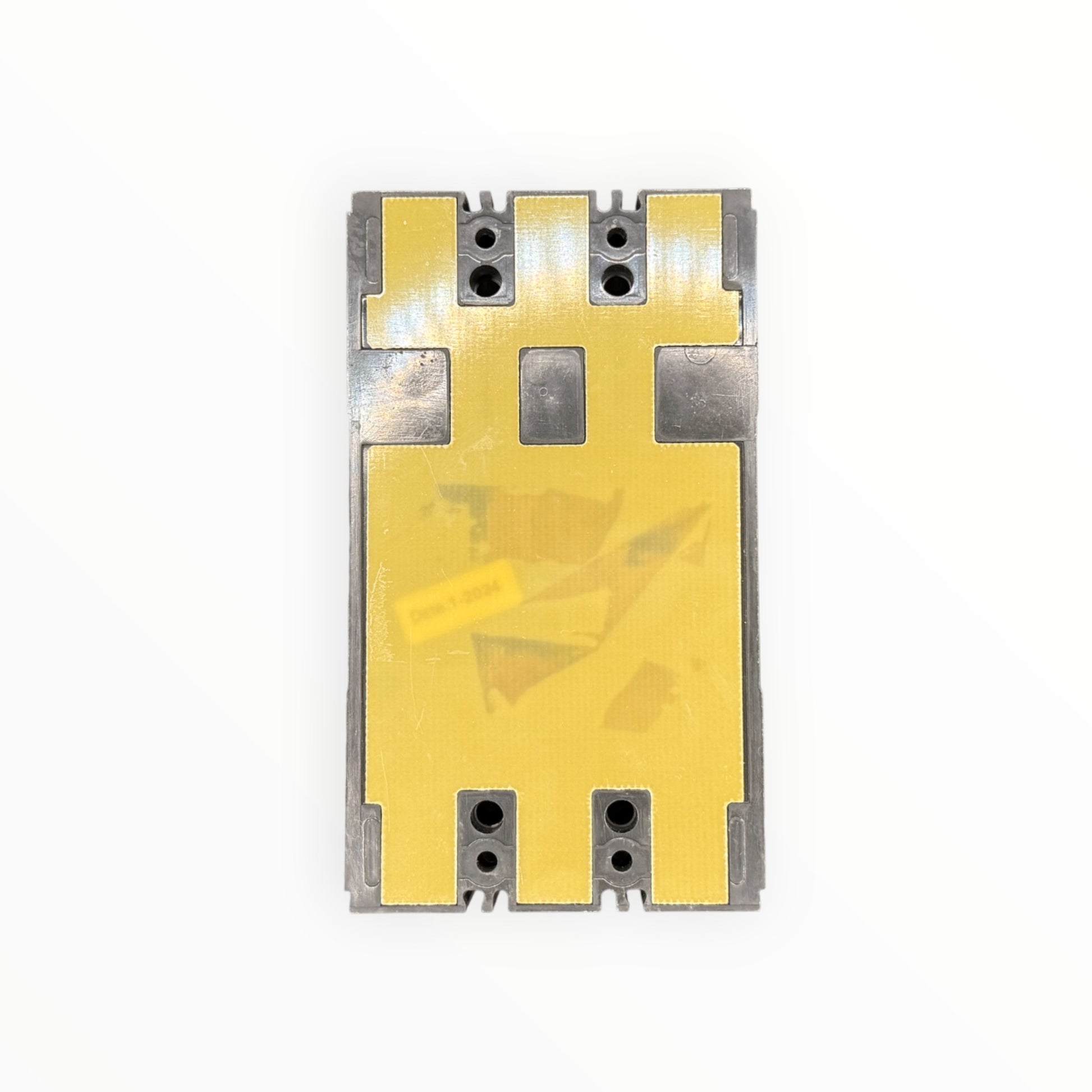

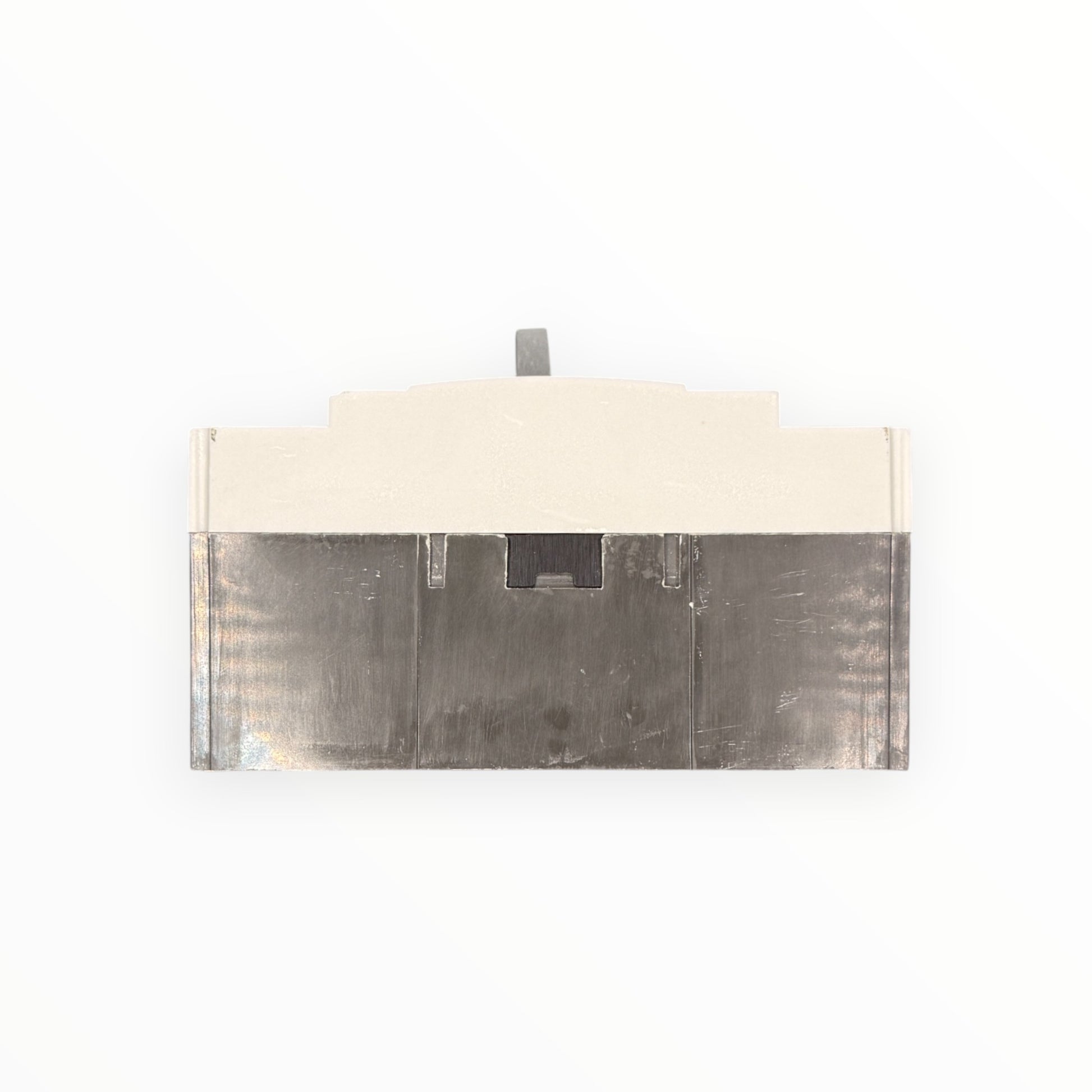

Interruptor caja moldeada 3P 32 A 35 kA

Interruptor caja moldeada 3P 32 A 35 kA

SKU: CN 2401

Polos3
Corriente nominal (In)32 A
Poder de corte (Icu)25 kA a 400 V
Tensión nominal (Ue)AC 400 V, 50 Hz
Tensión de aislamiento (Ui)500 V
Tensión de impulso (Uimp)6 kV

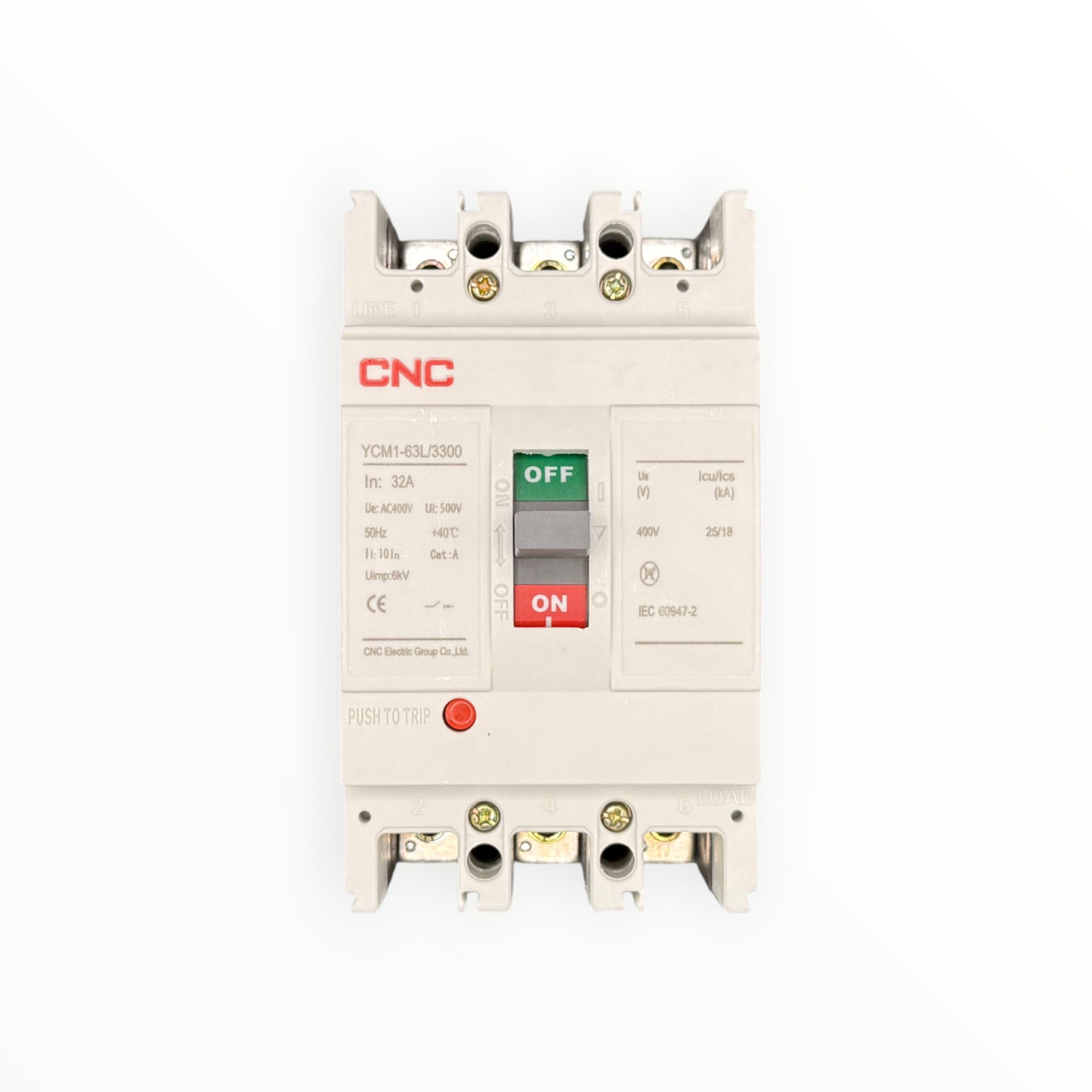

Interruptor automático de caja moldeada tripolar de 32 A, modelo YCM1-63L/3300 de CNC. Protege alimentadores, tableros y equipos contra sobrecarga y cortocircuito con un relé termomagnético, y sirve como interruptor general de un tablero o de una máquina. Es de la serie YCM1, versión L (estándar), bajo la norma IEC 60947-2. Se fija con tornillos a la placa de montaje y se conecta con bornes de tornillo.
