Interruptor paco 1-0-2 10 A 3P 220 VAC - 440 VAC

Interruptor rotativo (paco) de 3 polos con posiciones 1-0-2 y 10 A, modelo LW28-10 de CNC. Conmuta una carga trifásica entre dos fuentes o dos circuitos, con una posición central de apagado: por ejemplo red y generador, o dos bombas que trabajan por turnos. Es de maniobra manual y poco frecuente. Se monta en la puerta o la tapa del tablero, con placa frontal metálica rotulada 1-0-2 y manilla negra.

Características y ficha técnica

• Modelo: LW28-10
• Tipo: Conmutador rotativo universal (cambiador), serie LW28
• Posiciones: 1 - 0 - 2 (0 al centro, apagado)
• Polos: 3
• Corriente térmica (Ith): 10 A
• Tensión de aislamiento (Ui): 660 V
• Corriente de empleo a 240 V: AC-22A 10 A; AC-23A 7,5 A (1,8 kW); AC-3 5,5 A (1,5 kW); AC-15 2,5 A
• Corriente de empleo a 440 V: AC-22A 10 A; AC-23A 7,5 A (3,0 kW); AC-3 5,5 A (2,2 kW); AC-15 1,5 A

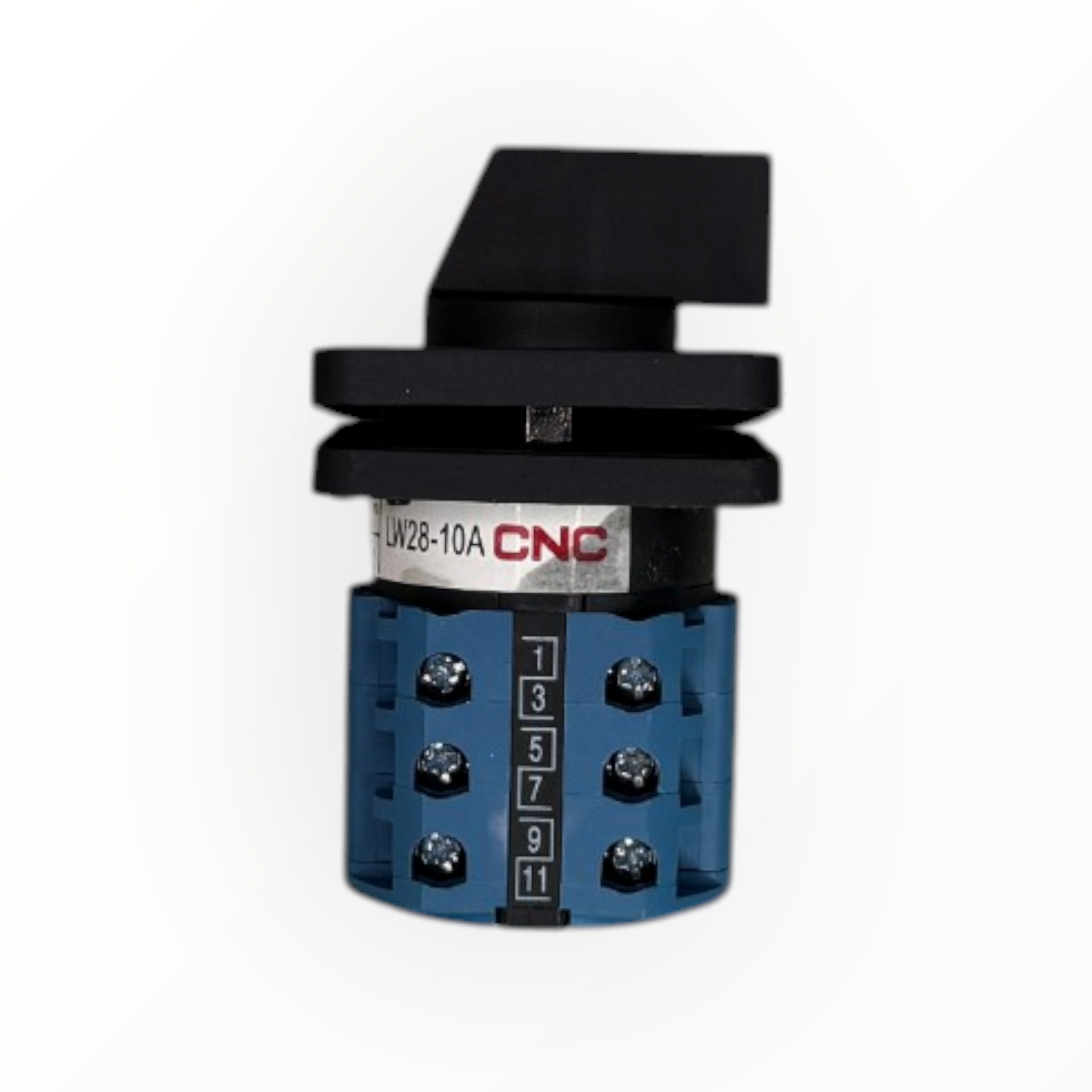

• Contactos: Módulos de contacto azules apilados, bornes de tornillo numerados

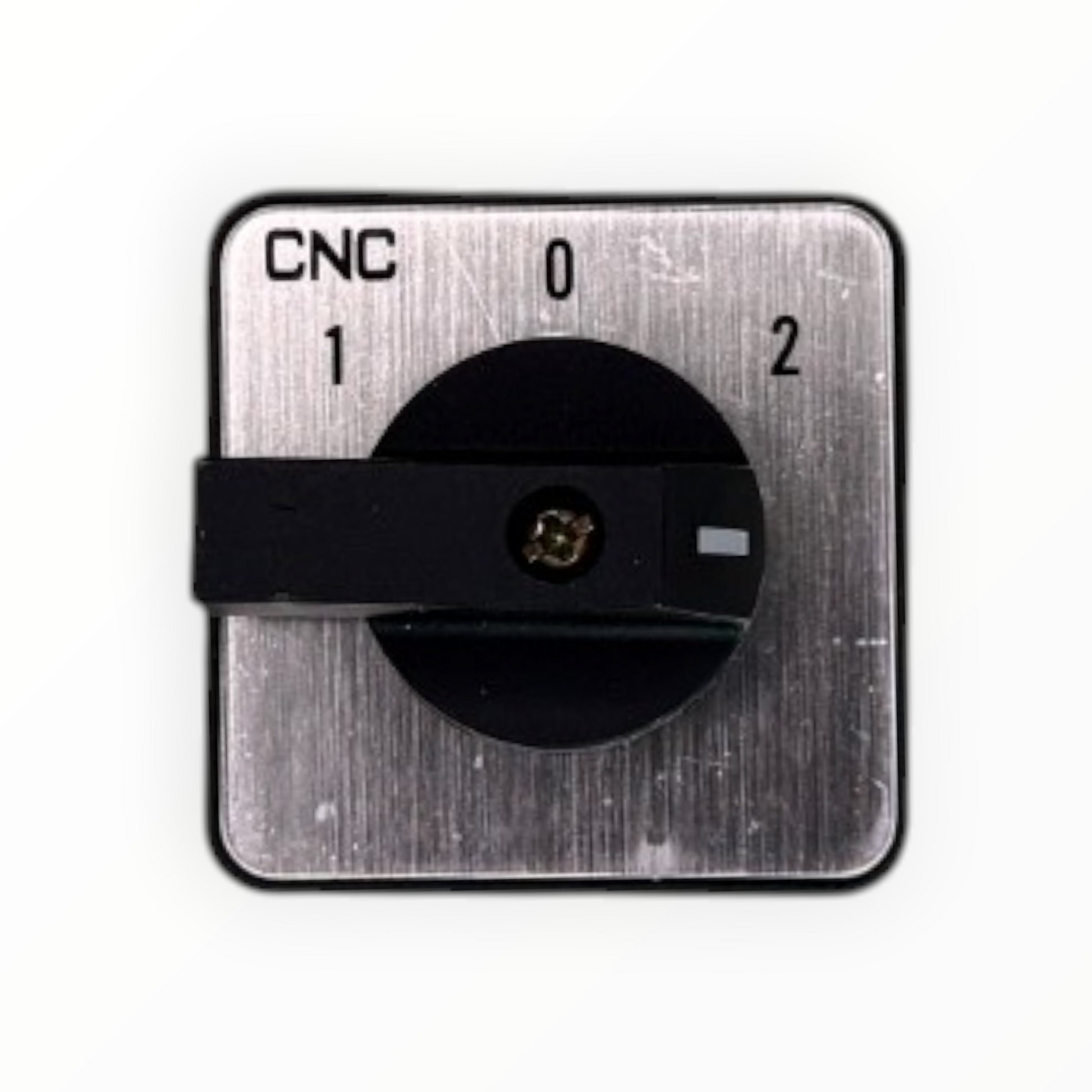

• Frente: Placa metálica con marca CNC y manilla negra

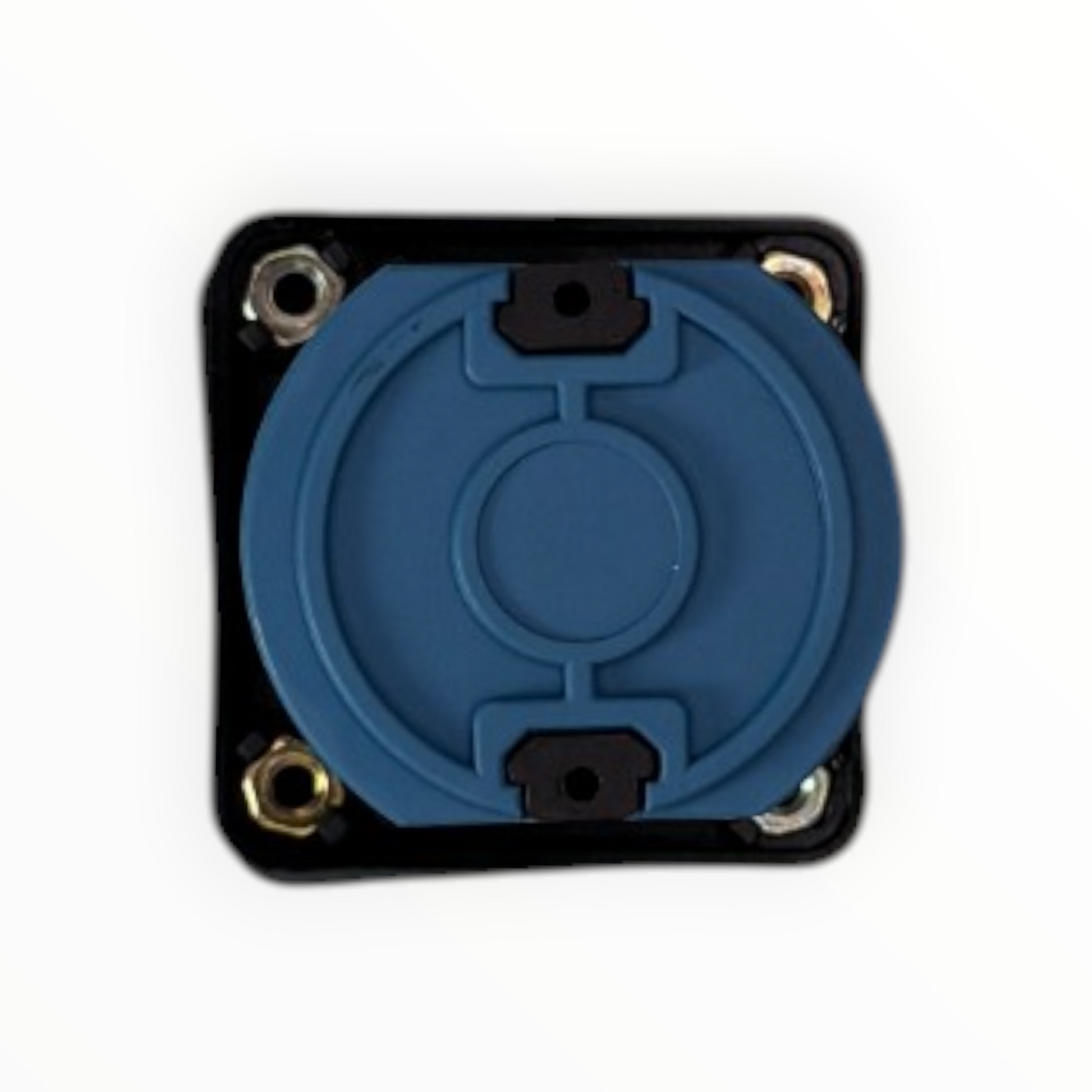

• Montaje: En panel, fijado con 4 tornillos por detrás de la placa
• Condiciones de uso: -5 a +40 °C; hasta 2.000 m de altitud
• Norma: IEC 60947-3

¿Cómo elegir?

Elige la corriente según el uso: para cargas mixtas mira el valor AC-22A y para partir un motor directo mira AC-3 (este modelo llega hasta 2,2 kW a 440 V en AC-3). La corriente de la carga debe quedar bajo ese valor. Usa el 1-0-2 cuando la carga debe recibir energía de una fuente u otra, nunca de las dos a la vez: la posición 0 separa ambas. El paco no protege: pon aguas arriba un interruptor termomagnético o fusibles. En BDTEC hay versiones de 10 A y 63 A; si tu carga queda entre ambas, usa la de 63 A.

Productos compatibles

• Interruptor paco 1-0-2 LW28-63 63 A 3P
