Interruptor paco 1-0-2 63 A 3P 220 VAC - 440 VAC

Interruptor paco 1-0-2 63 A 3P 220 VAC - 440 VAC

SKU: CN 2403

Polos3
Posiciones1 - 0 - 2
Corriente térmica (Ith)63 A
Tensión de aislamiento (Ui)660 V
Corriente de empleo a 440 VAC-22A 63 A; AC-23A 57 A

Interruptor rotativo (paco) de 3 polos con posiciones 1-0-2 y 63 A, modelo LW28-63 de CNC. Conmuta una carga trifásica entre dos fuentes o dos circuitos, con una posición central de apagado: por ejemplo red y generador, o dos bombas que trabajan por turnos. Es de maniobra manual y poco frecuente. Se monta en la puerta o la tapa del tablero, con placa frontal metálica rotulada 1-0-2 y manilla negra.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloLW28-63
TipoConmutador rotativo universal (cambiador), serie LW28
Posiciones1 - 0 - 2 (0 al centro, apagado)
Polos3
Corriente térmica (Ith)63 A
Tensión de aislamiento (Ui)660 V
Corriente de empleo a 440 VAC-22A 63 A; AC-23A 57 A (30 kW); AC-3 36 A (18,5 kW); AC-4 15 A (7,5 kW)

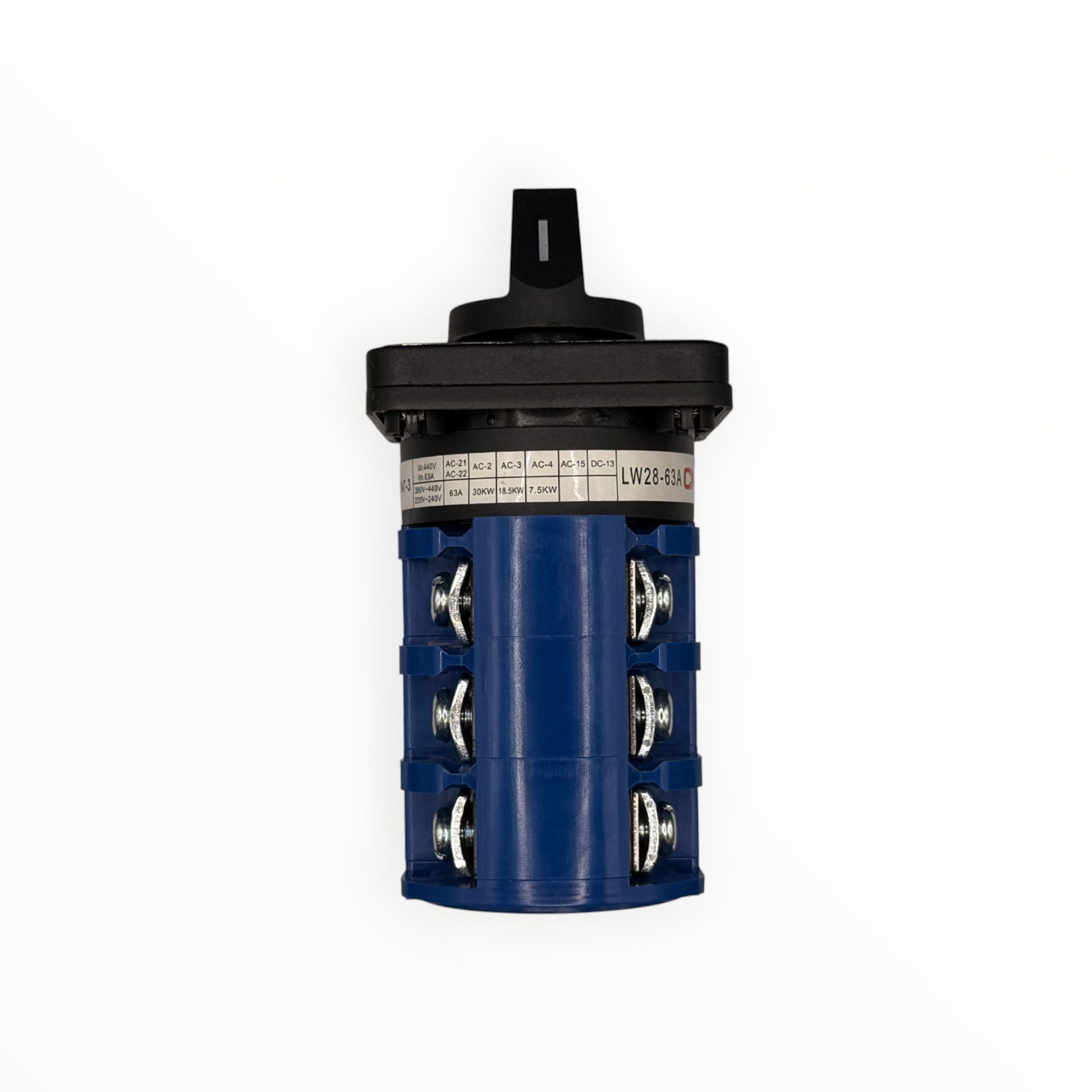

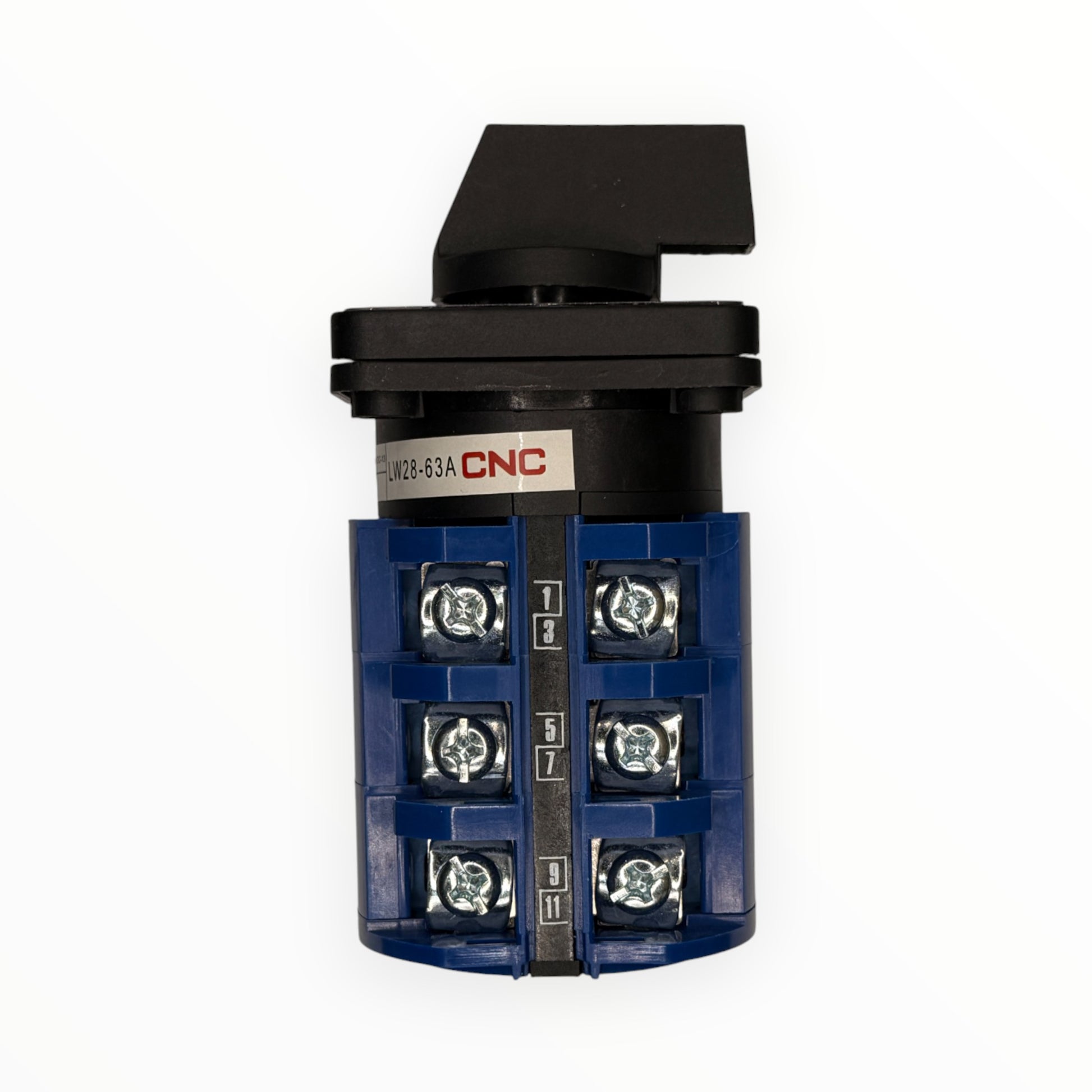

ContactosMódulos de contacto azules apilados, bornes de tornillo numerados

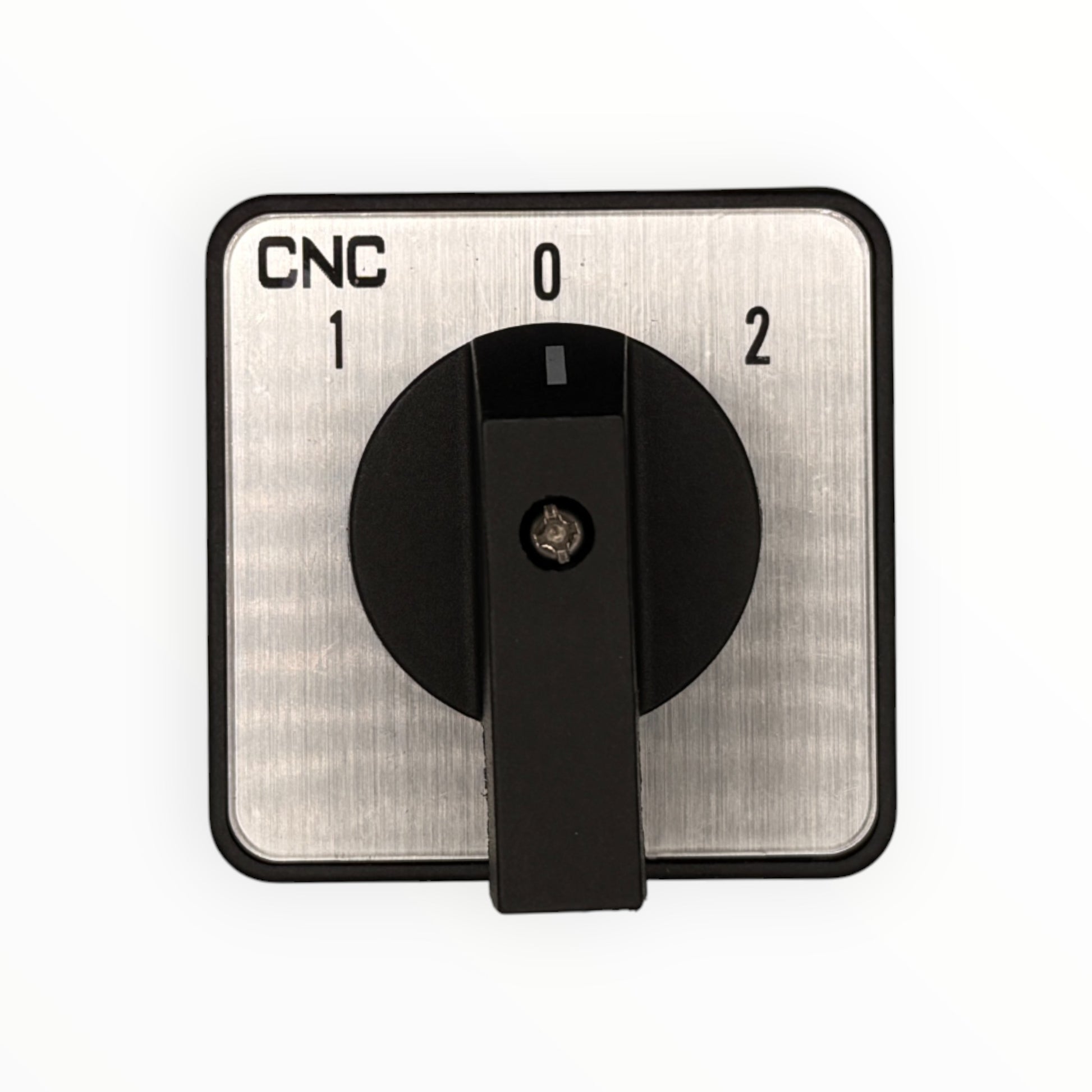

FrentePlaca metálica con marca CNC y manilla negra
MontajeEn panel, fijado con 4 tornillos por detrás de la placa
Condiciones de uso-5 a +40 °C; hasta 2.000 m de altitud

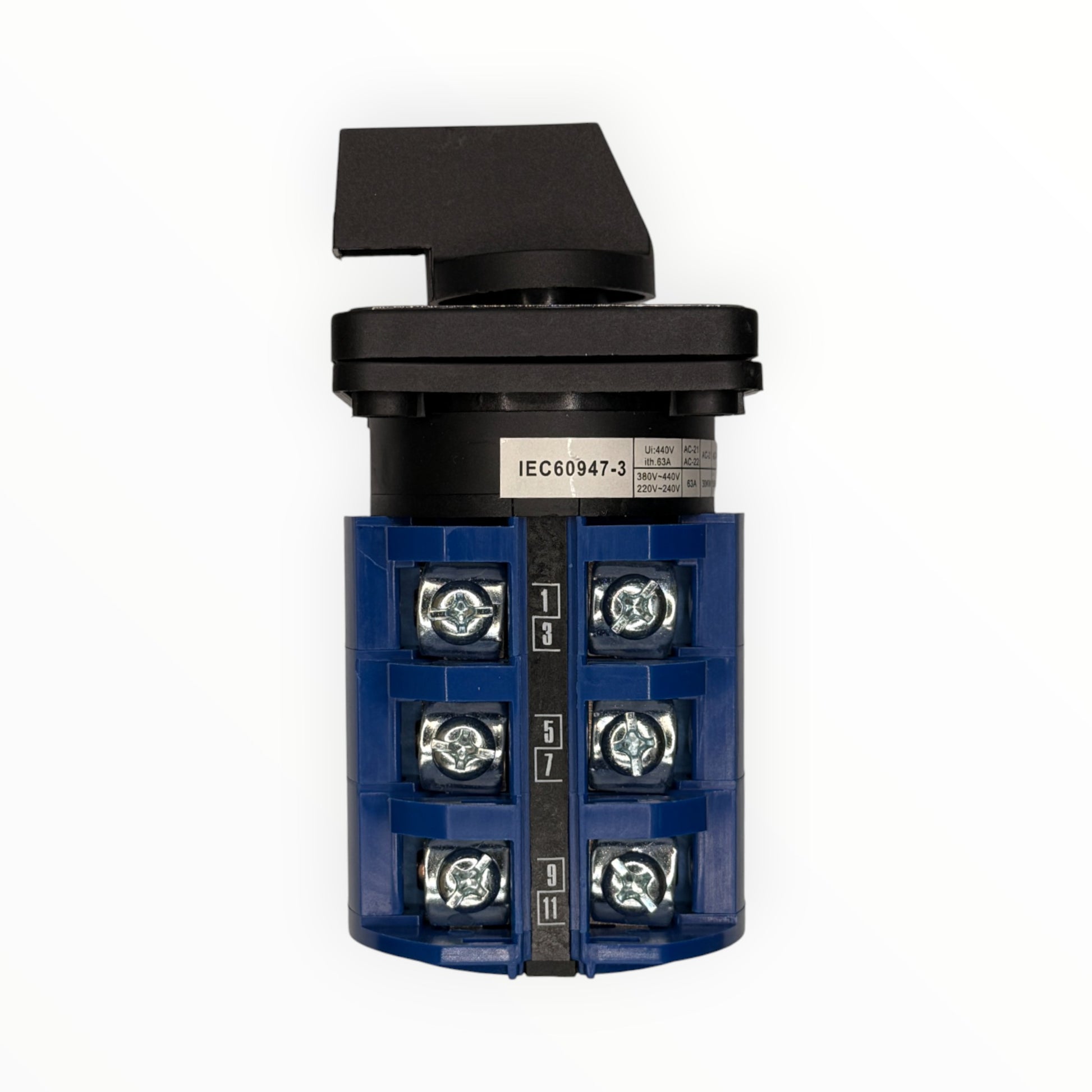

NormaIEC 60947-3
  • Modelo: LW28-63
  • Tipo: Conmutador rotativo universal (cambiador), serie LW28
  • Posiciones: 1 - 0 - 2 (0 al centro, apagado)
  • Polos: 3
  • Corriente térmica (Ith): 63 A
  • Tensión de aislamiento (Ui): 660 V
  • Corriente de empleo a 440 V: AC-22A 63 A; AC-23A 57 A (30 kW); AC-3 36 A (18,5 kW); AC-4 15 A (7,5 kW)
  • Contactos: Módulos de contacto azules apilados, bornes de tornillo numerados
  • Frente: Placa metálica con marca CNC y manilla negra
  • Montaje: En panel, fijado con 4 tornillos por detrás de la placa
  • Condiciones de uso: -5 a +40 °C; hasta 2.000 m de altitud
  • Norma: IEC 60947-3
¿Cómo elegir?

Elige la corriente según el uso: para cargas mixtas mira el valor AC-22A y para partir un motor directo mira AC-3 (este modelo llega hasta 18,5 kW a 440 V en AC-3). La corriente de la carga debe quedar bajo ese valor. Usa el 1-0-2 cuando la carga debe recibir energía de una fuente u otra, nunca de las dos a la vez: la posición 0 separa ambas. El paco no protege: pon aguas arriba un interruptor termomagnético o fusibles. En BDTEC hay versiones de 10 A y 63 A; si tu carga queda entre ambas, usa la de 63 A.
