XCPCNeumática

Pasa muro neumático 10 mm

Pasa muro neumático 10 mm

SKU: XC 1062 · Modelo XPM-10

Presión de trabajo0 a 1,0 MPa
Temperatura de trabajo0 a 60 °C
TuboNylon y poliuretano
FluidoAire comprimido y vacío
VacíoHasta -750 mmHg

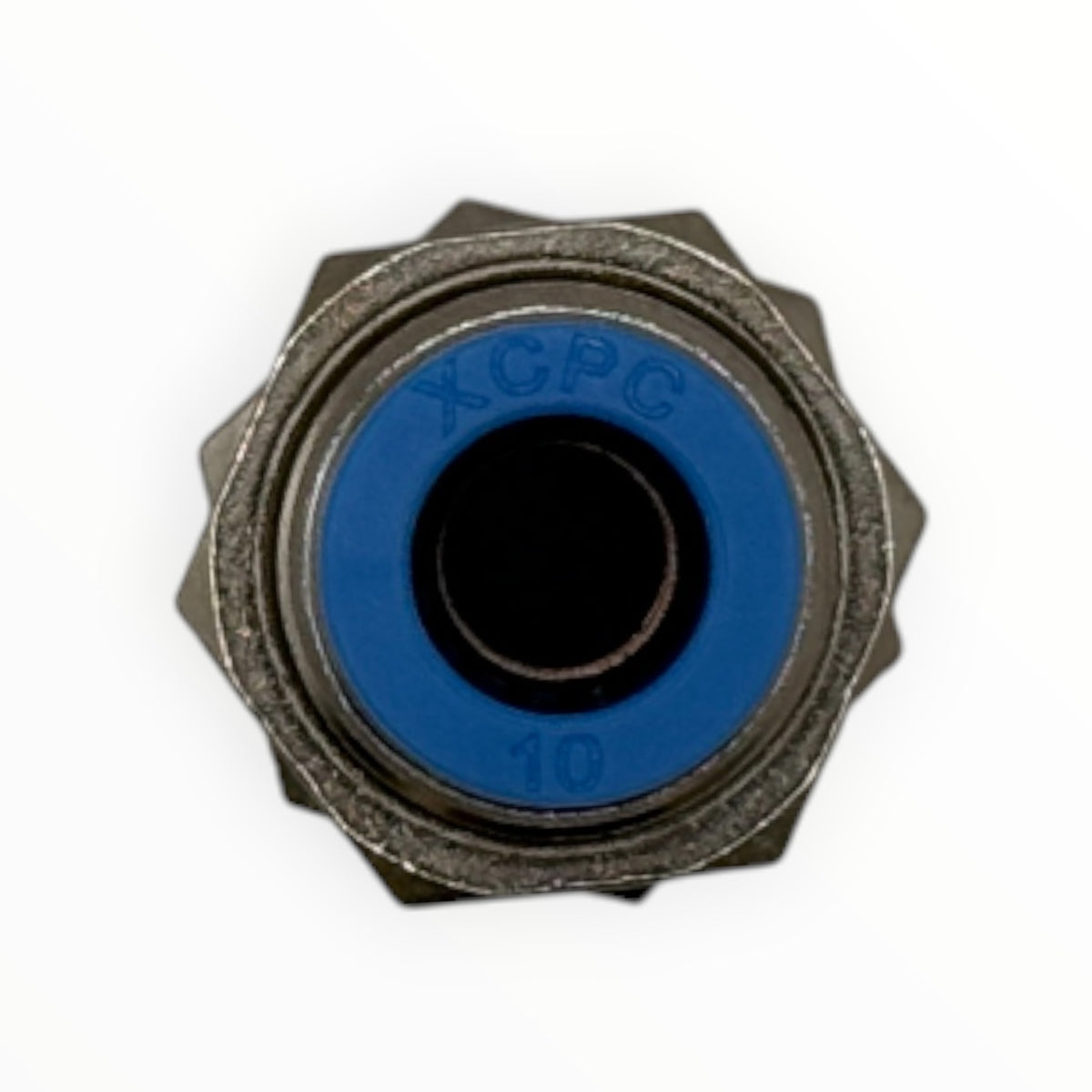

Pasa muro neumático push-in, de XCPC, para tubo de 10 mm. Permite que la línea de aire atraviese la pared de un tablero, gabinete o carcasa de máquina de forma ordenada: el cuerpo metálico roscado pasa por la perforación del panel y se fija con dos tuercas hexagonales, una a cada lado. El tubo se conecta en ambos extremos empujándolo hasta el fondo y se libera presionando el anillo azul, sin herramientas.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXPM-10
TipoUnión recta pasa muro (bulkhead) push-in
ConexionesPush-in para tubo de 10 mm en ambos extremos
TuboNylon y poliuretano
FluidoAire comprimido y vacío
Presión de trabajo0 a 1,0 MPa (0 a 10 bar)
VacíoHasta -750 mmHg
Temperatura de trabajo0 a 60 °C
MontajeCuerpo metálico roscado con dos tuercas hexagonales para fijar al panel
Retención del tuboGarra de sujeción, empaquetadura en U y anillo de liberación
¿Cómo elegir?

Elige la medida según el diámetro exterior del tubo: este modelo es para tubo métrico de 10 mm y ambos lados son de la misma medida. Antes de perforar el panel, mide el diámetro del cuerpo roscado de la pieza para hacer el agujero justo, así las tuercas aprietan parejo y el pasa muro no gira. Si al otro lado del panel necesitas repartir el aire a varios equipos, combínalo con un manifold del mismo diámetro.
