CNCElectrónica

Relé controlador de nivel 24/240ac/DC multifunción

Relé controlador de nivel 24/240ac/DC multifunción

SKU: CN 2307

Salida1 conmutado
MontajeRiel DIN
Temperatura de operación-20 °C a +55 °C
ConsumoMáx. 2 VA
FuncionesPUMP UP
SensibilidadAjustable de 5 a 100 kΩ

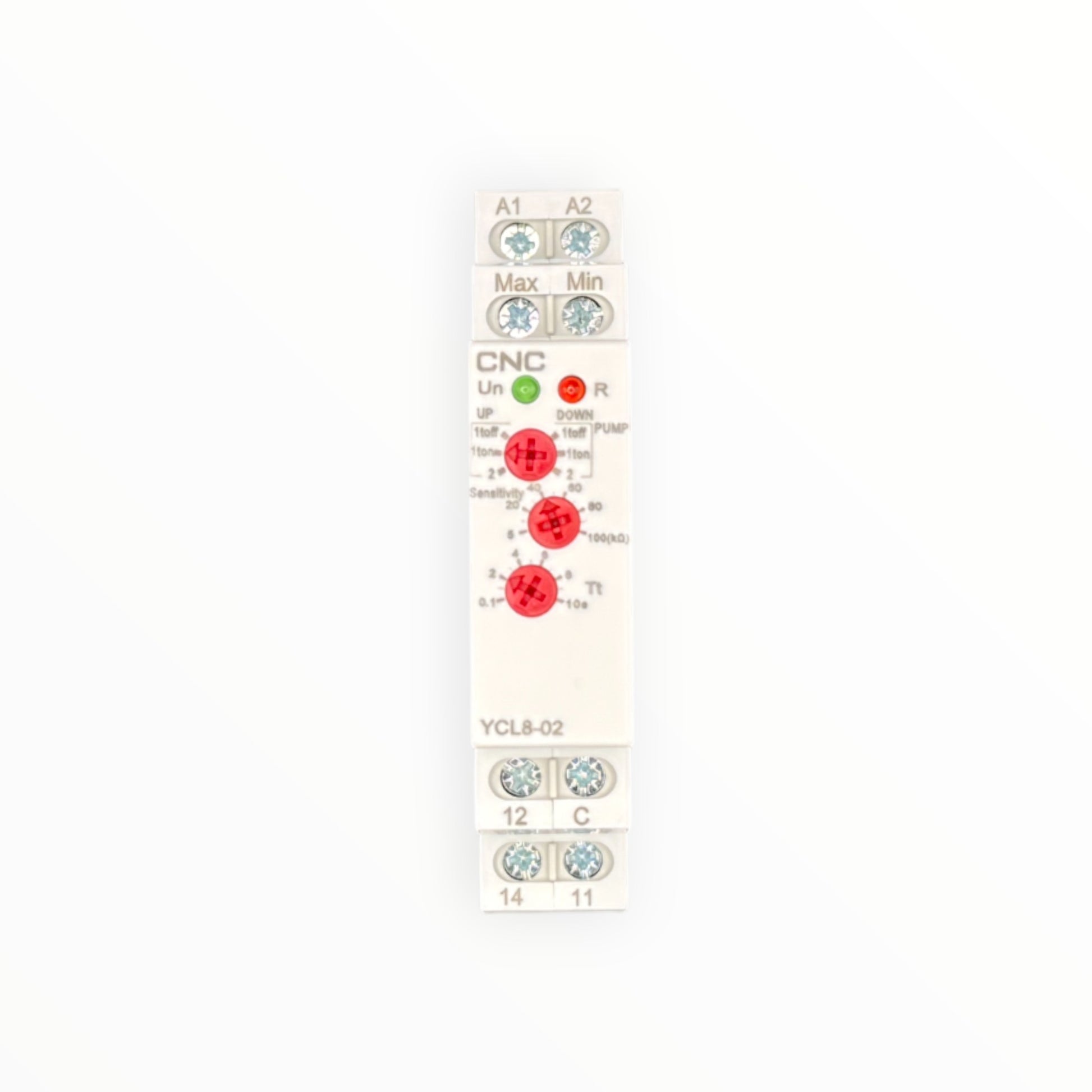

Relé controlador de nivel YCL8-02 de CNC, para líquidos conductores, con alimentación universal de 24 a 240 V AC/DC. Mide el nivel con electrodos (sondas Max, Min y común C) y conmuta un contacto de 10 A para mandar una bomba, una electroválvula o una alarma. Sirve para llenado o vaciado de estanques, pozos, cisternas y depósitos, con control de un nivel o de dos niveles (histéresis entre Max y Min). Se monta en riel DIN y ocupa un módulo de 18 mm.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloYCL8-02
Alimentación (A1-A2)24 a 240 V AC/DC, 50/60 Hz; tolerancia -15% / +10%
ConsumoMáx. 2 VA

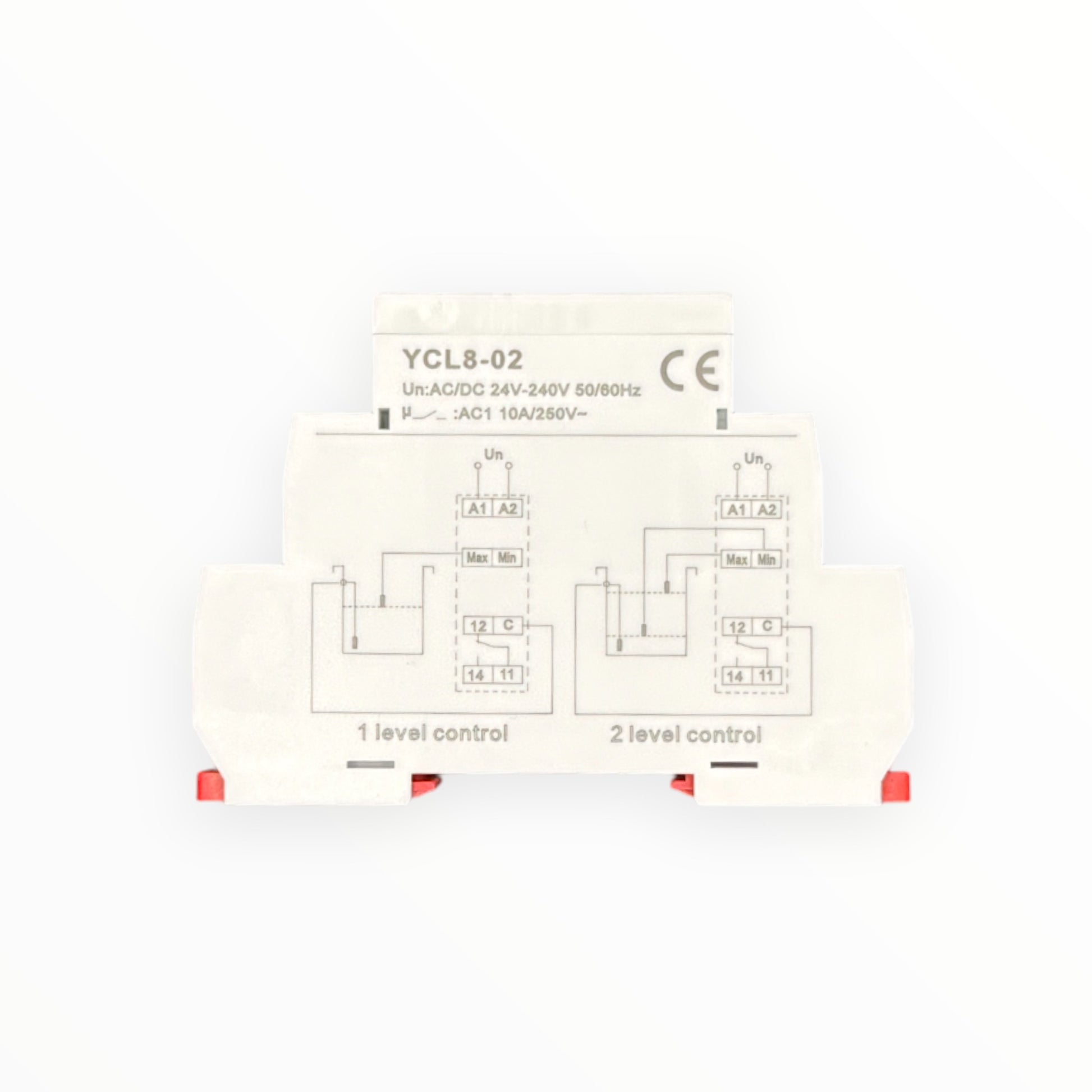

FuncionesPUMP UP (llenado) y PUMP DOWN (vaciado), con modos 1 ton, 1 toff y 2 (control de 1 o 2 niveles)
SensibilidadAjustable de 5 a 100 kΩ
Tensión en electrodosMáx. 5 VAC; corriente en sonda menor a 0,1 mA AC
Retardo (Tt)Ajustable de 0,1 a 10 s; respuesta máx. 400 ms
Salida1 conmutado (bornes 11-12-14), 10 A AC1, 250 VAC / 24 VDC
IndicaciónLED verde de alimentación (Un) y LED rojo de relé (R)
Vida mecánica / eléctrica1 x 10⁷ / 1 x 10⁵ operaciones (AC1)
Temperatura de operación-20 °C a +55 °C
Grado de protecciónIP40 frontal / IP20 bornes
MontajeRiel DIN (EN/IEC 60715)
Dimensiones y peso90 x 18 x 64 mm, 70 g

Importante: funciona con electrodos en líquidos conductores (agua). Los electrodos no vienen incluidos.

¿Cómo elegir?

Elige PUMP UP si la bomba debe llenar el estanque y PUMP DOWN si debe vaciarlo. Con dos niveles (sondas Max y Min) la bomba parte y para entre dos alturas y no ciclea; con un nivel solo se usa una sonda. Ajusta la sensibilidad según la conductividad del líquido y usa el retardo para que las olas no hagan saltar el contacto. Si la bomba consume más de 10 A, manda con este relé la bobina de un contactor.
