Relé de estado sólido monofásico, ac20 A, entrada DC3 - 32 V, voltaje de control DC 24-480 V

Relé de estado sólido DC-DC SSR-20DD de 20 A, con entrada de control en corriente continua y salida en corriente continua. Conmuta cargas DC sin contactos mecánicos, sin chispa ni ruido, para solenoides, electroimanes, motores DC y calefactores de corriente continua mandados desde un PLC o un controlador. Sirve cuando se necesita conmutar muchas veces, donde un relé electromecánico se desgasta.

Características y ficha técnica

• Modelo: SSR-20DD
• Tipo: Monofásico, control DC y salida DC (DD)
• Corriente de carga: 20 A
• Tensión de carga (bornes 1- y 2+): 12 a 480 VDC
• Tensión de control (bornes 3+ y 4-): 3,5 a 32 VDC
• Indicación: LED de entrada

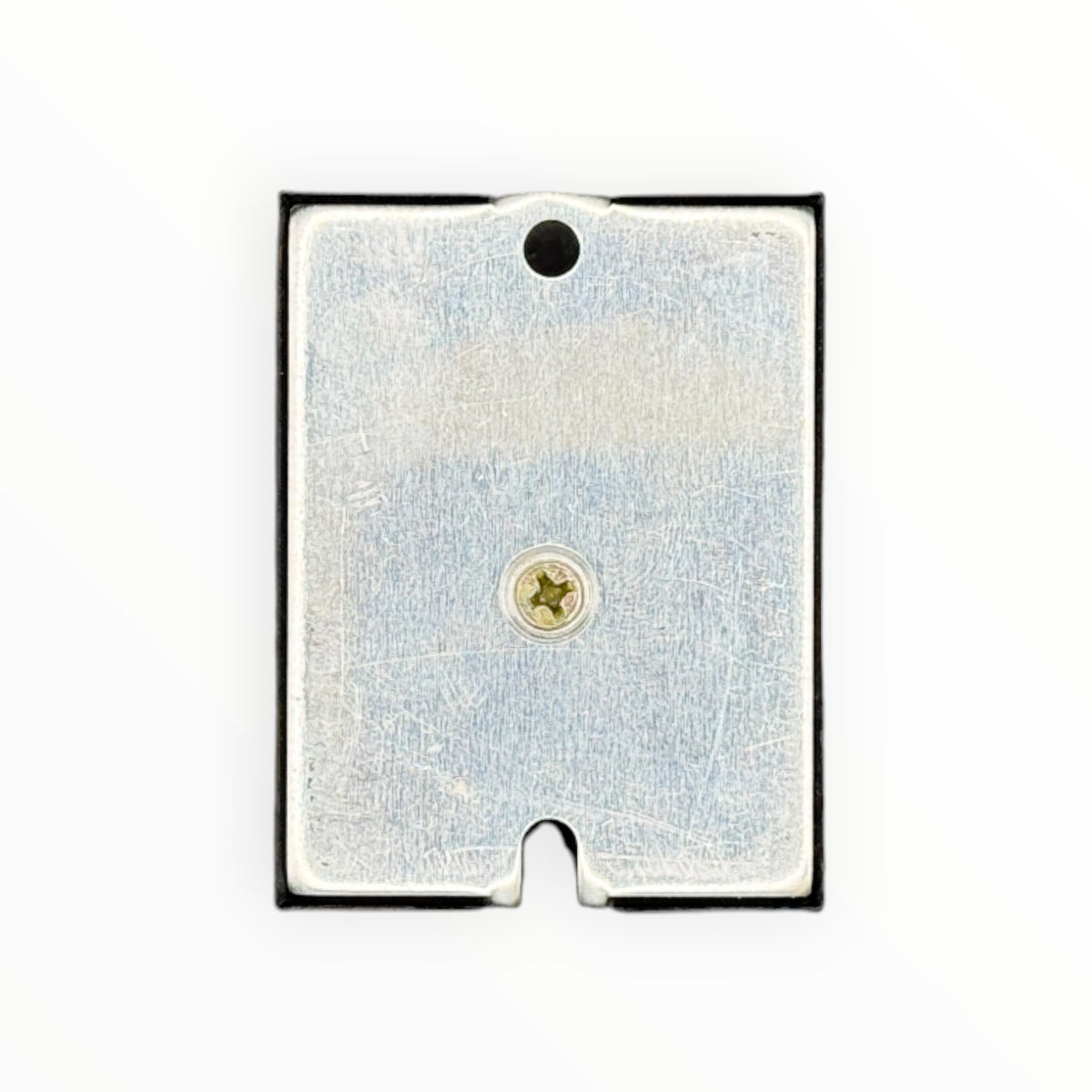

• Montaje: Base metálica con perforaciones para tornillo, bornes de tornillo

Importante: la salida es de corriente continua; no sirve para cargas de corriente alterna.

¿Cómo elegir?

Úsalo solo con cargas de corriente continua y respeta la polaridad en la carga (1-, 2+) y en el control (3+, 4-). Para cargas AC elige el relé de estado sólido monofásico AC (SSR-40 DA) o el trifásico. Monta el relé sobre un disipador con pasta térmica, porque la corriente de carga genera calor en la base.

Productos compatibles

• Relé de estado sólido monofásico 40 A (SSR-40 DA)
• Relé de estado sólido trifásico 100 A (SSR-3-100A)
