Relé de estado sólido monofásico, ac40 A, entrada DC3 - 32 V, voltaje de control AC 24 - 660 V

Relé de estado sólido monofásico SSR-40 DA de 40 A, con entrada de control de 3 a 32 VDC y salida de 24 a 380 VAC. Conmuta cargas de corriente alterna sin contactos mecánicos, sin chispa ni ruido, por lo que sirve para ciclos rápidos como el control de resistencias y calefactores desde un controlador de temperatura o un PLC. La base metálica transfiere el calor al disipador.

Características y ficha técnica

• Modelo: SSR-40 DA
• Tipo: Monofásico, control DC y salida AC (DA)
• Corriente de carga: 40 A
• Tensión de carga (bornes 1-2): 24 a 380 VAC, 50/60 Hz
• Tensión de control (bornes 3+ y 4-): 3 a 32 VDC

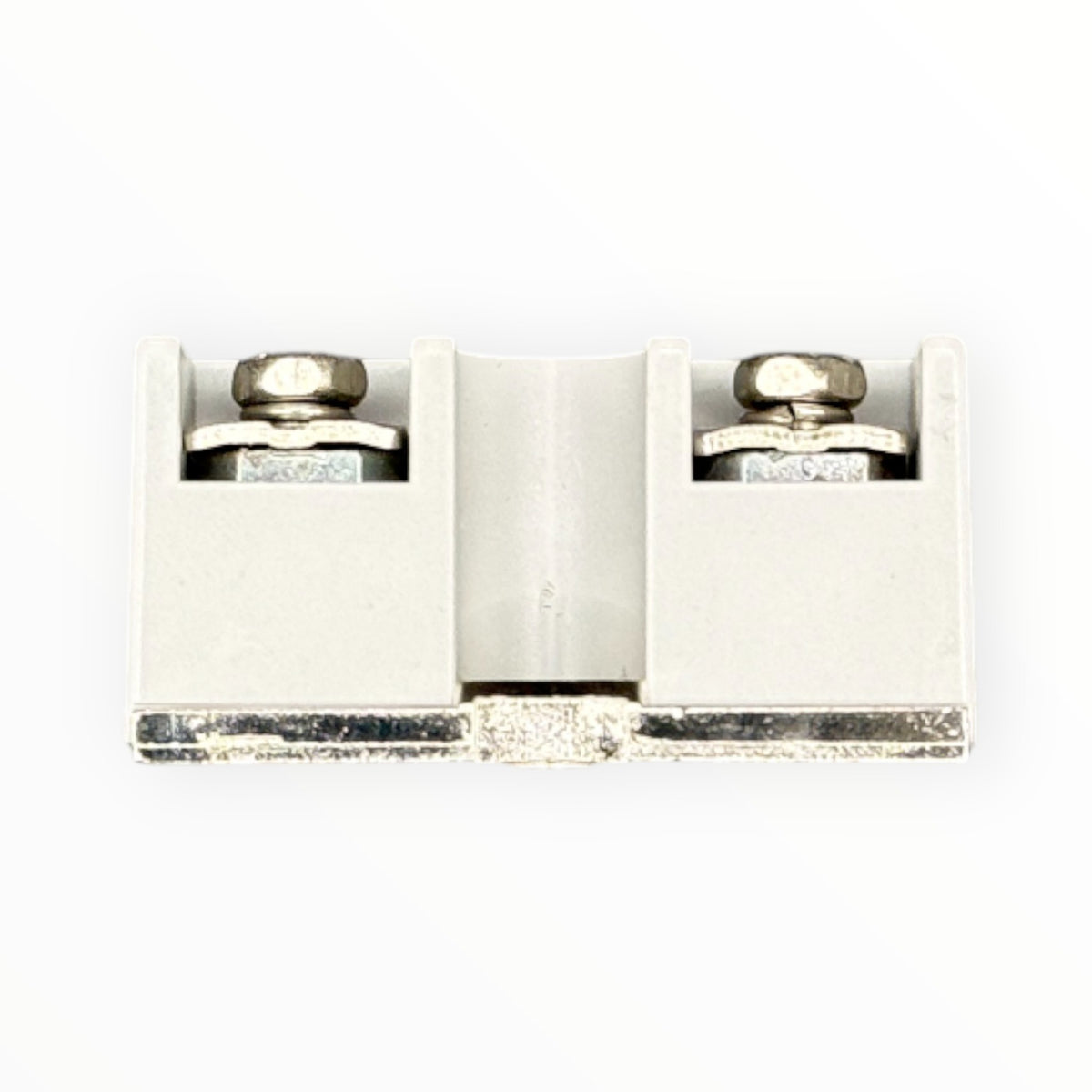

• Montaje: Base metálica con 2 perforaciones para tornillo, bornes de tornillo con tapa

Importante: la salida es de 24 a 380 VAC. No lo uses en cargas sobre 380 VAC.

¿Cómo elegir?

La entrada de 3 a 32 VDC acepta salidas de controladores de temperatura (salida SSR o pulso de voltaje) y de PLC; respeta la polaridad 3(+) y 4(-). La salida solo conmuta corriente alterna: para cargas DC usa un relé de estado sólido DC-DC. Monta el relé sobre un disipador con pasta térmica, porque la corriente de 40 A genera calor en la base. Para cargas trifásicas existe la versión de 3 fases.

Productos compatibles

• Relé de estado sólido trifásico 100 A (SSR-3-100A)
• Relé de estado sólido DC 20 A (SSR-20DD)
