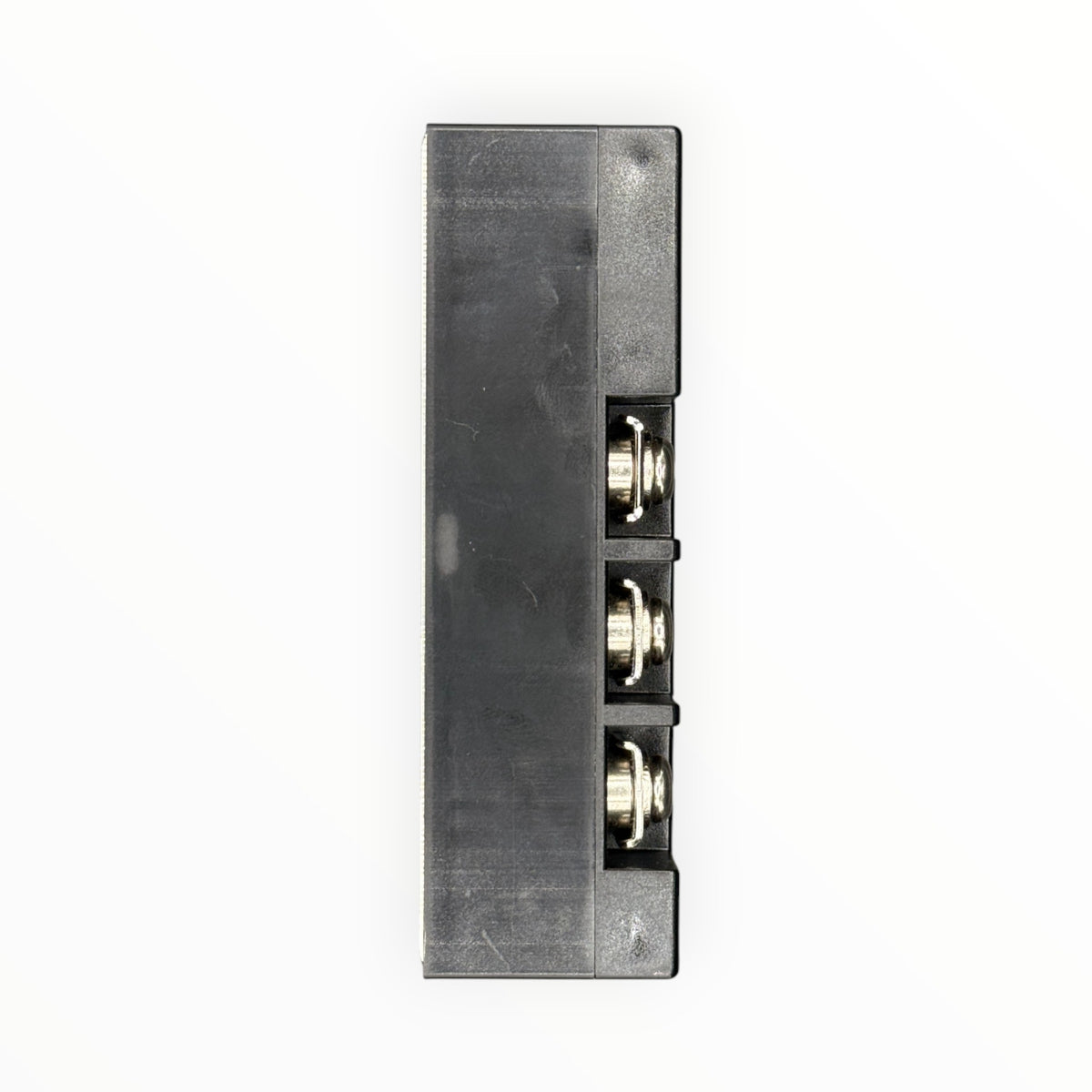

Relé de estado sólido trifásico, ac100 A, entrada DC3 - 32 V, voltaje de control AC 24 - 660 V

Relé de estado sólido trifásico SSR-3-100A de IBEST, de 100 A, con entrada de control de 4 a 32 VDC y salida de 24 a 660 VAC. Conmuta las tres fases de una carga de corriente alterna con una sola señal de control, sin contactos mecánicos, sin chispa ni ruido. Sirve para hornos y bancos de resistencias trifásicos mandados desde un controlador de temperatura o un PLC.

Características y ficha técnica

• Modelo: SSR-3-100A
• Tipo: Trifásico, control DC y salida AC
• Corriente de carga: 100 A
• Tensión de carga: 24 a 660 VAC
• Tensión de control (bornes + y -): 4 a 32 VDC
• Bornes de potencia: Entrada A, B, C y salida a, b, c
• Indicación: LED de entrada
• Montaje: Base metálica con perforaciones para tornillo

Importante: la entrada de control es de 4 a 32 VDC. Usa una señal de control de 4 VDC o más.

¿Cómo elegir?

La entrada de 4 a 32 VDC acepta salidas de controladores de temperatura y de PLC; respeta la polaridad. Cablea cada fase de la red a A, B y C, y la carga a a, b y c. Monta el relé sobre un disipador con pasta térmica, dimensionado para la corriente real. Para cargas monofásicas AC existe la versión de 40 A.

Productos compatibles

• Relé de estado sólido monofásico 40 A (SSR-40 DA)
• Relé de estado sólido DC 20 A (SSR-20DD)
