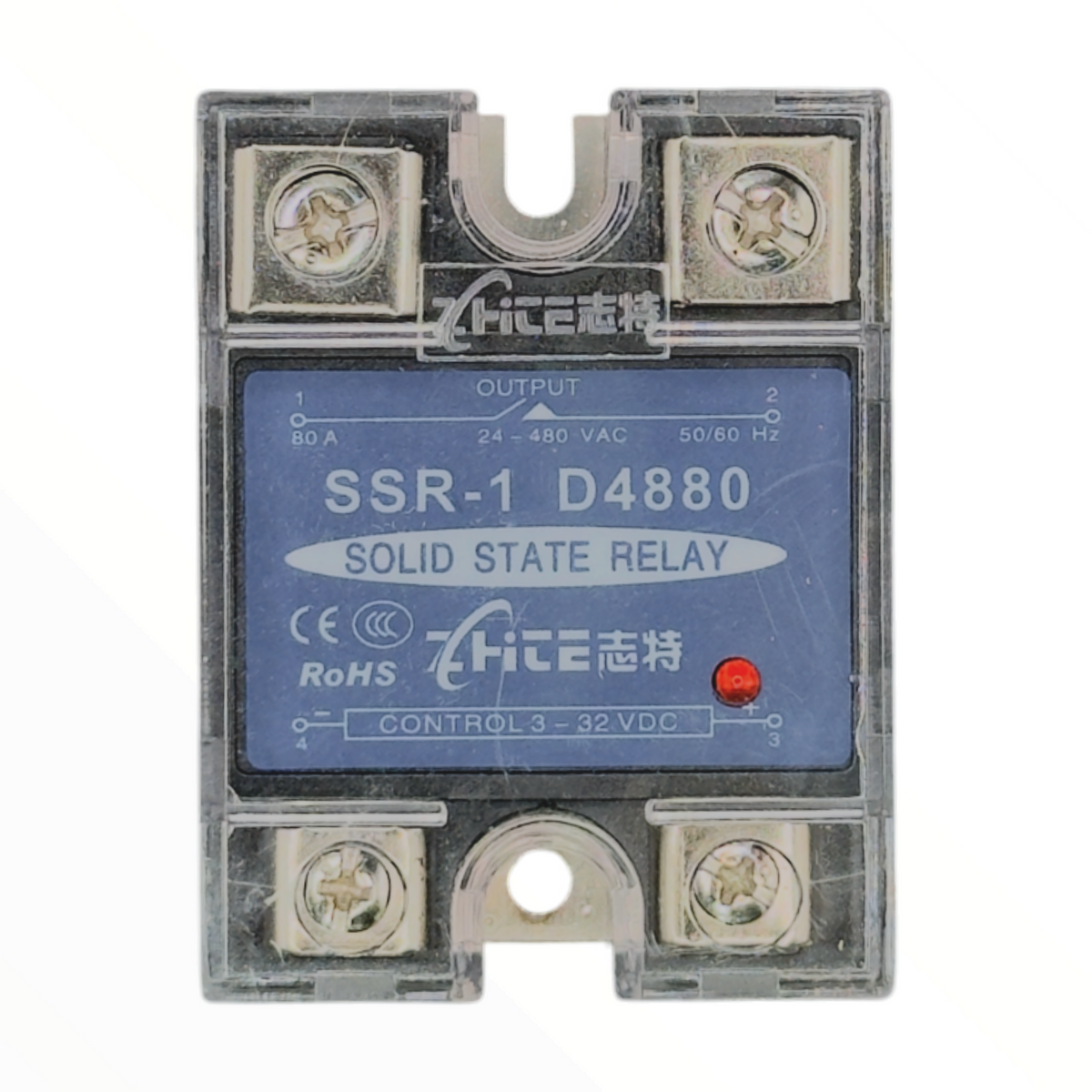

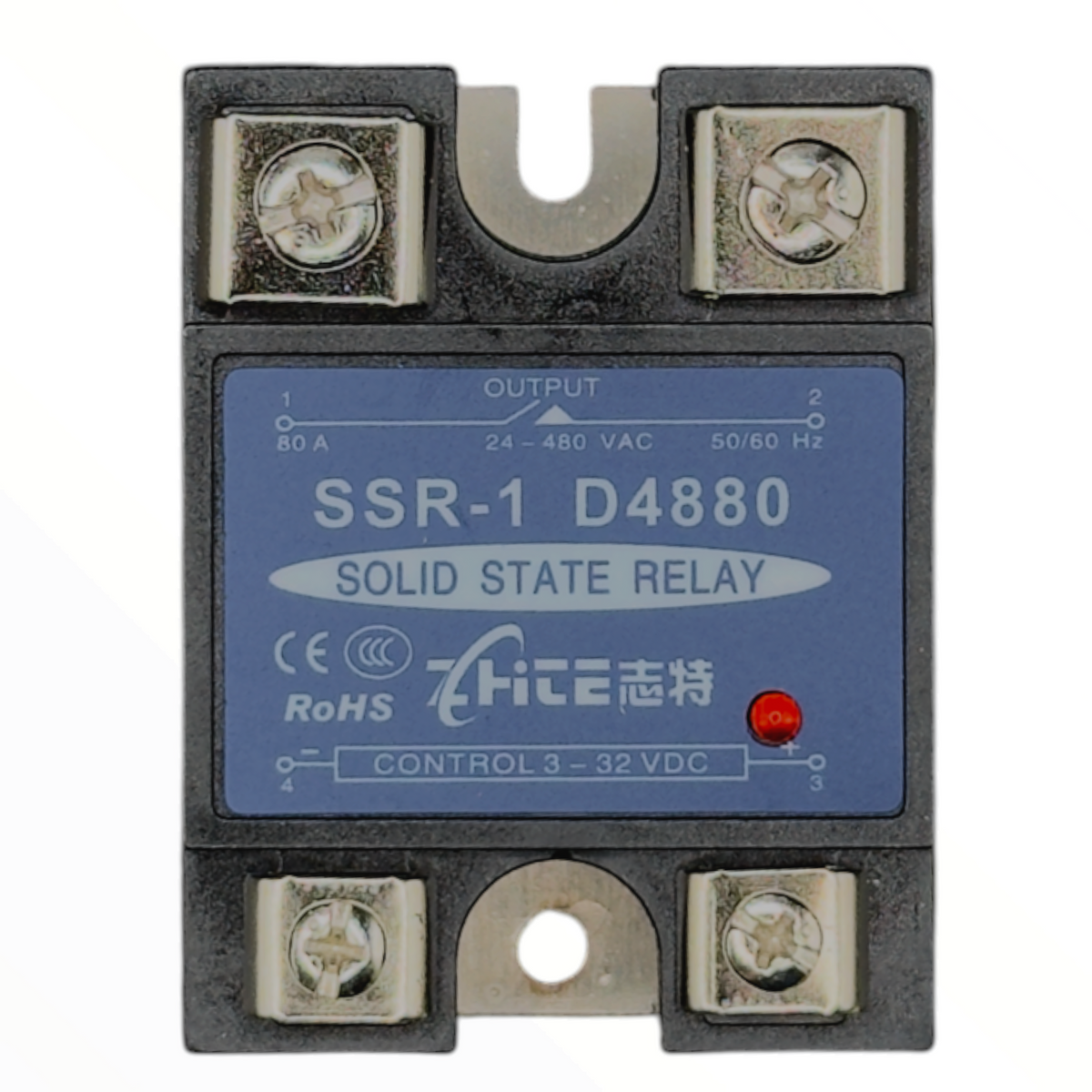

Relé de estado sólido monofásico 80 A, control 3-32 VDC, carga 24-480 VAC

Relé de estado sólido monofásico SSR-1 D4880 de 80 A, con entrada de control de 3 a 32 VDC y salida de 24 a 480 VAC. Conmuta cargas de corriente alterna sin contactos mecánicos, sin chispa ni ruido, por lo que sirve para ciclos rápidos como el control de resistencias y calefactores desde un controlador de temperatura o un PLC. Un LED indica cuando la entrada está activa y la base metálica transfiere el calor al disipador.

Características y ficha técnica

• Modelo: SSR-1 D4880
• Tipo: Monofásico, control DC y salida AC
• Corriente de carga: 80 A
• Tensión de carga (bornes 1-2): 24 a 480 VAC, 50/60 Hz
• Tensión de control (bornes 3+ y 4-): 3 a 32 VDC
• Indicación: LED de entrada

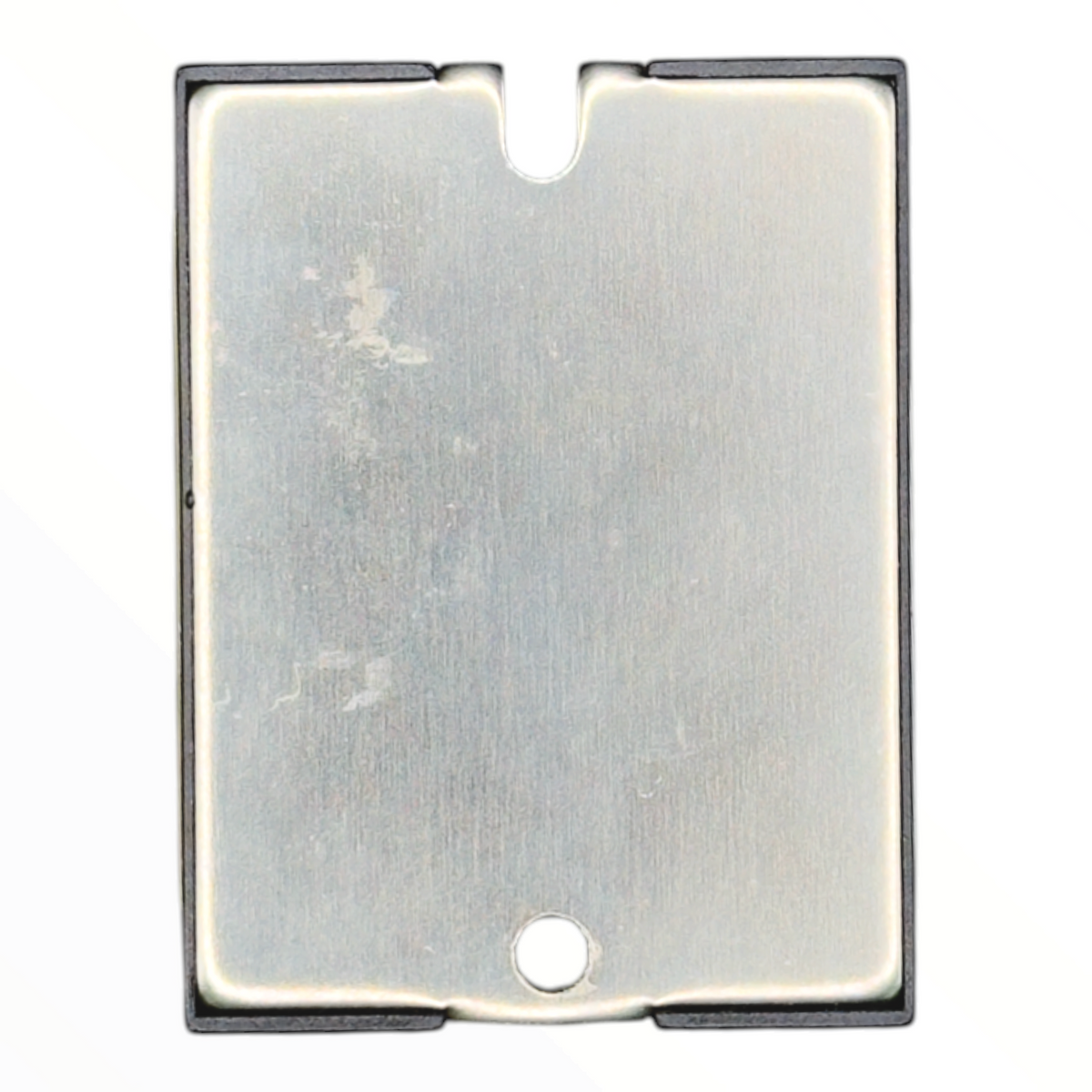

• Montaje: Base metálica con 2 perforaciones para tornillo
• Bornes: De tornillo, con tapa transparente
• Certificaciones: CE, CCC y RoHS

Importante: la salida solo conmuta corriente alterna de 24 a 480 VAC. El disipador se vende por separado.

¿Cómo elegir?

La entrada de 3 a 32 VDC acepta salidas de controladores de temperatura (salida SSR o pulso de voltaje) y de PLC; respeta la polaridad 3(+) y 4(-). La salida solo conmuta corriente alterna: para cargas DC usa un relé de estado sólido DC-DC. Monta el relé sobre un disipador con pasta térmica, porque la corriente de carga genera calor en la base, y elige el relé con holgura respecto de la corriente real de la carga. Para cargas trifásicas existe la versión de 3 fases.
