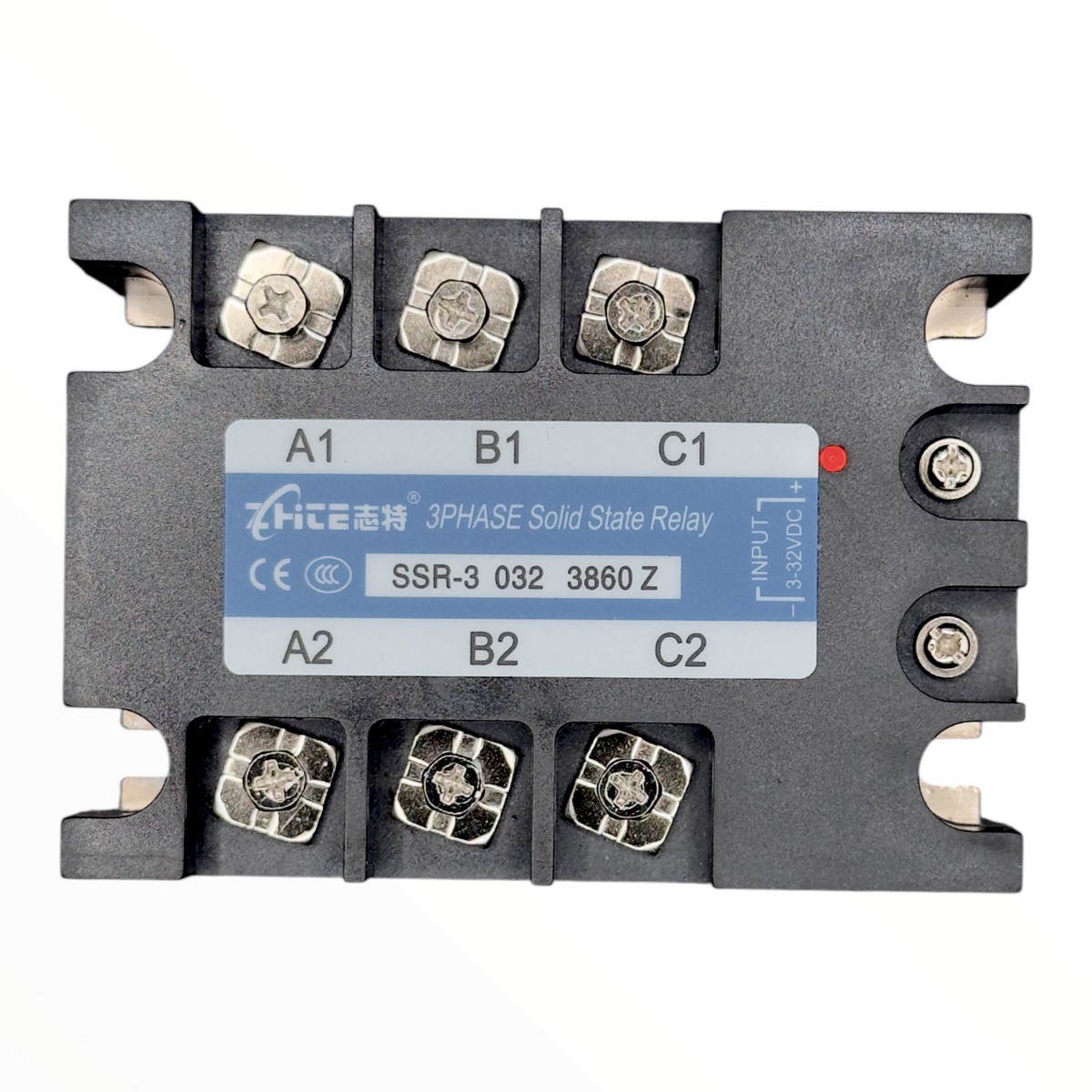

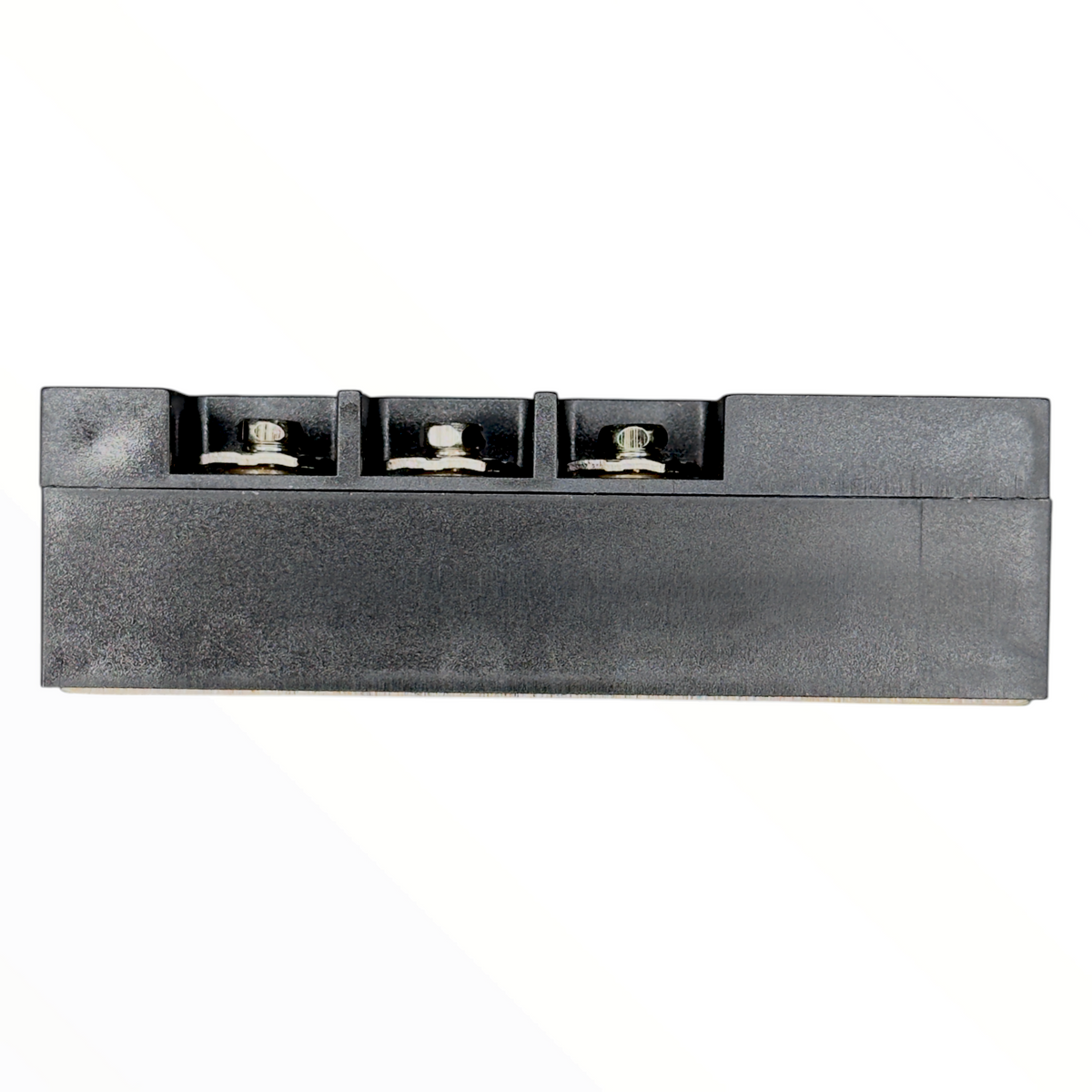

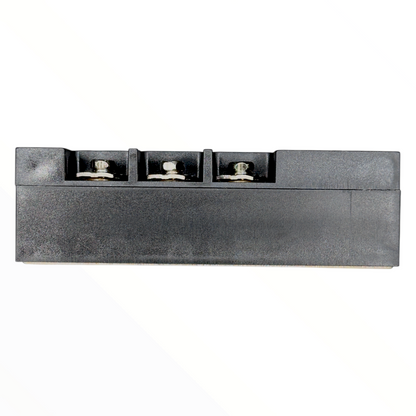

Relé de estado sólido trifásico 60 A, control 3-32 VDC, carga 380 VAC

Relé de estado sólido trifásico SSR-3 032 3860Z, con entrada de control de 3 a 32 VDC y salida para cargas trifásicas de 380 VAC. Conmuta las tres fases a la vez sin contactos mecánicos, sin chispa ni ruido, por lo que sirve para ciclos rápidos como el control de bancos de resistencias y calefactores trifásicos desde un controlador de temperatura o un PLC. Un LED indica cuando la entrada está activa y la base metálica transfiere el calor al disipador.

Características y ficha técnica

• Modelo: SSR-3 032 3860Z
• Tipo: Trifásico, control DC y salida AC, con conmutación en el cruce por cero
• Corriente de carga: 60 A por fase
• Tensión de carga: 380 VAC
• Bornes de potencia: A1-A2, B1-B2 y C1-C2
• Tensión de control: 3 a 32 VDC
• Indicación: LED de entrada

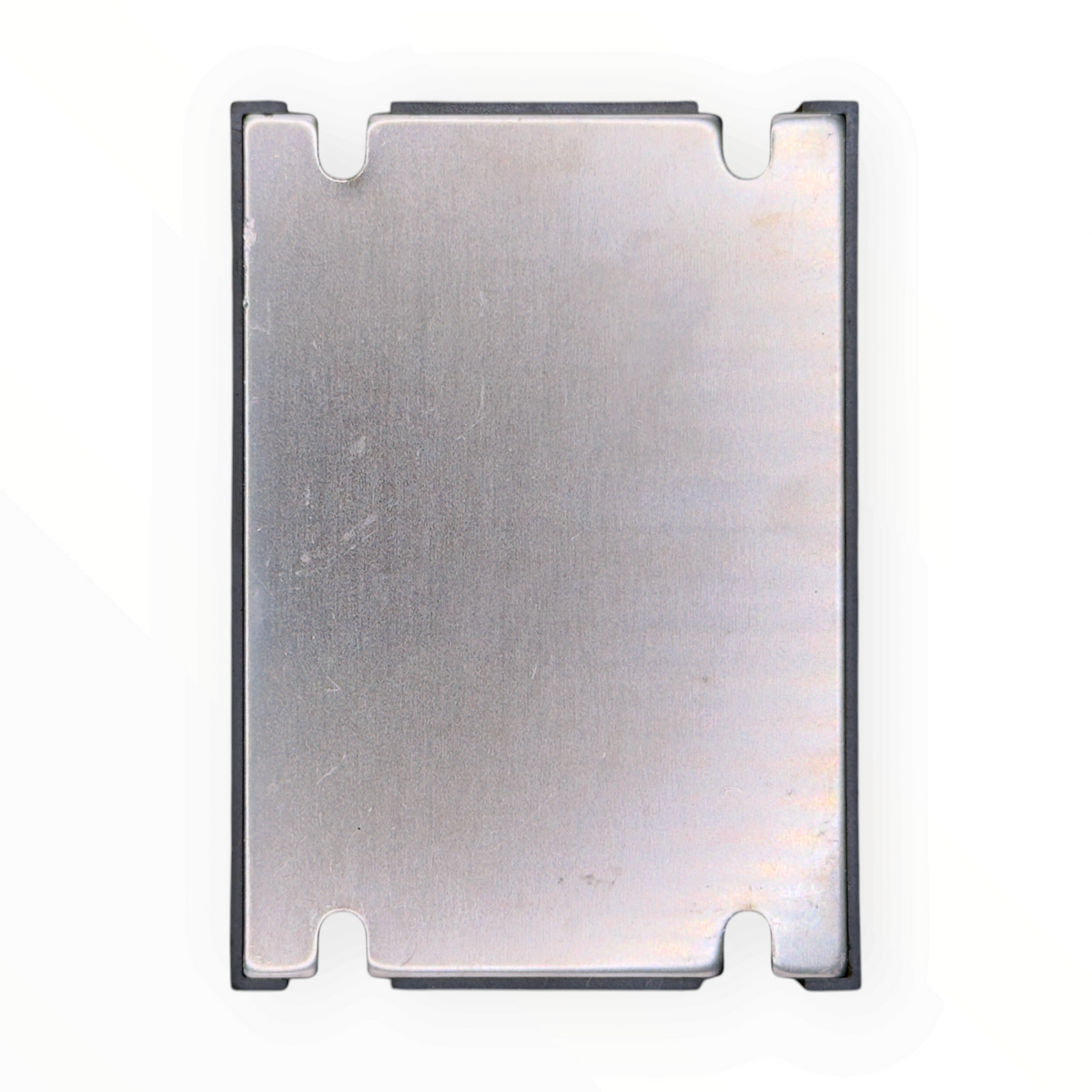

• Montaje: Base metálica con perforaciones para tornillo

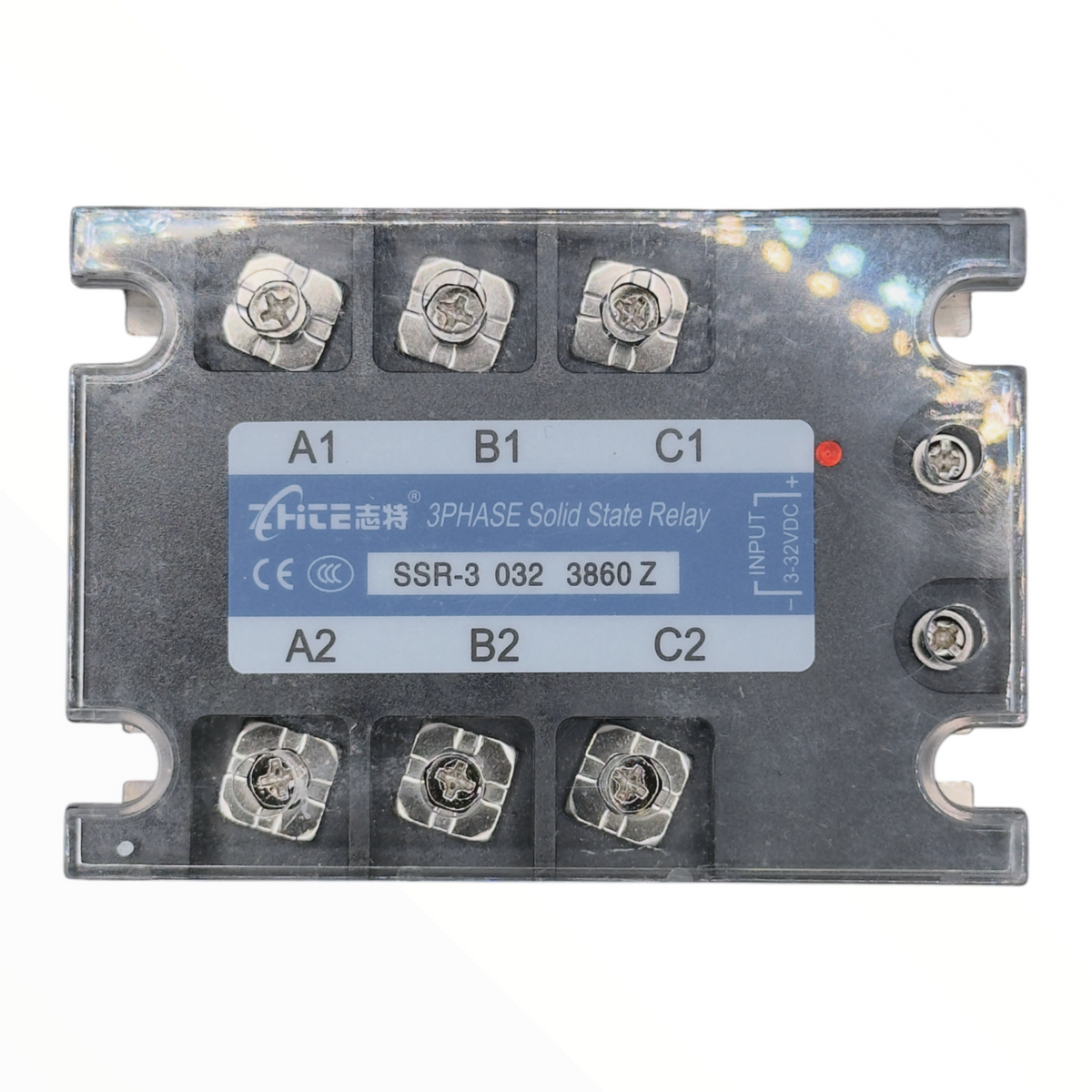

• Bornes: De tornillo, con tapa transparente
• Certificaciones: CE y CCC

Importante: la salida solo conmuta corriente alterna. El disipador se vende por separado.

¿Cómo elegir?

Usa un relé trifásico cuando la carga se conecta a las tres fases, como un banco de resistencias en estrella o triángulo; para cargas monofásicas basta un relé de estado sólido de una fase. La entrada de 3 a 32 VDC acepta salidas de controladores de temperatura (salida SSR o pulso de voltaje) y de PLC; respeta la polaridad de la entrada. Monta el relé sobre un disipador con pasta térmica, porque la corriente de carga genera calor en la base, y elígelo con holgura respecto de la corriente real por fase.
