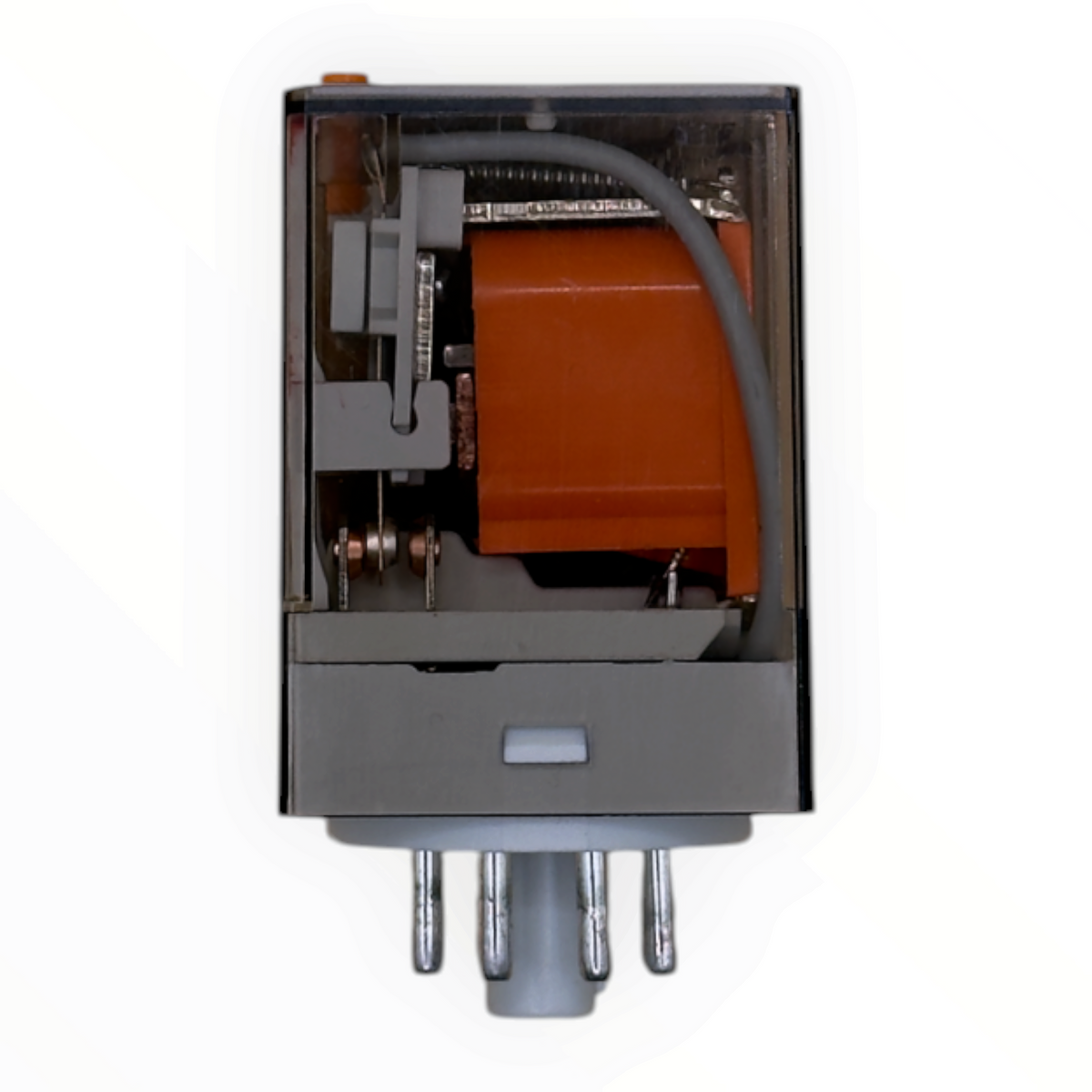

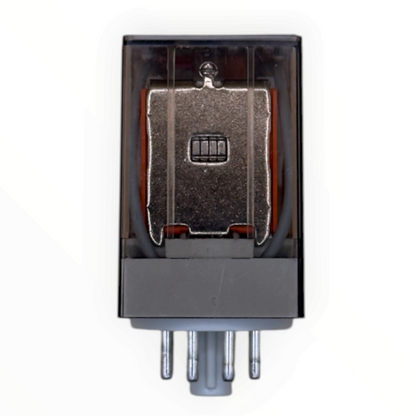

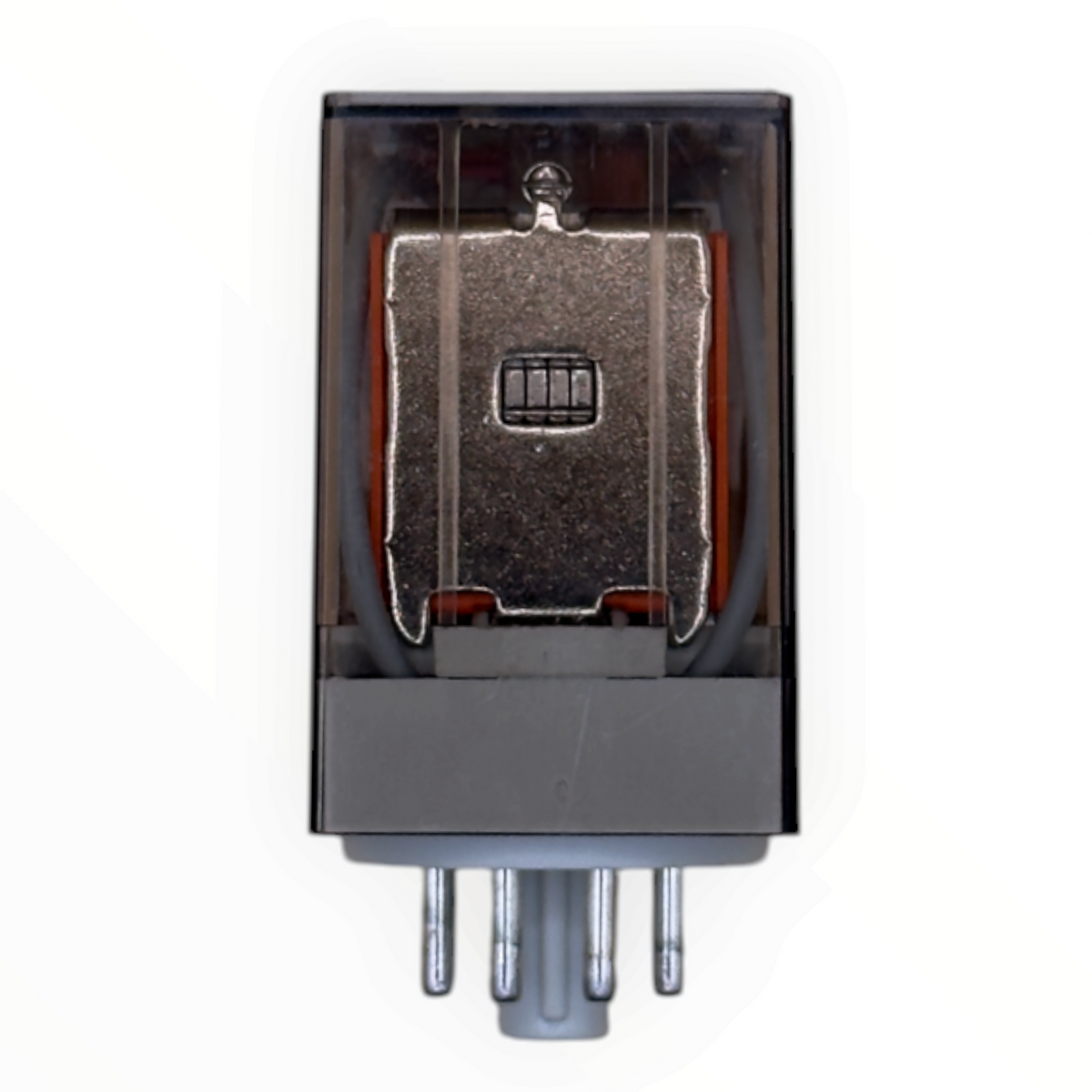

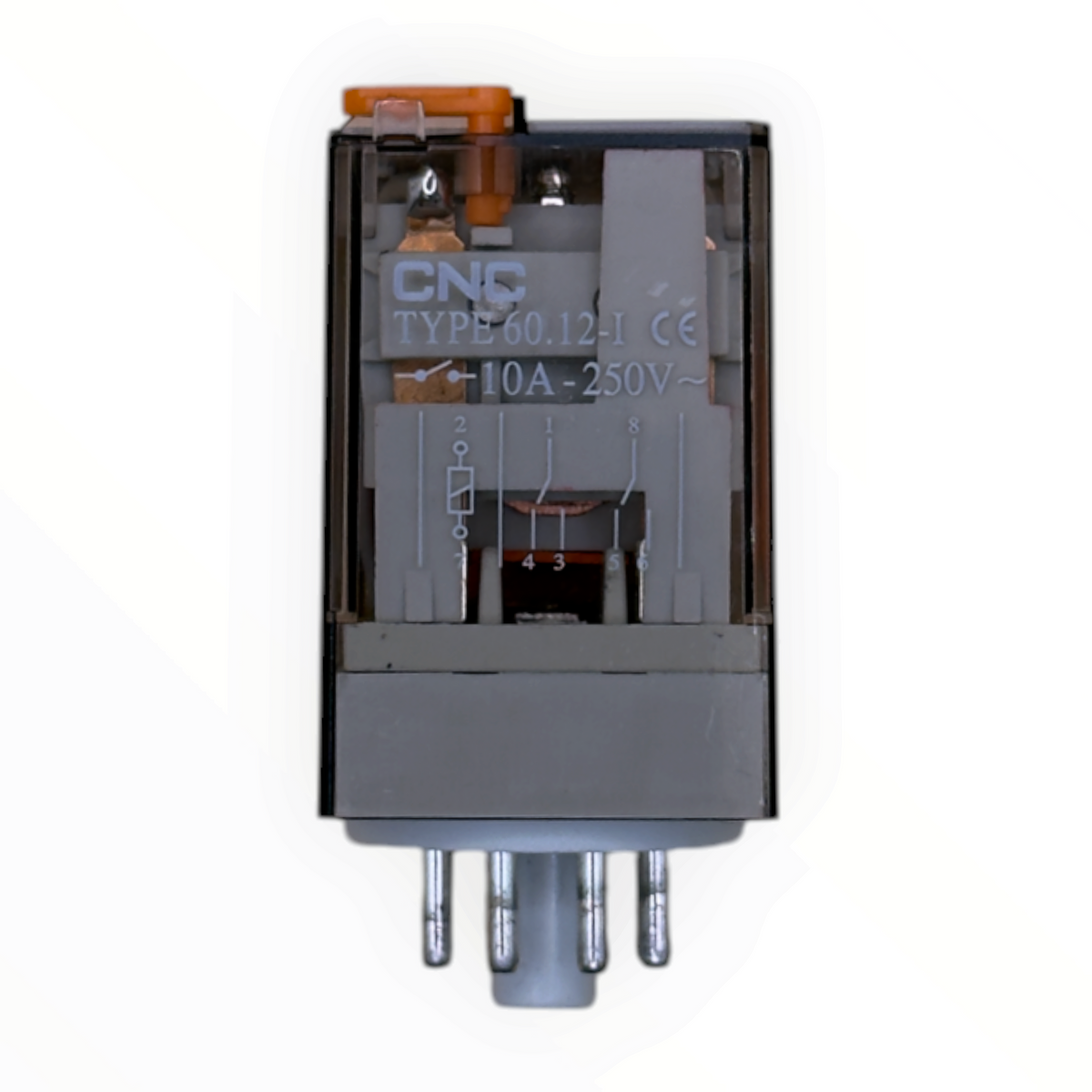

Relé octal bobina 24 VAC - contacto 220 VAC 10 A 2NC-2NO

Relé octal de 8 pines con bobina de 24 VAC y dos contactos conmutados (2NO + 2NC) de 10 A, serie 60.12 de CNC. Se enchufa en una base octal montada en riel DIN, así el relé se cambia en segundos sin soltar el cableado. La bobina de 24 VAC sirve para circuitos de mando alimentados por un transformador de control de 24 V. Los contactos manejan cargas de hasta 220 VAC, como bobinas de contactores, pilotos, solenoides y señales de alarma.

Características y ficha técnica

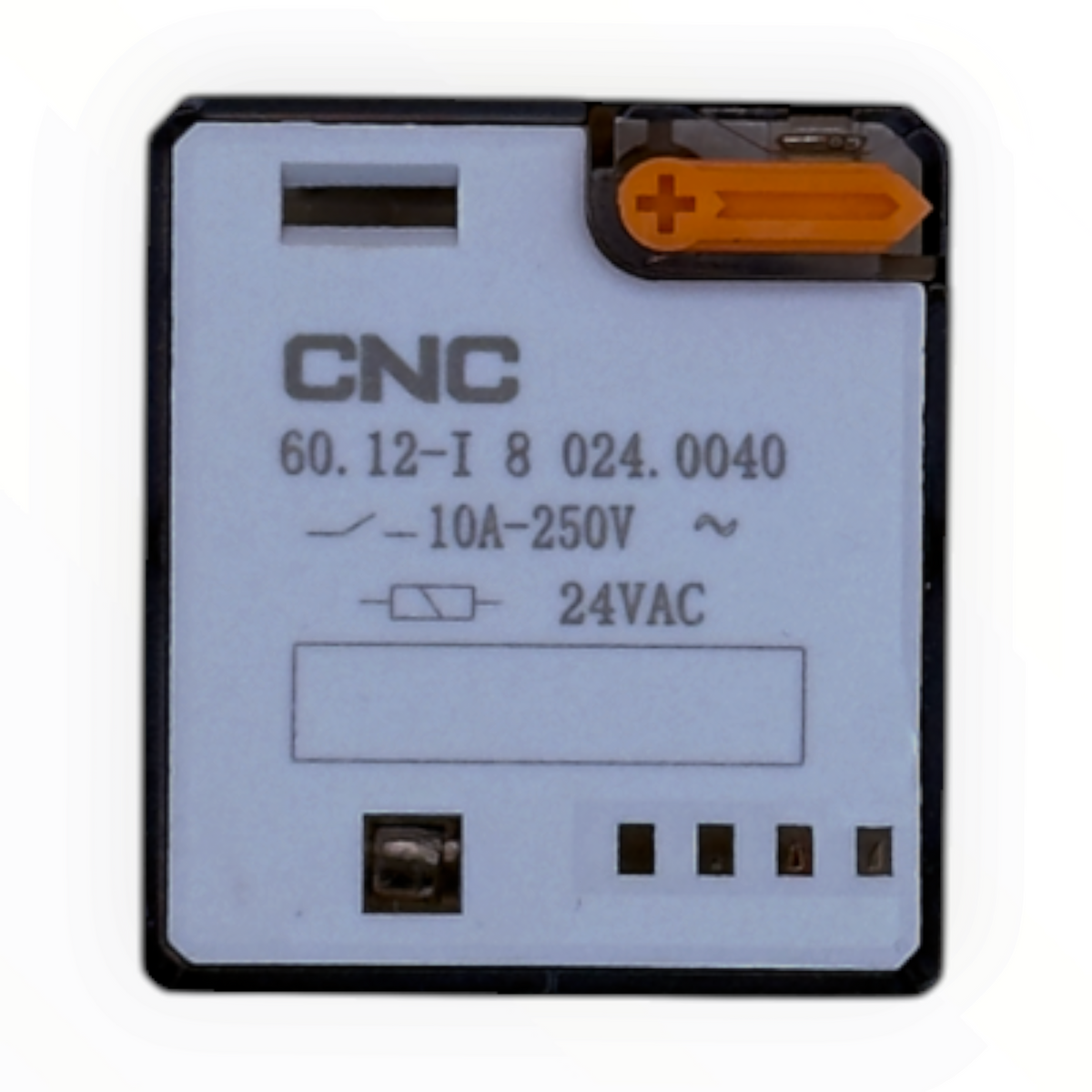

• Modelo: 60.12-I.8.024.0040
• Configuración de contactos: 2NO + 2NC (2 conmutados, DPDT)

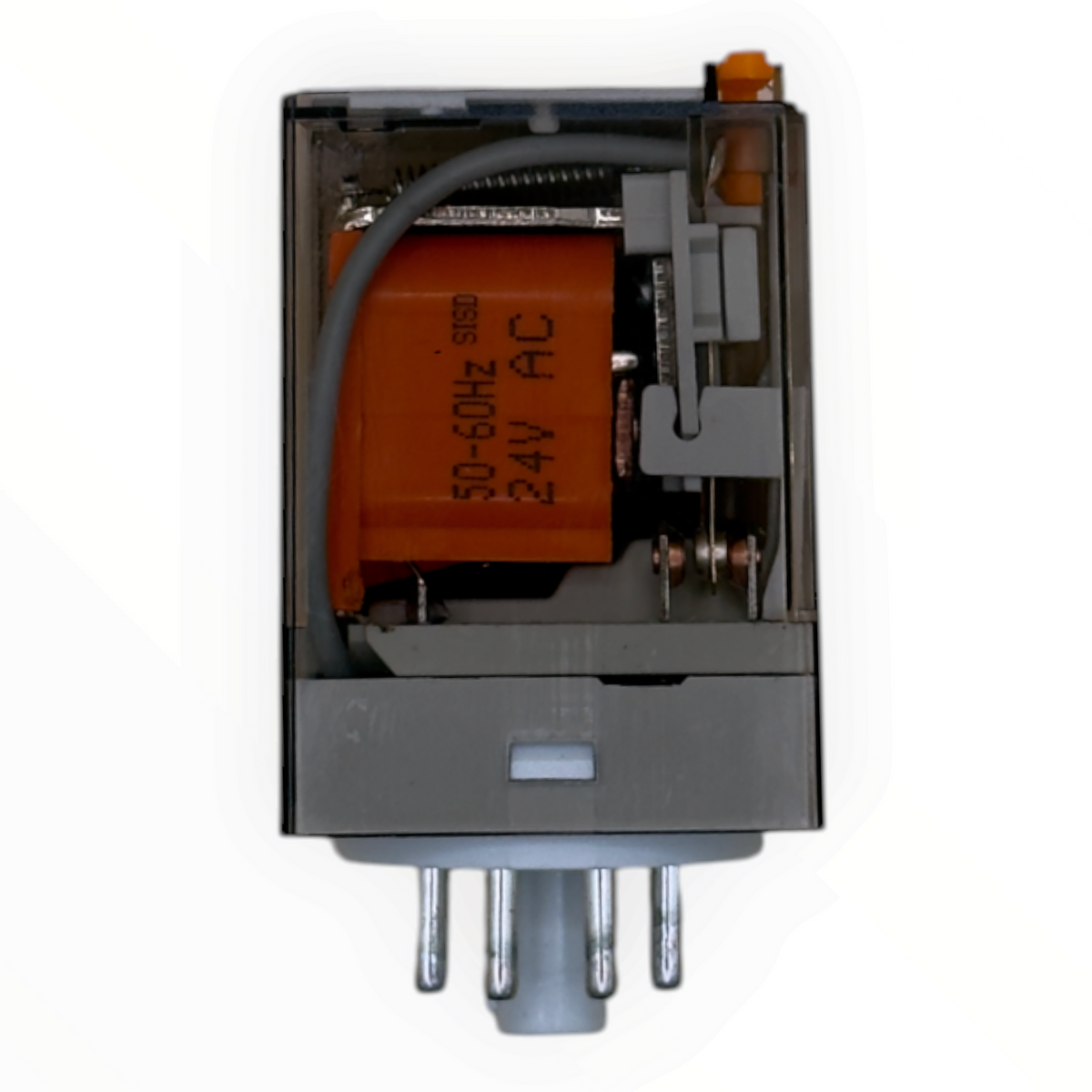

• Bobina: 24 VAC, 50/60 Hz, consumo nominal 2,5 VA
• Operación / liberación: 19,2 V / 7,2 V; resistencia de bobina 80 Ω ±10%
• Capacidad de contactos: 10 A a 250 VAC
• Resistencia de contacto: 50 mΩ (1 A, 6 VDC)
• Tiempo de operación / liberación: 30 ms / 20 ms
• Resistencia de aislamiento: 500 MΩ a 500 VDC
• Vida mecánica: ≥ 100.000 operaciones

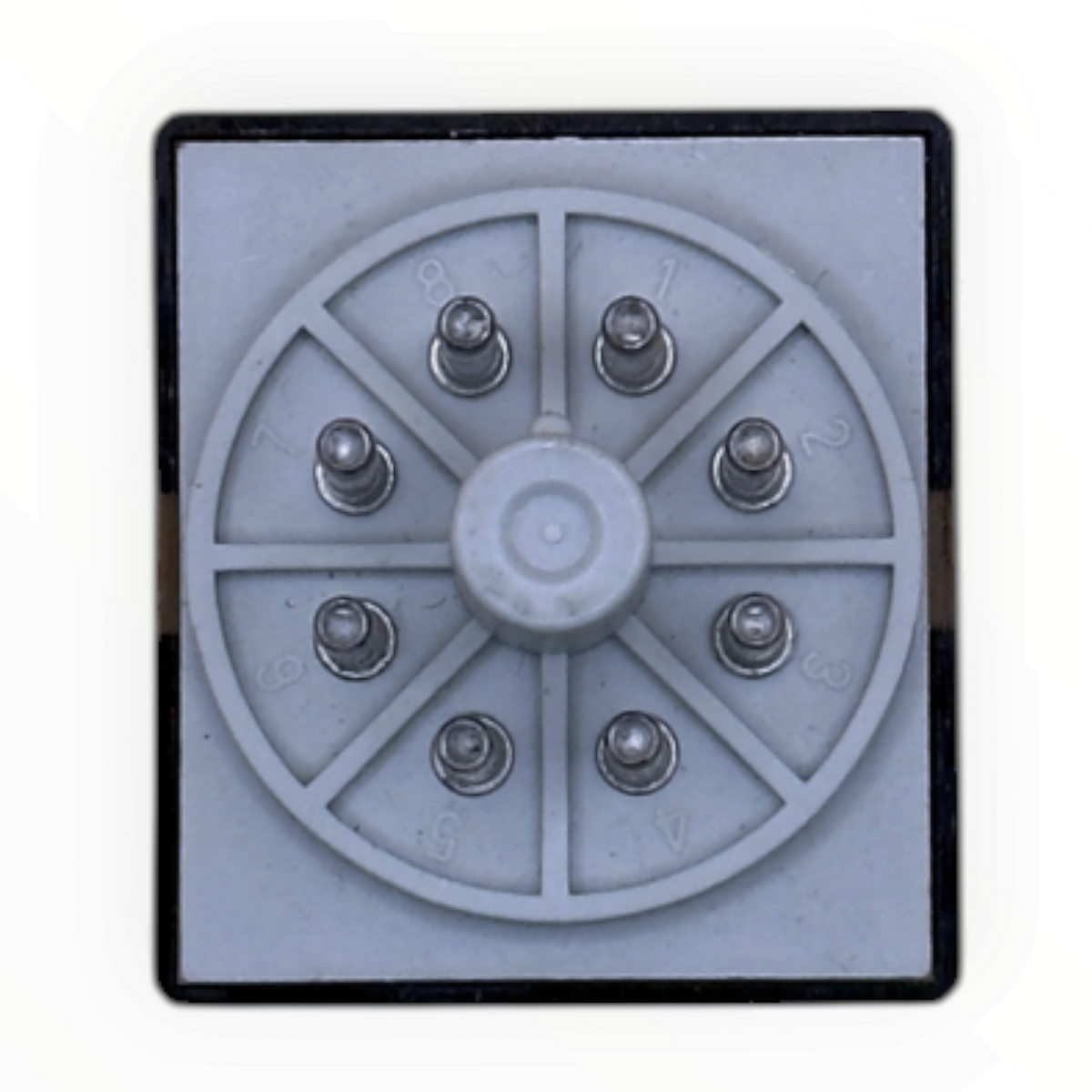

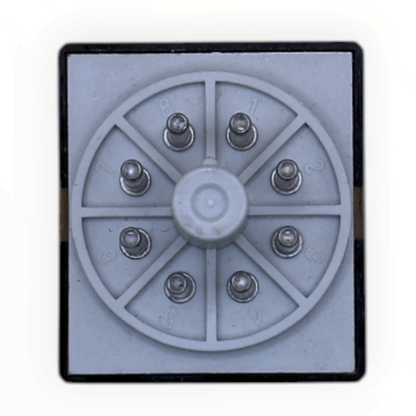

• Montaje: Enchufable, 8 pines tipo octal, en base
• Indicación: LED y botón de prueba
• Dimensiones: 33 x 37 x 53 mm, más 9,2 mm de pines
• Certificación: CE

Importante: la base se vende por separado.

¿Cómo elegir?

El voltaje de bobina debe coincidir con la señal que lo activa: 24 VAC en este caso. No lo confundas con la versión de 24 VDC, que es la que se usa con salidas de PLC y fuentes de corriente continua. Revisa que la carga no supere 10 A; para motores o cargas mayores, usa el relé para mandar la bobina de un contactor. Si necesitas tres contactos conmutados, elige la versión de 11 pines (serie 60.13). La base octal no viene incluida.
