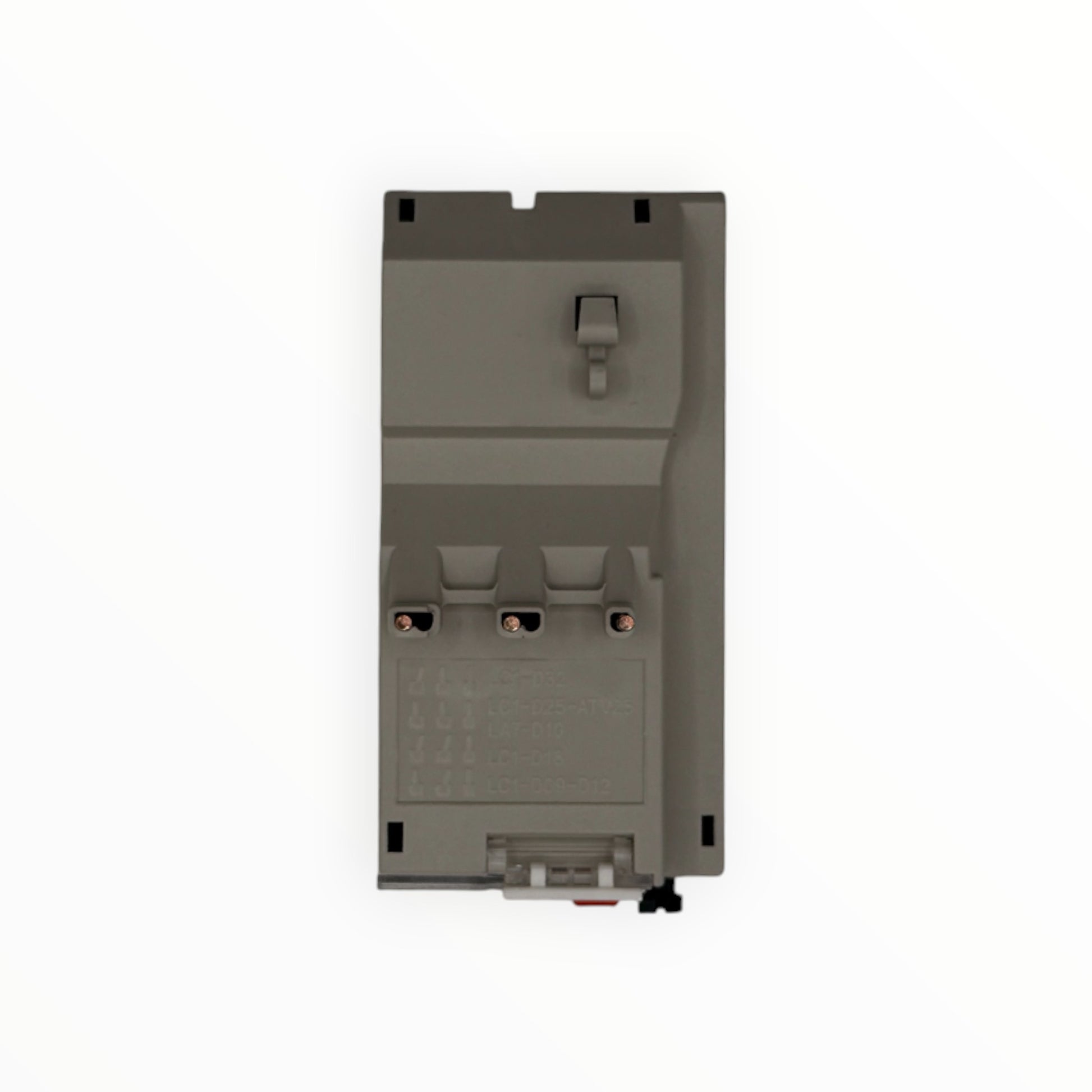

Relé térmico jr28s-25 12~18a

Relé térmico jr28s-25 12~18a

SKU: CN 2108

Clase de disparo10A
Contactos auxiliares1NC
TensiónUi 660 VAC, Ue 380 VAC
Frecuencia50/60 Hz
Fusible asociadoaM 20 A o gG 35 A
Dimensiones máximas (ancho × alto × profundidad)46 × 66 × 94 mm

Relé térmico de sobrecarga JR28s-25 de CNC con rango de ajuste de 12 a 18 A. Protege motores trifásicos de corriente alterna de 50/60 Hz contra sobrecarga y falta de fase: al disparar abre su contacto NC 95-96, que corta la bobina del contactor, y cierra el NO 97-98 para señalizar la falla. Se monta directo bajo un contactor CJX2s-09, -12, -18 o -25 para formar un arrancador magnético. Tiene compensación de temperatura, indicación de estado y rearme manual o automático.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloJR28s-25
Rango de ajuste12 a 18 A, con dial frontal
ProtecciónSobrecarga y falta de fase
Clase de disparo10A

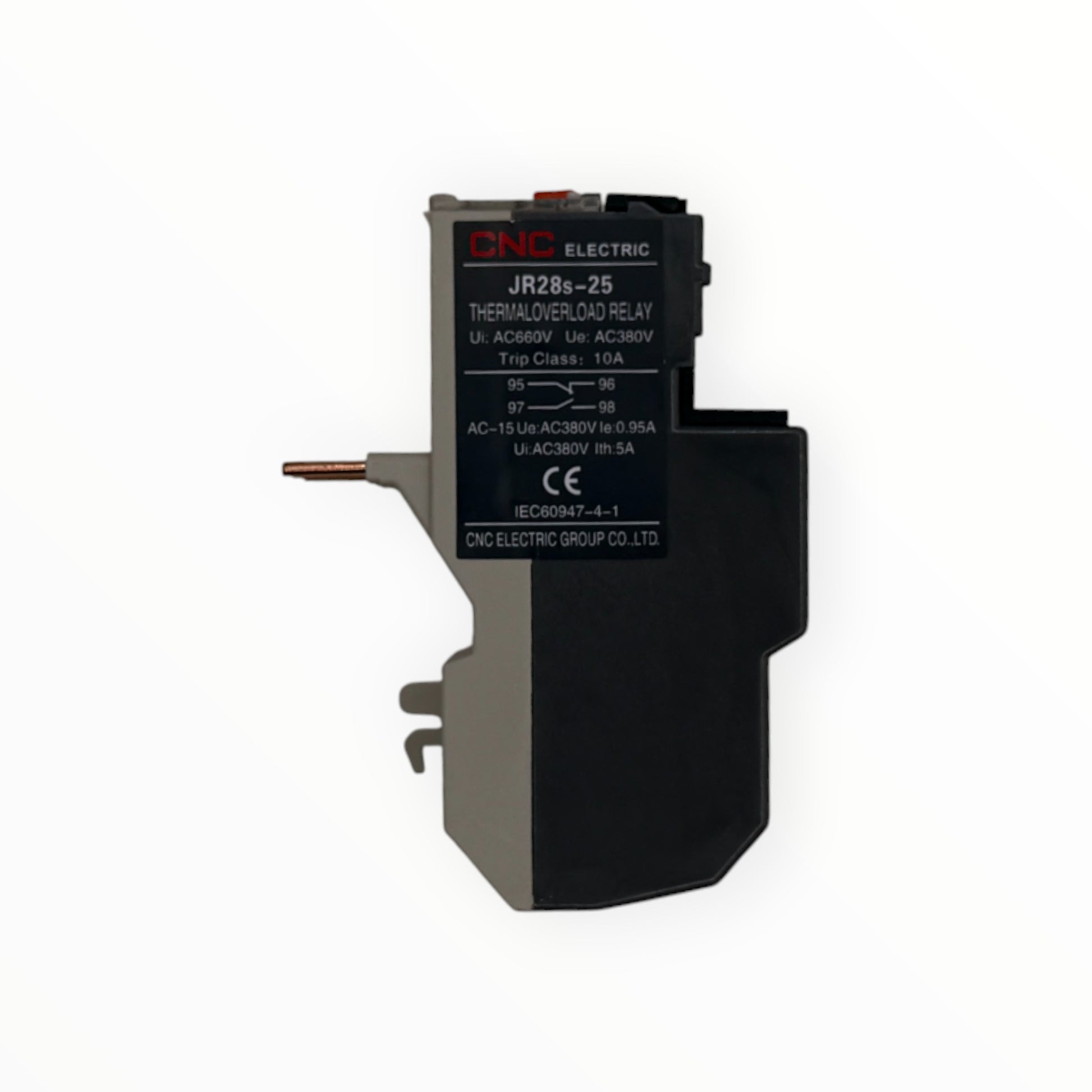

Contactos auxiliares1NC (95-96) + 1NO (97-98)
Capacidad de los contactos auxiliaresAC-15: 0,95 A a 380 VAC; Ith 5 A
TensiónUi 660 VAC, Ue 380 VAC
Frecuencia50/60 Hz

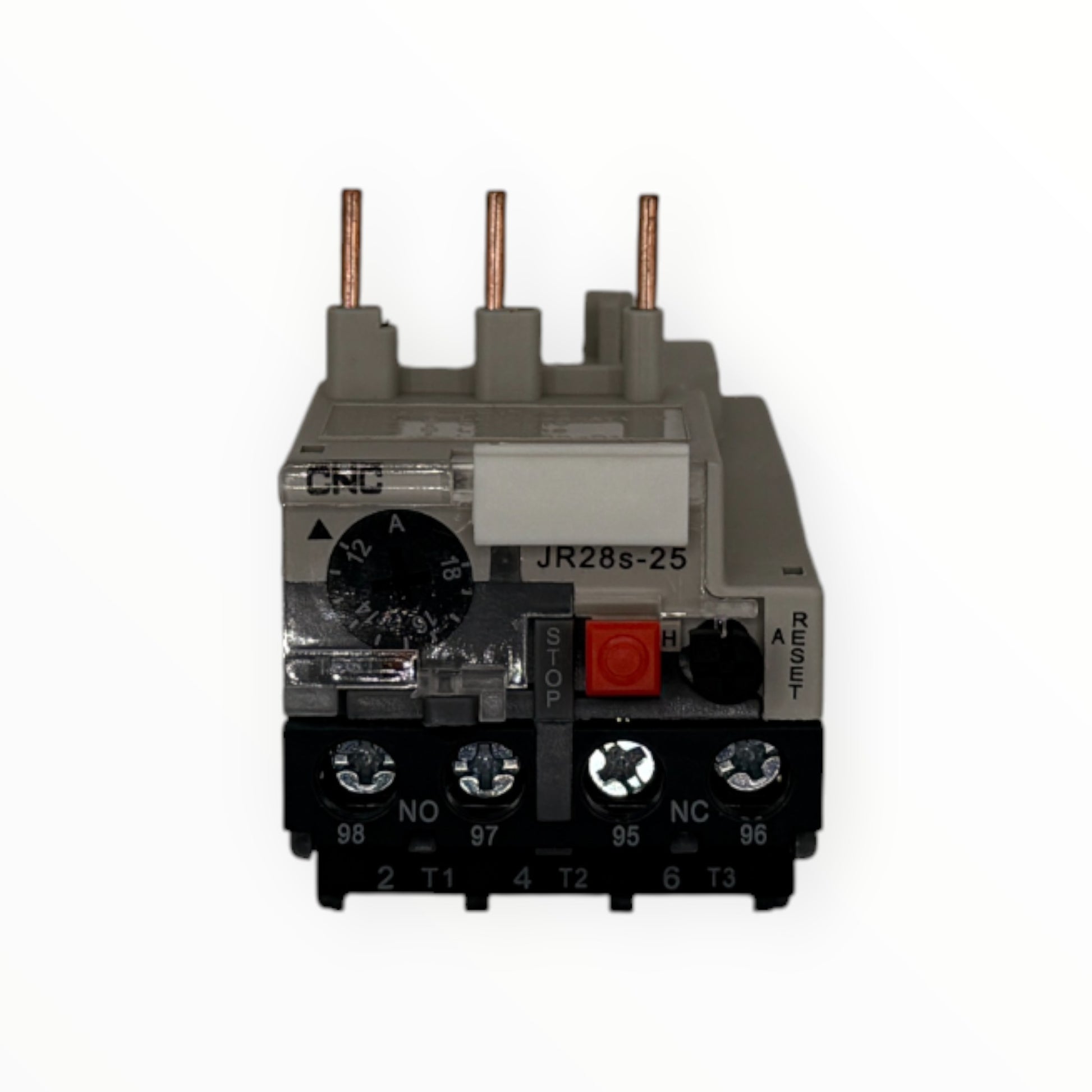

MandosBotón STOP, botón TEST y botón RESET con selector H (manual) / A (automático)
Fusible asociadoaM 20 A o gG 35 A
Contactores compatiblesCJX2s-09, CJX2s-12, CJX2s-18 y CJX2s-25 (también CJX2i de los mismos tamaños)
InstalaciónDirecto en el contactor o como unidad independiente
Dimensiones máximas (ancho × alto × profundidad)46 × 66 × 94 mm
NormaIEC 60947-4-1; marca CE

Importante: el contactor se vende por separado. El relé térmico no corta cortocircuitos: para este rango corresponde un fusible aM de 20 A o gG de 35 A.

¿Cómo elegir?

Mira la corriente nominal en la placa del motor y elige el rango que la contenga; luego ajusta el dial a ese valor. Por ejemplo, un motor de 15 A va en el rango 12-18 A. Tenemos el JR28s-25 en 2,5-4 A, 4-6 A, 5,5-8 A, 7-10 A y 12-18 A. Revisa el contactor: el JR28s-25 calza en los CJX2s de 9 a 25 A; para los CJX2s de 40 a 95 A se usa el JR28s-93. Usa el rearme manual (H) si quieres que alguien revise la causa del disparo antes de volver a habilitar el contactor; con el automático (A) el relé se repone sin intervención.
