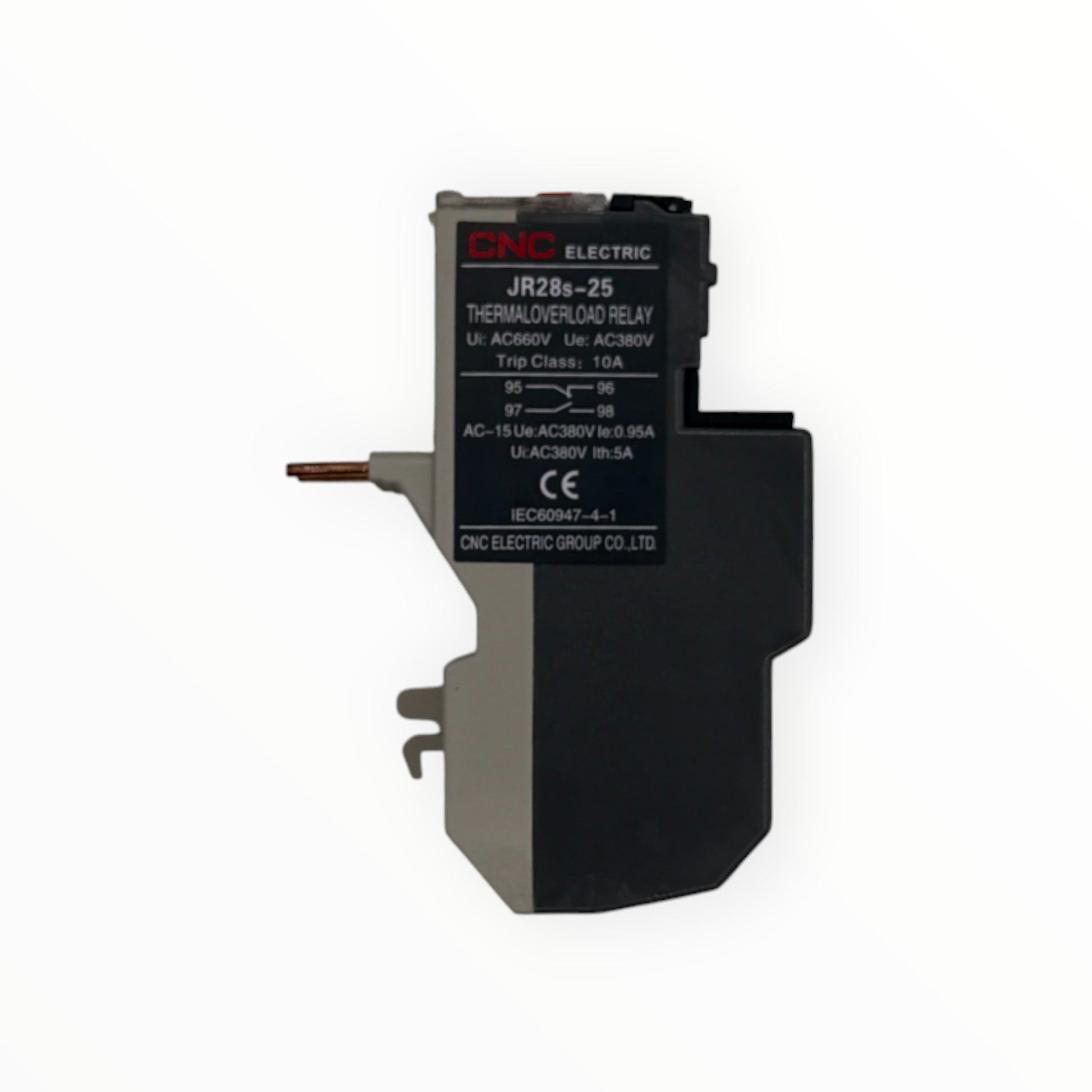

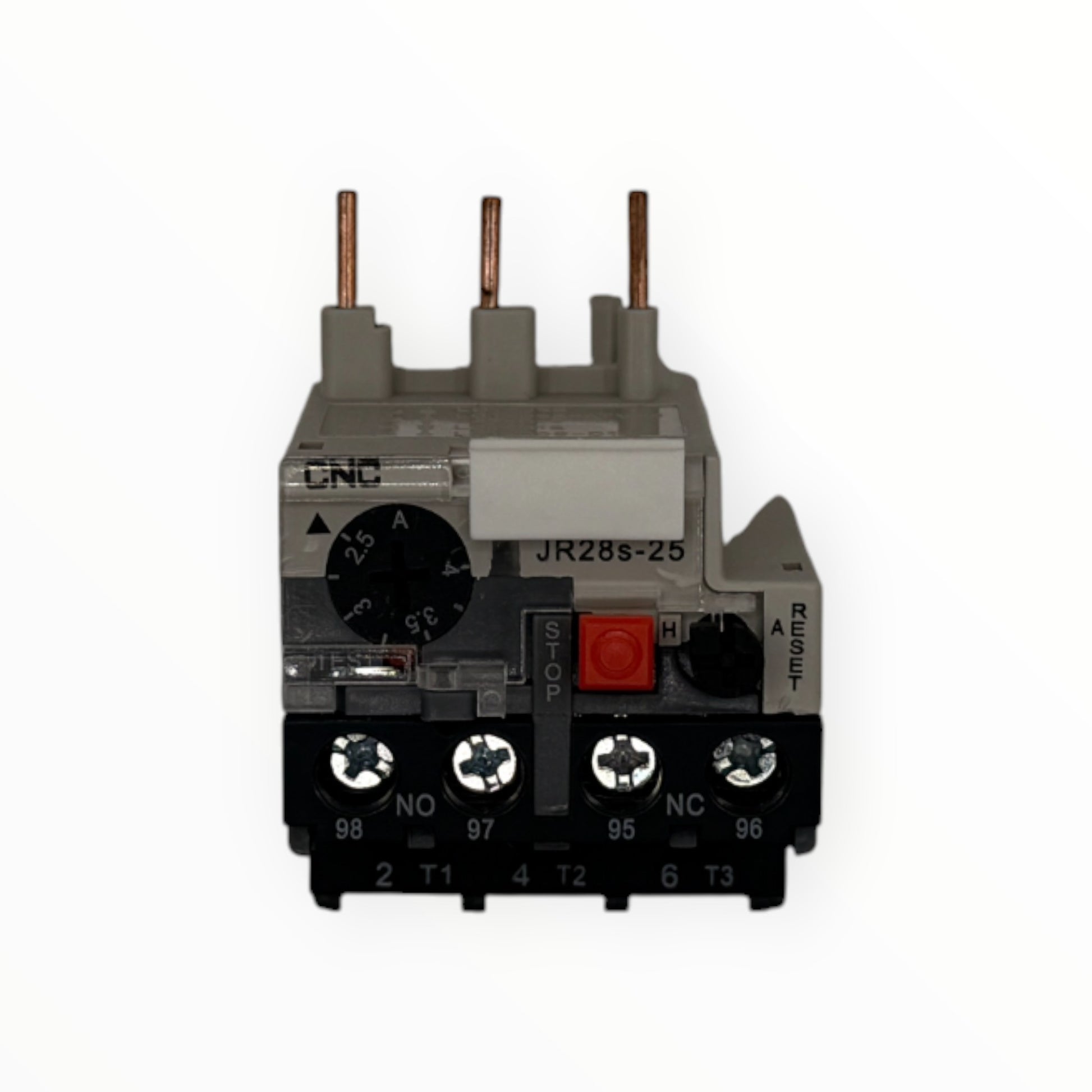

Rele termico jr28s-25 2.5~4a

Relé térmico bimetálico de sobrecarga ajustable en rango 2.5–4 A, diseñado para proteger motores trifásicos contra sobrecarga prolongada, desequilibrio de fases y calentamiento excesivo. Modelo JR28S-25 con carcasa de policarbonato ignífugo, ajuste manual preciso y botón de rearme (manual o automático según configuración). Uso común en tableros eléctricos, máquinas CNC, bombas pequeñas, ventiladores, compresores, transportadores ligeros, taladros, sierras y cualquier aplicación trifásica con motores de 0.75–1.5 kW (aprox.) que requiera protección térmica selectiva y fiable.

Características Principales

• Modelo JR28S-25
• Rango de ajuste de corriente 2.5 – 4 A (ajuste continuo mediante dial frontal)
• Corriente nominal (Ie) 4 A (máxima del rango)
• Potencia aproximada de motor protegido (AC-3) 0.75 – 1.5 kW a 400 V (dependiendo de cos φ y eficiencia del motor)
• Clase de disparo térmico Clase 10A (disparo en ≈10 segundos a 7.2×In – estándar para motores de arranque directo)
• Protección contra desequilibrio de fases Sí – disparo por pérdida o desbalance de fases
• Reset / Rearme Manual (botón frontal) o automático (seleccionable mediante interruptor interno)
• Contactos auxiliares 1NO + 1NC (SPDT) – cambio de estado al disparar
• Capacidad de contactos auxiliares 10 A / 690 VAC (resistivo) – 6 A / 690 VAC (inductivo AC-15) 6 A / 24 VDC (resistivo) – 0.3 A / 220 VDC (DC-13)
• Voltaje máximo de utilización 690 VAC / 690 VDC (según carga y norma IEC)
• Montaje Directo sobre contactor (serie CJX2, LC1-D, etc.) o riel DIN con adaptador
• Conexiones Terminales de tornillo (hasta 10 mm² rígido / 6 mm² flexible)
• Materiales Carcasa: policarbonato ignífugo (UL94 V-0) Bimetales: aleación térmica de precisión
• Grado de protección IP20 (carcasa abierta) – IP40 con cubierta opcional
• Temperatura de operación -5 °C ~ +40 °C (nominal) / hasta +55 °C con derating
• Dimensiones aproximadas 45 × 45 × 78 mm (alto × ancho × profundidad – compatible con contactor de 32–40 A)
• Peso aproximado 150–220 g
• Aplicaciones típicas Protección de motores trifásicos 0.75–1.5 kW, tableros eléctricos, máquinas herramienta, bombas pequeñas, ventiladores, compresores, transportadores ligeros, sistemas de control industrial.
